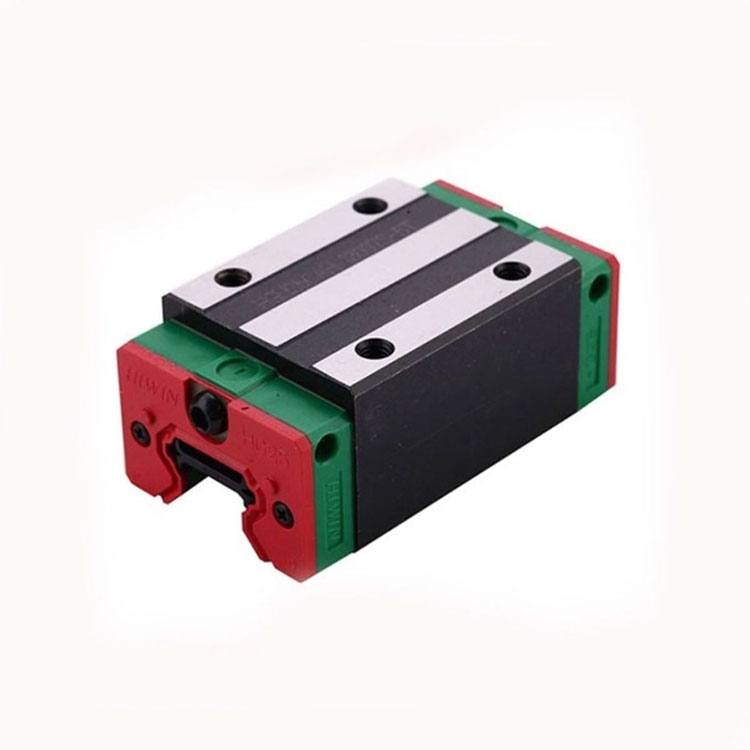

Con Trượt HIWIN HGH55CA
Con trượt HIWIN HGH55CA thuộc dòng HG Series mặt bích nhỏ không cánh, tải trọng siêu lớn tiêu chuẩn (Heavy Load), đạt tải trọng động danh định C = 153,2 kN và tải trọng tĩnh C0 = 211,23 kN. Kích thước tổng thể chuẩn xác: Chiều Cao H = 80 mm x Chiều Rộng W = 100 mm x Chiều Dài L = 166,7 mm.
1. Giới Thiệu
Con Trượt HIWIN HGH55CA là dòng block con trượt vuông tiêu chuẩn cỡ lớn chịu tải trọng siêu nặng thuộc HG Series do thương hiệu HIWIN (Đài Loan) sản xuất. Sản phẩm được thiết kế với 4 dãy bi thép chịu lực tiếp xúc góc 45° (DF Circular Arc Groove Layout), mang lại khả năng chịu tải trọng đồng đều theo cả 4 hướng (nén, nâng, ngang trái/phải) và khả năng tự căn chỉnh vị trí linh hoạt để triệt tiêu sai số gá đặt cơ khí.
Mã sản phẩm HGH55CA sở hữu mặt bích nhỏ không cánh (Square Type), kết cấu đúc nguyên khối siêu cứng vững, là linh kiện dẫn hướng tuyến tính hạng nặng chuyên dụng cho các dòng máy gia công cơ khí CNC khổ lớn, trung tâm gia công kim loại nặng, máy chốt phay kim loại, máy ép thủy lực và dây chuyền tự động hóa công nghiệp tải trọng lớn.

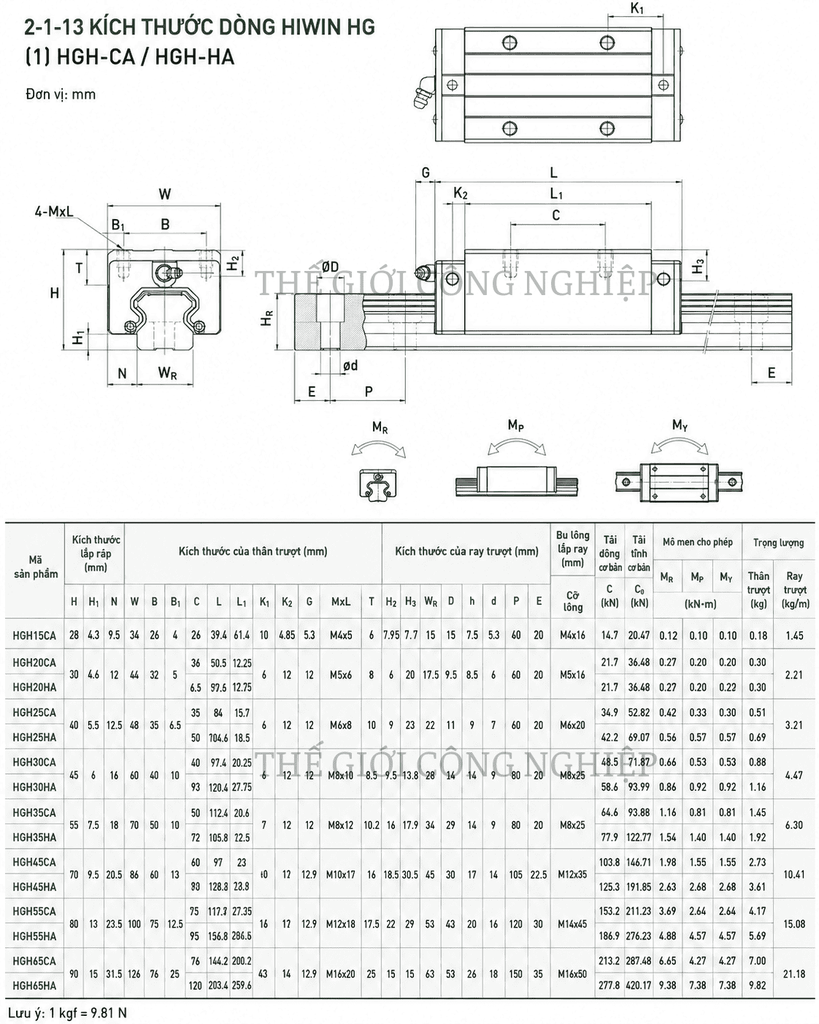

2. Bảng Thông Số Kỹ Thuật
| Hạng mục thông số | Giá trị kỹ thuật |
|---|---|
| Thương hiệu | HIWIN |
| Model sản phẩm | HGH55CA |
| Dòng sản phẩm (Series) | HG Series (Square High Assembly) |
| Cấp tải trọng | Heavy Load (Tải trọng nặng tiêu chuẩn) |
| Chiều cao lắp ráp tổng (H) | 80 mm |
| Chiều rộng block (W) | 100 mm |
| Chiều dài tổng block (L) | 166,7 mm |
| Chiều dài thân block (L1) | 117,7 mm |
| Khoảng hở gầm con trượt (H1) | 13 mm |
| Khoảng cách lỗ bắt ốc (B x C) | 75 x 75 mm |
| Quy cách lỗ ren con trượt (M x l) | M12 x 18 mm |
| Tải trọng động danh định (C) | 153,2 kN |
| Tải trọng tĩnh danh định (C0) | 211,23 kN |
| Momen tĩnh MR (Roll) | 3,69 kN-m |
| Momen tĩnh MP (Pitch) | 2,64 kN-m |
| Momen tĩnh MY (Yaw) | 2,64 kN-m |
| Khối lượng block con trượt | 4,17 kg |

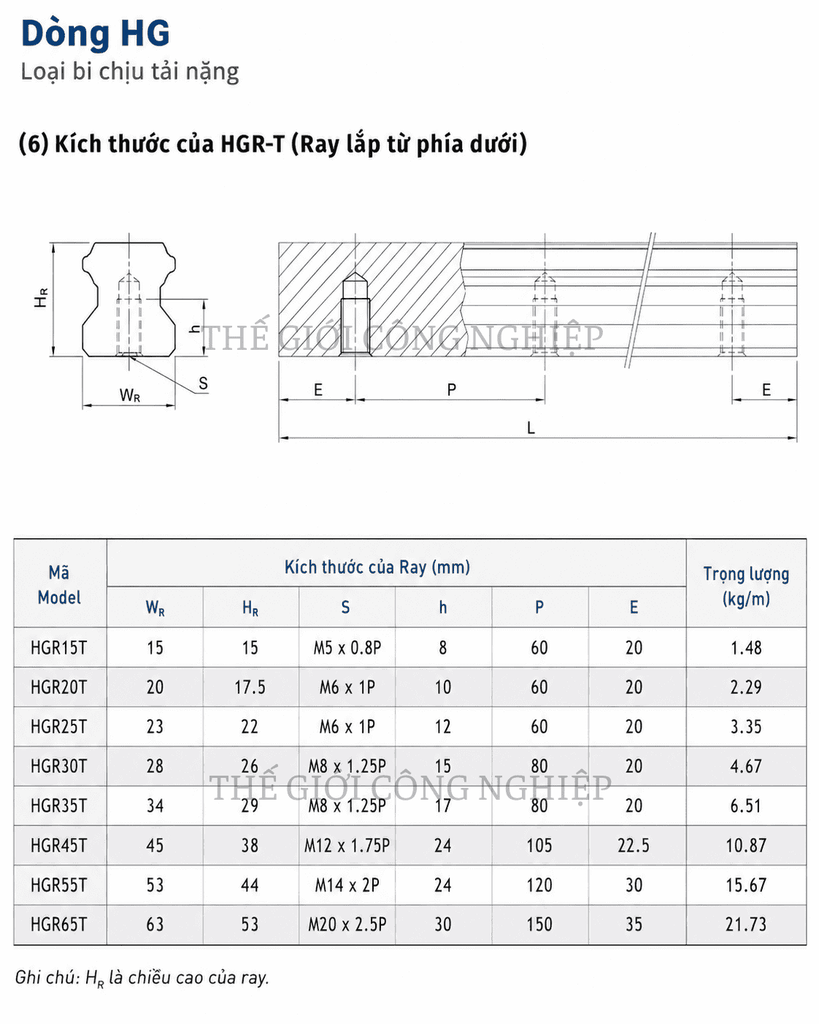

| Mã thanh ray tương thích | HGR55 |
| Chiều rộng thanh ray (WR) | 53 mm |
| Chiều cao thanh ray (HR) | 44 mm |
| Bước lỗ thanh ray (P) | 120 mm |
| Ốc bắt ray tương thích | M14 x 45 mm |
3. Cấu Tạo
Block con trượt HIWIN HGH55CA được cấu tạo từ 6 thành phần cơ khí cốt lõi gia công cơ khí chính xác:
- Thân Block thép hợp kim (L1 = 117,7 mm): Thân đúc bằng thép hợp kim đúc nguyên khối qua nhiệt luyện độ cứng cao, bề mặt mài rãnh bi dạng vòng cung tròn (Circular Arc Groove) chuẩn xác micromet.
- Mạch tuần hoàn bi 4 dãy (4-Row Recirculating System): Các viên bi thép chịu lực di chuyển liên tục kín qua đầu chuyển hướng nhựa tổng hợp chịu mòn (End Cap), đảm bảo vận hành mượt mà, ma sát cực thấp.
- Bố trí góc tiếp xúc 45° (DF Layout): 4 dãy bi bố trí góc tiếp xúc 45° giúp cân bằng khả năng chịu tải 4 hướng và tự động bù đắp lệch góc gá đặt.
- Hệ thống phớt làm kín kép (Dual-Lip Sealing): Phớt chặn bụi đầu (End Seal) và phớt dưới (Bottom Seal) ngăn chặn triệt để mạt sắt, bụi gỗ, phôi cắt và dung dịch bôi trơn xâm nhập vào rãnh bi.
- Khung định hình bi (Ball Retainer): Giữ chặt các viên bi thép cố định trong rãnh khi tháo rời block khỏi thanh ray HGR55, tránh rơi vãi bi trong quá trình vận chuyển và tháo lắp.
- Hệ thống bôi trơn tập trung: Đầu block trang bị vú mỡ M10x1P kết hợp rãnh dẫn mỡ nội bộ, phân phối đều mỡ bôi trơn trực tiếp tới toàn bộ 4 rãnh bi.
4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGH55CA
Cấu trúc mã kỹ thuật HIWIN HGH55CA thể hiện đầy đủ các đặc tính cơ khí:
- HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
- H: Kiểu block vuông, lắp ráp cao (High Assembly Square Type).
- G: Kiểu bắt ốc từ trên xuống (Top Mounting).
- 55: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 53 mm, size 55).
- C: Cấp tải trọng nặng tiêu chuẩn (Heavy Load / Block tiêu chuẩn).
- A: Kiểu bắt ốc lỗ ren trực tiếp từ phía trên block.
5. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế
Ưu điểm cơ khí nổi bật:
- Khả năng chịu tải siêu lực: Tải trọng động C = 153,2 kN và tĩnh C0 = 211,23 kN đáp ứng hoàn hảo các ứng dụng chịu lực chấn động và lực va đập lớn trong cơ khí hạng nặng.
- Độ cứng vững chống uốn momen cao: Momen tĩnh MR = 3,69 kN-m, MP/MY = 2,64 kN-m giúp hệ thống dẫn hướng vận hành ổn định không bị biến dạng under tải lệch tâm.
- Tuổi thọ vận hành bền bỉ: Gia công nhiệt luyện chuẩn xác giúp chống mài mòn cao, duy trì độ chính xác lặp lại micromet trong suốt vòng đời thiết bị.
Ứng dụng công nghiệp:
- Máy phay CNC giường cực lớn, trung tâm gia công kim loại tải trọng nặng, máy xọc gọt kim loại.
- Máy chấn tôn thủy lực, máy cắt Plasma/Laser công nghiệp hạng nặng, máy đùn nhựa khổ lớn.
- Băng tải con lăn tải trọng nặng, hệ thống nâng hạ tự động hóa B2B, rô-bốt công nghiệp cỡ đại.
6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật
- Loại mỡ bôi trơn: Bơm mỡ bôi trơn gốc Lithium qua vú mỡ M10x1P (lượng mỡ nạp đầy block xấp xỉ 9 cm³).
- Định kỳ bảo trì: Bơm bổ sung mỡ bôi trơn định kỳ sau mỗi 100 km - 500 km vận hành tùy môi trường làm việc.
- Quy trình lắp đặt chuẩn:
- Vệ sinh sạch bề mặt thanh ray HGR55 và mặt tựa cơ khí trước khi trượt con trượt vào.
- Lắp thẳng trực tiếp block từ đầu thanh ray; tuyệt đối không tháo khung nhựa giữ bi khi chưa đưa con trượt vào ray để tránh rơi bi.
- Xiết ốc M14x45mm bắt ray theo đúng lực siết tiêu chuẩn (15.700 N-cm cho đế sắt).
Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)
Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin
7. Câu Hỏi Thường Gặp
Q1: Con trượt HIWIN HGH55CA khác gì so với HGW55CA?
Trả lời: HGH55CA là dòng block con trượt vuông mặt bích nhỏ không cánh (chiều rộng W = 100 mm, chiều cao H = 80 mm, bắt ốc M12 từ trên). Trong khi HGW55CA là dòng block mặt bích rộng có cánh (chiều rộng W = 140 mm, chiều cao H = 70 mm, bắt ốc M14 từ trên hoặc dưới).
Q2: Con trượt HGH55CA sử dụng thanh ray dẫn hướng nào?
Trả lời: HGH55CA sử dụng tương thích hoàn hảo với thanh ray trượt vuông HIWIN HGR55 (chiều rộng ray WR = 53 mm, chiều cao HR = 44 mm, bước lỗ P = 120 mm, dùng ốc bắt ray M14x45).
