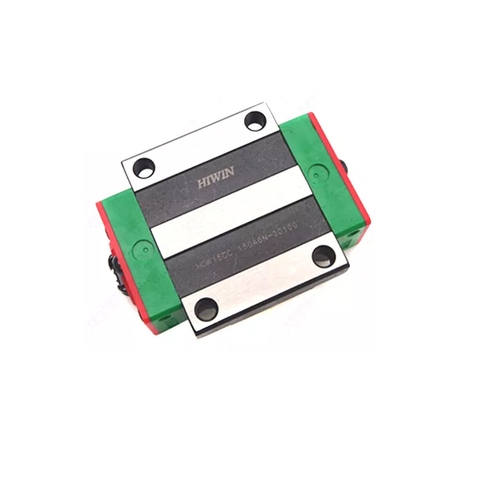

Con Trượt HIWIN HGH35CA
Con trượt HIWIN HGH35CA thuộc dòng HG Series mặt bích nhỏ không cánh, tải trọng nặng tiêu chuẩn (Heavy Load), đạt tải trọng động danh định C = 64,6 kN và tải trọng tĩnh C0 = 93,88 kN. Kích thước tổng thể chuẩn xác: Chiều Cao H = 55 mm x Chiều Rộng W = 70 mm x Chiều Dài L = 112,4 mm.
1. Giới Thiệu Con Trượt

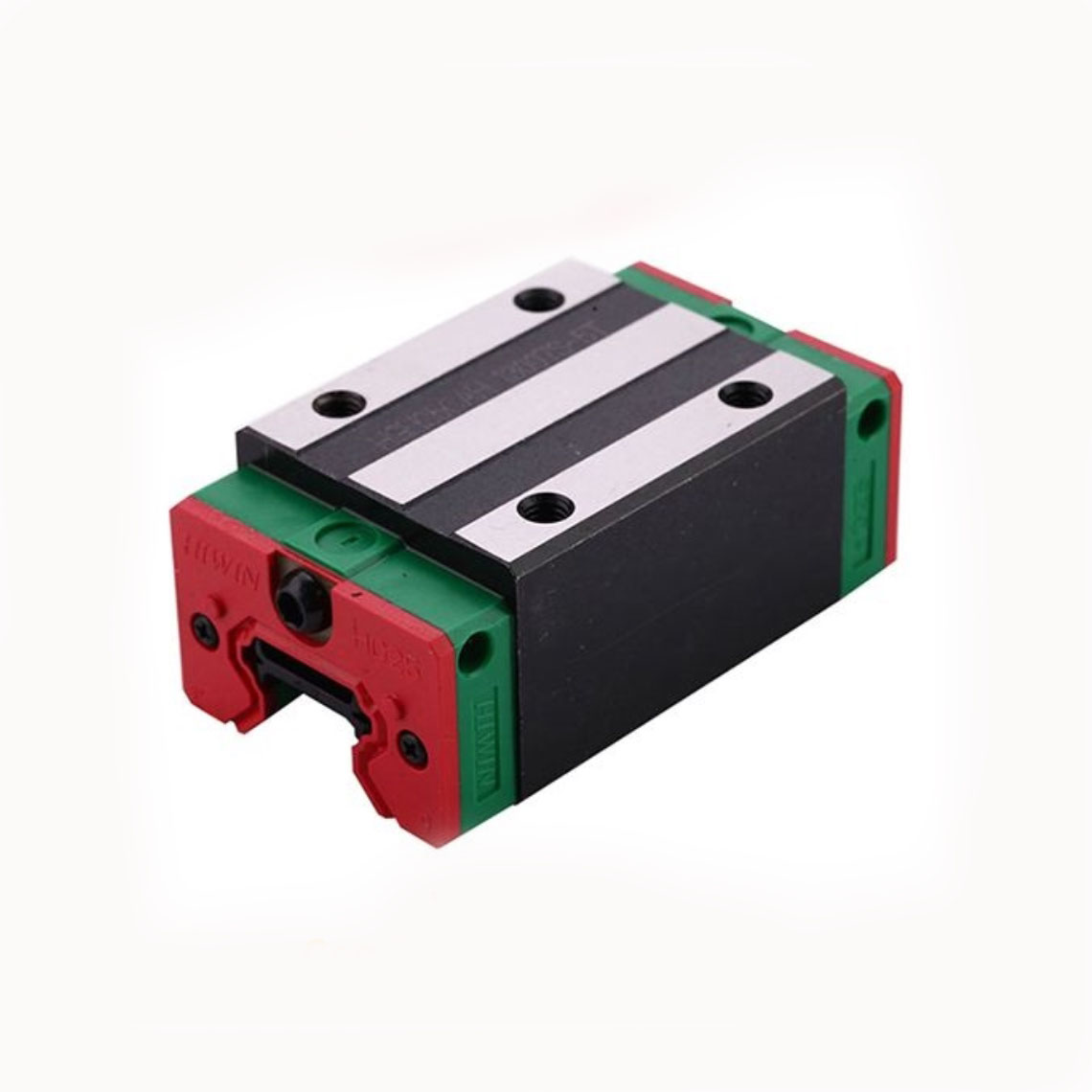

Con Trượt HIWIN HGH35CA là dòng block con trượt vuông tiêu chuẩn kích thước lớn thuộc HG Series do thương hiệu HIWIN (Đài Loan) sản xuất. Sản phẩm được thiết kế với 4 dãy bi thép tiếp xúc góc 45° (DF Circular Arc Groove Layout), mang lại khả năng chịu tải trọng cực cao và đồng đều theo cả 4 hướng (nén, nâng, ngang trái/phải) cùng khả năng tự căn chỉnh vị trí linh hoạt để triệt tiêu sai số gá đặt cơ khí.
Mã sản phẩm HGH35CA sở hữu mặt bích nhỏ không cánh (Square Type High Assembly), kết cấu vô cùng vững chắc, là linh kiện dẫn hướng tuyến tính quan trọng trong các dòng máy gia công cơ khí hạng nặng, máy phay CNC khổ lớn, máy khắc đá/gỗ đa đầu và hệ thống băng tải tự động hóa tải trọng cao.

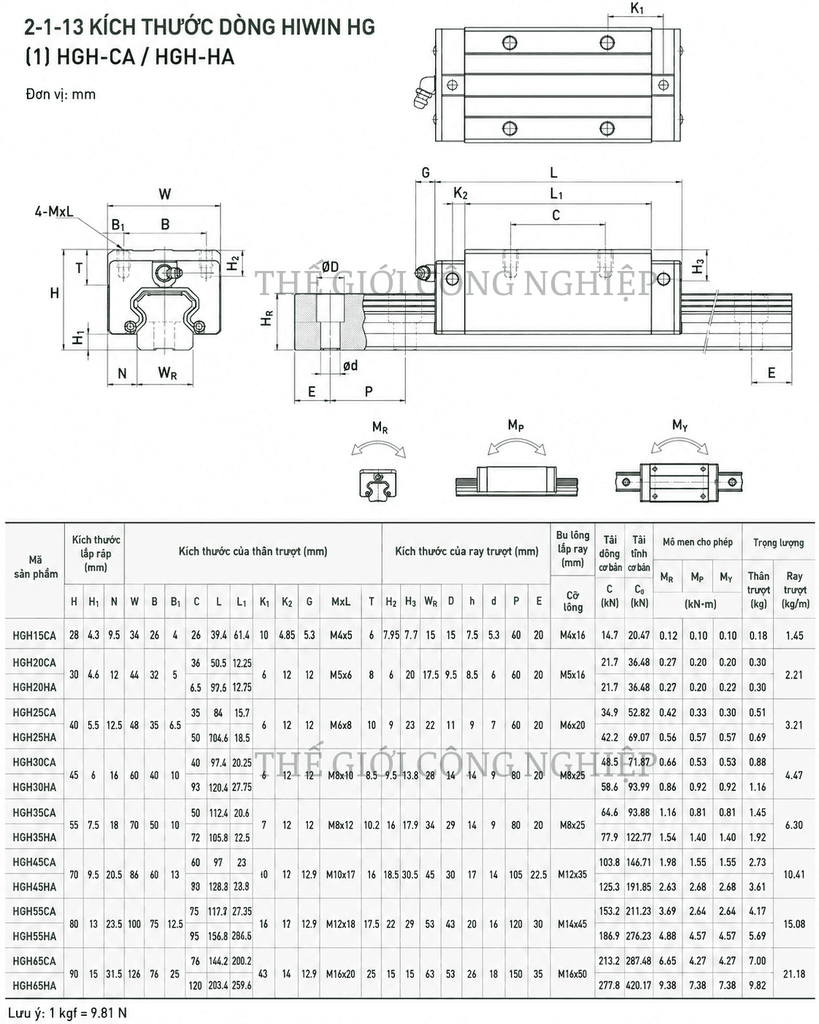

2. Bảng Thông Số Kỹ Thuật
| Hạng mục thông số | Giá trị kỹ thuật |
|---|---|
| Thương hiệu | HIWIN |
| Model sản phẩm | HGH35CA |
| Dòng sản phẩm (Series) | HG Series (Square High Assembly) |
| Cấp tải trọng | Heavy Load (Tải trọng nặng tiêu chuẩn) |
| Chiều cao lắp ráp tổng (H) | 55 mm |
| Chiều rộng block (W) | 70 mm |
| Chiều dài tổng block (L) | 112,4 mm |
| Chiều dài thân block (L1) | 80 mm |
| Khoảng hở gầm con trượt (H1) | 7,5 mm |
| Khoảng cách lỗ bắt ốc (B x C) | 50 x 50 mm |
| Quy cách lỗ ren con trượt (M x l) | M8 x 12 mm |
| Tải trọng động danh định (C) | 64,6 kN |
| Tải trọng tĩnh danh định (C0) | 93,88 kN |
| Momen tĩnh MR (Roll) | 1,16 kN-m |
| Momen tĩnh MP (Pitch) | 0,81 kN-m |
| Momen tĩnh MY (Yaw) | 0,81 kN-m |
| Khối lượng block con trượt | 1,45 kg |

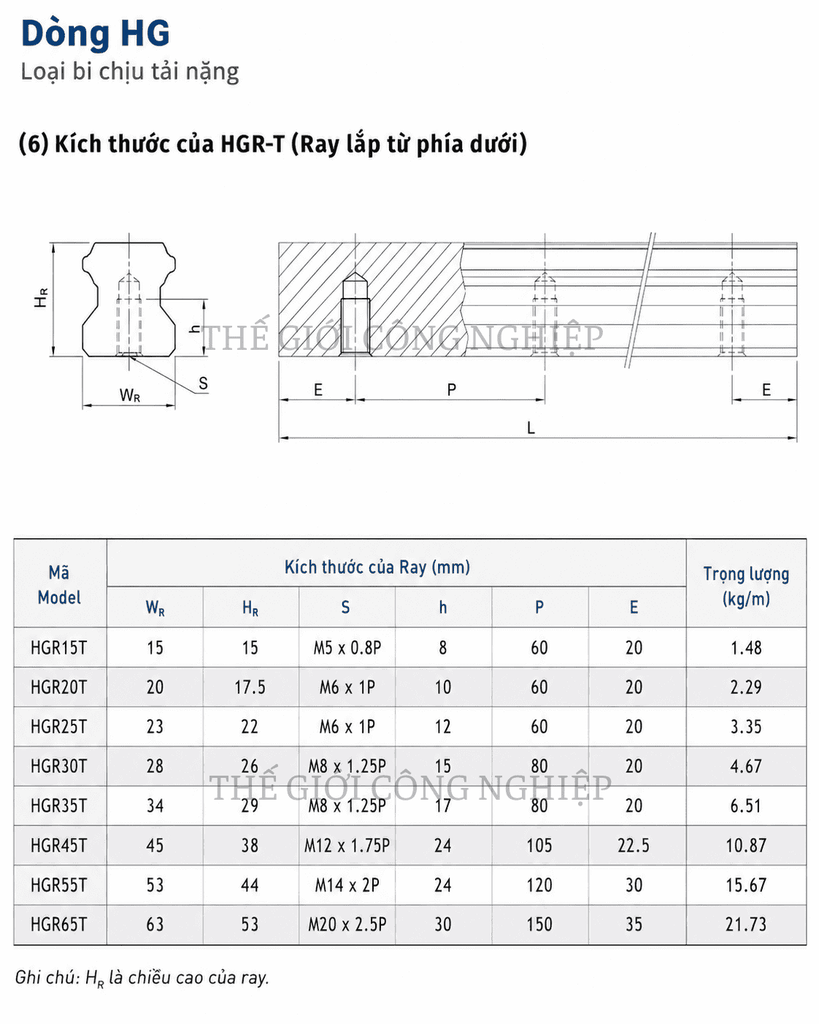

| Mã thanh ray tương thích | HGR35 |
| Chiều rộng thanh ray (WR) | 34 mm |
| Chiều cao thanh ray (HR) | 29 mm |
| Bước lỗ thanh ray (P) | 80 mm |
| Ốc bắt ray tương thích | M8 x 25 mm |
3. Cấu Tạo
Block con trượt HIWIN HGH35CA được cấu tạo từ 6 thành phần cơ khí cốt lõi gia công cơ khí chính xác:
- Thân Block thép hợp kim (L1 = 80 mm): Thân đúc bằng thép hợp kim nguyên khối qua nhiệt luyện độ cứng bề mặt cao, mài rãnh bi dạng vòng cung tròn (Circular Arc Groove) chuẩn xác micromet.
- Mạch tuần hoàn bi 4 dãy (4-Row Recirculating System): Các viên bi thép chịu lực di chuyển kín qua đầu chuyển hướng nhựa tổng hợp chịu mòn (End Cap), đảm bảo vận hành mượt mà, ma sát cực thấp.
- Bố trí góc tiếp xúc 45° (DF Layout): 4 dãy bi bố trí góc tiếp xúc 45° giúp cân bằng khả năng chịu tải 4 hướng và tự động bù đắp lệch góc gá đặt.
- Hệ thống phớt làm kín kép (Dual-Lip Sealing): Phớt chặn bụi đầu (End Seal) và phớt dưới (Bottom Seal) ngăn chặn triệt để mạt sắt, bụi đá, phôi cắt và dung dịch bôi trơn xâm nhập vào rãnh bi.

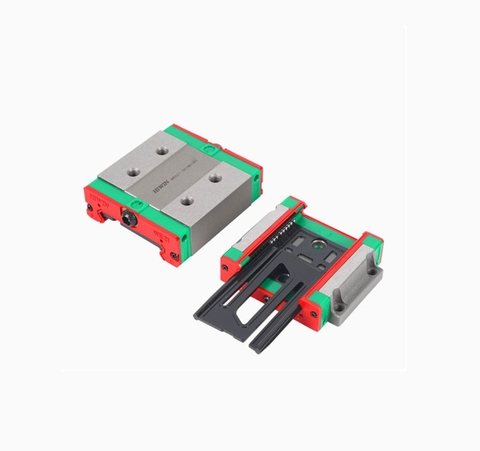

- Khung định hình bi (Ball Retainer): Giữ chặt các viên bi thép cố định trong rãnh khi tháo rời block khỏi thanh ray HGR35, tránh rơi vãi bi trong quá trình vận chuyển và tháo lắp.
- Hệ thống bôi trơn tập trung: Đầu block trang bị vú mỡ M8x1P kết hợp rãnh dẫn mỡ nội bộ, phân phối đều mỡ bôi trơn trực tiếp tới toàn bộ 4 rãnh bi.
4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGH35CA
Cấu trúc mã kỹ thuật HIWIN HGH35CA thể hiện đầy đủ các đặc tính cơ khí:
- HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
- H: Kiểu block vuông, lắp ráp cao (High Assembly Square Type).
- G: Kiểu bắt ốc từ trên xuống (Top Mounting).
- 35: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 34 mm, size 35).
- C: Cấp tải trọng nặng tiêu chuẩn (Heavy Load / Block tiêu chuẩn).
- A: Kiểu bắt ốc lỗ ren trực tiếp từ phía trên block.
5. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế
Ưu điểm cơ khí nổi bật:
- Kết cấu cứng vững vượt trội: Kích thước H55 x W70 mm đáp ứng độ võng cực thấp và khả năng chống vặn xoắn cao dưới tải trọng lớn.
- Khả năng chịu tải trọng nặng: Tải trọng động danh định C = 64,6 kN và tĩnh C0 = 93,88 kN đáp ứng hoàn hảo lực gia công cắt gọt liên tục.
- Vận hành bền bỉ, chính xác: Ma sát chuyển động thấp, độ lặp lại vị trí đạt micromet, tuổi thọ môi trường bôi trơn chuẩn lên tới 80.000 giờ.
Ứng dụng công nghiệp :
- Máy phay CNC kim loại khổ lớn, máy tiện CNC, máy trung tâm gia công đứng/ngang.
- Máy khắc đẽo đá CNC, máy cắt Laser Plasma công suất lớn.
- Bàn nâng thủy lực, cánh tay robot công nghiệp nặng, thiết bị chế tạo khuôn mẫu.
6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật
- Loại mỡ bôi trơn: Bơm mỡ bôi trơn gốc Lithium qua vú mỡ M8x1P (lượng mỡ nạp đầy block xấp xỉ 3 cm³).
- Định kỳ bảo trì: Bơm bổ sung mỡ bôi trơn định kỳ sau mỗi 100 km - 500 km vận hành tùy môi trường làm việc.
- Quy trình lắp đặt chuẩn:
- Vệ sinh sạch bề mặt thanh ray HGR35 và mặt tựa cơ khí trước khi trượt con trượt vào.
- Lắp thẳng trực tiếp block từ đầu thanh ray; tuyệt đối không tháo khung nhựa giữ bi khi chưa đưa con trượt vào ray để tránh rơi bi.
- Xiết ốc M8x25mm bắt ray theo đúng lực siết tiêu chuẩn (3.040 N-cm cho đế sắt).
Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)
Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin
7. Câu Hỏi Thường Gặp
Q1: Con trượt HIWIN HGH35CA khác gì so với HGW35CA?
Trả lời: HGH35CA là dòng block con trượt vuông mặt bích nhỏ không cánh (chiều rộng W = 70 mm, chiều cao H = 55 mm, bắt ốc M8 từ trên). Trong khi HGW35CA là dòng block mặt bích rộng có cánh (chiều rộng W = 100 mm, chiều cao H = 48 mm, bắt ốc M10 từ trên hoặc dưới).
Q2: Con trượt HGH35CA sử dụng thanh ray dẫn hướng nào?
Trả lời: HGH35CA sử dụng tương thích hoàn hảo với thanh ray trượt vuông HIWIN HGR35 (chiều rộng ray WR = 34 mm, chiều cao HR = 29 mm, bước lỗ P = 80 mm, dùng ốc bắt ray M8x25).
