Con Trượt HIWIN HGW55HC

Con trượt Hiwin HGW55HC được thiết kế có độ cứng cao và khả năng chịu tải cao, có khả năng load tải trọng lớn. Có tuổi thọ cao, trong môi trường bôi trơn tốt tuổi thọ lên tới 80.000 giờ, Có tốc độ cao : Speed 13-15m/ph Chuyển động thẳng mượt, ma sát thấp, tiếng ồn nhỏ.

Con trượt Hiwin hay còn được gọi con trượt vuông, là một phần của đường dẫn tuyến tính. Hệ thống gồm hai bộ phận lắp ráp lại với nhau: thanh trượt dài cùng con trượt.

Có 9 series ray trượt cũng như con trượt hiwin khác nhau: con trượt HG, con trượt EG, con trượt CG, con trượt MG, con trượt RG, con trượt WE, con trượt QH, con trượt QE, con trượt QW. Mỗi loại con trượt được thiết kế với một tiêu chuẩn riêng biệt để phù hợp cho 1 dòng máy công nghiệp.

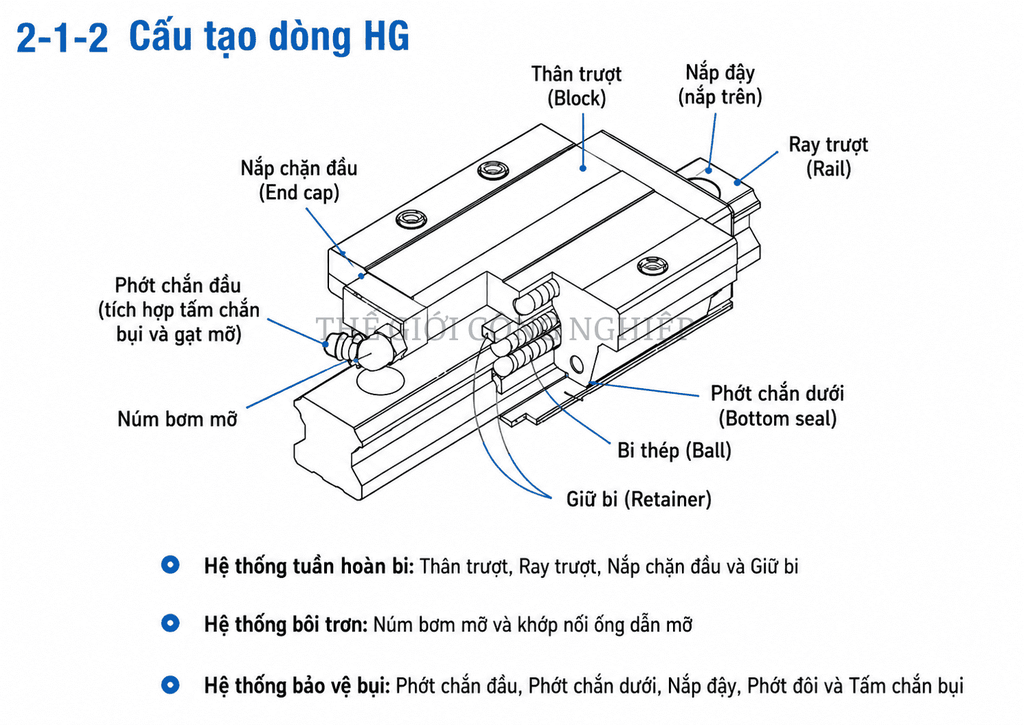

Cấu Trúc Của Con Trượt HIWIN HGW55HC

Thông Số Kích Thước Của Con Trượt HIWIN HGW55HC

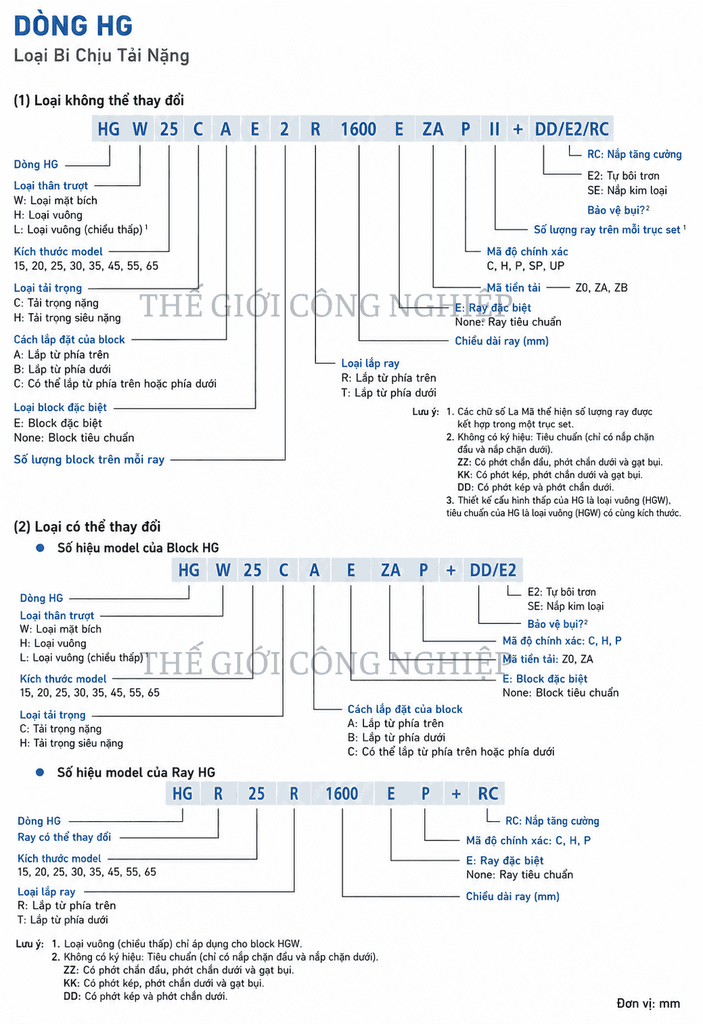

Giải Thích Các Thông Số Ký Hiệu Của Con Trượt HIWIN HGW55HC

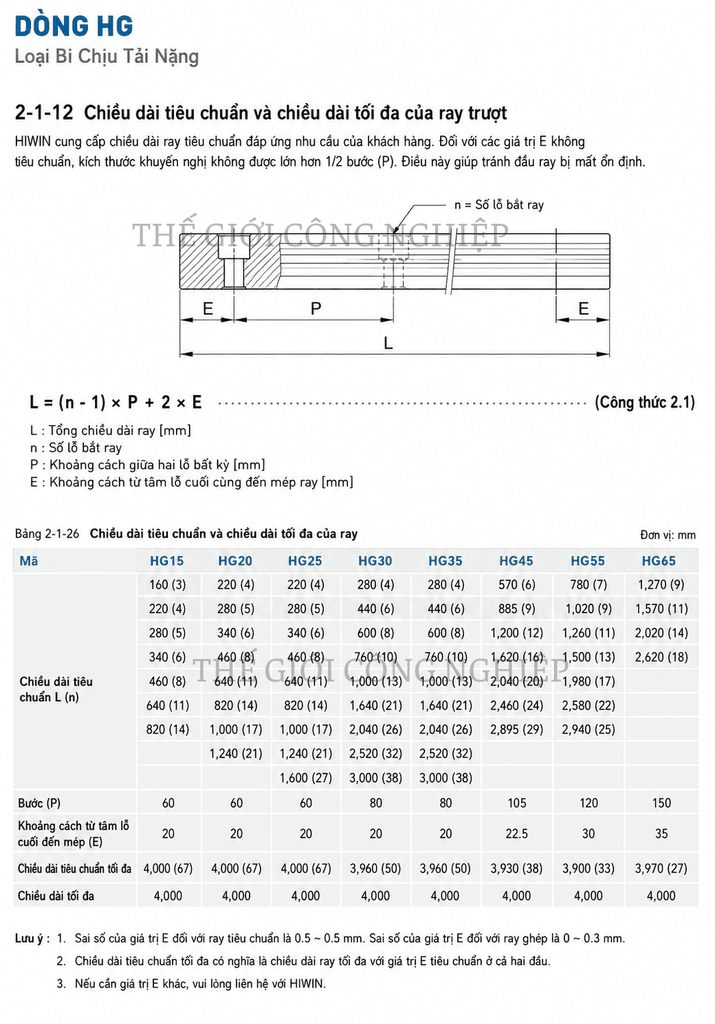

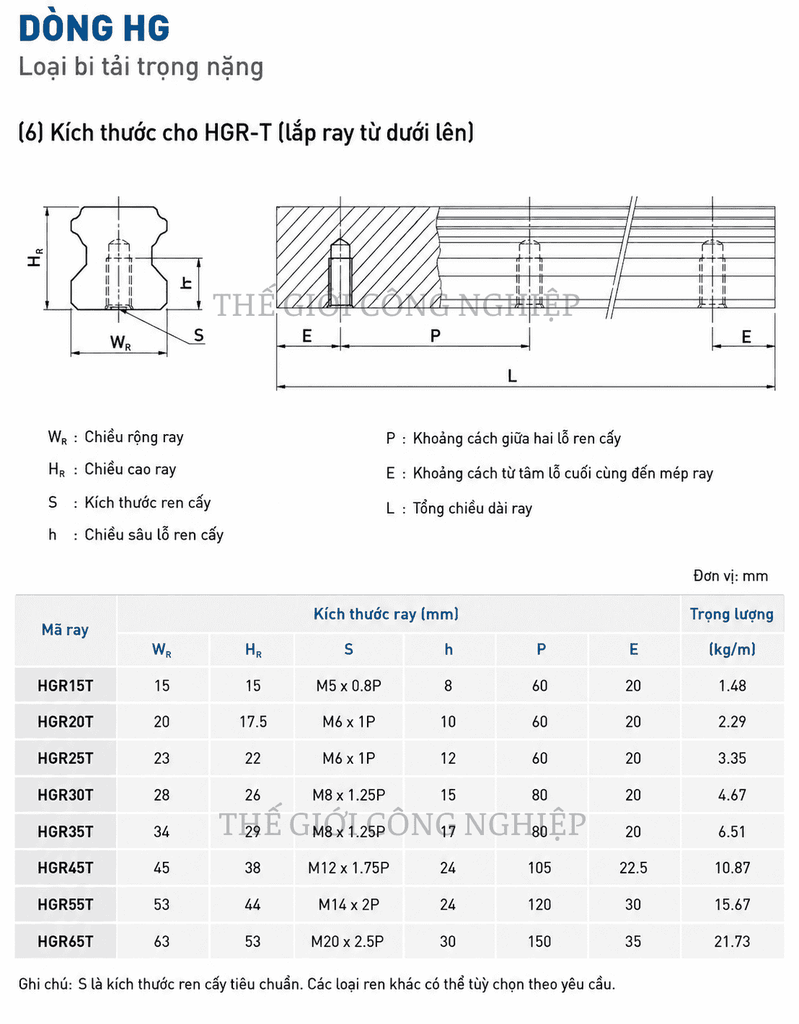

Thông Số Của Đường Ray Cho Con Trượt HIWIN HGW55HC

Đặc Điểm của con trượt HIWIN HGW55HC

Thanh trượt Hiwin, con trượt Hiwin HGW55HC được thiết kế có độ cứng cao và khả năng chịu tải cao, có khả năng load tải trọng theo bốn hướng (lên/ xuống/ phải/ trái) và khả năng tự điều chỉnh để giảm rung động do lỗi gá đặt. Ngoài ra thanh trượt Hiwin, con trượt Hiwin HGW còn có ưu điểm:

Có tuổi thọ cao, Có tốc độ cao

Có độ chính xác cao, Chuyển động thẳng mượt, ma sát thấp, tiếng ồn thấp

Dễ dàng lắp đặt và tháo dỡ mà vẫn có thể sử dụng lần sau

Có thể dễ dàng bơm dầu vào con trượt để đảm bảo hệ thống con trượt thanh trượt hoạt động mượt mà, dài lâu. Việc bơm dầu vào hệ thống cơ khí của máy rất quan trọng. Mỗi con trượt Hiwin có một vú bơm dầu kèm theo và có thể bơm dầu vào hệ thống cơ khí thông qua vú bơm dầu lắp trên con trượt.

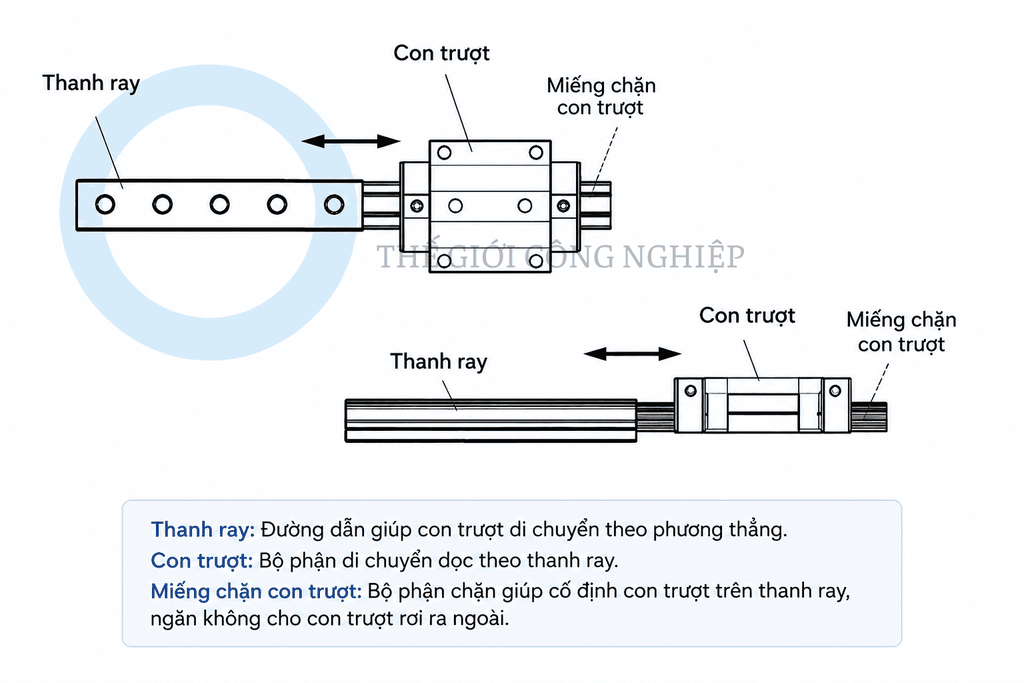

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

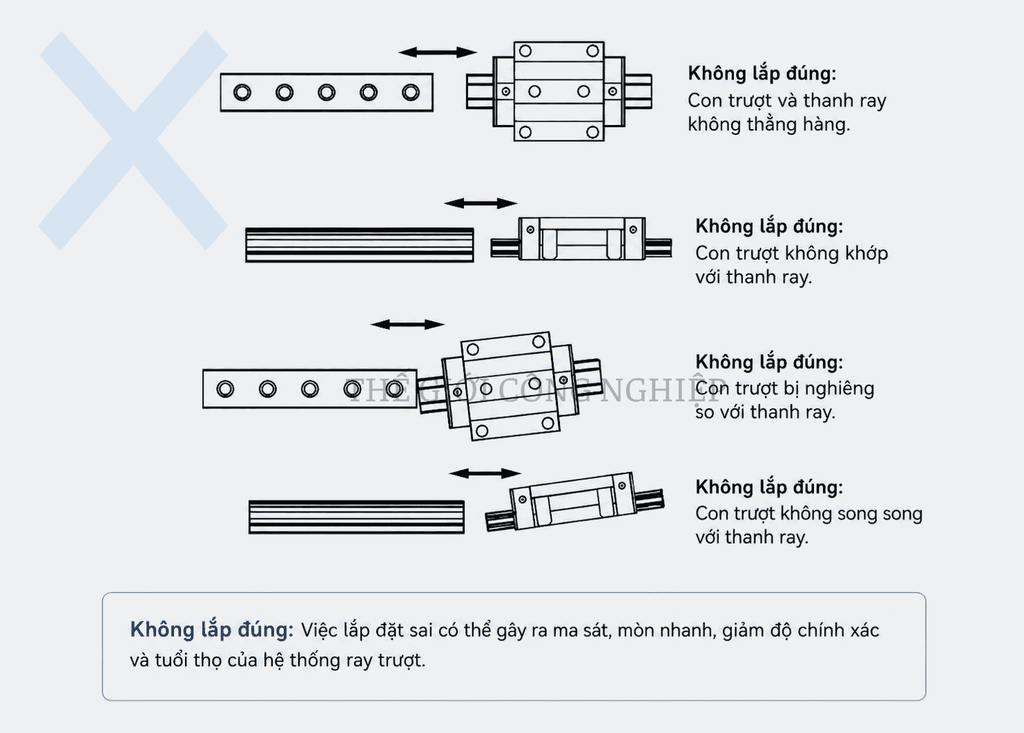

Lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

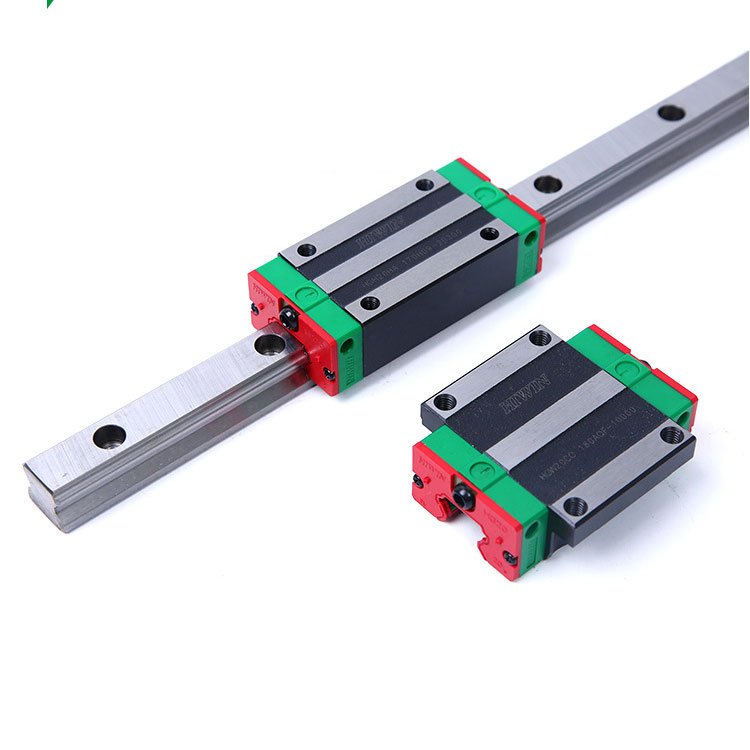

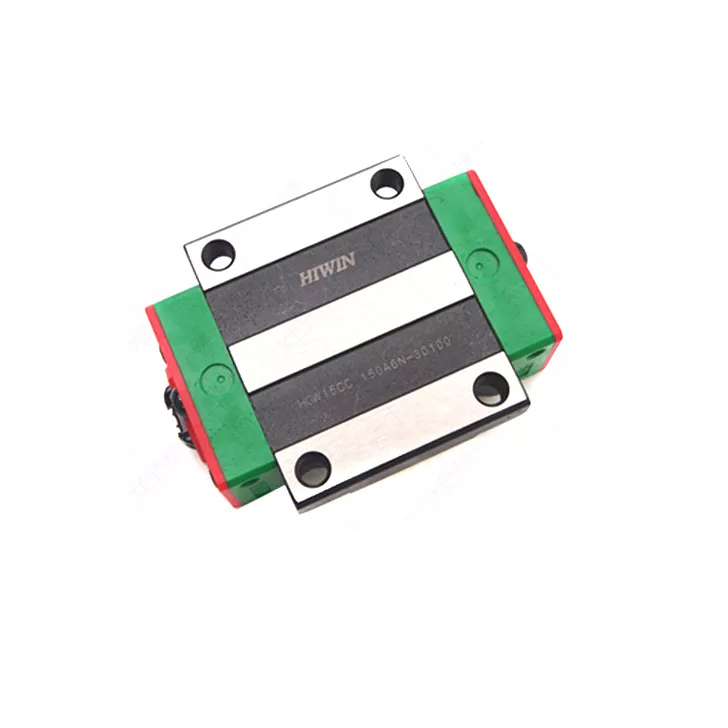

Một Số Hình Ảnh Con Trượt HGW55HC

Công dụng của Con Trượt HIWIN HGW55HC

• Dẫn hướng chuyển động tuyến tính chính xác: Giúp các bộ phận máy di chuyển ổn định trên ray dẫn hướng, hạn chế sai số và nâng cao độ chính xác trong quá trình gia công.

• Khả năng chịu tải cao: Kết cấu bốn dãy bi tuần hoàn giúp phân bổ tải trọng theo nhiều hướng, tăng độ cứng vững và đáp ứng tốt các hệ thống máy có tải trọng lớn.

• Chuyển động êm ái, ổn định: Hệ thống bi tuần hoàn giúp giảm ma sát, hạn chế rung động và hao mòn, hỗ trợ thiết bị vận hành liên tục và ổn định.

• Tăng độ cứng vững cho hệ thống: Kết cấu con trượt dạng mặt bích rộng giúp tăng diện tích tiếp xúc với bề mặt lắp đặt, phù hợp với các cơ cấu cần khả năng chịu tải và mô men cao.

• Duy trì độ chính xác khi vận hành: Con trượt giúp duy trì chuyển động ổn định trên ray, đáp ứng yêu cầu của các máy móc cần độ chính xác và độ tin cậy cao.

• Ứng dụng đa dạng: Phù hợp cho máy CNC cỡ lớn, trung tâm gia công, máy cắt laser, máy phay, máy ép, robot công nghiệp, dây chuyền tự động hóa và các thiết bị cơ khí tải trọng lớn.

• Tương thích với ray dẫn hướng HGR55: Có thể kết hợp với ray HGR55 để tạo thành hệ thống dẫn hướng tuyến tính đồng bộ, phục vụ các ứng dụng công nghiệp yêu cầu tải trọng cao.

Cam kết sản phẩm

• Cam kết cung cấp Con Trượt HIWIN HGW55HC đúng model, đúng quy cách và đúng sản phẩm khách hàng đặt mua.

• Kiểm tra tình trạng sản phẩm trước khi giao hàng, đảm bảo sản phẩm nguyên vẹn, sạch sẽ và đáp ứng yêu cầu lắp đặt.

• Tư vấn lựa chọn ray dẫn hướng HGR55, số lượng con trượt và phụ kiện phù hợp với tải trọng, kích thước và kết cấu thực tế của máy.

• Đóng gói chắc chắn, hạn chế tối đa va đập và tác động trong quá trình vận chuyển.

• Hỗ trợ tư vấn kỹ thuật về lựa chọn, lắp đặt, bôi trơn và bảo dưỡng để hệ thống dẫn hướng hoạt động ổn định và bền bỉ.

• Hỗ trợ khách hàng trong quá trình sử dụng, giải đáp các vấn đề liên quan đến sản phẩm theo chính sách của nhà cung cấp.

• Áp dụng chính sách bảo hành và đổi trả theo quy định đối với sản phẩm đáp ứng đầy đủ điều kiện.
