Con Trượt HIWIN HGW25HC

Con trượt Hiwin HGW25HC được thiết kế có độ cứng cao và khả năng chịu tải cao, có khả năng load tải trọng lớn. Có tuổi thọ cao, trong môi trường bôi trơn tốt tuổi thọ lên tới 80.000 giờ, Có tốc độ cao : Speed 13-15m/ph Chuyển động thẳng mượt, ma sát thấp, tiếng ồn nhỏ.

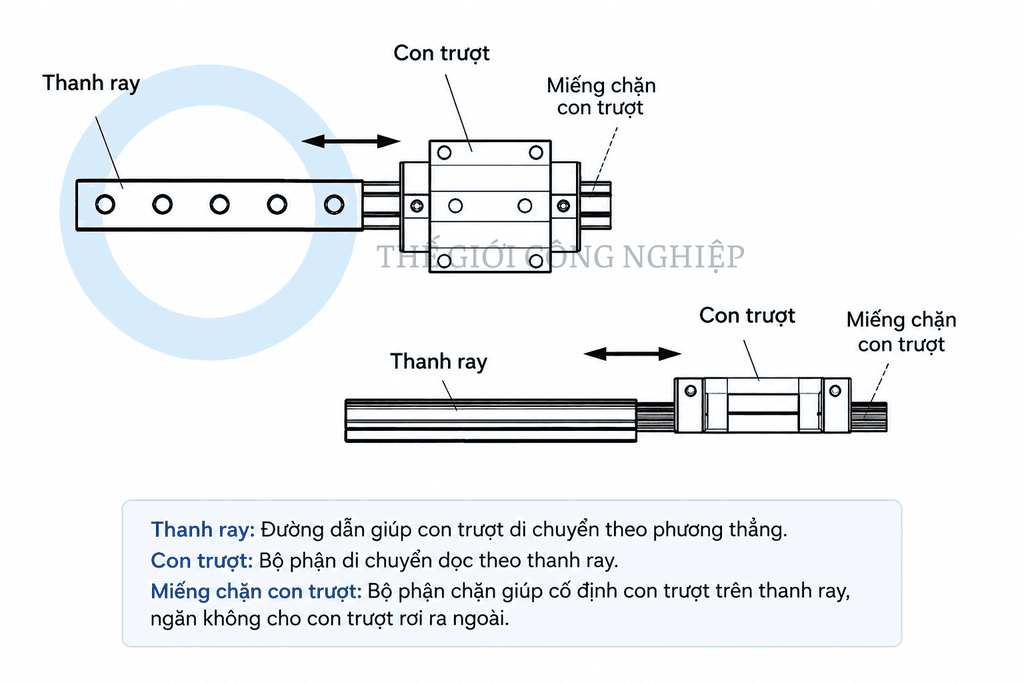

Con trượt Hiwin hay còn được gọi con trượt vuông, là một phần của đường dẫn tuyến tính. Hệ thống gồm hai bộ phận lắp ráp lại với nhau: thanh trượt dài cùng con trượt.

Có 9 series ray trượt cũng như con trượt hiwin khác nhau: con trượt HG, con trượt EG, con trượt CG, con trượt MG, con trượt RG, con trượt WE, con trượt QH, con trượt QE, con trượt QW. Mỗi loại con trượt được thiết kế với một tiêu chuẩn riêng biệt để phù hợp cho 1 dòng máy công nghiệp.

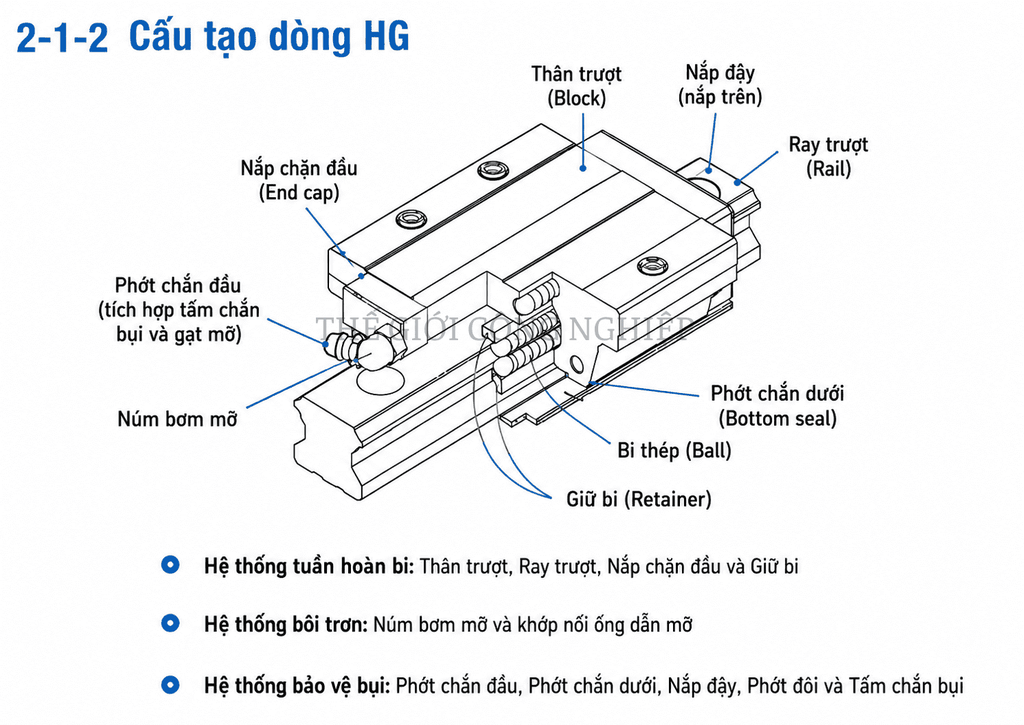

Cấu Trúc Của Con Trượt HIWIN HGW25HC

Thông Số Kích Thước Của Con Trượt HIWIN HGW25HC

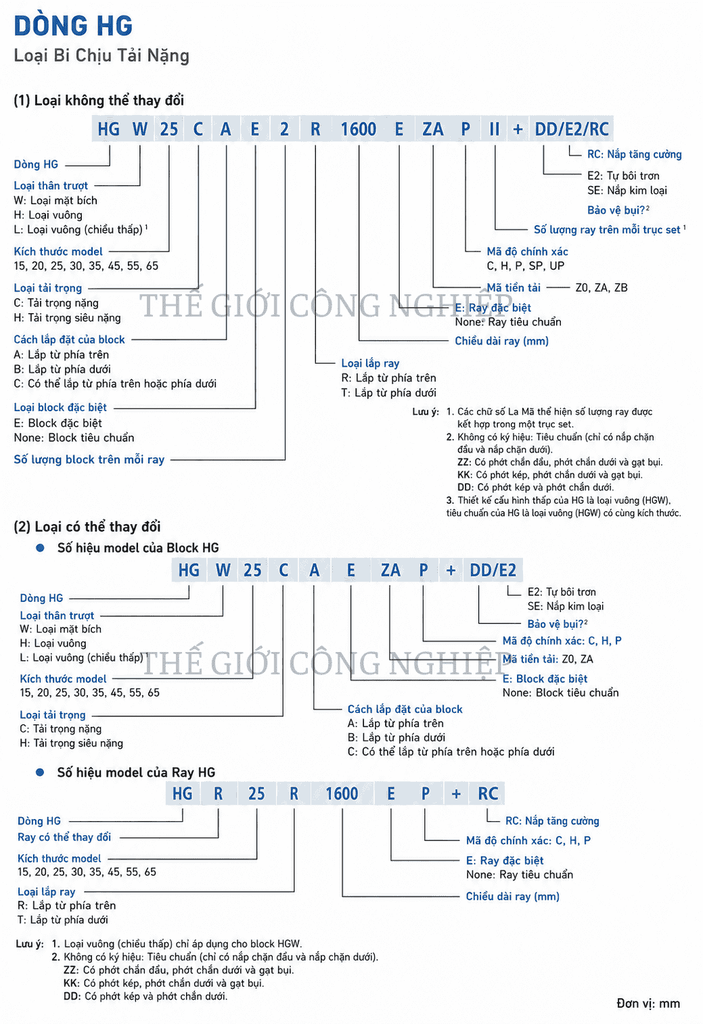

Giải Thích Các Thông Số Ký Hiệu Của Con Trượt HIWIN HGW25HC

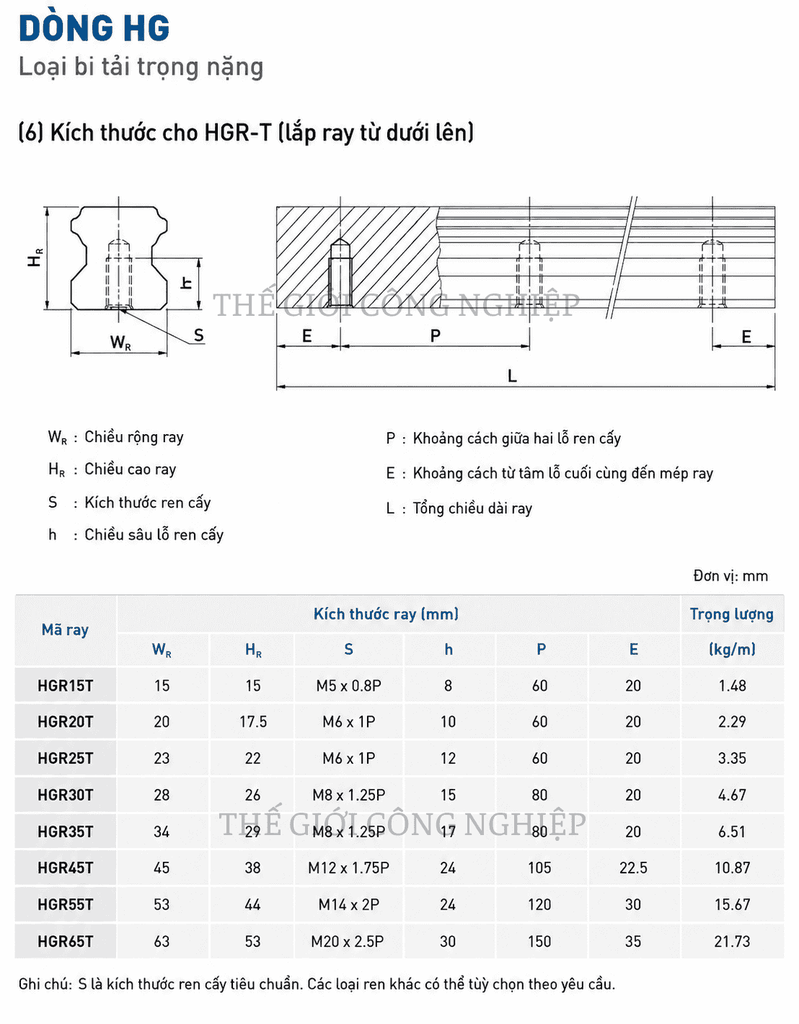

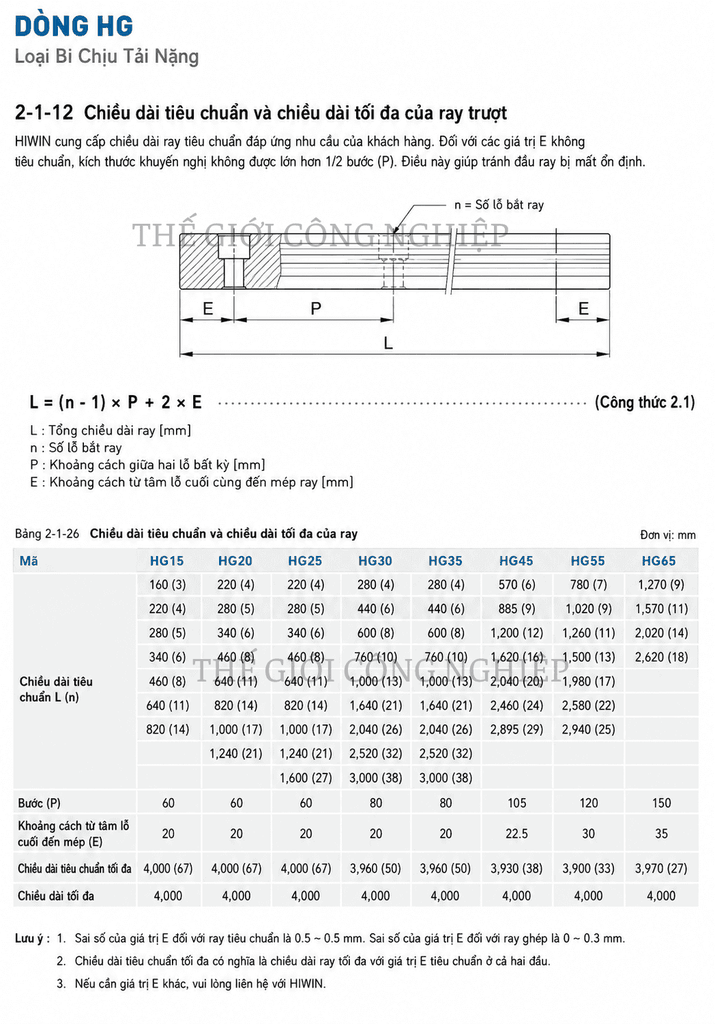

Thông Số Của Đường Ray Cho Con Trượt HIWIN HGW25HC

Đặc Điểm của con trượt HIWIN HGW25HC

Thanh trượt Hiwin, con trượt Hiwin HGW25HC được thiết kế có độ cứng cao và khả năng chịu tải cao, có khả năng load tải trọng theo bốn hướng (lên/ xuống/ phải/ trái) và khả năng tự điều chỉnh để giảm rung động do lỗi gá đặt. Ngoài ra thanh trượt Hiwin, con trượt Hiwin HGW còn có ưu điểm:

Có tuổi thọ cao, Có tốc độ cao

Có độ chính xác cao, Chuyển động thẳng mượt, ma sát thấp, tiếng ồn thấp

Dễ dàng lắp đặt và tháo dỡ mà vẫn có thể sử dụng lần sau

Có thể dễ dàng bơm dầu vào con trượt để đảm bảo hệ thống con trượt thanh trượt hoạt động mượt mà, dài lâu. Việc bơm dầu vào hệ thống cơ khí của máy rất quan trọng. Mỗi con trượt Hiwin có một vú bơm dầu kèm theo và có thể bơm dầu vào hệ thống cơ khí thông qua vú bơm dầu lắp trên con trượt.

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

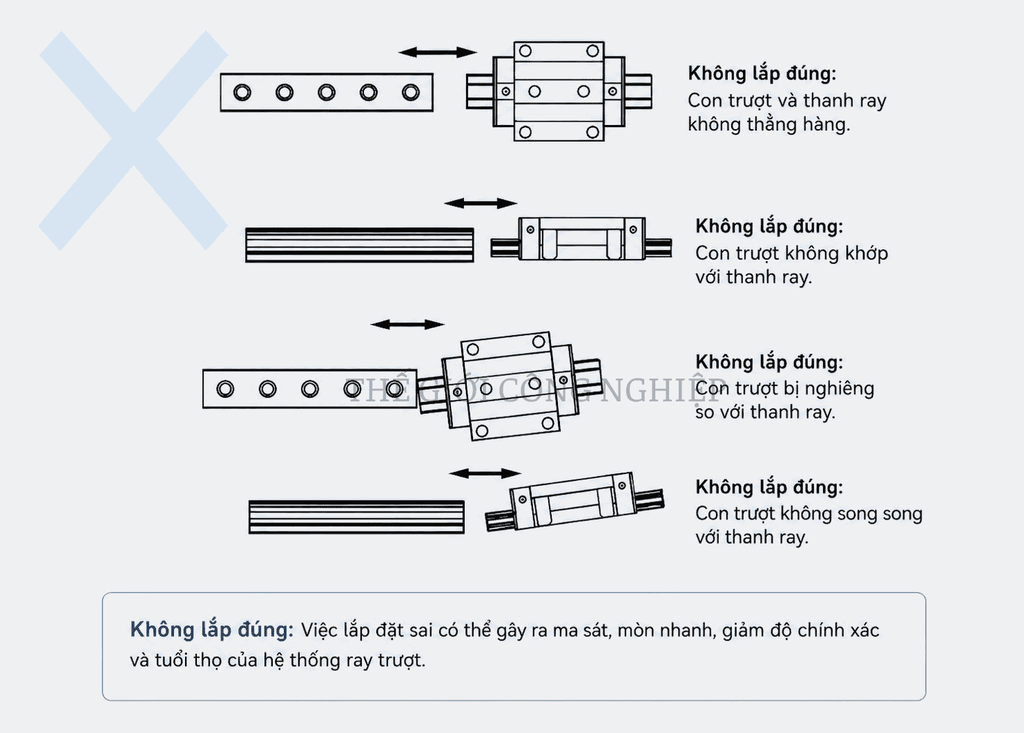

Lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

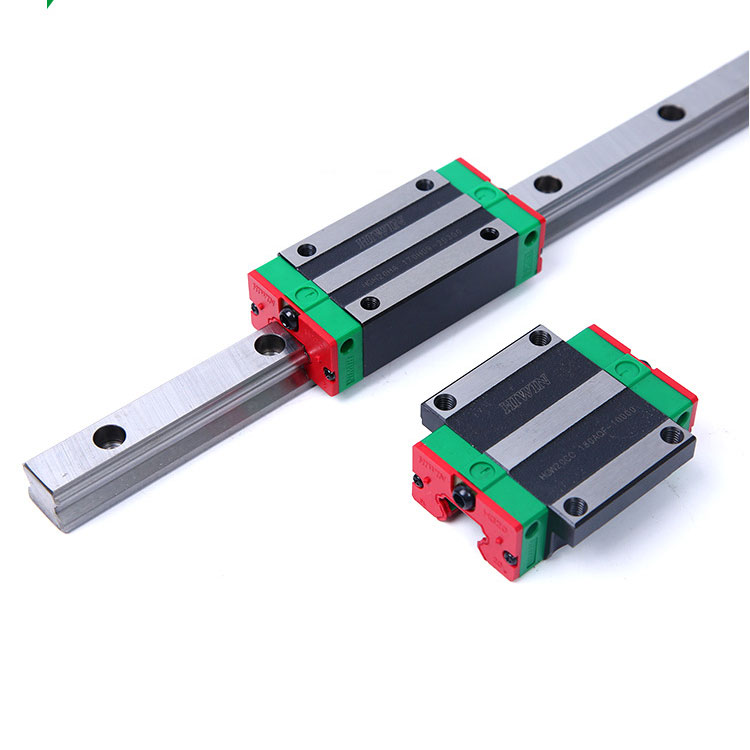

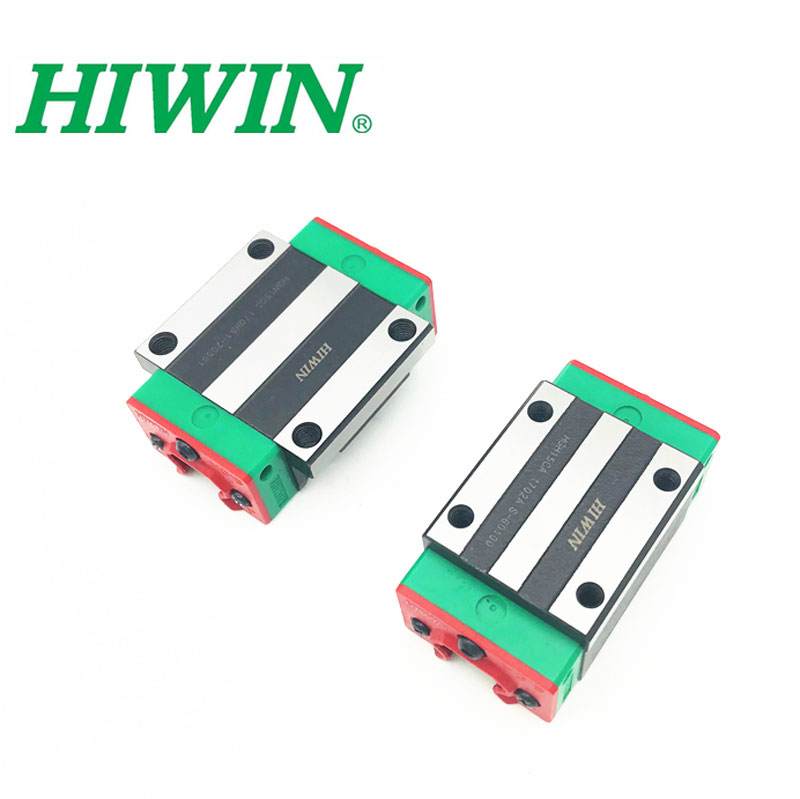

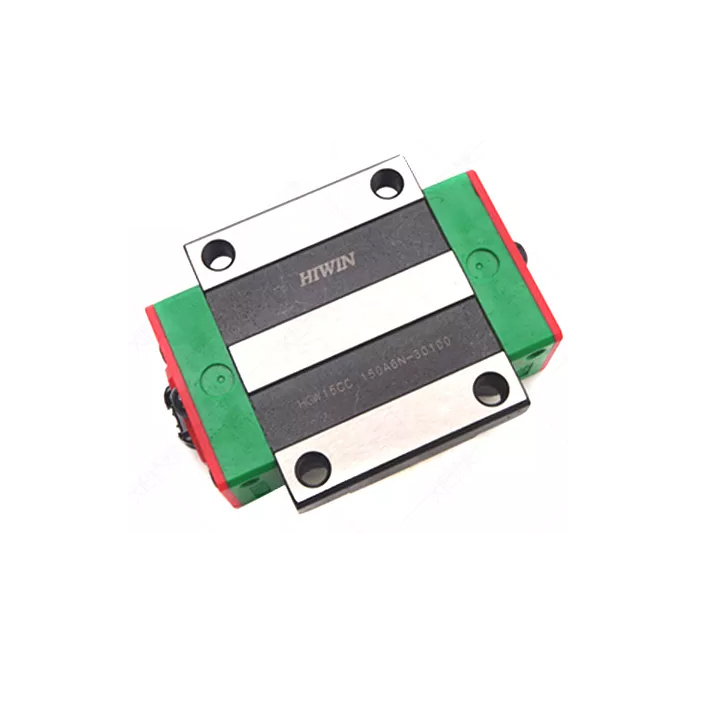

Một Số Hình Ảnh Con Trượt HGW25HC

Công dụng của Con Trượt HIWIN HGW25HC

• Dẫn hướng chuyển động tuyến tính chính xác: Giúp các bộ phận máy di chuyển ổn định, giảm sai số và nâng cao độ chính xác trong quá trình gia công, lắp ráp và tự động hóa.
• Chịu tải và độ cứng vững tốt: Kết cấu bốn dãy bi tuần hoàn giúp phân bổ tải trọng theo nhiều hướng, phù hợp với các cơ cấu yêu cầu độ ổn định cao.
• Chuyển động êm ái: Hệ thống bi tuần hoàn giúp giảm ma sát, hạn chế rung động và hao mòn trong quá trình vận hành.
• Duy trì độ chính xác: Kết cấu dẫn hướng giúp con trượt chuyển động ổn định trên ray, hỗ trợ thiết bị hoạt động chính xác trong thời gian dài.
• Phù hợp nhiều thiết bị công nghiệp: Có thể sử dụng trong máy CNC, máy cắt, máy khắc, thiết bị tự động hóa, robot công nghiệp, máy đóng gói và các hệ thống chuyển động tuyến tính.
• Tương thích với ray dẫn hướng HGR25: Phù hợp để xây dựng hệ thống dẫn hướng tuyến tính đồng bộ cho các thiết bị cơ khí và tự động hóa.

Cam kết sản phẩm

• Cam kết cung cấp Con Trượt HIWIN HGW25HC đúng model, đúng quy cách và thông số kỹ thuật theo sản phẩm đặt mua.
• Sản phẩm được kiểm tra tình trạng trước khi giao, đảm bảo con trượt nguyên vẹn và đáp ứng yêu cầu lắp đặt.
• Cam kết tư vấn đúng loại ray dẫn hướng HGR25 và phụ kiện tương thích, giúp khách hàng lựa chọn sản phẩm phù hợp với hệ thống.
• Đảm bảo đóng gói chắc chắn, hạn chế va đập và tác động trong quá trình vận chuyển.
• Hỗ trợ tư vấn kỹ thuật về lựa chọn, lắp đặt, bôi trơn và bảo dưỡng sản phẩm.
• Hỗ trợ khách hàng trong quá trình sử dụng, xử lý các vấn đề liên quan đến sản phẩm theo chính sách của nhà cung cấp.
• Áp dụng chính sách bảo hành và đổi trả theo quy định đối với các sản phẩm đáp ứng điều kiện.
