Con Trượt HIWIN HGW45HC

Con trượt Hiwin HGW45HC được thiết kế có độ cứng cao và khả năng chịu tải cao, có khả năng load tải trọng lớn. Có tuổi thọ cao, trong môi trường bôi trơn tốt tuổi thọ lên tới 80.000 giờ, Có tốc độ cao : Speed 13-15m/ph Chuyển động thẳng mượt, ma sát thấp, tiếng ồn nhỏ.

Con trượt Hiwin hay còn được gọi con trượt vuông, là một phần của đường dẫn tuyến tính. Hệ thống gồm hai bộ phận lắp ráp lại với nhau: thanh trượt dài cùng con trượt.

Có 9 series ray trượt cũng như con trượt hiwin khác nhau: con trượt HG, con trượt EG, con trượt CG, con trượt MG, con trượt RG, con trượt WE, con trượt QH, con trượt QE, con trượt QW. Mỗi loại con trượt được thiết kế với một tiêu chuẩn riêng biệt để phù hợp cho 1 dòng máy công nghiệp.

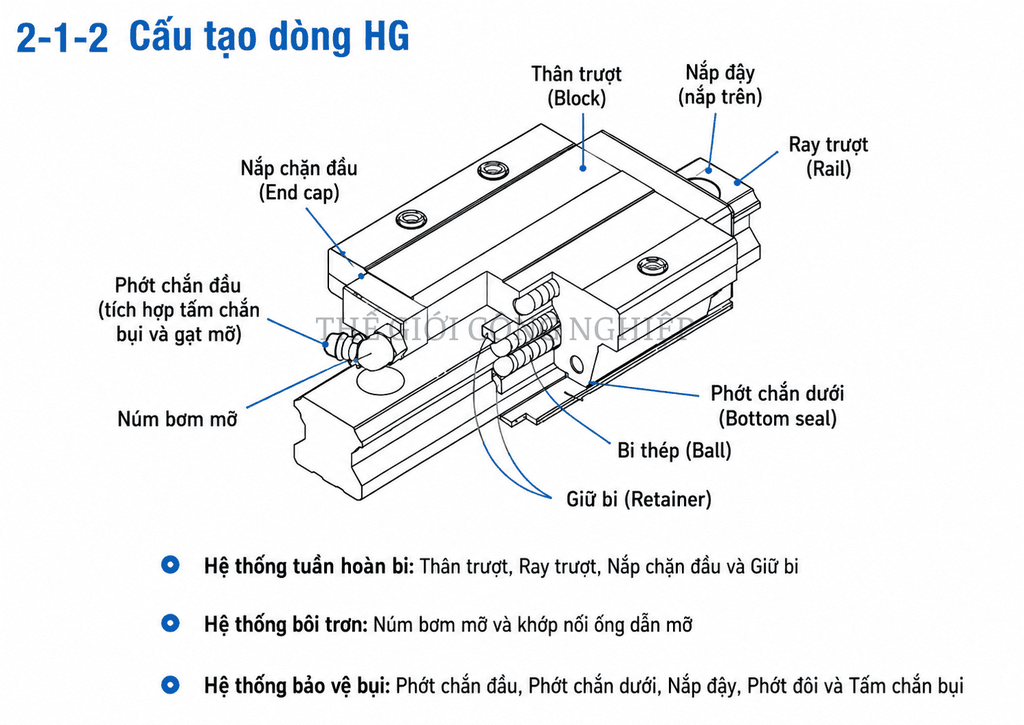

Cấu Trúc Của Con Trượt HIWIN HGW45HC

Thông Số Kích Thước Của Con Trượt HIWIN HGW45HC

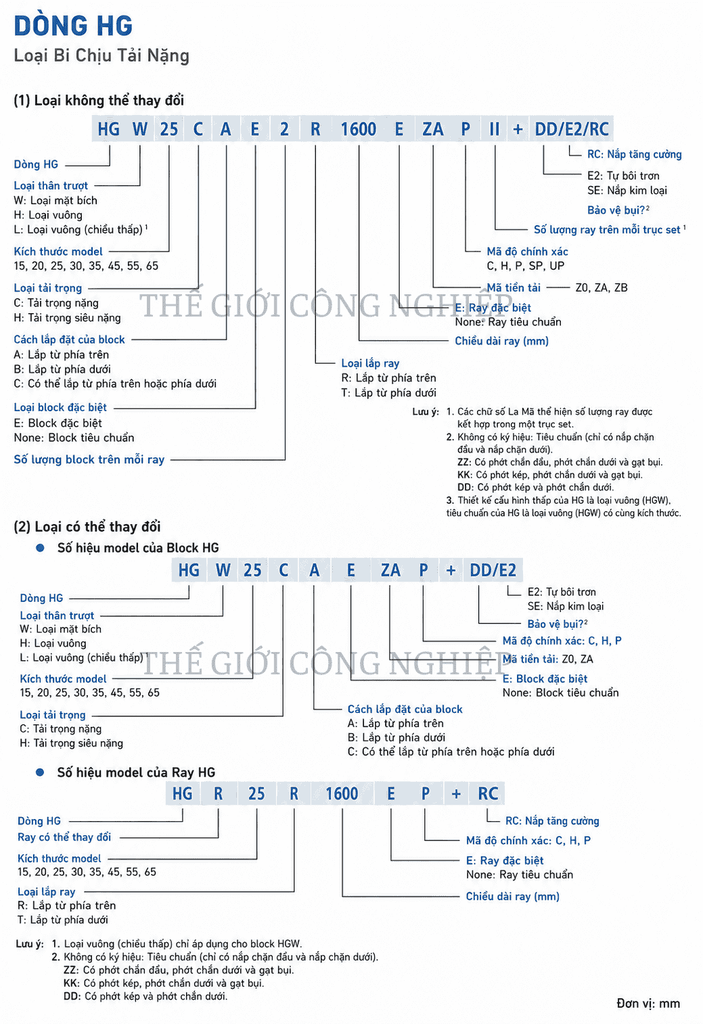

Giải Thích Các Thông Số Ký Hiệu Của Con Trượt HIWIN HGW45HC

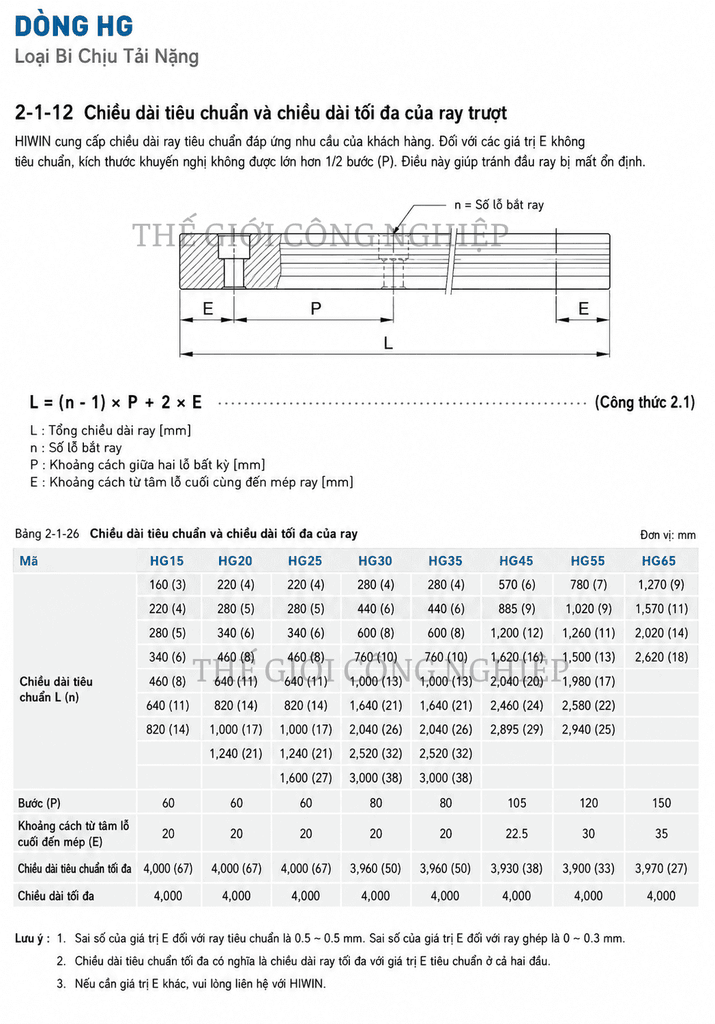

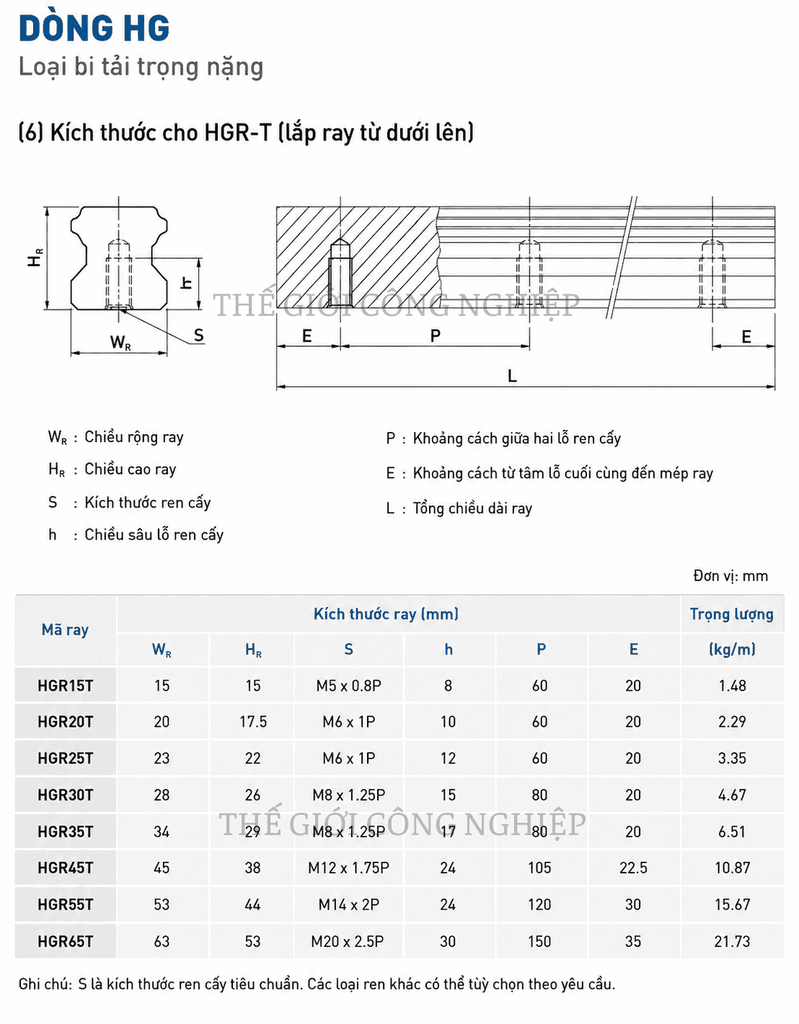

Thông Số Của Đường Ray Cho Con Trượt HIWIN HGW45HC

Đặc Điểm của con trượt HIWIN HGW45HC

Thanh trượt Hiwin, con trượt Hiwin HGW45HC được thiết kế có độ cứng cao và khả năng chịu tải cao, có khả năng load tải trọng theo bốn hướng (lên/ xuống/ phải/ trái) và khả năng tự điều chỉnh để giảm rung động do lỗi gá đặt. Ngoài ra thanh trượt Hiwin, con trượt Hiwin HGW còn có ưu điểm:

Có tuổi thọ cao, Có tốc độ cao

Có độ chính xác cao, Chuyển động thẳng mượt, ma sát thấp, tiếng ồn thấp

Dễ dàng lắp đặt và tháo dỡ mà vẫn có thể sử dụng lần sau

Có thể dễ dàng bơm dầu vào con trượt để đảm bảo hệ thống con trượt thanh trượt hoạt động mượt mà, dài lâu. Việc bơm dầu vào hệ thống cơ khí của máy rất quan trọng. Mỗi con trượt Hiwin có một vú bơm dầu kèm theo và có thể bơm dầu vào hệ thống cơ khí thông qua vú bơm dầu lắp trên con trượt.

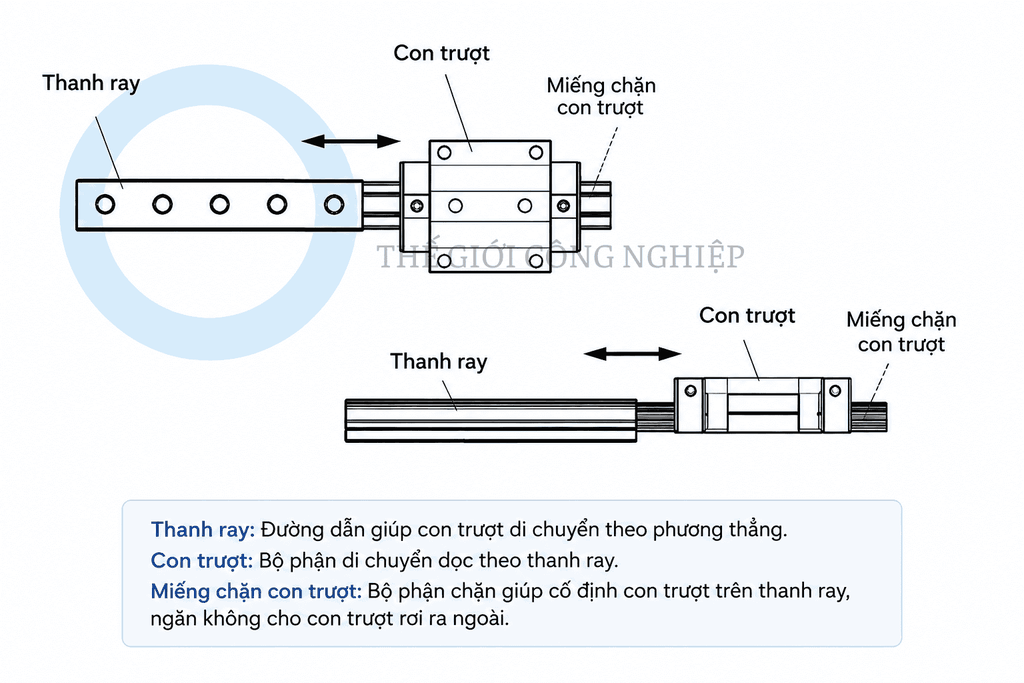

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

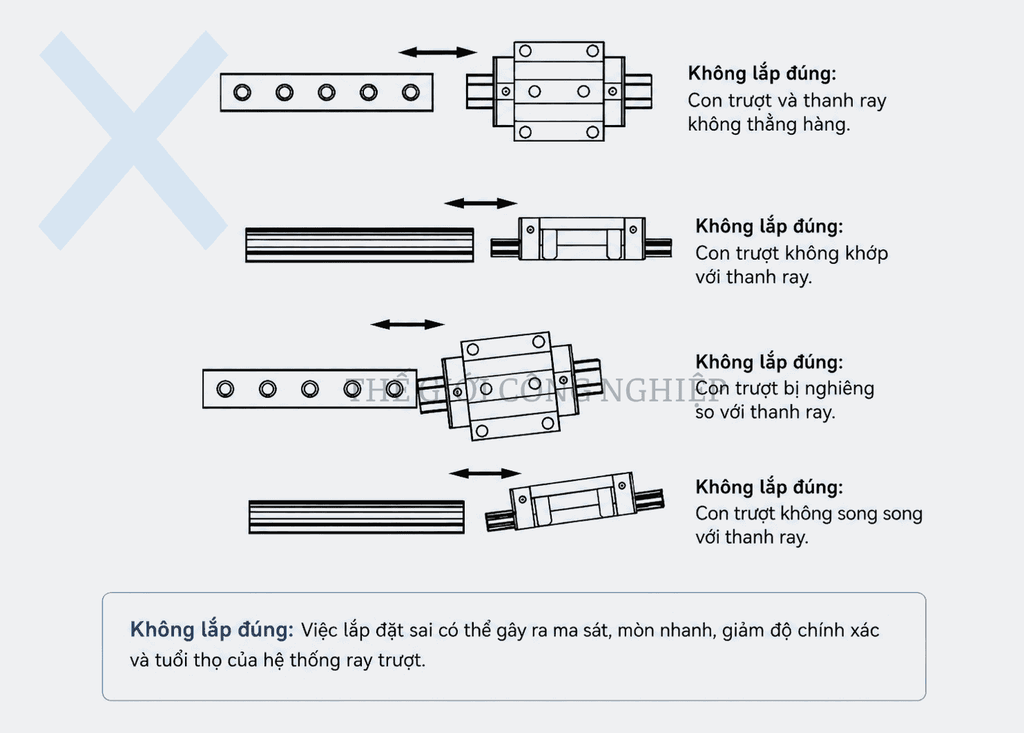

Lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

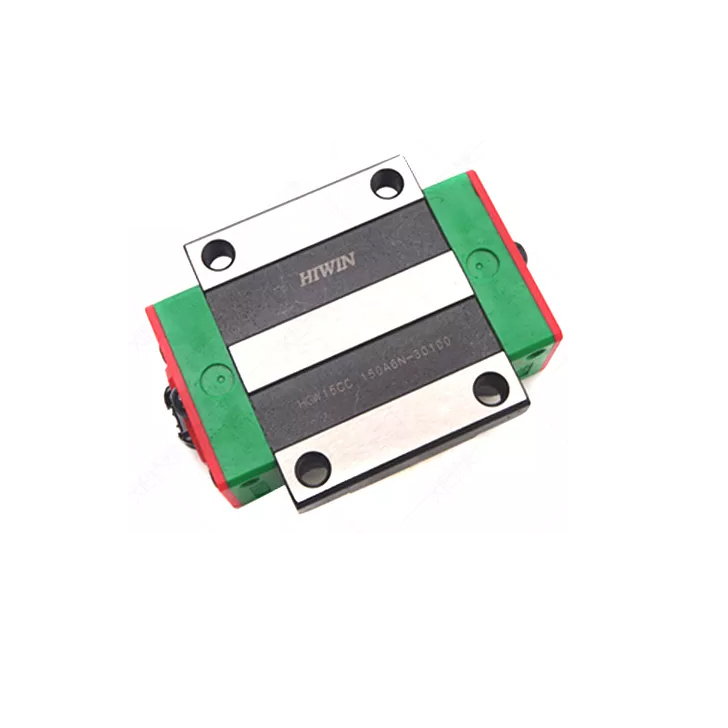

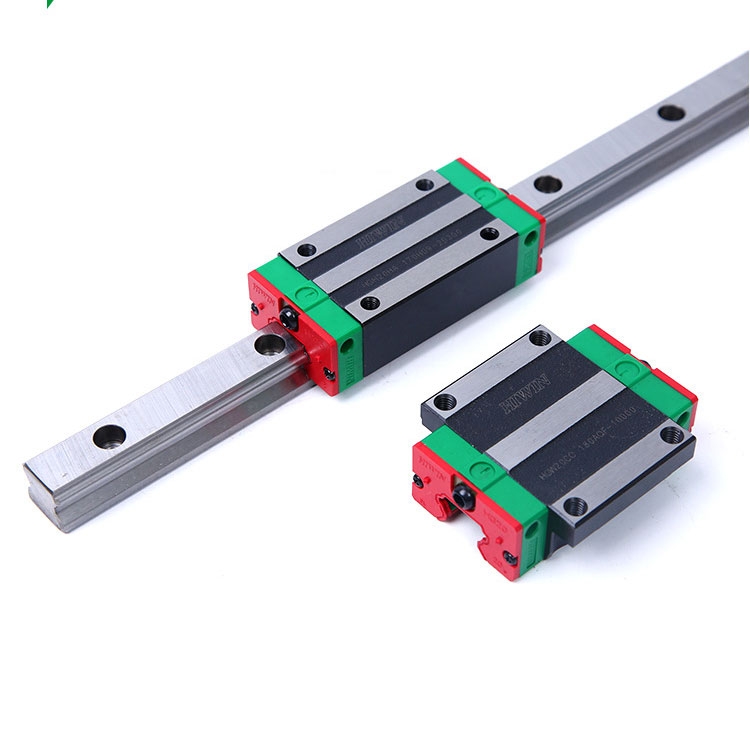

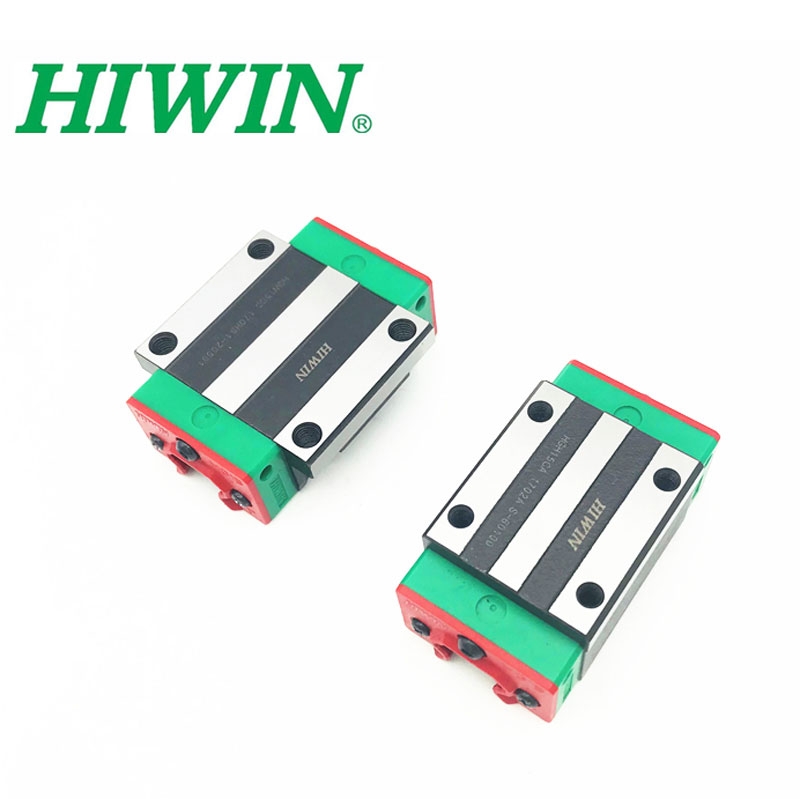

Một Số Hình Ảnh Con Trượt HGW45HC

Công dụng của Con Trượt HIWIN HGW45HC

• Dẫn hướng chuyển động tuyến tính chính xác: Giúp các bộ phận máy di chuyển ổn định trên ray dẫn hướng, hạn chế sai lệch và nâng cao độ chính xác trong quá trình gia công.

• Khả năng chịu tải cao: Kết cấu bốn dãy bi tuần hoàn giúp phân bổ tải trọng theo nhiều hướng, tăng độ cứng vững và đáp ứng tốt các hệ thống máy có tải trọng lớn.

• Chuyển động êm ái: Hệ thống bi tuần hoàn giúp giảm ma sát khi chuyển động, hạn chế rung động, tiếng ồn và hao mòn trong quá trình vận hành.

• Duy trì độ ổn định: Con trượt hỗ trợ duy trì chuyển động chính xác và ổn định, phù hợp với các thiết bị phải làm việc liên tục trong môi trường công nghiệp.

• Hỗ trợ chịu tải và mô men: Thiết kế của dòng HG giúp con trượt chịu được tải tác động theo nhiều hướng, phù hợp với các cơ cấu chuyển động có tải trọng kết hợp.

• Ứng dụng rộng rãi: Phù hợp sử dụng trong máy CNC, trung tâm gia công, máy cắt, máy phay, máy khắc, robot công nghiệp, dây chuyền tự động hóa, máy đóng gói và các thiết bị cơ khí chính xác.

• Kết hợp với ray HGR45: Có thể sử dụng cùng ray dẫn hướng HGR45 để tạo thành hệ thống dẫn hướng tuyến tính đồng bộ, đáp ứng yêu cầu về độ chính xác và độ cứng vững.

Cam kết sản phẩm

• Cam kết cung cấp Con Trượt HIWIN HGW45HC đúng model, đúng quy cách và đúng sản phẩm khách hàng đặt mua.

• Kiểm tra tình trạng sản phẩm trước khi giao hàng, đảm bảo sản phẩm nguyên vẹn và đáp ứng yêu cầu lắp đặt.

• Tư vấn lựa chọn ray dẫn hướng HGR45, số lượng con trượt và phụ kiện phù hợp với tải trọng, kích thước và kết cấu thực tế của máy.

• Đóng gói chắc chắn, hạn chế va đập và ảnh hưởng đến sản phẩm trong quá trình vận chuyển.

• Hỗ trợ tư vấn kỹ thuật về lựa chọn, lắp đặt, bôi trơn và bảo dưỡng để hệ thống dẫn hướng hoạt động ổn định.

• Hỗ trợ khách hàng trong quá trình sử dụng, giải đáp các vấn đề liên quan đến sản phẩm theo chính sách của nhà cung cấp.

• Áp dụng chính sách bảo hành và đổi trả theo quy định đối với sản phẩm đáp ứng đầy đủ điều kiện.
