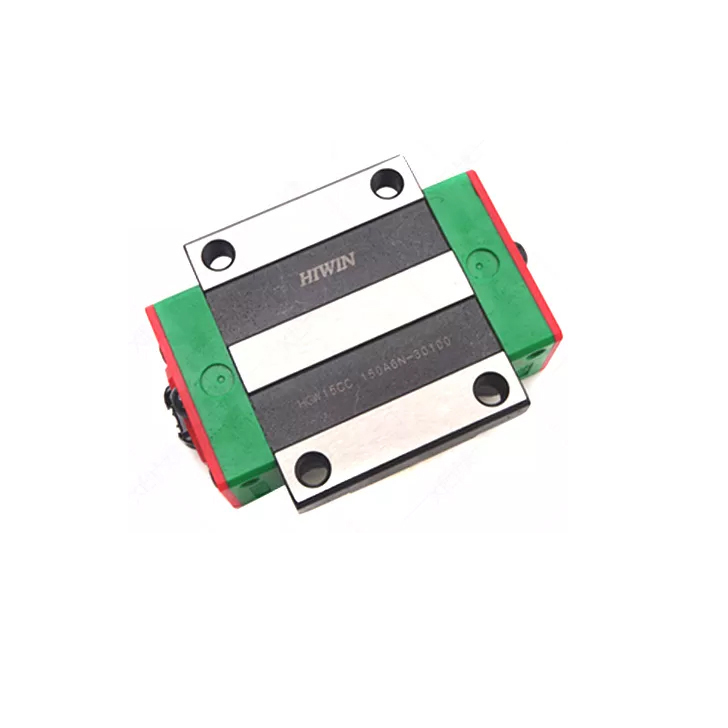

Con Trượt HIWIN HGW30HC
Con trượt HIWIN HGW30HC thuộc dòng HG Series mặt bích rộng có cánh (Flange Type), tải siêu nặng (Super Heavy Load), bắt ốc linh hoạt 2 chiều từ phía trên hoặc phía dưới mặt bích (CC/HC type). Đạt tải trọng động danh định C = 63,6 kN (63.600 N) và tải trọng tĩnh C0 = 104,57 kN (104.570 N). Kích thước tổng thể chuẩn xác: Chiều Cao H = 42 mm x Chiều Rộng W = 90 mm x Chiều Dài L = 120,4 mm.
1. Giới Thiệu
Con Trượt HIWIN HGW30HC là dòng block con trượt mặt bích rộng kéo dài thuộc HG Series do thương hiệu HIWIN (Đài Loan) sản xuất. Sản phẩm sở hữu thiết kế 4 dãy bi thép tuần hoàn góc tiếp xúc 45° (DF Layout), giúp phân bổ lực chịu tải đồng đều theo 4 hướng (nén, nâng, ngang trái/phải) và tự động bù đắp sai số góc khi gá đặt cơ khí.
Mã sản phẩm HGW30HC có chiều dài thân block kéo dài (L1 = 93 mm), gia tăng đáng kể chiều dài tiếp xúc rãnh bi để đạt tải trọng vượt trội (C = 63,6 kN, C0 = 104,57 kN). Thiết kế mặt bích mở rộng W = 90 mm linh hoạt trang bị lỗ ren M10 kết hợp lỗ thông, cho phép bắt ốc cố định linh hoạt từ phía trên xuống hoặc từ dưới bích lên (Top/Bottom Mounting), đặc biệt thích hợp cho các ứng dụng dẫn hướng tuyến tính trong máy cắt CNC hạng nặng, máy phay gỗ 3D khổ lớn, robot tự động hóa và các hệ thống máy công nghiệp B2B cần độ cứng vững cao.
2. Bảng Thông Số Kỹ Thuật
| Hạng mục thông số | Giá trị kỹ thuật |
|---|---|
| Thương hiệu | HIWIN |
| Model sản phẩm | HGW30HC |
| Dòng sản phẩm (Series) | HG Series (Flange Type - Mặt bích rộng) |
| Cấp tải trọng | Super Heavy Load (Tải siêu nặng / Block dài) |
| Kiểu bắt ốc (Mounting) | Bắt ốc từ phía trên hoặc phía dưới mặt bích (CC/HC type) |
| Chiều cao lắp ráp tổng (H) | 42 mm |
| Chiều rộng block mặt bích (W) | 90 mm |
| Chiều dài tổng block (L) | 120,4 mm |
| Chiều dài thân block (L1) | 93 mm |
| Khoảng hở gầm con trượt (H1) | 6 mm |
| Khoảng cách lỗ bắt ốc (B x C) | 72 x 52 mm |
| Quy cách lỗ ren con trượt (M) | M10 (Top / Bottom Mounting) |
| Tải trọng động danh định (C) | 63,6 kN (63.600 N) |
| Tải trọng tĩnh danh định (C0) | 104,57 kN (104.570 N) |
| Momen tĩnh MR (Roll) | 1,13 kN-m |
| Momen tĩnh MP (Pitch) | 1,25 kN-m |
| Momen tĩnh MY (Yaw) | 1,25 kN-m |
| Khối lượng block con trượt | 1,57 kg |
| Mã thanh ray tương thích | HGR30 |
| Chiều rộng thanh ray (WR) | 28 mm |
| Chiều cao thanh ray (HR) | 23 mm |
| Bước lỗ thanh ray (P) | 80 mm |
| Ốc bắt ray tương thích | M8 x 25 mm |
3. Cấu Tạo
Block con trượt mặt bích HIWIN HGW30HC được hoàn thiện từ 6 thành phần cơ khí cốt lõi:
- Thân Block thép hợp kim (L1 = 93 mm): Thân thép nguyên khối tôi cao tần đạt độ cứng bề mặt cao, mở rộng mặt bích W = 90 mm gia công lỗ ren M10 chính xác.
- Mạch tuần hoàn bi 4 dãy (4-Row Recirculating System): Bi thép chịu lực di chuyển tuần hoàn khép kín qua đầu chuyển hướng nhựa chịu mòn (End Cap), đảm bảo vận hành êm ái.
- Bố trí góc tiếp xúc 45° (DF Layout): Cân bằng lực chịu tải 4 hướng và tự căn chỉnh vị trí triệt tiêu độ lệch gá đặt.
- Hệ thống phớt chắn bụi kép (Dual-Lip Sealing): Phớt đầu (End Seal) và phớt gầm (Bottom Seal) bảo vệ mạch bi khỏi phôi kim loại, bụi bẩn và chất bôi trơn.
- Khung định hình giữ bi (Ball Retainer): Giữ chặt bi thép trong rãnh khi tháo rời block khỏi thanh ray HGR30, chống rơi bi khi thi công.
- Hệ thống bôi trơn: Đầu block trang bị vú mỡ bôi trơn M6x0.75P dẫn mỡ trực tiếp tới các rãnh bi tuần hoàn.
4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGW30HC
- HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
- W: Kiểu block mặt bích rộng có cánh (Flange Type).
- 30: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 28 mm, size 30).
- H: Cấp tải siêu nặng (Super Heavy Load / Block kéo dài L1 = 93 mm).
- C: Kiểu gá lắp linh hoạt bắt ốc từ phía trên hoặc phía dưới mặt bích (Top/Bottom Mounting).
5. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế
Ưu điểm cơ khí nổi bật:
- Tải trọng cao trong kích thước gọn: Thân kéo dài L1 = 93 mm giúp đạt tải động C = 63,6 kN và tải tĩnh C0 = 104,57 kN.
- Mặt bích gá đặt đa năng: Thiết kế lỗ ren M10 bắt ốc 2 chiều linh hoạt cho mọi kết cấu khung máy.
- Vận hành chính xác, bền bỉ: Ma sát thấp, độ rơ thấp, tuổi thọ vận hành lên tới 80.000 giờ trong điều kiện bôi trơn tiêu chuẩn.
Ứng dụng công nghiệp:
- Máy phay CNC, máy khắc gỗ, máy cắt Plasma / Laser.
- Cánh tay robot công nghiệp, bàn trượt tự động hóa B2B.
- Dây chuyền đóng gói, lắp ráp linh kiện điện tử.
6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật
- Bôi trơn: Sử dụng mỡ gốc Lithium bơm qua vú mỡ (lượng mỡ nạp xấp xỉ 5 cm³). Bảo trì bơm bổ sung định kỳ sau mỗi 100 km - 500 km hành trình.
- Lắp đặt: Lắp thẳng trực tiếp con trượt vào thanh ray HGR30 (không tháo khung giữ bi ra trước). Siết bu-lông M8x25mm bắt ray theo lực siết tiêu chuẩn 3.040 N-cm (310 kgf-cm).
Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)
Lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin
7. Câu Hỏi Thường Gặp
Q1: Con trượt HIWIN HGW30HC khác gì so với HGW30CC?
Trả lời: HGW30HC là dòng block mặt bích cấp tải siêu nặng (Super Heavy Load, thân kéo dài L1 = 93 mm, L = 120,4 mm, C = 63,6 kN, C0 = 104,57 kN). Trong khi HGW30CC là dòng block mặt bích cấp tải nặng tiêu chuẩn (Heavy Load, thân tiêu chuẩn L1 = 70 mm, L = 97,4 mm, C = 47,2 kN, C0 = 69,16 kN). Kích thước chiều cao H = 42 mm và chiều rộng W = 90 mm của 2 mã hoàn toàn tương đương.
Q2: Con trượt HGW30HC sử dụng thanh ray dẫn hướng nào?
Trả lời: HGW30HC tương thích hoàn hảo với thanh ray trượt vuông HIWIN HGR30 (chiều rộng ray WR = 28 mm, chiều cao HR = 23 mm, bước lỗ P = 80 mm, dùng ốc bắt ray M8x25).
