Con Trượt HIWIN HGW20HC
Con trượt Hiwin HGW20HC được thiết kế có độ cứng cao và khả năng chịu tải cao, có khả năng load tải trọng lớn. Có tuổi thọ cao, trong môi trường bôi trơn tốt tuổi thọ lên tới 80.000 giờ, Có tốc độ cao : Speed 13-15m/ph Chuyển động thẳng mượt, ma sát thấp, tiếng ồn nhỏ.
Con trượt Hiwin hay còn được gọi con trượt vuông, là một phần của đường dẫn tuyến tính. Hệ thống gồm hai bộ phận lắp ráp lại với nhau: thanh trượt dài cùng con trượt.
Có 9 series ray trượt cũng như con trượt hiwin khác nhau: con trượt HG, con trượt EG, con trượt CG, con trượt MG, con trượt RG, con trượt WE, con trượt QH, con trượt QE, con trượt QW. Mỗi loại con trượt được thiết kế với một tiêu chuẩn riêng biệt để phù hợp cho 1 dòng máy công nghiệp.

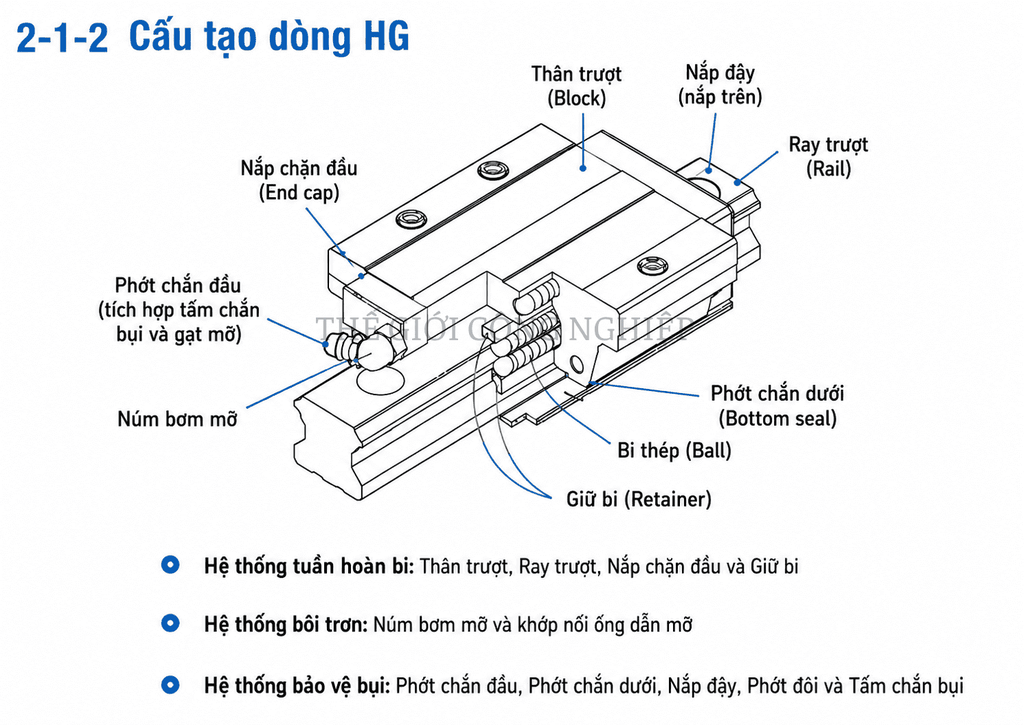

Cấu Trúc Của Con Trượt HIWIN HGW20HC
Thông Số Kích Thước Của Con Trượt HIWIN HGW20HC

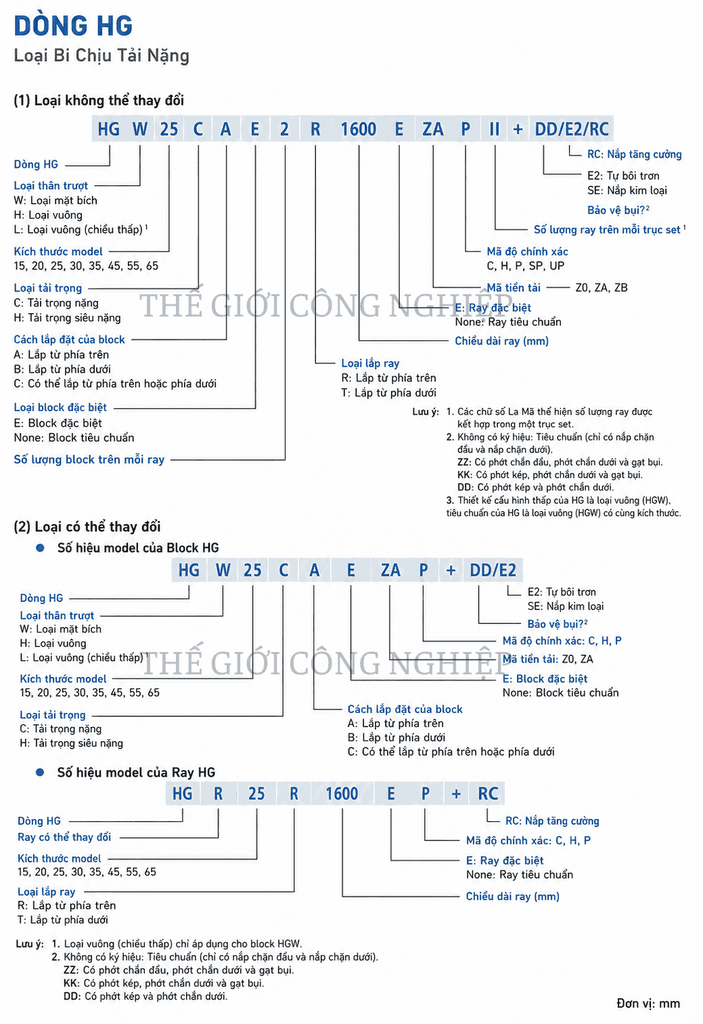

Giải Thích Các Thông Số Ký Hiệu Của Con Trượt HIWIN HGW20HC

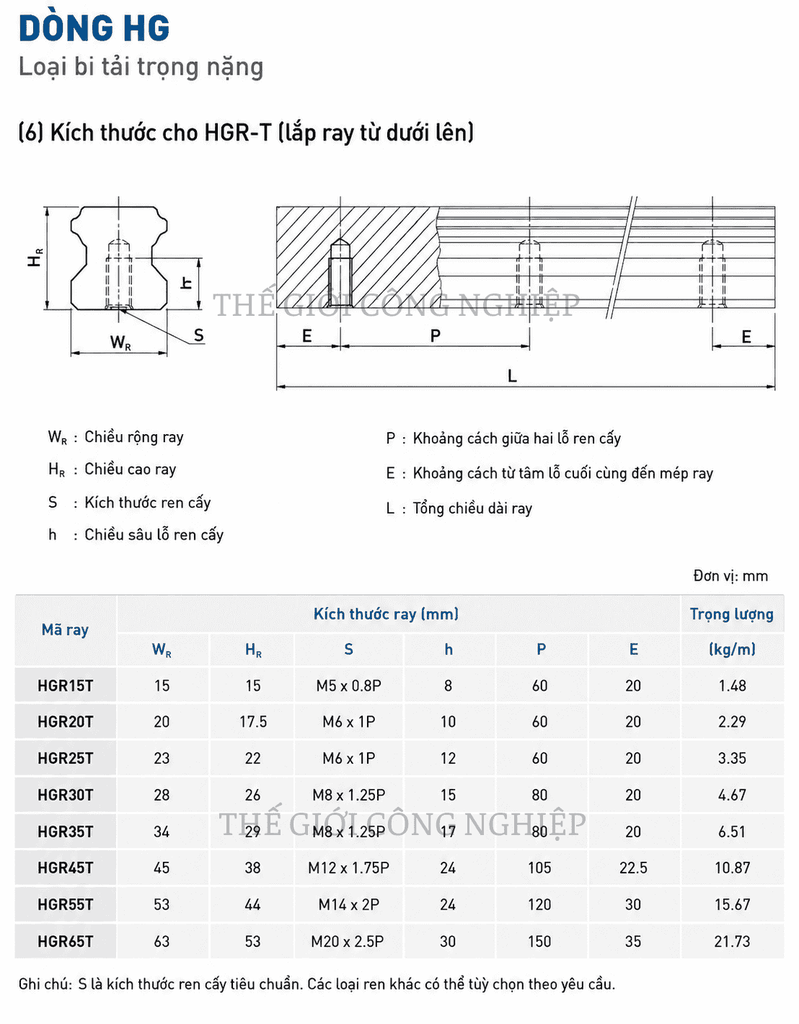

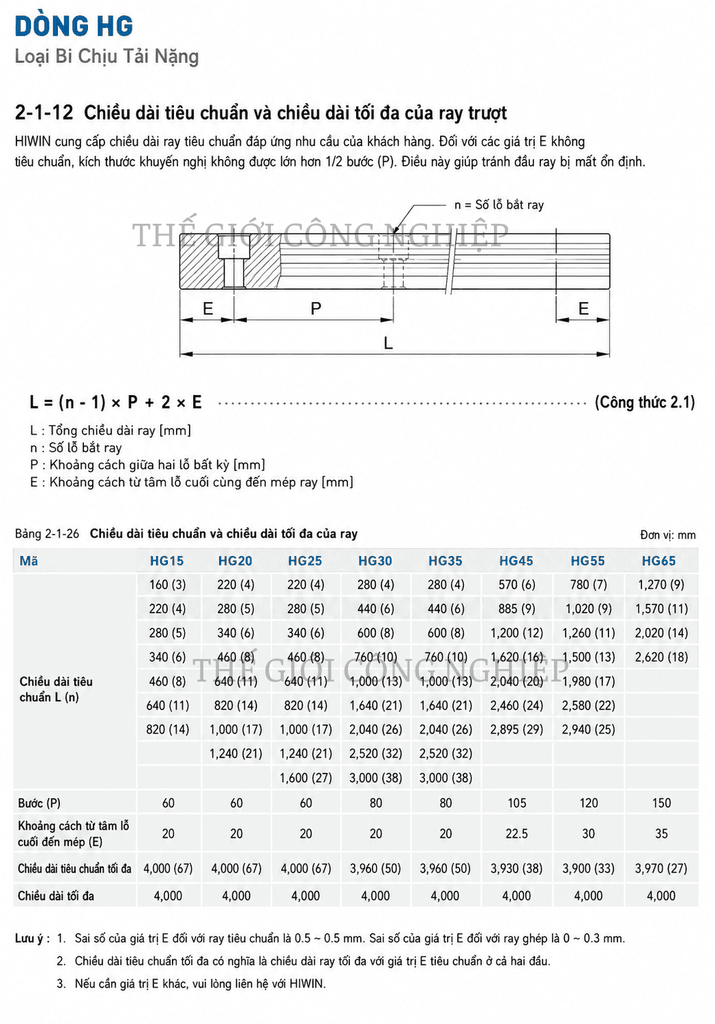

Thông Số Của Đường Ray Cho Con Trượt HIWIN HGW20HC
Đặc Điểm của con trượt HIWIN HGW20HC
Thanh trượt Hiwin, con trượt Hiwin HGW20HC được thiết kế có độ cứng cao và khả năng chịu tải cao, có khả năng load tải trọng theo bốn hướng (lên/ xuống/ phải/ trái) và khả năng tự điều chỉnh để giảm rung động do lỗi gá đặt. Ngoài ra thanh trượt Hiwin, con trượt Hiwin HGW còn có ưu điểm:
Có tuổi thọ cao, Có tốc độ cao
Có độ chính xác cao, Chuyển động thẳng mượt, ma sát thấp, tiếng ồn thấp
Dễ dàng lắp đặt và tháo dỡ mà vẫn có thể sử dụng lần sau
Có thể dễ dàng bơm dầu vào con trượt để đảm bảo hệ thống con trượt thanh trượt hoạt động mượt mà, dài lâu. Việc bơm dầu vào hệ thống cơ khí của máy rất quan trọng. Mỗi con trượt Hiwin có một vú bơm dầu kèm theo và có thể bơm dầu vào hệ thống cơ khí thông qua vú bơm dầu lắp trên con trượt.

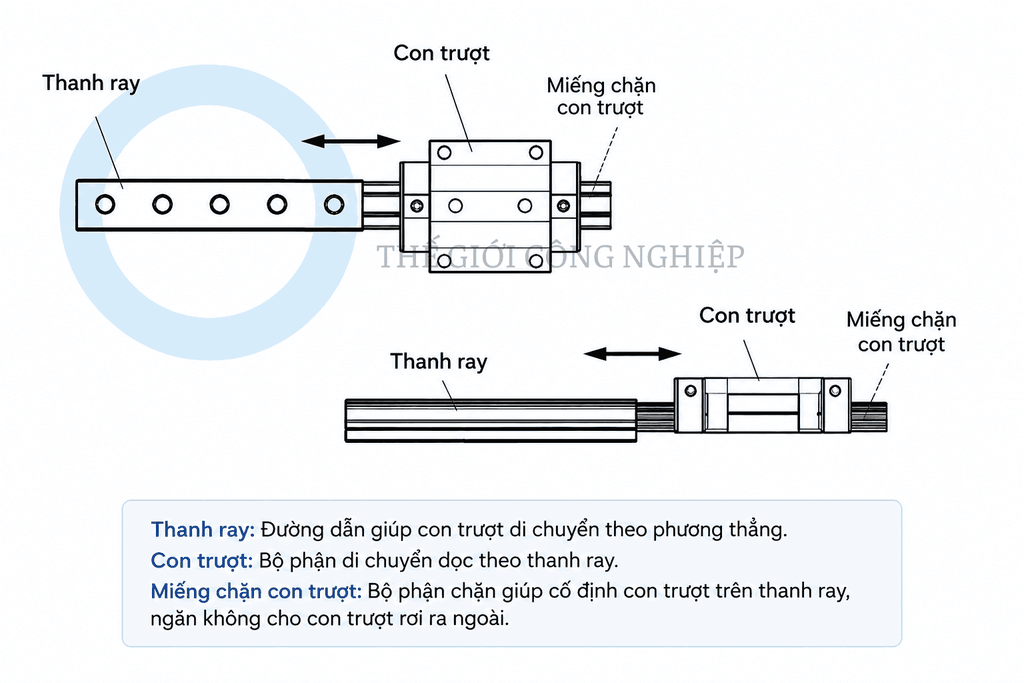

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

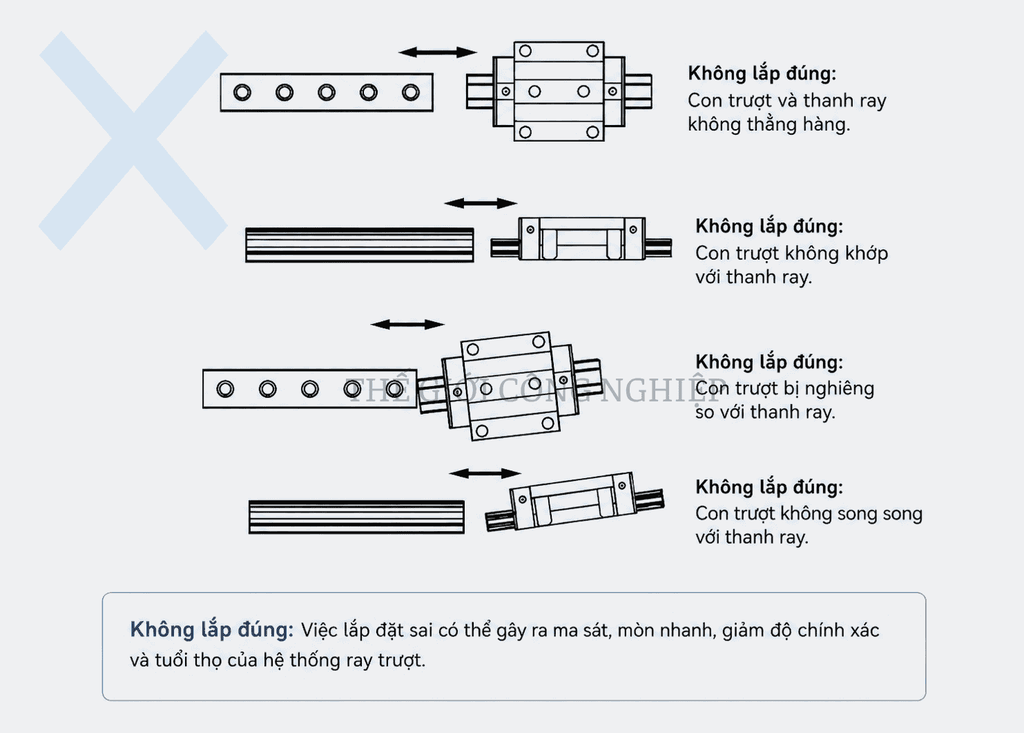

Lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

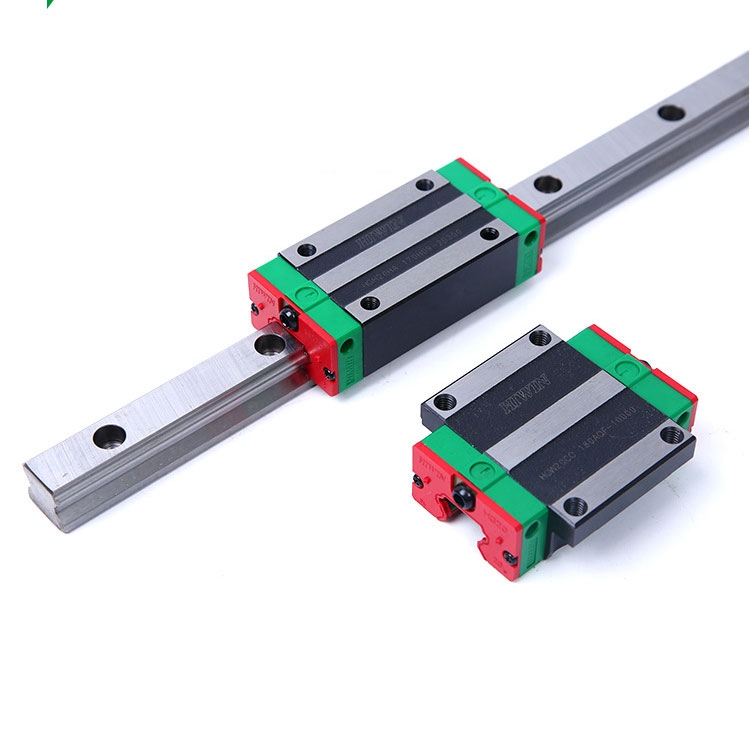

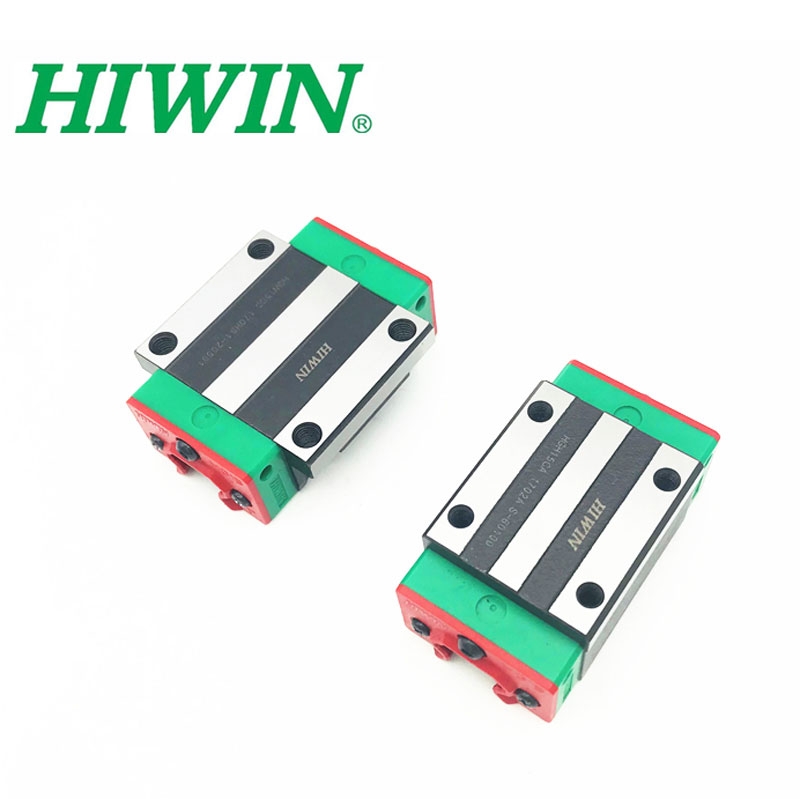

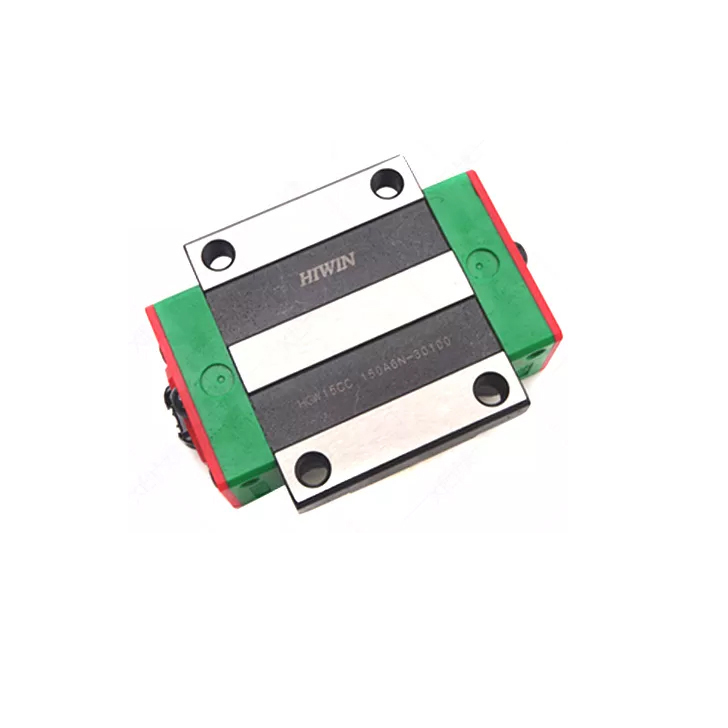

Một Số Hình Ảnh Con Trượt HGW20HC
