1. Tổng quan:
Khớp nối trục kiểu MH là loại khớp nối mềm đàn hồi, được sử dụng để kết nối hai trục đồng tâm nhằm truyền mô-men xoắn từ trục dẫn đến trục bị dẫn. Loại khớp nối này có phần đệm cao su (Spider/Element) nằm giữa hai bán khớp bằng kim loại, giúp giảm rung động, hấp thụ sai lệch trục và tăng tuổi thọ cho hệ thống truyền động.

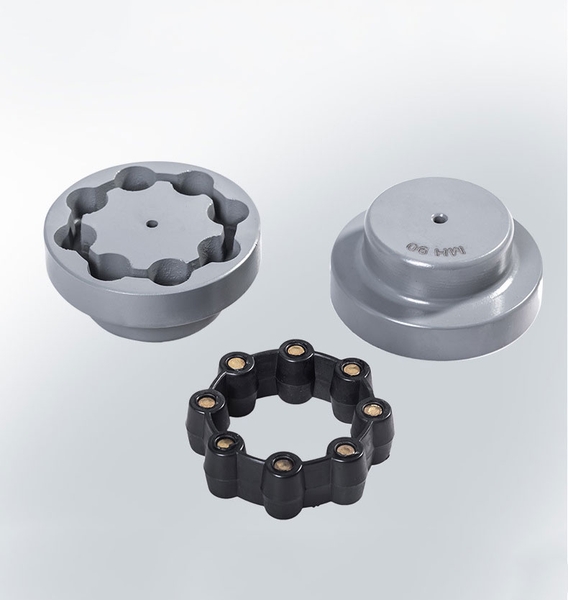

2. Cấu tạo:
Khớp nối MH gồm ba bộ phận chính:
-
Hai bán khớp bằng hợp kim nhôm hoặc gang:
Được gia công rãnh hình răng đối xứng, có nhiệm vụ liên kết với trục động cơ và thiết bị. Có lỗ tròn hoặc lỗ then, siết chặt bằng vít cấy. -
Phần đệm cao su (Spider/Element):
Là vòng đệm đàn hồi bằng PU (polyurethane), có hình răng sao (hoặc sao sáu cạnh). Đây là bộ phận truyền mô-men xoắn và đồng thời hấp thụ chấn động, giảm rung, bù sai lệch trục (lệch tâm, lệch góc nhẹ). -
Chốt định vị và vít siết:
Giúp giữ chắc khớp trên trục, đảm bảo không trượt khi làm việc.

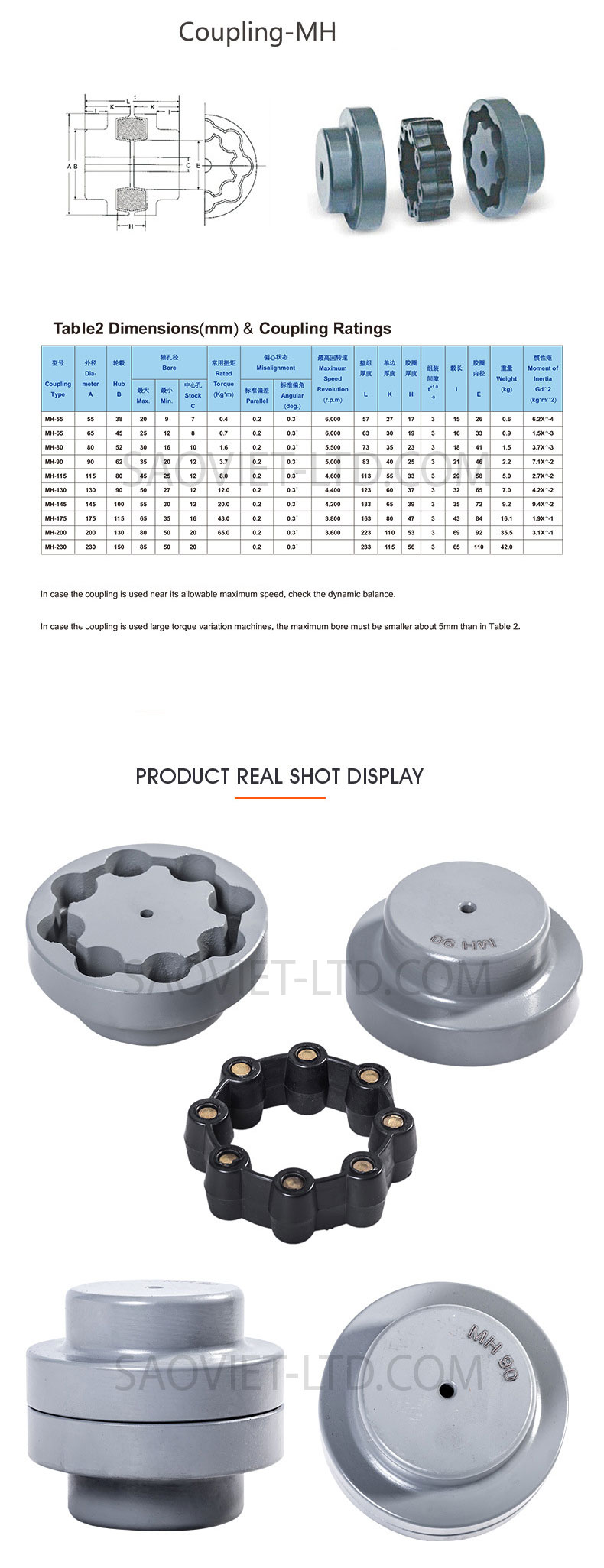

3. Thông số kỹ thuật phổ biến:
| Thông số | Giá trị tham khảo |
|---|---|
| Kích cỡ | MH-55, MH-65, MH-80, MH-90, MH-100, MH-112, MH-125... |
| Đường kính lỗ trục | Ø6 ~ Ø50 mm (gia công theo yêu cầu) |
| Mô-men xoắn cho phép | 3 ~ 500 N·m (tùy kích thước) |
| Tốc độ quay tối đa | 4000 ~ 6000 vòng/phút |
| Sai lệch bù trục | Lệch tâm: ±0.2 mm, lệch góc: ±1° |
| Vật liệu bán khớp | Hợp kim nhôm hoặc gang xám |
| Vật liệu đệm | Polyurethane (PU) chịu dầu, mài mòn |
4. Ưu điểm:
-
Hấp thụ rung và chấn động tốt, giúp bảo vệ thiết bị và nâng cao độ bền.
-
Bù sai lệch trục nhẹ trong lắp đặt mà không cần căn chỉnh quá chính xác.
-
Lắp đặt và thay thế dễ dàng, không cần tháo rời toàn bộ hệ thống.
-
Đệm PU đàn hồi có thể thay riêng, tiết kiệm chi phí bảo trì.
-
Giá thành hợp lý, đa dạng kích thước, dễ dàng lựa chọn cho nhiều loại động cơ và thiết bị.
5. Ứng dụng:
-
Truyền động động cơ – hộp số – bơm – quạt – trục vít – máy công nghiệp.
-
Sử dụng nhiều trong máy CNC, máy đóng gói, băng tải, máy thổi, máy ép, và các hệ thống tự động hóa khác.
-
Thích hợp với môi trường có độ rung cao hoặc yêu cầu giảm sóc.
