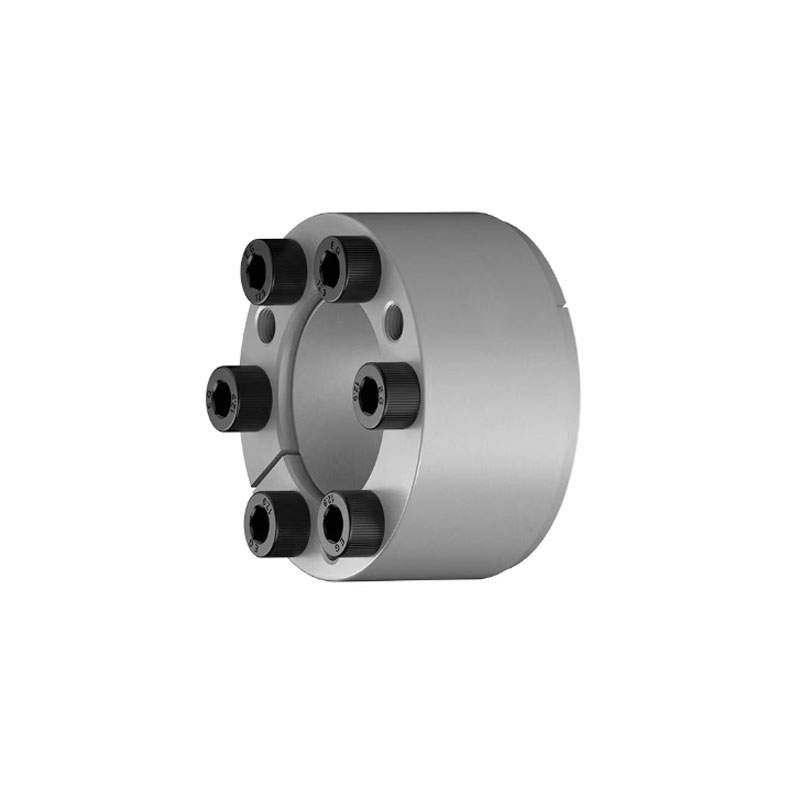

MÔ TẢ CHI TIẾT – BỘ KHỚP KHÓA TRỤC KHÔNG THEN Z21
Bộ khớp khóa trục không then Z21 là linh kiện kết nối trực tiếp giữa hai trục quay (ví dụ: trục động cơ và trục tải) giúp truyền mô-men xoắn một cách chính xác và hiệu quả mà không sinh ra khe hở (backlash). Thiết kế không then giúp loại bỏ độ trễ trong truyền động, tăng độ chính xác của hệ thống, đặc biệt phù hợp trong cơ cấu servo, máy CNC, robot và các hệ thống tự động hóa yêu cầu cao.
1. Cấu tạo sản phẩm
Bộ khớp khóa trục không then Z21 gồm các thành phần chính:
-
Thân khớp nối (Coupling Body):
Chế tạo từ thép hợp kim/nhôm cứng chịu lực tốt, độ bền cao, gia công chính xác để đảm bảo độ đồng tâm cao. -
Ống đàn hồi (Flexible Insert):
Vật liệu đàn hồi chuyên dụng giúp hấp thụ rung và sai lệch nhỏ giữa hai trục, bảo vệ ổ bi và động cơ. -
Bu lông siết:
Bu lông kẹp cố định trục, thiết kế phù hợp lắp nhanh và chắc chắn, đảm bảo truyền mô-men không trượt.
2. Nguyên lý hoạt động
Bộ khớp nối Z21 hoạt động bằng kết nối chặt giữa hai trục qua ống đàn hồi không then, cho phép:
-
Truyền mô-men xoắn từ trục này sang trục kia tức thời mà không có độ trễ dịch chuyển.
-
Giảm rung động và giảm tải cho động cơ khi có sai lệch đồng tâm nhỏ.
-
Bù sai lệch nhẹ về tâm và góc giữa hai trục.
3. Đặc điểm và tính năng kỹ thuật
✔ Không sinh độ trễ (Zero Backlash):
Giảm thiểu sai số trong hệ thống điều khiển, đặc biệt quan trọng với servo / step motor.
✔ Độ chính xác cao:
Gia công chính xác giúp đảm bảo đồng tâm chính xác, truyền động mượt mà.
✔ Khả năng bù sai lệch:
Bù sai lệch tâm, góc và trục nhỏ giúp giảm lực tác động lên ổ bi.
✔ Chịu mô-men xoắn lớn:
Thiết kế cứng vững, truyền lực hiệu quả trong dải tải cao.
✔ Lắp đặt nhanh, bảo trì đơn giản:
Bu lông kẹp cố định dễ thao tác, không cần tháo trục.
4. Ứng dụng
Bộ khớp nối trục Z21 được sử dụng rộng rãi trong các hệ thống:
-
Hệ truyền động servo và step motor
-
Máy CNC, máy khoan tự động
-
Robot công nghiệp, robot Pick & Place
-
Máy in 3D, trục Z, trục X-Y
-
Cơ cấu băng tải, máy đóng gói
-
Thiết bị tự động hóa, cơ khí chính xác

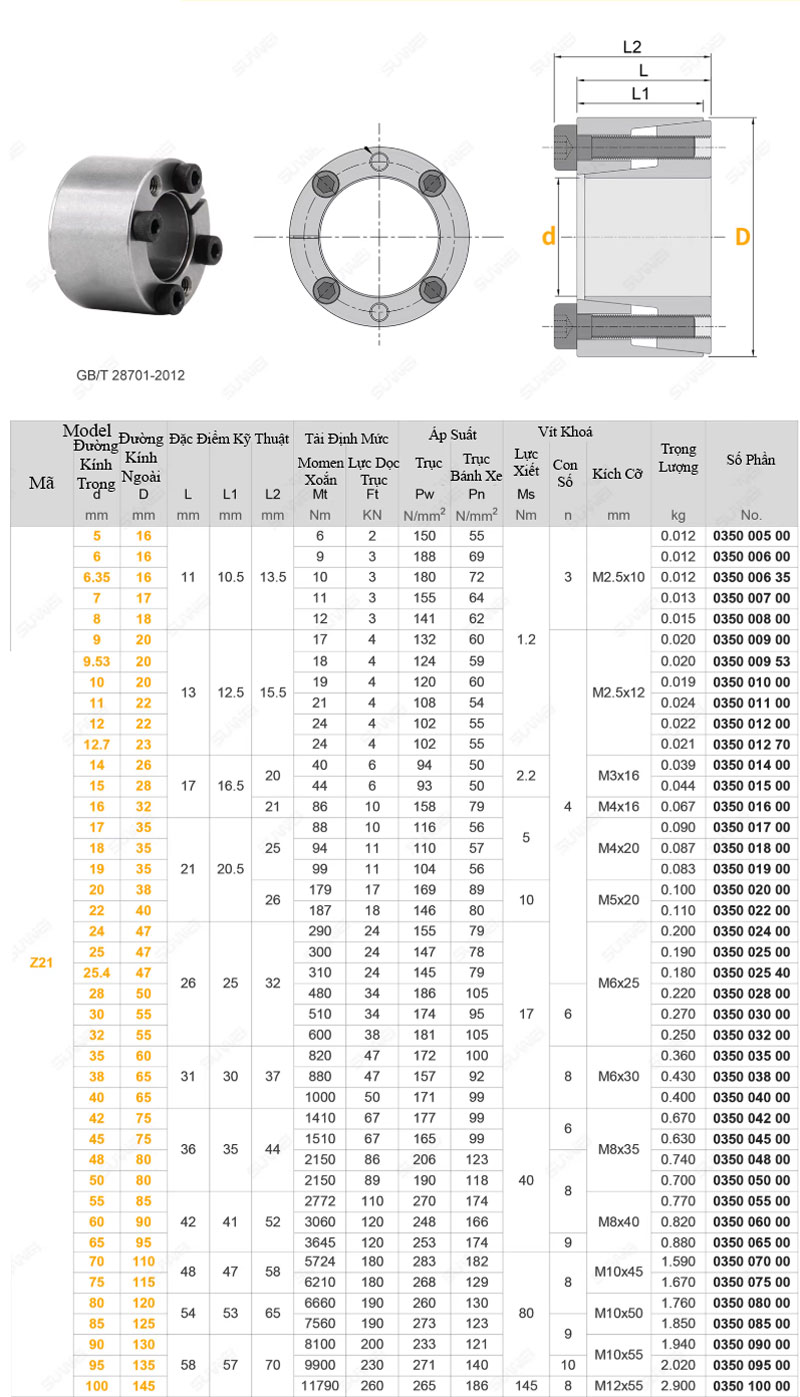

5. Thông số kỹ thuật điển hình
(Các thông số thực tế tùy model Z21 – kích thước ren, đường kính trục tương thích, chiều dài, mô-men xoắn định mức. Cần xem catalogue kỹ thuật để lựa chọn đúng mã theo ứng dụng.)
-
Kích thước tương thích trục: Ø3 – Ø25 mm
-
Vật liệu thân: Nhôm hợp kim hoặc thép mạ
-
Chịu mô-men xoắn: Tương ứng theo kích thước
-
Độ lệch bù tối đa cho phép: ±0.2 mm
-
Không backlash
6. Ghi chú kỹ thuật
-
Chọn đúng kích thước khớp nối phù hợp đường kính trục để đảm bảo truyền mô-men và tuổi thọ vòng bi.
-
Tránh đặt tải lệch trục lớn vượt quá giới hạn cho phép.
-
Siết bu lông đều lực để đảm bảo độ giữ trục an toàn.
