Mô tả chi tiết: Khớp Nối Hoa Thị MT
1. Tổng quan
Khớp nối hoa thị MT (hay còn gọi là MT Jaw Coupling) là loại khớp nối đàn hồi có chức năng truyền mô-men xoắn và giảm chấn, được sử dụng phổ biến trong các hệ thống truyền động công nghiệp có yêu cầu chống rung, giảm sốc và bù sai lệch trục. Với thiết kế ba phần linh hoạt và dễ tháo lắp, khớp nối MT thích hợp cho các ứng dụng vừa và nhẹ như bơm, quạt, hộp số, động cơ điện và máy chế biến.
2. Cấu tạo
Khớp nối hoa thị MT bao gồm ba thành phần chính:
✅ Hai đầu nối (Hub)
-
Chế tạo từ hợp kim nhôm, gang hoặc thép carbon.
-
Gia công chính xác với lỗ trục dạng trơn, có chốt then hoặc vít siết.
-
Răng khớp được thiết kế kiểu “chấu” (Jaw), giúp liên kết chắc chắn với phần tử đàn hồi.

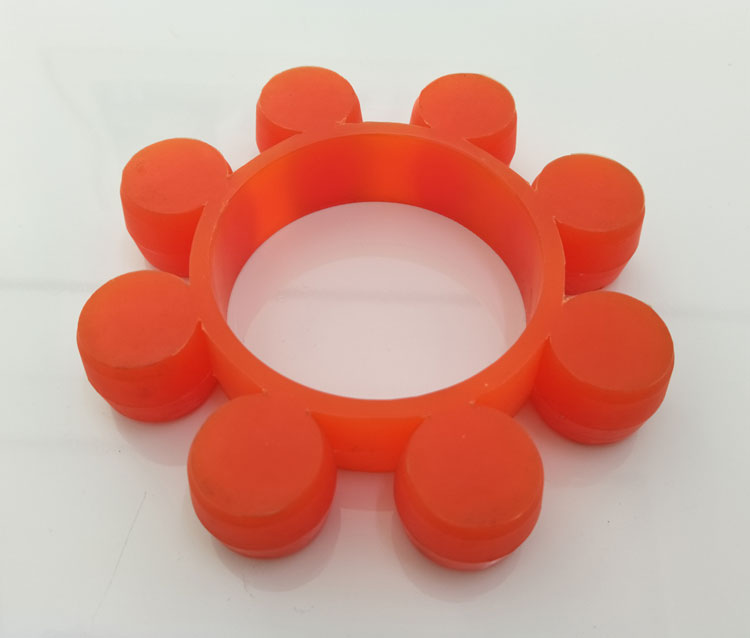

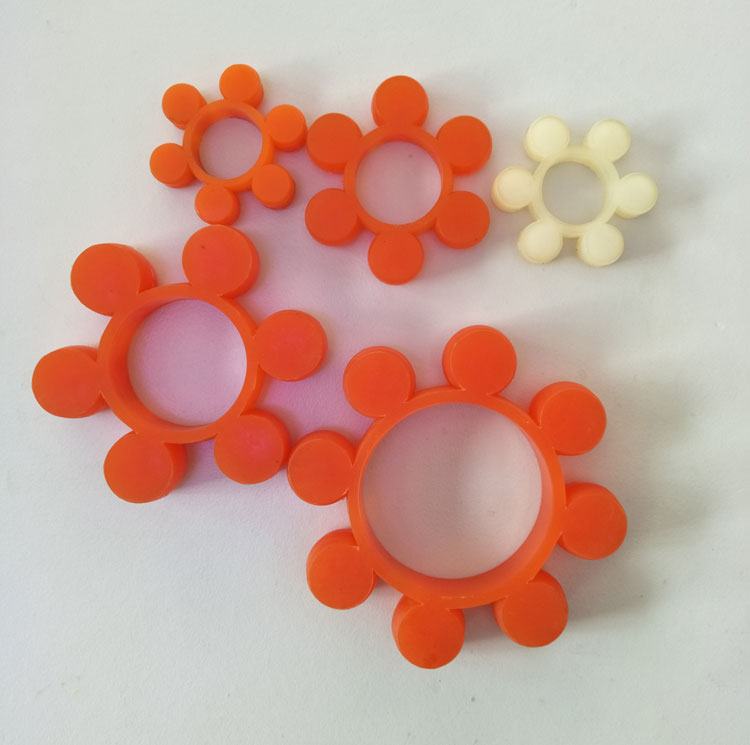

✅ Phần tử đàn hồi (Spider hoặc Insert)
-
Hình dạng giống hoa thị hoặc ngôi sao 6/8 chấu.
-
Làm từ polyurethane đàn hồi, có nhiều độ cứng (thường là 85–98 Shore A).
-
Có chức năng giảm rung, giảm sốc, cách điện và truyền mô-men xoắn giữa hai đầu nối.
3. Nguyên lý hoạt động
-
Mô-men xoắn từ động cơ được truyền qua hub đầu vào, tiếp tục truyền qua bộ phận đàn hồi (Spider) và sau đó đến hub đầu ra.
-
Trong quá trình hoạt động, phần tử đàn hồi hấp thụ rung động và sai lệch nhẹ giữa hai trục.
-
Khi có tải đột ngột hoặc va đập, phần tử PU sẽ biến dạng để giảm sốc, bảo vệ thiết bị cơ khí khỏi hư hỏng.

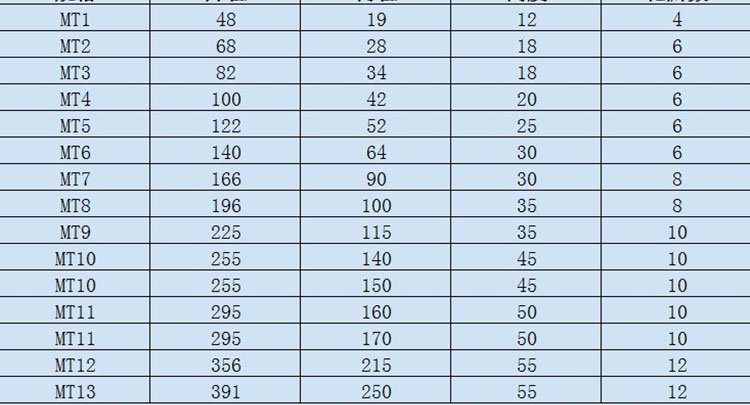

4. Thông số kỹ thuật (tham khảo)
Thuộc tính | Giá trị điển hình |
---|---|
Vật liệu hub | Nhôm, gang hoặc thép |
Vật liệu đàn hồi | Polyurethane nhập khẩu |
Độ cứng đàn hồi | 85–98 Shore A |
Mô-men xoắn truyền tải | 0.5 Nm đến >500 Nm |
Tốc độ làm việc tối đa | Lên đến 6000 – 8000 vòng/phút |
Sai lệch bù trừ | Lệch tâm: ~0.2–0.5 mm, lệch góc: 1–1.5° |
Nhiệt độ làm việc | -40°C đến +100°C (tức thời 120°C) |
5. Ứng dụng
Khớp nối MT được ứng dụng rộng rãi trong:
-
Bơm và quạt công nghiệp
-
Động cơ điện nhỏ và trung bình
-
Máy chế biến thực phẩm, máy nén khí
-
Hộp số, máy dệt, máy in
-
Thiết bị truyền động tự động và bán tự động
6. Ưu điểm
-
Cấu trúc đơn giản, dễ lắp đặt và thay thế.
-
Khả năng giảm rung, giảm sốc tốt.
-
Giá thành hợp lý, phù hợp cho nhiều loại máy móc.
-
Không cần bôi trơn, bảo trì đơn giản.
-
Bảo vệ các bộ phận truyền động khi có sự cố tải đột ngột.
