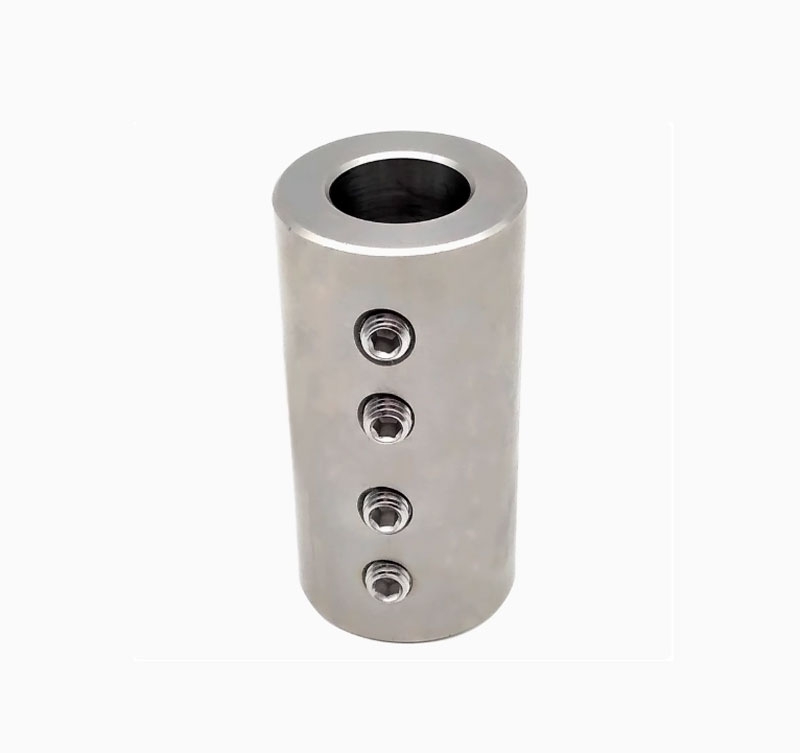

Mô Tả Chi Tiết: Khớp Nối Trục Cứng Inox 304 – Coupling Cứng Motor – Trục Kết Nối Có Rãnh Chốt
Khớp nối trục cứng bằng inox 304 là loại khớp nối cơ khí chuyên dùng để liên kết hai trục đồng tâm một cách chắc chắn và chính xác. Với thiết kế dạng ống liền khối không đàn hồi, sản phẩm truyền mô-men xoắn trực tiếp từ trục động cơ sang trục tải mà không bị biến dạng, rất phù hợp cho các ứng dụng yêu cầu độ chính xác cao và độ cứng vững tuyệt đối.
Cấu Tạo:
-
Chất liệu: Làm từ thép không gỉ inox 304 nguyên khối, có khả năng chống ăn mòn, chống gỉ sét cao, chịu lực và nhiệt tốt, thích hợp cả trong môi trường ẩm ướt hoặc công nghiệp nặng.
-
Thiết kế dạng ống tròn liền khối: Cho khả năng truyền lực trực tiếp, không bị lệch pha hay trễ mô-men.
-
Lỗ lắp trục có rãnh then (keyway): Giúp liên kết cố định với trục, tăng độ bám và chống trượt khi chịu tải mô-men lớn.
-
Bu lông siết chắc chắn: Thường sử dụng vít lục giác hoặc vít đầu côn để ép sát trục và giữ chặt liên kết.
-
Gia công chính xác CNC: Bề mặt nhẵn bóng, lỗ lắp chuẩn đường kính, đảm bảo độ đồng tâm và cân bằng tốt.

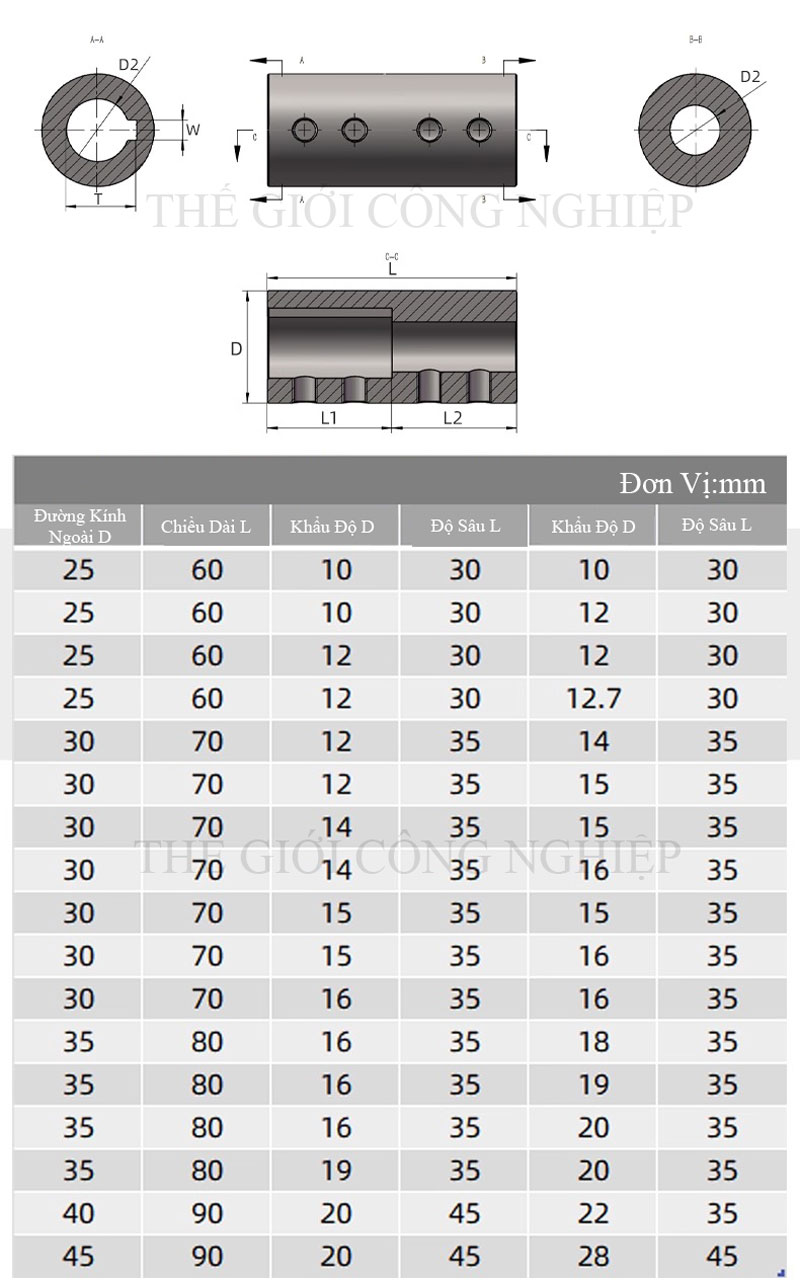

Thông Số Kỹ Thuật (có thể tuỳ chọn theo yêu cầu):
-
Chất liệu: Inox 304
-
Đường kính ngoài: 18 – 50 mm (tuỳ model)
-
Chiều dài tổng thể: 25 – 60 mm
-
Đường kính trục lắp: 4 mm – 25 mm
-
Loại khớp: Khớp cứng 2 đầu có rãnh chốt
-
Dạng liên kết: Siết vít và rãnh chốt truyền động
-
Tốc độ làm việc tối đa: 3000 – 6000 vòng/phút (tùy kích thước và ứng dụng)
Ứng Dụng:
-
Liên kết trục motor với trục máy, trục vít me, trục truyền động trong các hệ thống:
-
Máy CNC, máy in 3D, máy cắt laser, robot công nghiệp
-
Trục vít tải, băng tải, hộp số, trục truyền cơ khí
-
Các ứng dụng truyền động yêu cầu độ cứng vững và chính xác cao
-
Ưu Điểm Nổi Bật:
-
Kết cấu chắc chắn, không biến dạng, không đàn hồi.
-
Truyền lực trực tiếp, không trễ, phù hợp các cơ cấu yêu cầu phản ứng tức thời.
-
Chống ăn mòn vượt trội, hoạt động bền bỉ trong môi trường khắc nghiệt.
-
Dễ lắp đặt, thay thế nhanh, không cần bảo trì thường xuyên.
