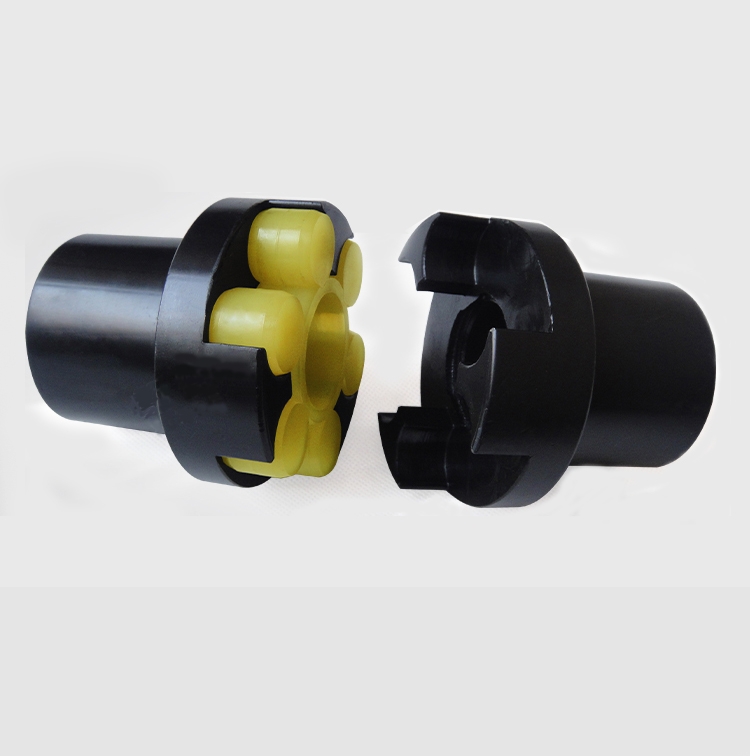

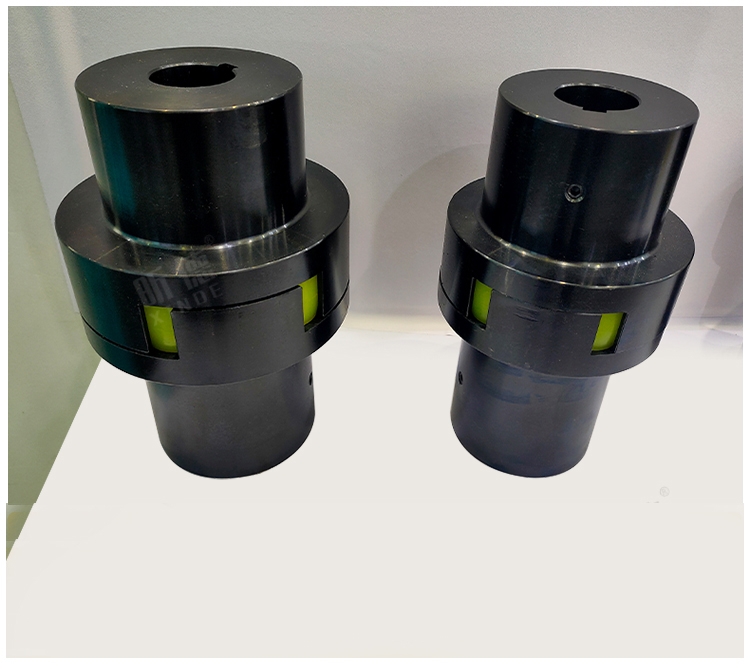

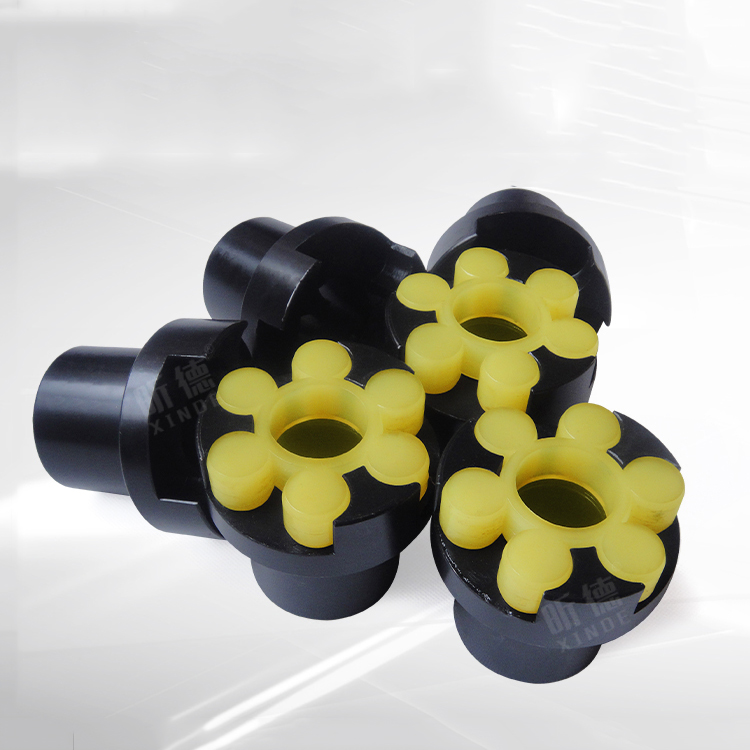

1. Cấu tạo:
Khớp nối trục ML là khớp nối cứng loại mặt bích, dùng để truyền mô-men xoắn giữa hai trục đồng trục một cách chính xác và ổn định, gồm các thành phần chính sau:
-
Hai đầu khớp nối (đầu mặt bích):
-
Hình tròn, có lỗ lắp trục và hệ lỗ bắt bu lông đối xứng nhau.
-
Có thể có chốt định tâm hoặc gờ định vị để giữ thẳng hàng hai đầu trục.
-
-
Bu lông và đai ốc liên kết:
-
Dùng để siết chặt hai mặt bích lại với nhau, đảm bảo khớp nối làm việc như một khối thống nhất.
-
2. Vật liệu chế tạo:
-
Thân khớp:
-
Thép C45, thép carbon hoặc thép hợp kim – chịu mô-men xoắn lớn và chịu va đập.
-
Có thể xử lý bề mặt: phun sơn, mạ kẽm, hoặc phủ oxit đen để tăng độ bền và chống gỉ.
-
-
Bu lông – ốc:
-
Thép cấp bền cao (8.8 hoặc 10.9), một số ứng dụng dùng inox nếu cần chống ăn mòn.
-
3. Nguyên lý hoạt động:
Khi hai đầu trục được gắn vào khớp nối ML và siết chặt bằng bu lông, mô-men xoắn được truyền từ đầu này sang đầu kia mà không có sự biến dạng hoặc gián đoạn, đảm bảo sự đồng bộ tuyệt đối trong quá trình quay. Khớp ML không có bộ phận đàn hồi, nên chỉ dùng khi độ thẳng hàng giữa hai trục được đảm bảo chính xác.

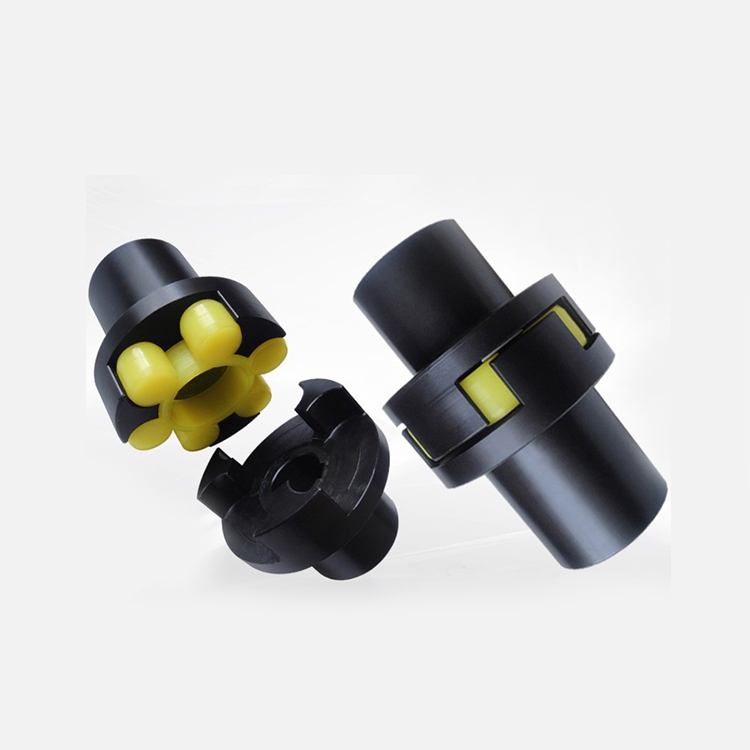

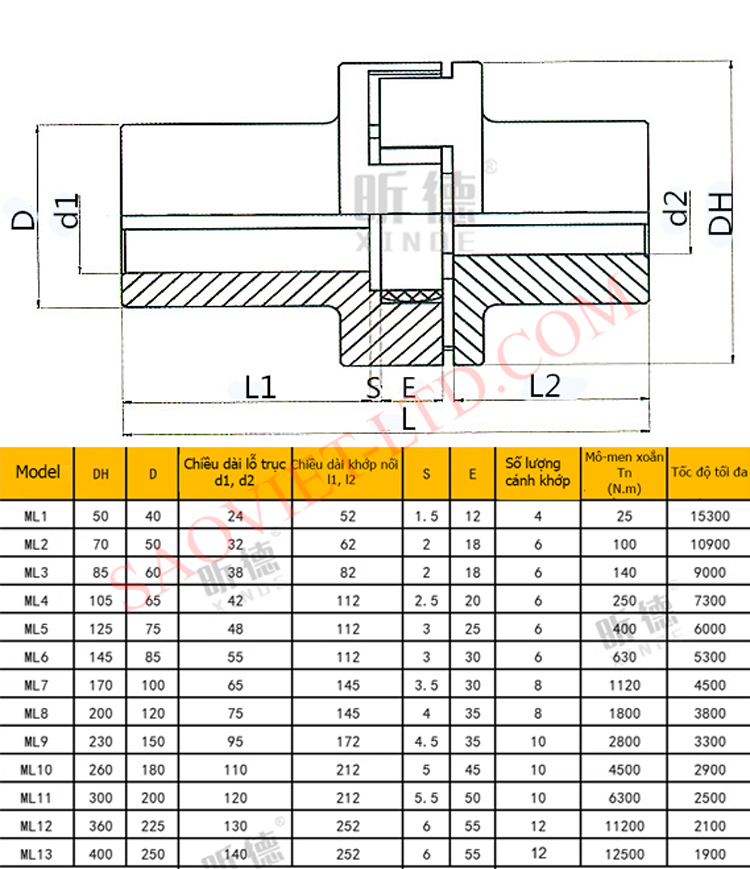

4. Thông số kỹ thuật cơ bản:
-
Đường kính trục: Ø10mm – Ø100mm (hoặc đặt theo yêu cầu).
-
Mô-men xoắn cho phép: Từ vài Nm đến vài nghìn Nm.
-
Vật liệu: Thép C45, gang, thép không gỉ (tùy chọn).
-
Tốc độ làm việc: Lên tới 3.000 – 5.000 vòng/phút (tùy kích cỡ).
-
Sai lệch cho phép: Gần như không bù sai lệch, chỉ cho phép rất nhỏ (0.01 – 0.03mm).
5. Ứng dụng:
-
Dùng trong các hệ thống truyền động đòi hỏi độ chính xác cao như:
-
Máy công cụ CNC
-
Máy dập, máy ép
-
Máy gia công kim loại
-
Truyền động bơm, hộp số, mô tơ – trục tải
-
6. Ưu điểm:
-
Truyền mô-men xoắn hiệu quả, không độ trễ.
-
Cấu tạo chắc chắn, chịu tải lớn.
-
Không có bộ phận hao mòn, tuổi thọ cao.
-
Phù hợp với hệ thống có trục được căn chỉnh chính xác.
