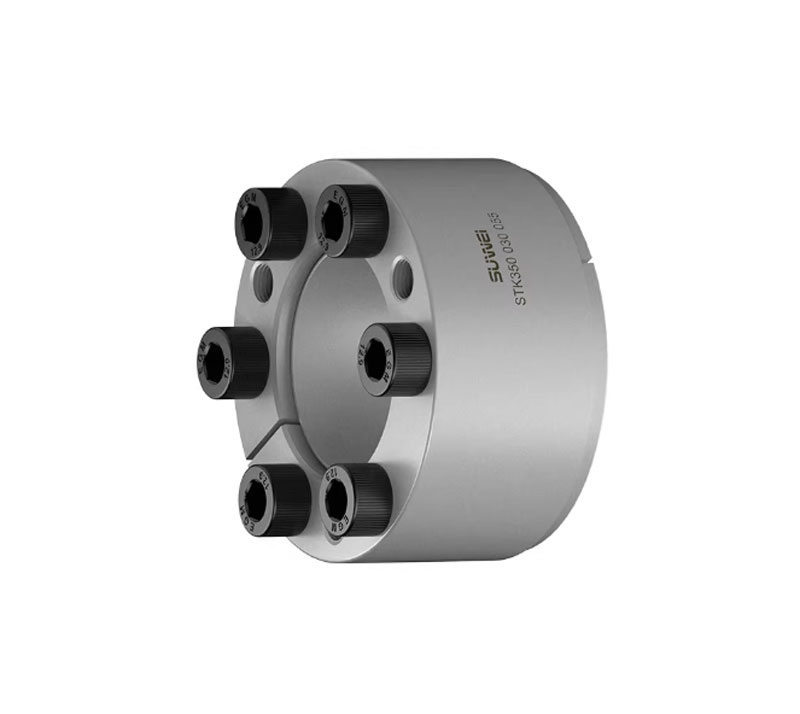

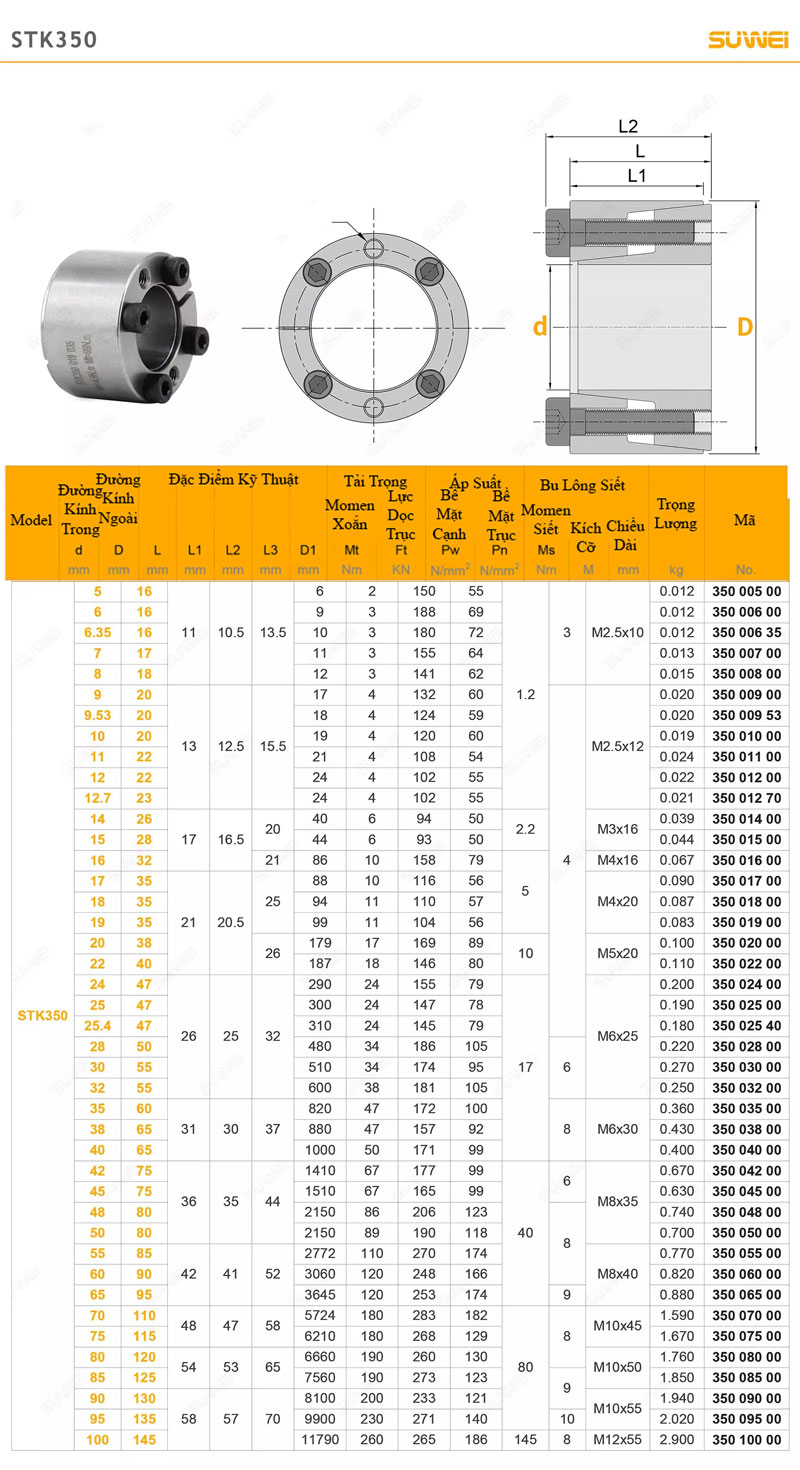

🛠️ Mô tả chi tiết Khóa khớp trục không then STK350
1. Giới thiệu chung
STK350 là thiết bị khóa trục không then (Keyless Locking Device) dùng để liên kết chặt giữa trục và bộ phận lắp ghép như bánh răng, puly, đĩa xích, khớp nối… mà không cần gia công rãnh then. Thiết bị truyền mô-men xoắn bằng lực ma sát nén, tạo kết nối cứng vững, đồng tâm cao và không có độ rơ.
2. Cấu tạo
🔹 Ống côn khóa (Locking Sleeve):
Là bộ phận trung tâm có dạng ống côn đôi hoặc nhiều lớp côn lồng nhau. Khi siết bu lông, các mặt côn trượt tương đối, tạo lực ép hướng tâm lớn lên trục và lỗ moay-ơ.
🔹 Vòng ngoài & vòng trong:
Phân bố lực đều quanh chu vi, giúp bề mặt tiếp xúc đạt áp suất cao nhưng vẫn đồng đều, hạn chế biến dạng cục bộ.
🔹 Bu lông cường lực:
Thường dùng bu lông cấp bền cao (10.9–12.9), tạo lực siết dọc trục để chuyển hóa thành lực ép hướng kính.
🔹 Bề mặt tiếp xúc ma sát:
Gia công chính xác, độ nhám nhỏ, đảm bảo hệ số ma sát ổn định và khả năng truyền tải mô-men lớn.
3. Nguyên lý hoạt động
Khi bu lông được siết:
-
Các bề mặt côn bị ép trượt vào nhau.
-
Sinh ra lực nén hướng tâm lớn giữa ống khóa – trục – moay-ơ.
-
Lực ma sát sinh ra trên toàn bộ bề mặt tiếp xúc giúp truyền mô-men xoắn và lực dọc trục mà không cần then.
-
Khi tháo bu lông, lực ép mất đi, chi tiết có thể tháo rời dễ dàng.
4. Đặc điểm kỹ thuật nổi bật
✅ Truyền mô-men lớn, chịu tải va đập tốt
✅ Không có độ rơ, độ đồng tâm cao
✅ Phân bố ứng suất đều quanh trục
✅ Không làm suy yếu tiết diện trục như rãnh then
✅ Lắp đặt và tháo gỡ nhanh
✅ Tái sử dụng nhiều lần
✅ Làm việc ổn định ở tốc độ quay cao
5. Ứng dụng
STK350 được sử dụng rộng rãi trong:
🔸 Hệ truyền động động cơ – hộp số
🔸 Puly băng tải, bánh răng, đĩa xích
🔸 Trục máy công nghiệp, máy đóng gói
🔸 Thiết bị tự động hóa, máy chế biến
🔸 Các vị trí yêu cầu truyền tải mô-men cao và tháo lắp thường xuyên
6. Yêu cầu lắp đặt
📌 Bề mặt trục và lỗ moay-ơ phải sạch, không dầu mỡ
📌 Độ dung sai lắp ghép thường theo H7/h6
📌 Siết bu lông theo trình tự đối xứng và đúng mô-men quy định
📌 Không dùng chất bôi trơn trên bề mặt ma sát
