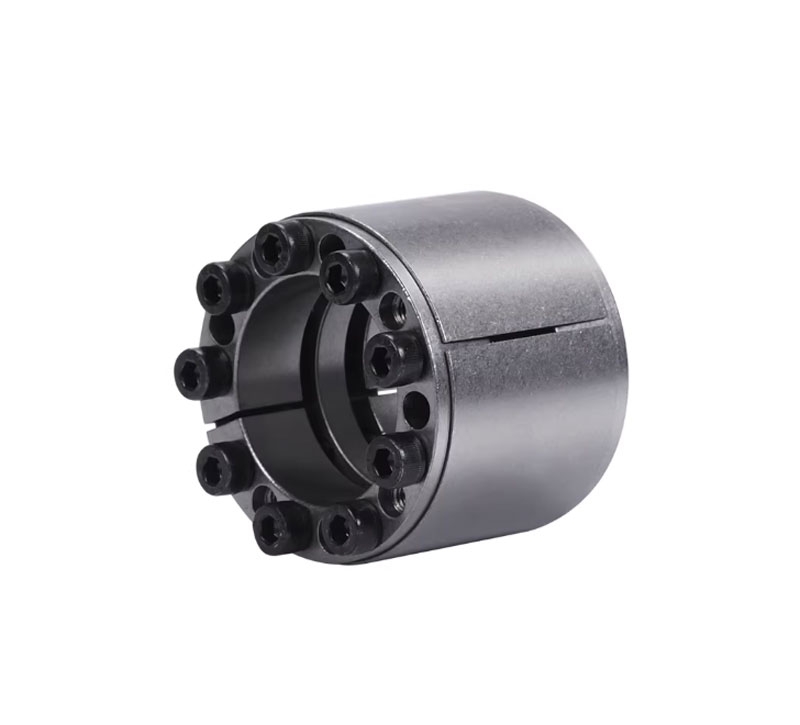

Mô tả chi tiết Khớp căng trục – Bộ khóa trục không then Z12A
1. Tổng quan
Khớp căng trục Z12A là bộ khóa trục không then (Keyless Locking Device), dùng để liên kết trục với các chi tiết truyền động như bánh răng, puly, bánh đà, khớp nối… thông qua lực ma sát ép chặt, không cần then hay rãnh then. Sản phẩm giúp truyền mô-men xoắn lớn, đảm bảo độ đồng tâm cao và giảm rung trong quá trình vận hành.
2. Cấu tạo
Khớp căng trục Z12A gồm các bộ phận chính:
-
Vòng trong: tiếp xúc trực tiếp với trục, tạo bề mặt kẹp chắc chắn.
-
Vòng ngoài: tiếp xúc với hub, puly hoặc bánh răng.
-
Ống giãn nở (ống côn ép): tạo lực ép hướng tâm khi siết bu lông.
-
Bu lông cường độ cao: dùng để siết chặt, tạo áp lực kẹp.
-
Vít tháo (vít đẩy): hỗ trợ tháo rời nhanh chóng khi bảo trì.
Tất cả các chi tiết được gia công chính xác cao, đảm bảo khả năng chịu tải và độ bền lâu dài.
3. Nguyên lý hoạt động
Khi siết đều các bu lông:
-
Ống giãn nở tạo lực ép đồng thời lên vòng trong và vòng ngoài.
-
Vòng trong ép chặt vào trục, vòng ngoài ép chặt vào hub.
-
Lực ma sát sinh ra đủ lớn để truyền mô-men xoắn và lực dọc trục mà không cần then.
Khi tháo, chỉ cần nới bu lông và sử dụng vít đẩy để tách khớp, không làm hỏng trục hoặc chi tiết lắp.
4. Đặc điểm và ưu điểm
-
Không cần then: loại bỏ rãnh then, giảm tập trung ứng suất trên trục.
-
Truyền mô-men lớn: phù hợp cho các hệ truyền động tải nặng.
-
Độ đồng tâm cao: giảm rung, giảm tiếng ồn khi vận hành.
-
Lắp đặt nhanh chóng: không cần gia công phức tạp, không cần ép nóng/lạnh.
-
Dễ điều chỉnh và tháo rời: thuận tiện cho bảo trì, thay thế.
-
Tuổi thọ cao: hạn chế mài mòn so với liên kết then truyền thống.

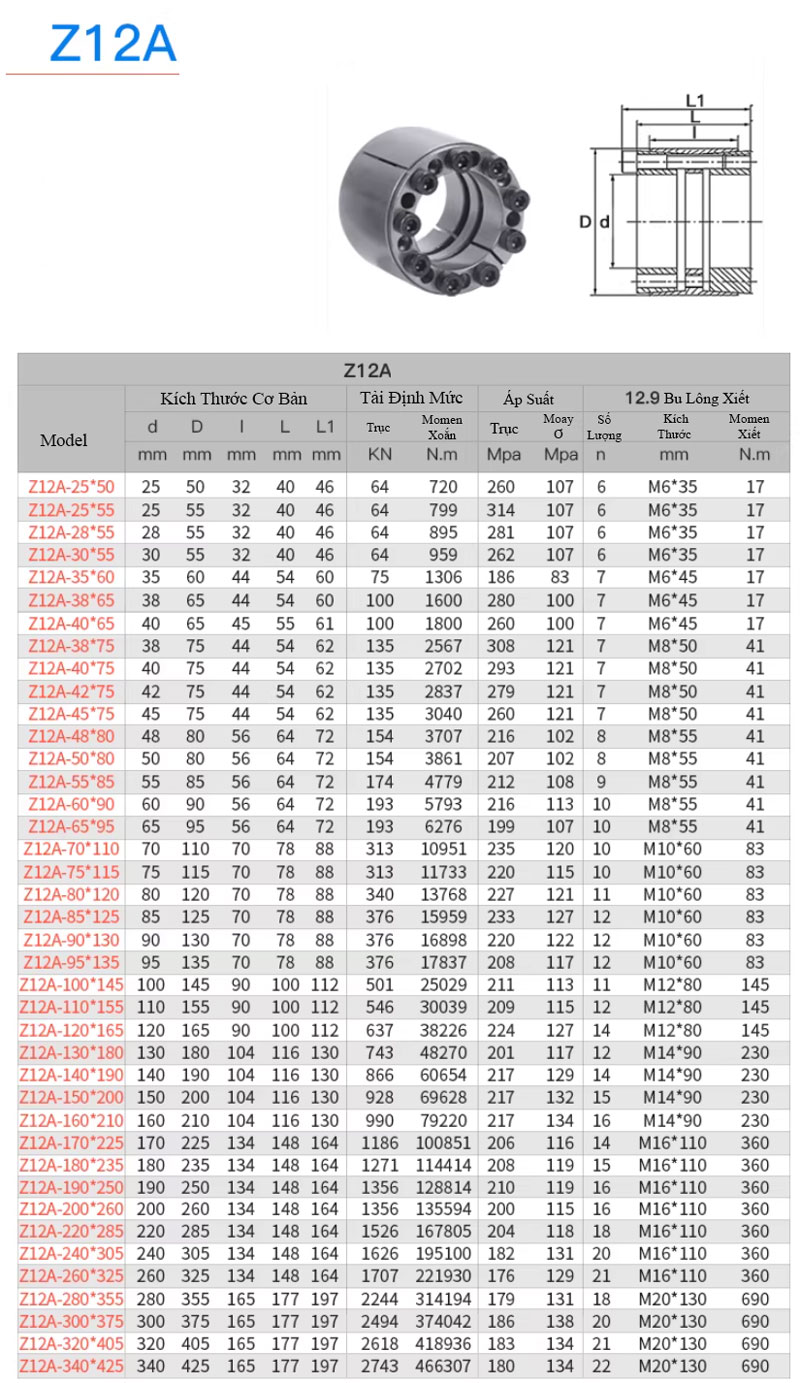

5. Thông số kỹ thuật tham khảo
-
Vật liệu: thép hợp kim chịu lực cao
-
Đường kính trục áp dụng: đa dạng theo từng mã Z12A
-
Khả năng chịu mô-men: cao, phù hợp tải trung bình đến tải nặng
-
Kiểu lắp: kẹp ma sát, không then
-
Độ chính xác gia công: cao, phù hợp cơ cấu yêu cầu độ ổn định
(Thông số cụ thể thay đổi theo từng kích thước Z12A)
6. Ứng dụng
Khớp căng trục Z12A được sử dụng rộng rãi trong:
-
Hệ truyền động động cơ – hộp số
-
Băng tải công nghiệp
-
Máy cơ khí chế tạo, máy đóng gói, máy tự động hóa
-
Thiết bị yêu cầu truyền mô-men lớn và độ chính xác cao
