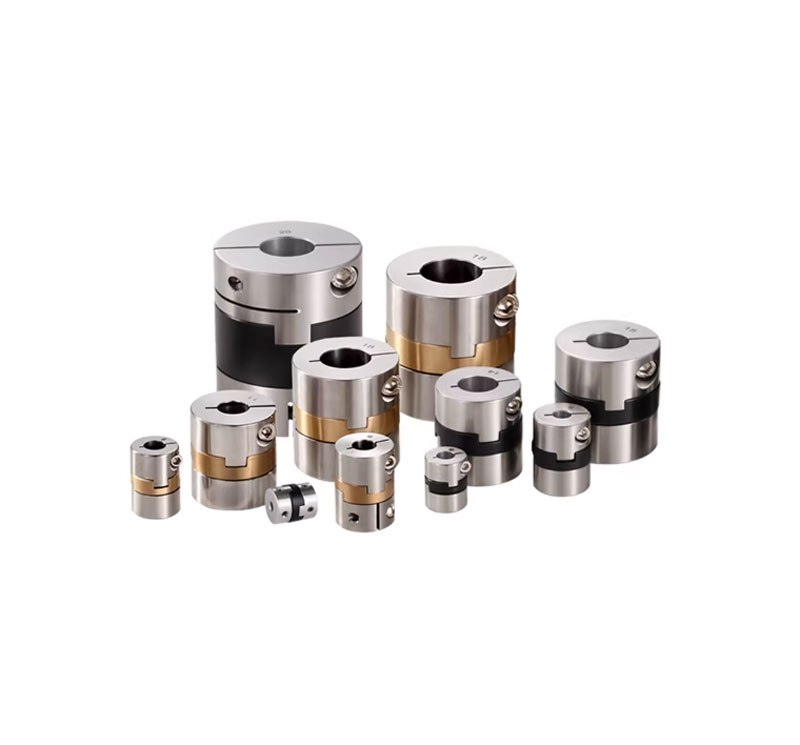

Mô tả chi tiết Khớp nối trượt chữ thập inox 304 – Khớp nối servo – Coupling cho trục vít me
1. Tổng quan
Khớp nối trượt chữ thập inox 304 là khớp nối servo độ chính xác cao, được thiết kế để liên kết trục động cơ servo với trục vít me, trục dẫn hướng hoặc trục truyền động trong các hệ cơ khí chính xác. Cấu trúc trượt chữ thập (Oldham coupling) cho phép bù sai lệch đồng tâm, lệch góc và lệch song song hiệu quả, đồng thời vẫn đảm bảo truyền mô-men ổn định và chính xác.
2. Cấu tạo
Khớp nối gồm các bộ phận chính:
-
Hai hub inox 304: gia công CNC chính xác, lỗ trục có thể khoan theo yêu cầu, cố định bằng vít chặn hoặc kẹp.
-
Đĩa trượt chữ thập (cross slider): nằm giữa hai hub, cho phép chuyển động trượt vuông góc, bù sai lệch trục.
-
Vít chặn (set screw): giúp cố định chắc chắn trục, hạn chế trượt khi truyền tải.
-
Rãnh dẫn hướng chính xác: đảm bảo chuyển động trượt mượt, giảm mài mòn.
3. Nguyên lý hoạt động
Khi trục động cơ quay:
-
Mô-men được truyền từ hub thứ nhất sang đĩa trượt chữ thập, sau đó sang hub còn lại.
-
Đĩa trượt cho phép hai trục không cần đồng tâm tuyệt đối, vẫn truyền động ổn định.
-
Cấu trúc này giúp giảm tải cho ổ trục, trục vít me và động cơ servo.
4. Đặc điểm kỹ thuật & ưu điểm
-
Bù sai lệch tốt: bù lệch tâm, lệch song song và lệch góc nhỏ.
-
Truyền động chính xác: khe hở nhỏ, phản hồi nhanh, phù hợp hệ servo.
-
Vật liệu inox 304: chống gỉ, chống ăn mòn, dùng tốt trong môi trường ẩm, dầu, hóa chất nhẹ.
-
Lắp đặt dễ dàng: không cần gia công phức tạp, tháo lắp nhanh.
-
Giảm rung & tiếng ồn: tăng độ ổn định cho hệ truyền động.
-
Tuổi thọ cao: chi tiết trượt làm việc ổn định, ít mài mòn.

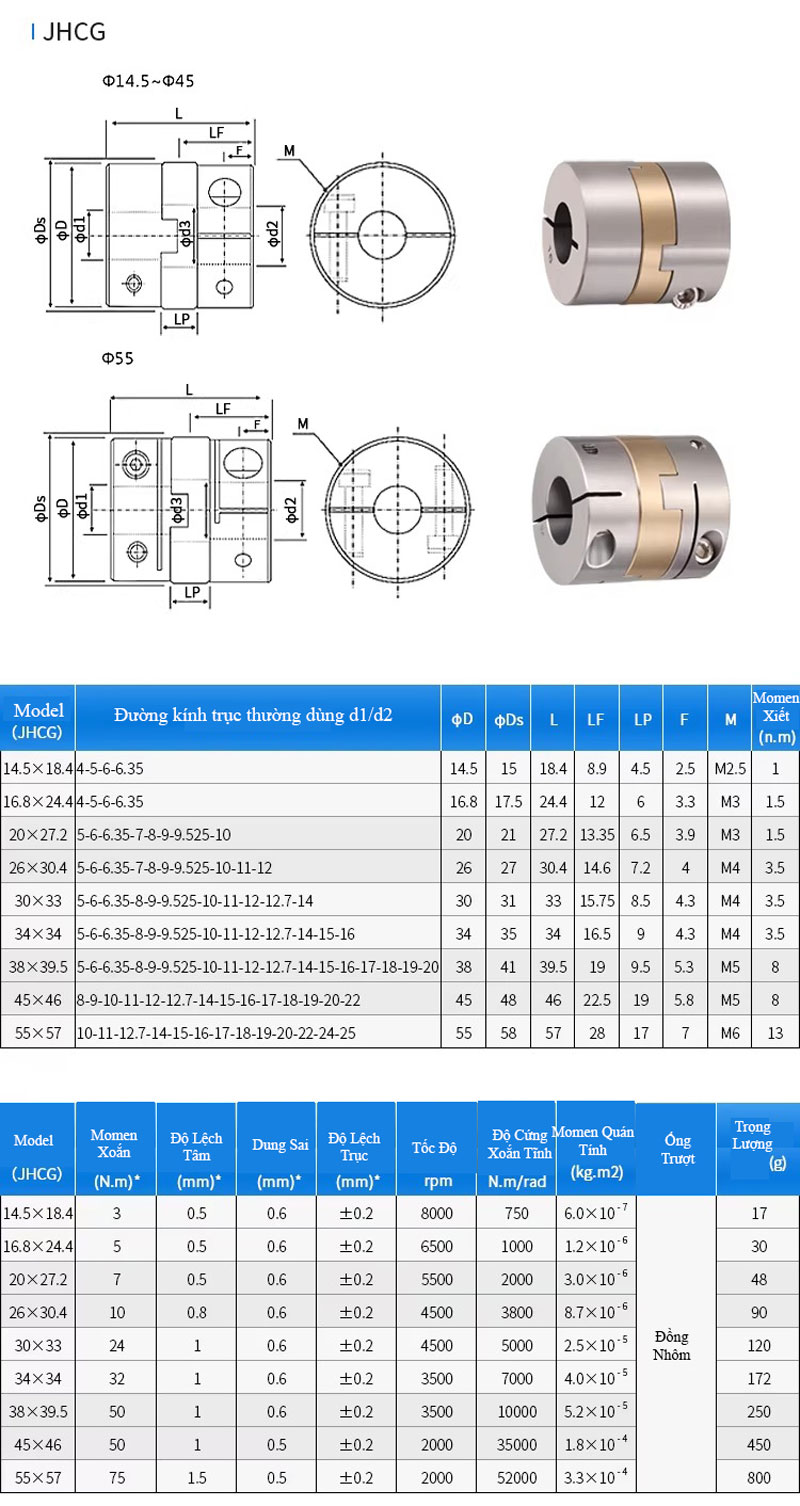

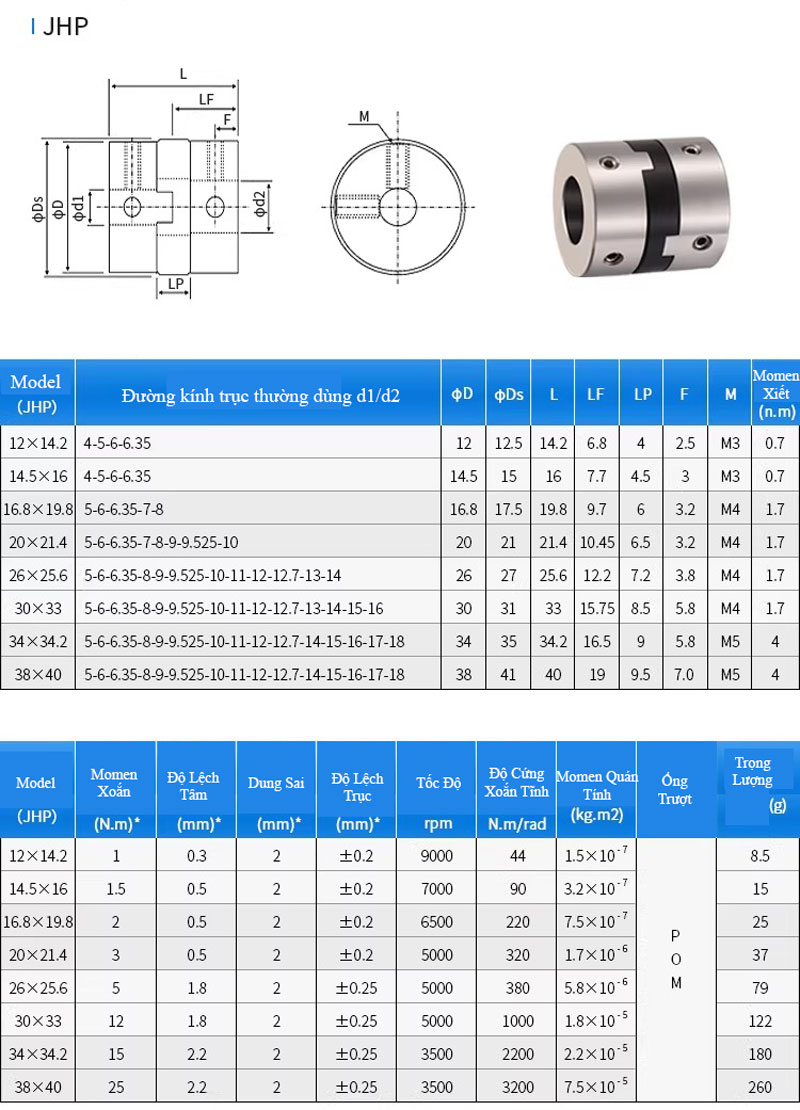

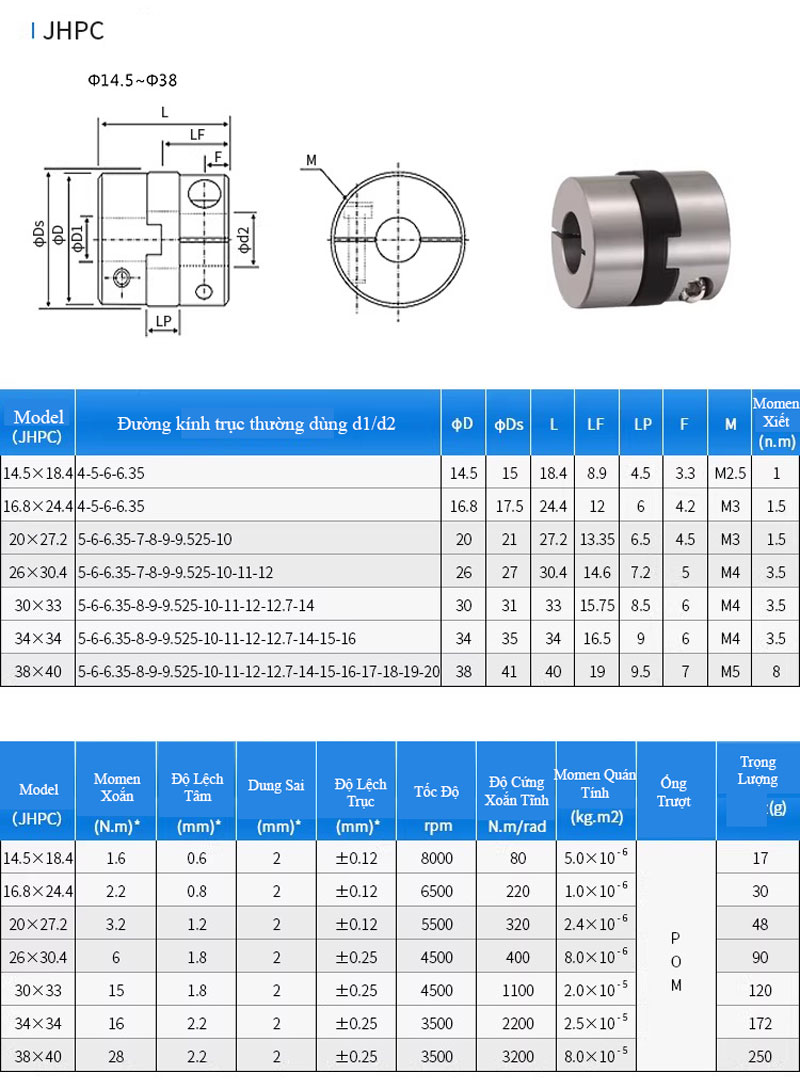

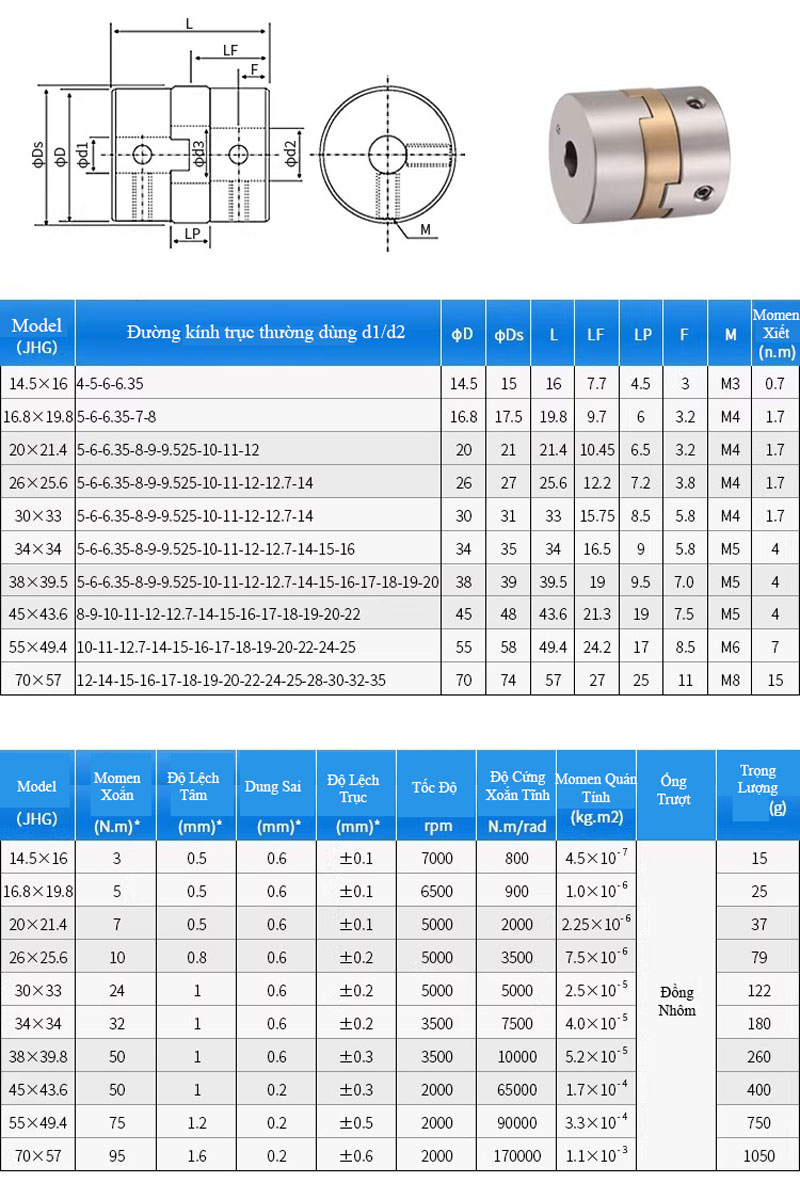

5. Thông số kỹ thuật tham khảo
-
Vật liệu: Inox 304
-
Kiểu khớp: Trượt chữ thập (Oldham coupling)
-
Đường kính trục áp dụng: theo tiêu chuẩn hoặc gia công theo yêu cầu
-
Phương thức cố định: vít chặn / kẹp trục
-
Độ chính xác truyền động: cao, phù hợp servo
-
Tốc độ làm việc: trung bình đến cao (tùy kích thước)
6. Ứng dụng
Khớp nối trượt chữ thập inox 304 được sử dụng phổ biến trong:
-
Hệ truyền động servo – vít me bi
-
Máy CNC, máy khắc, máy cắt laser
-
Thiết bị tự động hóa, robot công nghiệp
-
Máy đóng gói, máy in, thiết bị cơ khí chính xác
