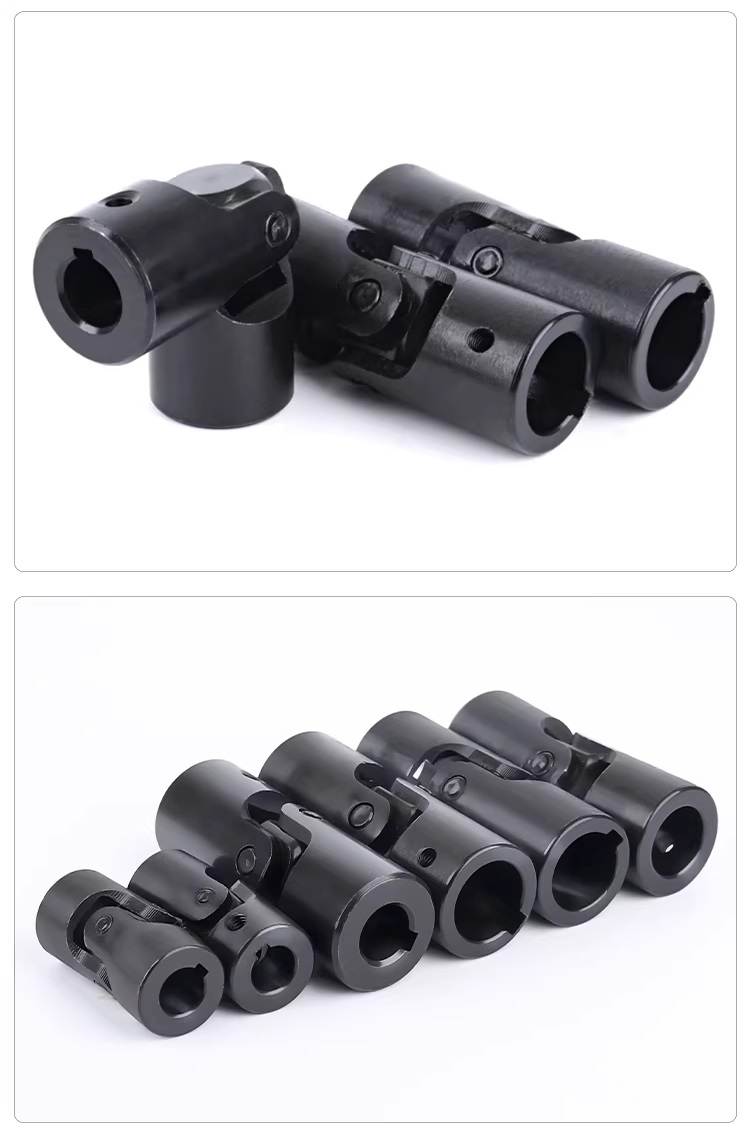

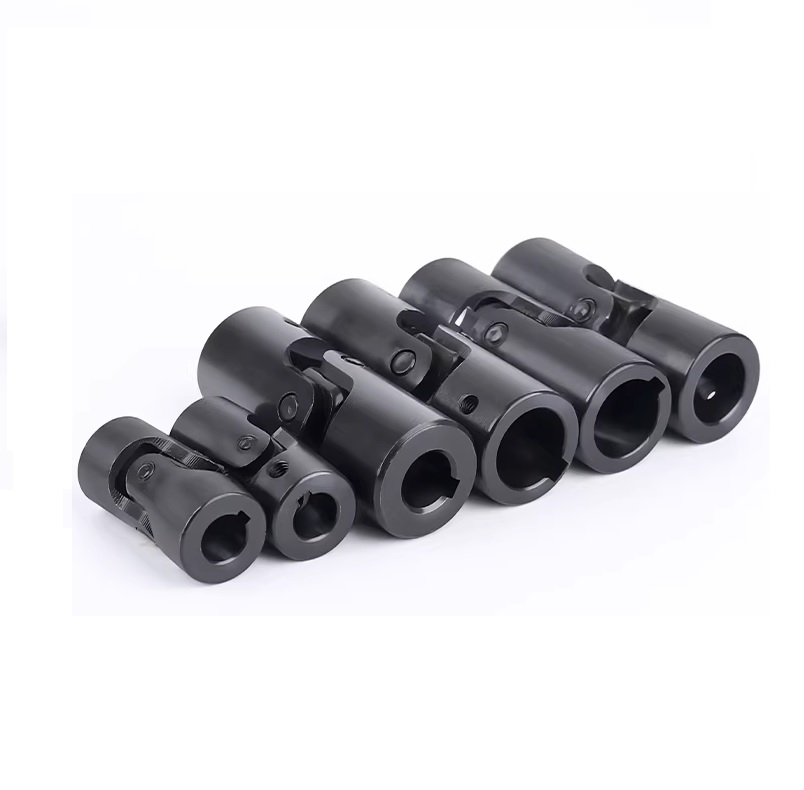

Mô tả chi tiết – Khớp nối các đăng chữ thập 2 đoạn độ chính xác cao
Khớp nối các đăng chữ thập 2 đoạn (double universal joint) là cụm truyền động chính xác dùng để truyền mô-men xoắn giữa hai trục không đồng trục, có sai lệch góc hoặc lệch tâm. Thiết kế hai khớp chữ thập liên kết qua đoạn trung gian ngắn giúp giảm dao động vận tốc góc, tăng độ ổn định quay và nâng cao độ chính xác truyền động so với khớp đơn.
Cấu tạo
-
2 khớp các đăng chữ thập (U-joint) bố trí đồng pha
-
Đoạn nối trung gian gia công đồng tâm cao
-
Chữ thập (spider) thép hợp kim tôi cứng, mài chính xác
-
Ổ kim (needle bearing) hoặc bạc trượt chính xác, ma sát thấp
-
Càng khớp (yoke) thép C45 / 40Cr / SCM, xử lý nhiệt tăng bền
-
Kiểu lắp: lỗ trơn, lỗ then, kẹp chẻ, then hoa theo yêu cầu
Đặc tính kỹ thuật
-
Truyền động êm ở tốc độ trung – cao
-
Giảm sai lệch vận tốc góc nhờ cấu hình hai khớp đồng pha
-
Bù sai lệch góc và sai số lắp ráp
-
Độ rơ nhỏ, độ cứng xoắn cao
-
Hiệu suất truyền mô-men lớn, tổn hao thấp
-
Làm việc tốt trong môi trường rung động

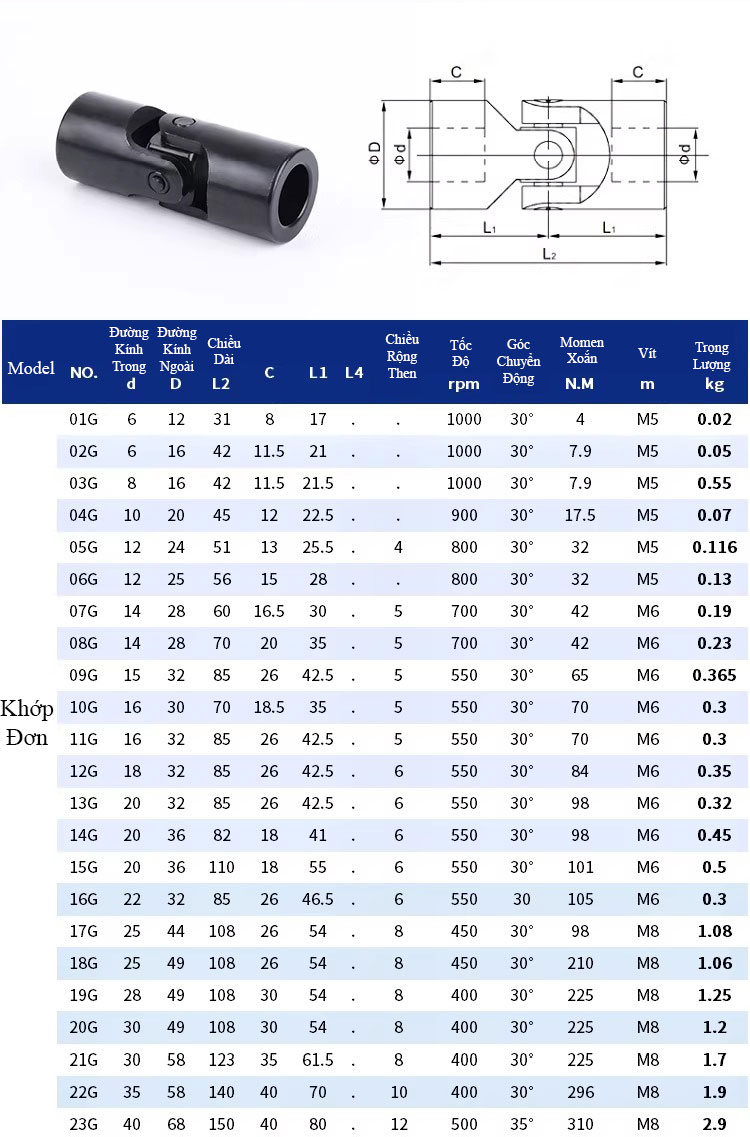

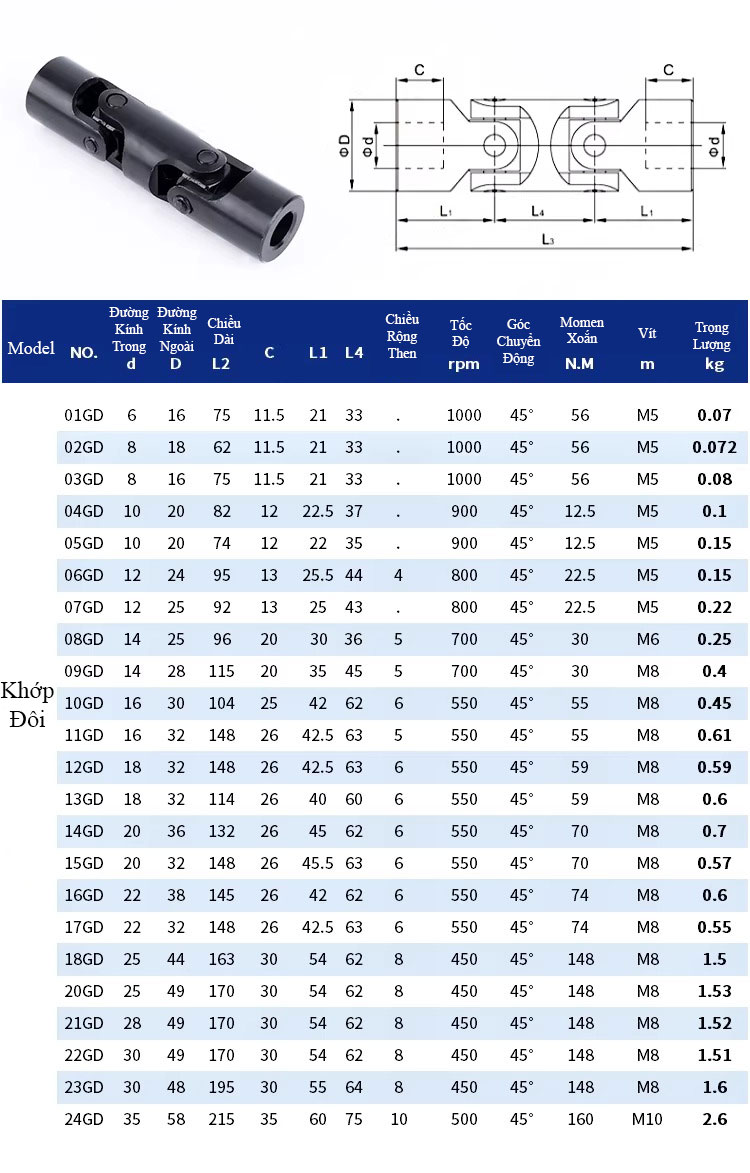

Thông số điển hình (tùy model)
-
Góc làm việc mỗi khớp: 10–30°
-
Tốc độ quay: đến vài nghìn vòng/phút
-
Vật liệu: thép hợp kim tôi cứng, mạ chống gỉ/phosphat hóa
-
Bôi trơn: mỡ chịu tải, có hoặc không có núm tra mỡ
Ứng dụng
-
Máy CNC, cơ cấu servo
-
Hệ thống tự động hóa, robot
-
Máy đóng gói, máy in, máy dệt
-
Thiết bị đo lường, cơ cấu chính xác
-
Truyền động trục ngắn cần bù lệch góc
Ưu điểm
-
Truyền mô-men ổn định, chính xác
-
Tuổi thọ cao, chịu tải tốt
-
Giảm rung và mài mòn hệ trục
-
Lắp đặt linh hoạt trong không gian hẹp
-
Bảo trì đơn giản
Khớp nối các đăng chữ thập 2 đoạn là giải pháp hiệu quả cho các hệ truyền động yêu cầu độ chính xác cao nhưng vẫn cần bù sai lệch trục trong quá trình lắp ráp và vận hành
