Mô tả chi tiết

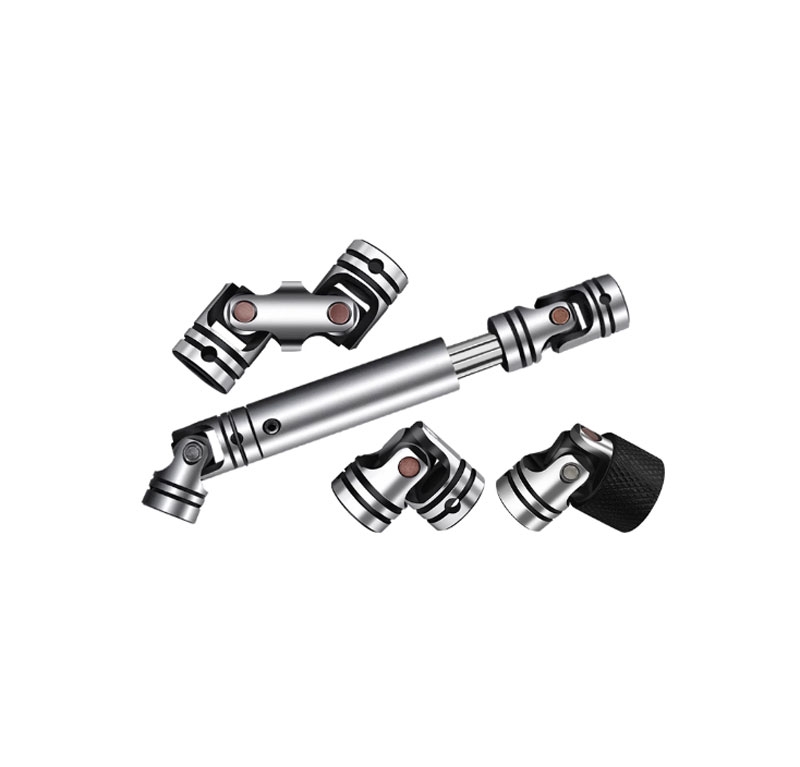

Khớp nối vạn năng SG / SGD là linh kiện truyền động cơ khí chính xác, được thiết kế dạng chữ thập (Universal Joint), dùng để truyền mô-men xoắn giữa hai trục không thẳng hàng hoặc lệch góc. Sản phẩm có hai phiên bản loại đơn (SG) và loại đôi (SGD), đáp ứng đa dạng yêu cầu về khả năng bù sai lệch và độ ổn định trong truyền động.

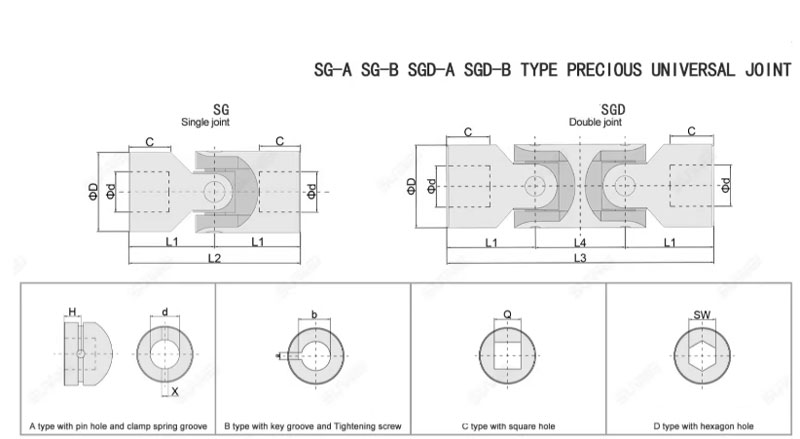

Cấu tạo
-
Khớp nối dạng chữ thập gồm trục chữ thập trung tâm và hai (hoặc bốn) càng khớp.
-
Loại đơn (SG): 1 khớp chữ thập, phù hợp góc lệch nhỏ.
-
Loại đôi (SGD): 2 khớp chữ thập ghép nối, cho phép bù góc lệch lớn và truyền động êm hơn.
-
Thân khớp và càng khớp gia công CNC chính xác cao.
-
Chốt và trục chữ thập bằng thép tôi cứng, chịu mài mòn tốt.
-
Bề mặt xử lý chống gỉ, tăng độ bền và tuổi thọ.

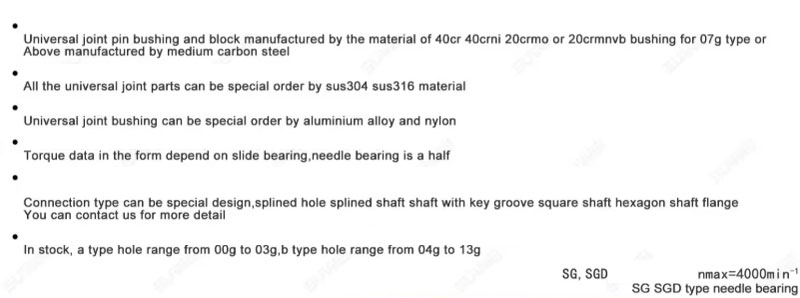

Chất liệu
-
Thép hợp kim chất lượng cao, độ bền cơ học lớn.
-
Chịu tải mô-men xoắn cao, ít biến dạng khi làm việc liên tục.
-
Đảm bảo độ chính xác truyền động trong thời gian dài.

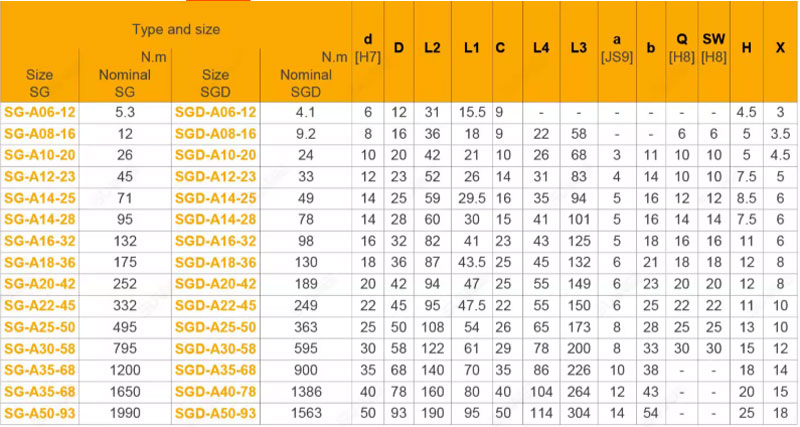

Đặc điểm kỹ thuật
-
Truyền mô-men ổn định khi trục bị lệch góc hoặc lệch tâm.
-
Độ rơ nhỏ, giảm rung và tiếng ồn khi vận hành.
-
Khả năng làm việc ở tốc độ cao.
-
Độ chính xác gia công cao, phù hợp hệ thống yêu cầu chuyển động chính xác.
Ứng dụng
-
Hệ thống truyền động cơ khí, máy công nghiệp.
-
Máy CNC, máy tự động hóa, robot công nghiệp.
-
Băng tải, máy đóng gói, thiết bị cơ điện.
-
Các cơ cấu truyền động không gian hẹp hoặc cần bù sai lệch lớn.
Nguyên lý hoạt động
-
Trục chữ thập cho phép hai trục quay với góc lệch nhất định mà vẫn truyền lực hiệu quả.
-
Với loại SGD (đôi), hai khớp chữ thập giúp cân bằng tốc độ góc, truyền động êm và chính xác hơn.
-
Giảm tải cho trục và ổ đỡ, tăng tuổi thọ hệ thống.
Ưu điểm
-
Độ chính xác cao, truyền lực ổn định.
-
Có lựa chọn loại đơn hoặc loại đôi, linh hoạt ứng dụng.
-
Chịu mài mòn, chịu tải tốt, tuổi thọ cao.
-
Ít rung, ít ồn, hoạt động bền bỉ.
-
Dễ lắp đặt, thay thế.
