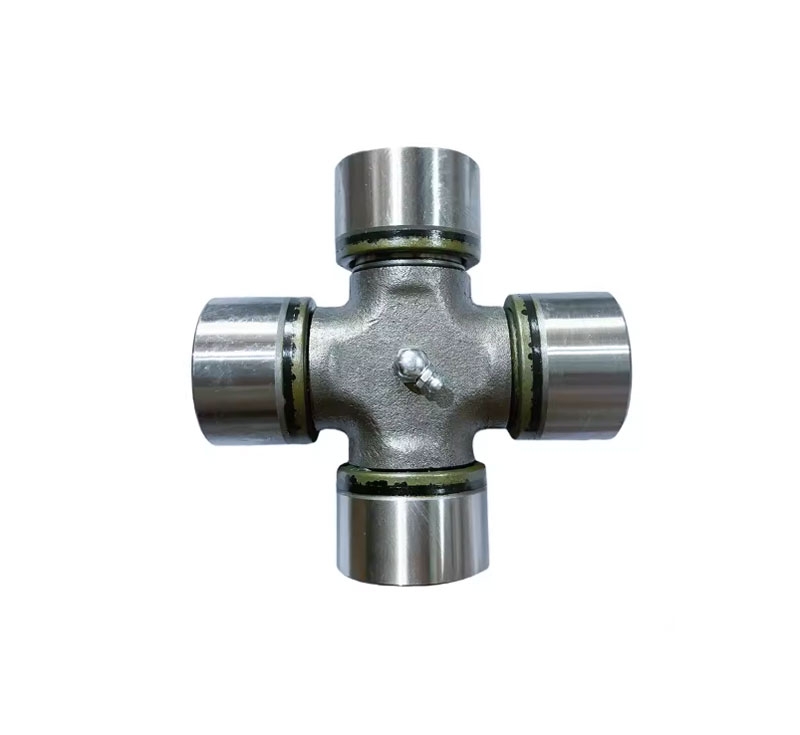

Chữ Thập Trục Cardan Máy Cày 30×88 / 35×98 / 39×118

Mô tả chi tiết Chữ Thập Trục Cardan Máy Cày 30×88 / 35×98 / 39×118

Chữ thập trục Cardan (bi chữ thập các đăng) là chi tiết quan trọng trong hệ thống truyền động của máy cày, máy kéo nông nghiệp. Bộ phận này có chức năng liên kết giữa hai trục truyền lực không đồng trục, cho phép truyền mô-men xoắn ổn định ngay cả khi có sự lệch góc trong quá trình vận hành.

Sản phẩm được thiết kế dạng hình chữ thập với 4 đầu trục, mỗi đầu được lắp vòng bi kim giúp chuyển động quay linh hoạt theo nhiều hướng. Nhờ đó, hệ thống truyền động hoạt động êm ái, giảm rung lắc và hạn chế mài mòn khi làm việc trong điều kiện tải nặng.

Cấu tạo

• Thân chữ thập làm từ thép hợp kim chất lượng cao, được xử lý nhiệt tăng độ cứng

• 4 đầu chốt tích hợp vòng bi kim chịu tải lớn

• Cốc bi gia công chính xác, đảm bảo độ đồng tâm cao

• Phớt chắn bụi và giữ mỡ bôi trơn, tăng tuổi thọ sử dụng

Thông số kích thước

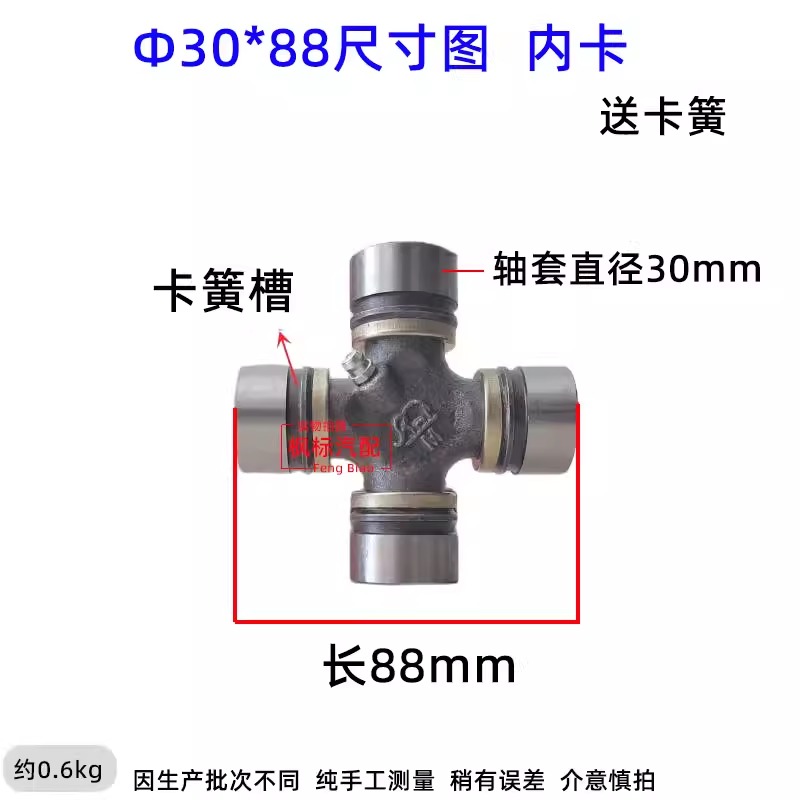

• 30×88: đường kính chốt 30mm, chiều dài tổng thể 88mm

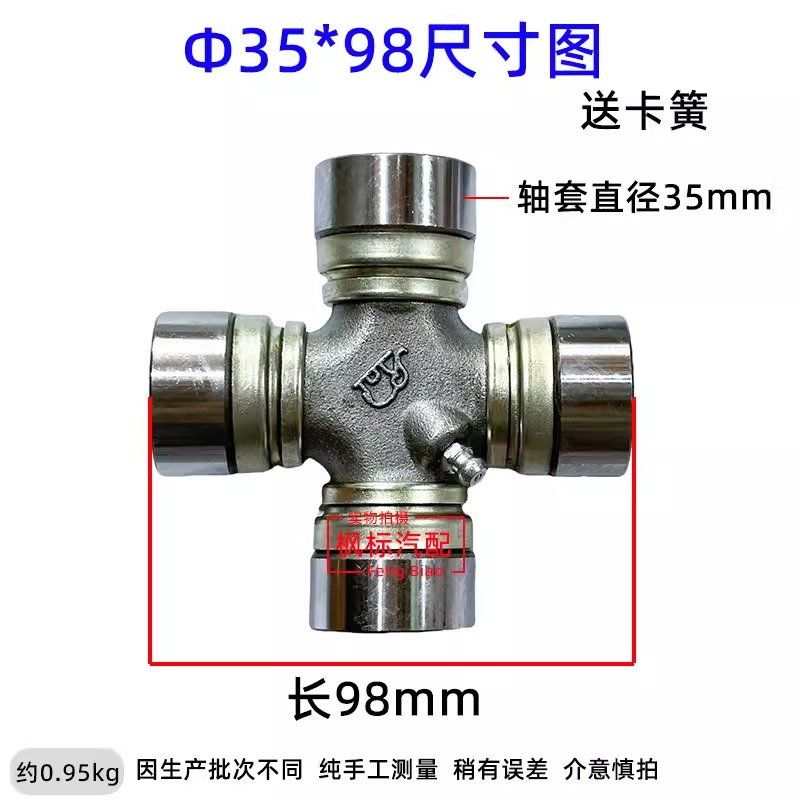

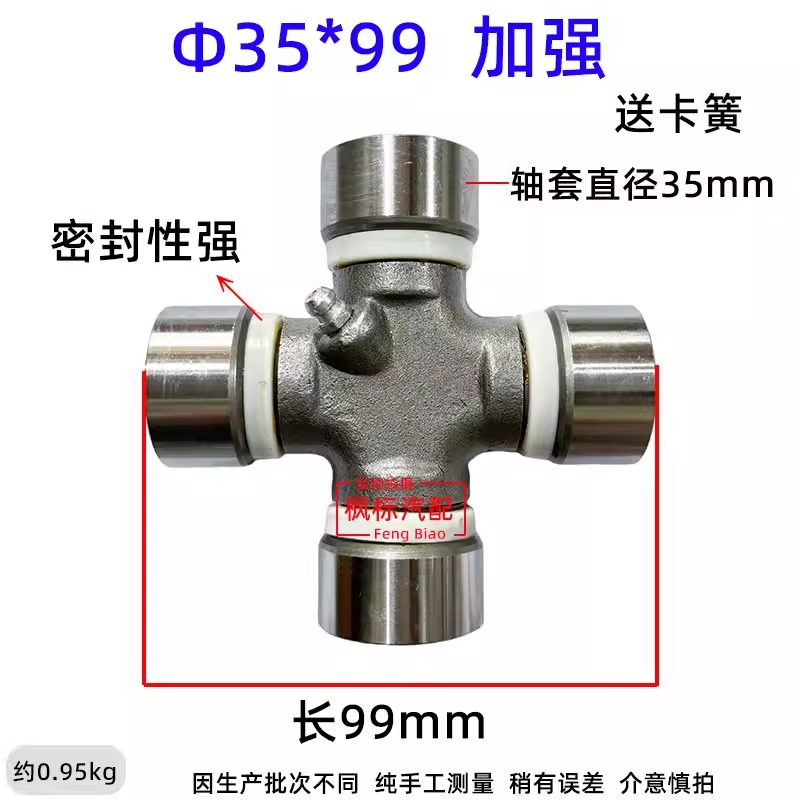

• 35×98: đường kính chốt 35mm, chiều dài tổng thể 98mm

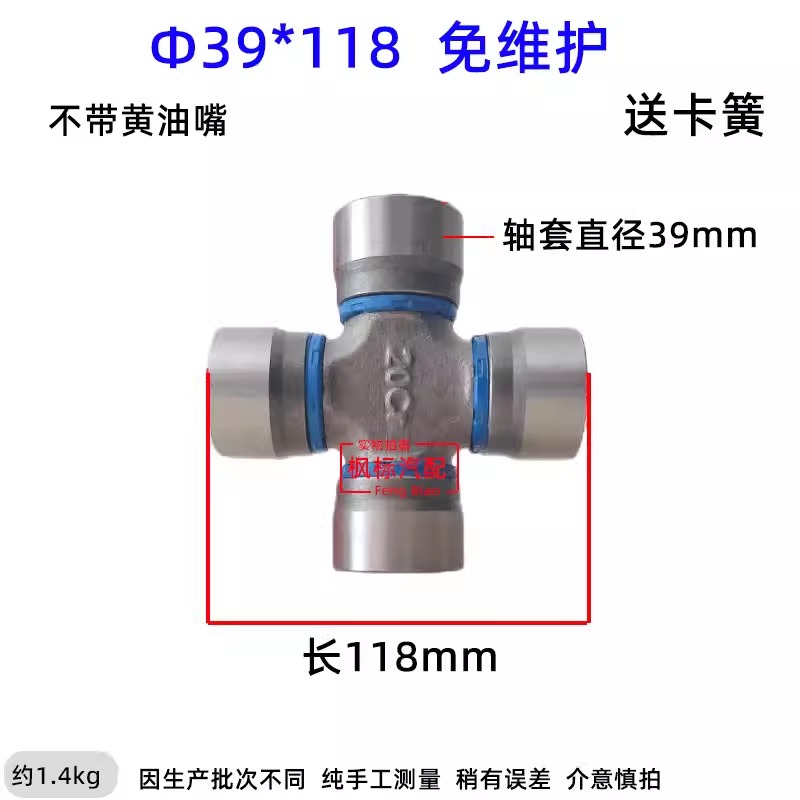

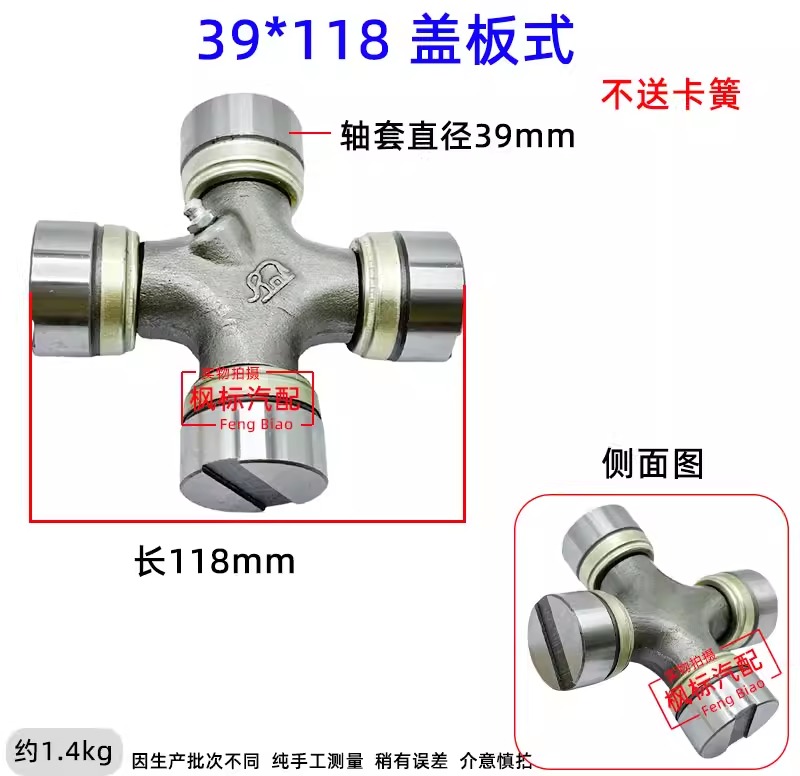

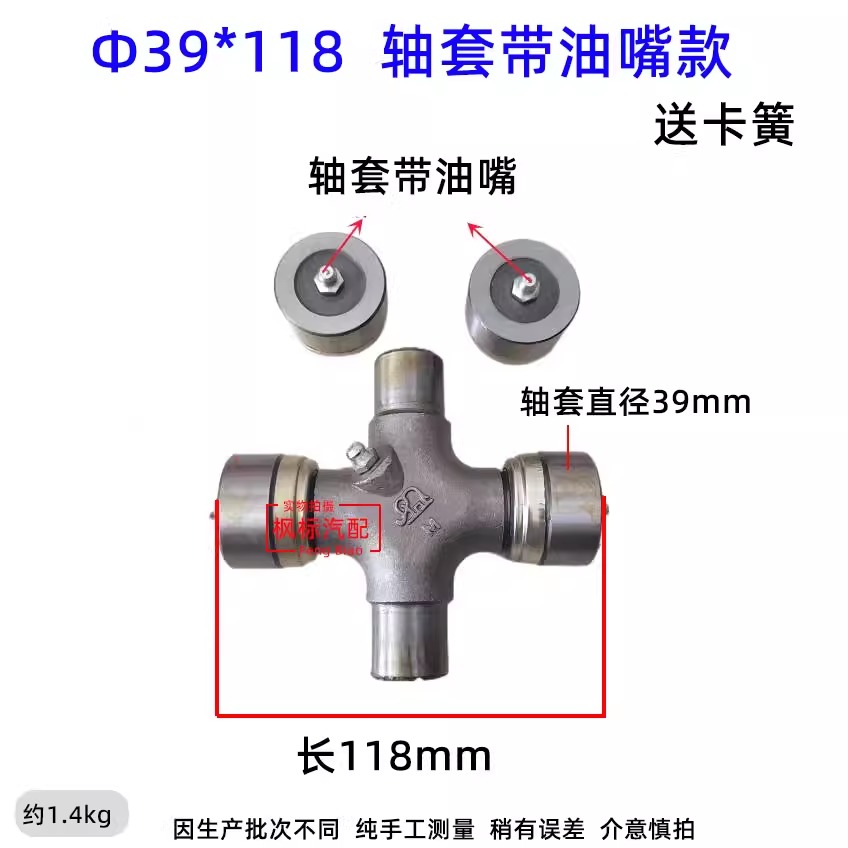

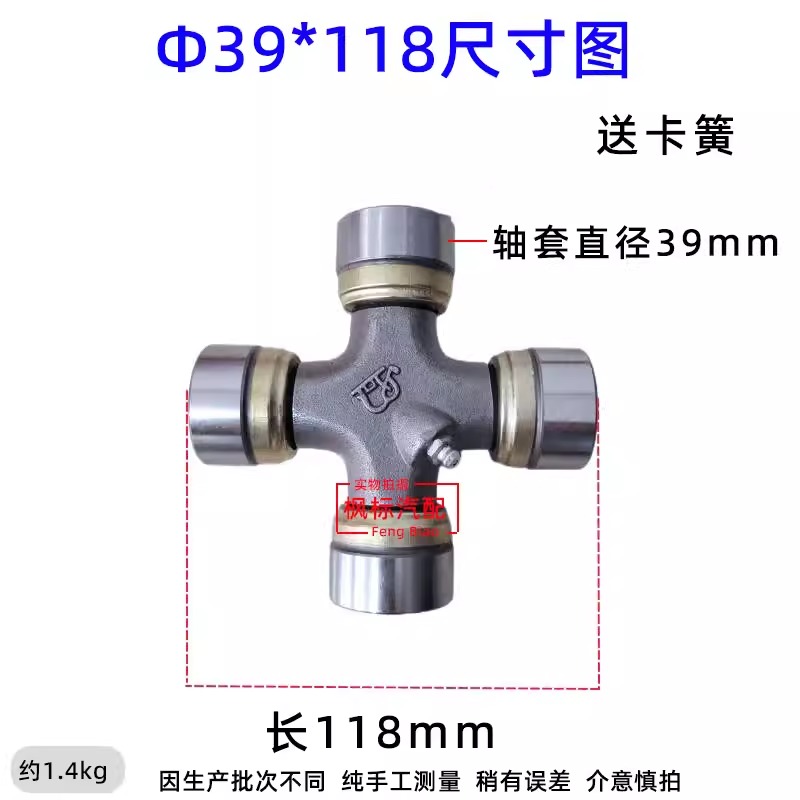

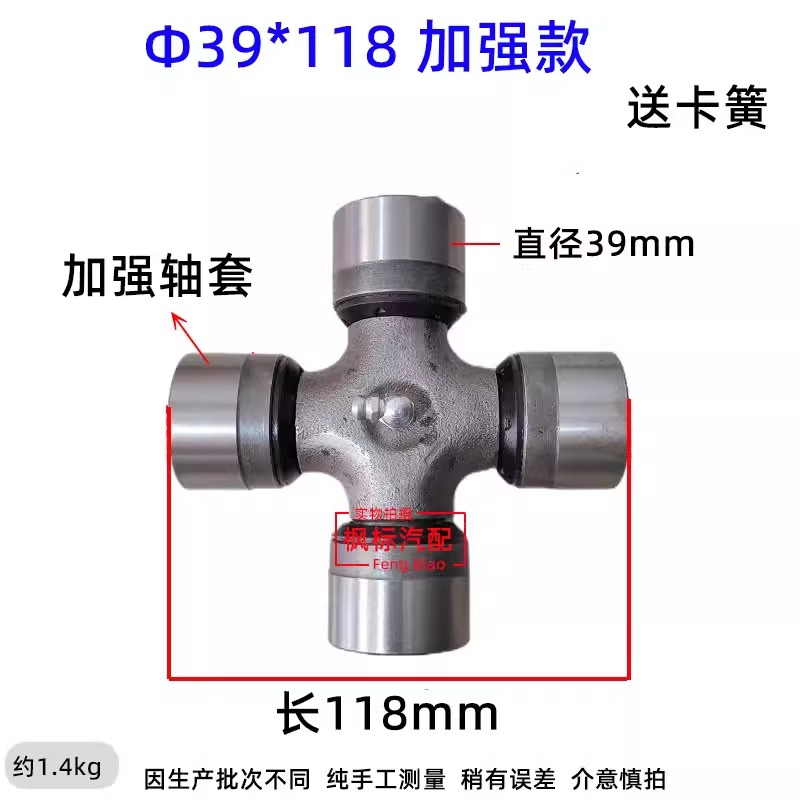

• 39×118: đường kính chốt 39mm, chiều dài tổng thể 118mm

Đặc điểm nổi bật

• Truyền lực ổn định, chịu mô-men xoắn lớn

• Hoạt động linh hoạt khi trục bị lệch góc

• Độ bền cao, chống mài mòn và biến dạng

• Giảm rung, giảm tiếng ồn trong quá trình vận hành

Ứng dụng

• Trục PTO máy cày, máy kéo nông nghiệp

• Hệ thống truyền động máy xới, máy làm đất

• Các thiết bị cơ giới sử dụng trục các đăng

Phân loại theo nhu cầu sử dụng

• 30×88: phù hợp máy nhỏ, tải nhẹ – trung bình

• 35×98: dùng cho máy công suất trung bình

• 39×118: dùng cho máy lớn, tải nặng, làm việc liên tục

Ưu điểm

• Tăng hiệu suất truyền động, giảm thất thoát năng lượng

• Hạn chế rung lắc, bảo vệ các chi tiết liên quan

• Tuổi thọ cao, dễ thay thế và bảo trì
