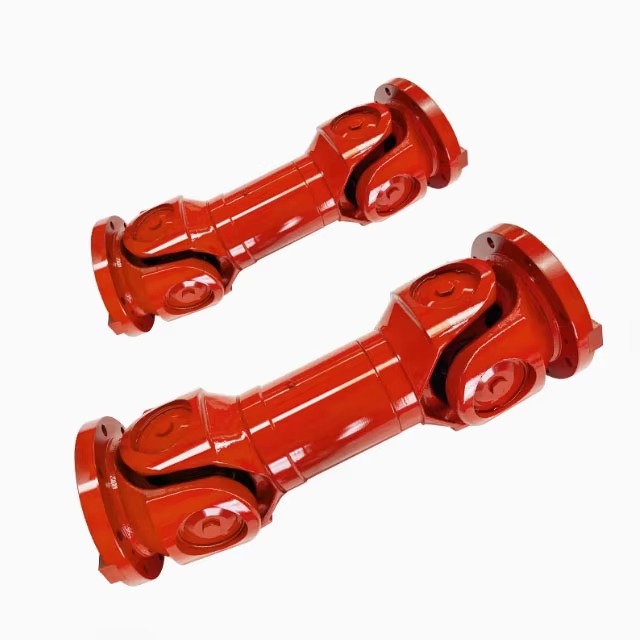

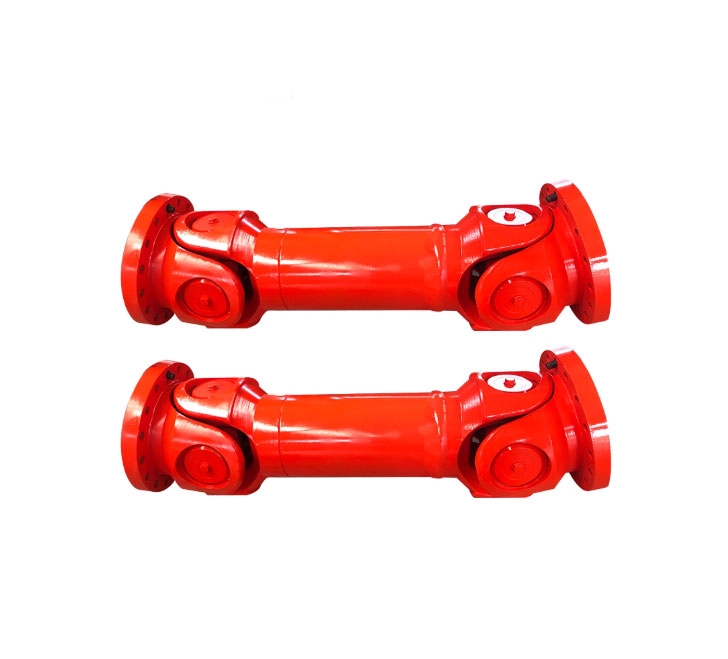

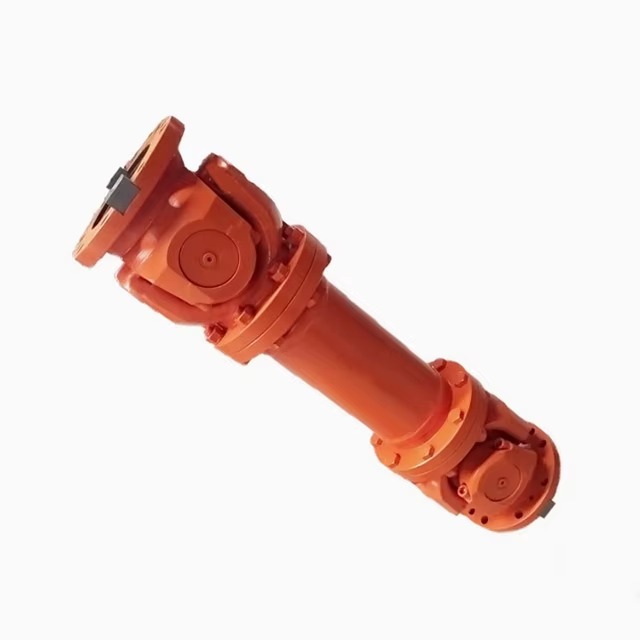

Mô tả chi tiết – Khớp Nối Trục Các Đăng Chữ Thập Có Trục Giãn Nở SWC
Khớp nối trục các đăng chữ thập có trục giãn nở SWC là dạng khớp nối truyền động công nghiệp chịu tải nặng, được thiết kế để truyền mô-men xoắn giữa hai trục không đồng trục, có khả năng bù trừ sai lệch lớn về góc, độ lệch tâm và độ thay đổi chiều dài trong quá trình vận hành. Dòng SWC thường được sử dụng trong các hệ thống truyền động công suất cao như máy cán thép, máy nghiền, máy ép, hệ thống băng tải, thiết bị cơ khí nặng và các dây chuyền công nghiệp liên tục.
Khớp SWC gồm cụm chữ thập (universal joint) ở mỗi đầu kết hợp với ống trục giãn nở ở giữa, cho phép điều chỉnh chiều dài linh hoạt theo yêu cầu lắp đặt. Cụm chữ thập được chế tạo từ thép hợp kim cường độ cao, được nhiệt luyện để tăng độ cứng và khả năng chịu mài mòn. Các bạc kim hoặc ổ lăn tích hợp trong cụm chữ thập giúp chuyển động ổn định, giảm rung lắc và hạn chế sinh nhiệt khi chạy liên tục ở tốc độ cao.

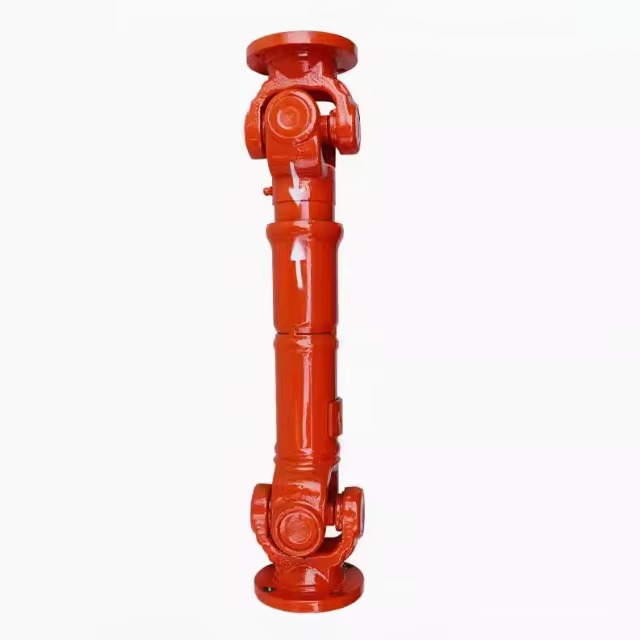

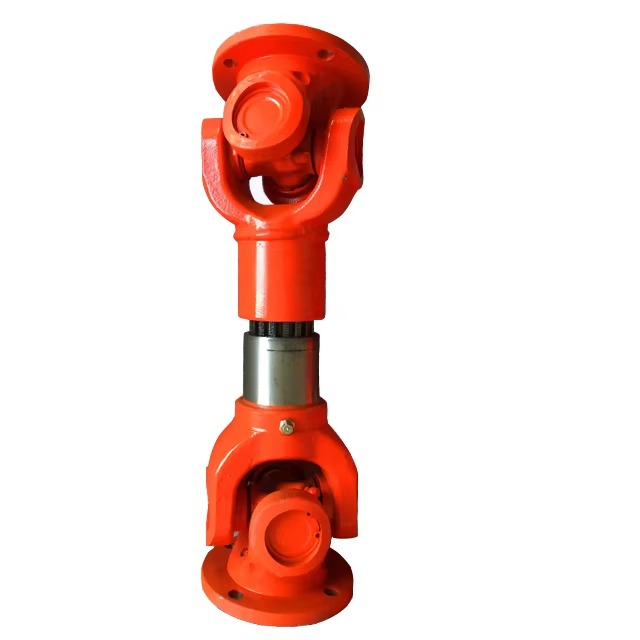

Ống nối giãn nở của khớp SWC có cấu tạo ống lồng (ống ngoài – ống trong), cho phép trục thay đổi chiều dài khi tải trọng thay đổi hoặc khi thiết bị giãn nở do nhiệt. Bề mặt trục được phun sơn hoặc mạ chống gỉ, thích hợp sử dụng trong môi trường ẩm, bụi hoặc có hóa chất nhẹ. Thiết kế của SWC cho phép bù sai lệch góc lớn hơn so với khớp nối thông thường, đồng thời chịu được mô-men xoắn rất cao mà không biến dạng.

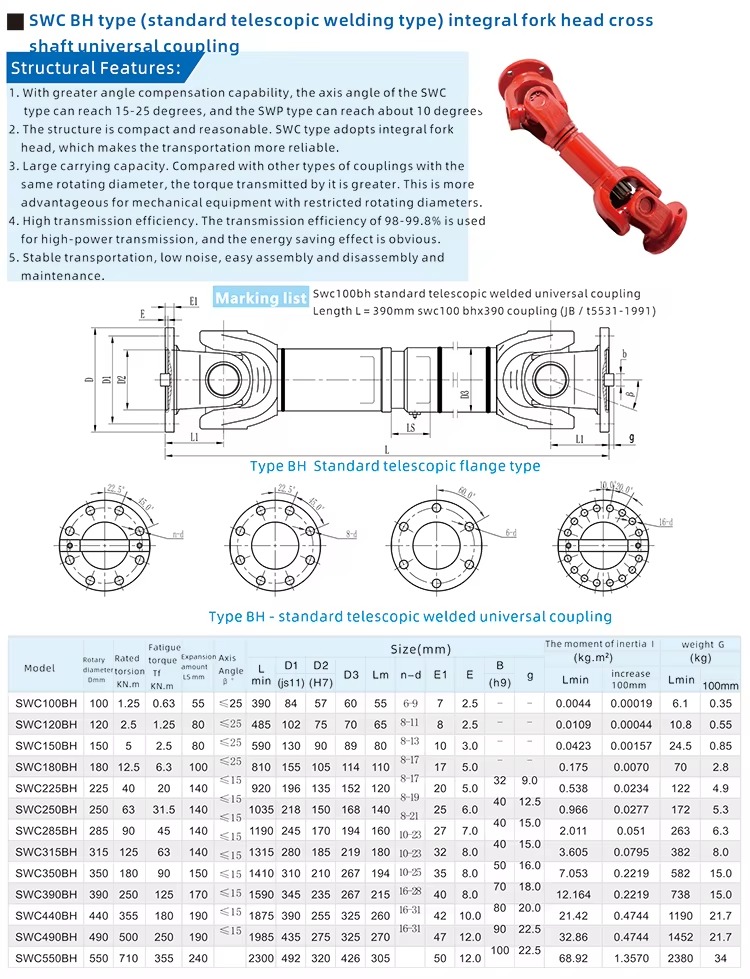

Khớp nối SWC có nhiều mã tùy theo kích thước và khả năng chịu tải, bao gồm SWC100, SWC120, SWC160, SWC250… đáp ứng nhiều dải công suất khác nhau. Việc lắp đặt và bảo dưỡng cũng đơn giản nhờ cơ chế bôi trơn định kỳ tại vị trí chữ thập, đảm bảo tuổi thọ lâu dài.
Với độ bền vượt trội, tính ổn định cao và khả năng làm việc trong điều kiện nặng nhọc, khớp nối trục các đăng chữ thập trục giãn nở SWC là giải pháp truyền động đáng tin cậy cho nhiều hệ thống cơ khí công nghiệp hiện đại.
