Mô tả chi tiết

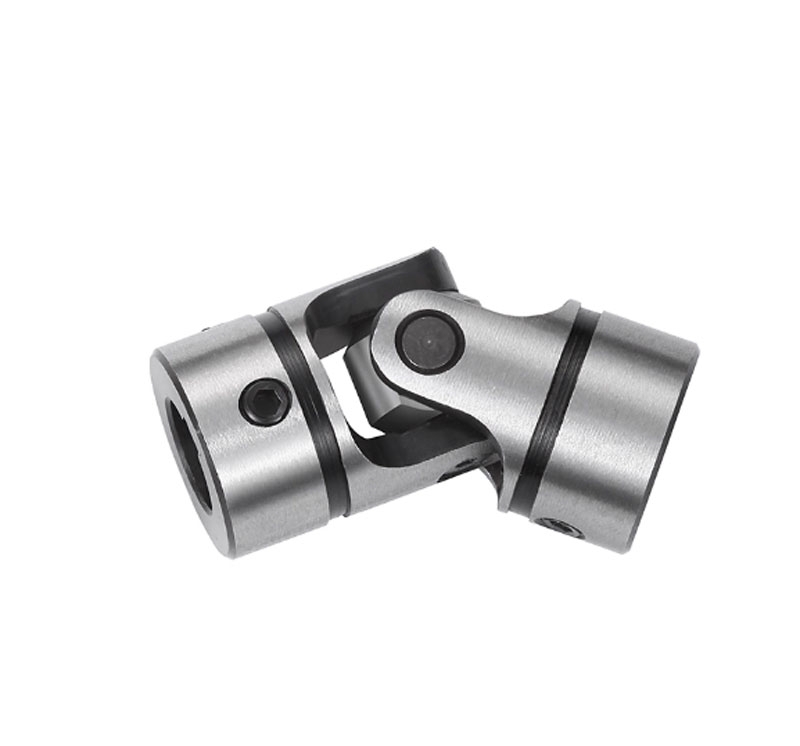

Khớp nối vạn năng HZ03 loại đơn dạng rãnh then là linh kiện cơ khí truyền động chính xác, được thiết kế để truyền mô-men xoắn giữa hai trục không đồng trục hoặc lệch góc. Sản phẩm phù hợp cho các hệ thống yêu cầu độ chính xác cao, truyền lực ổn định và hoạt động bền bỉ trong điều kiện làm việc liên tục.

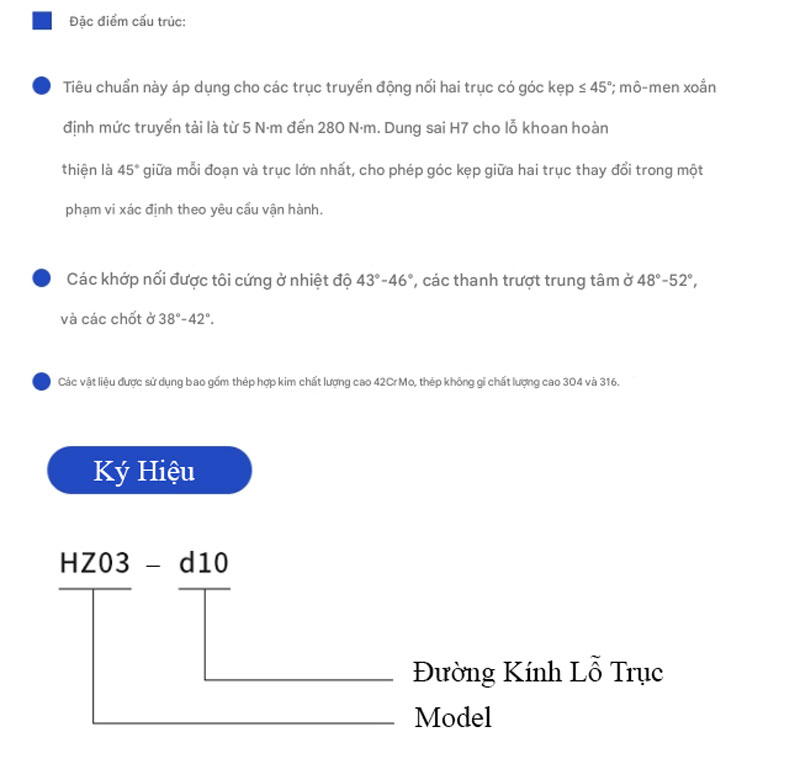

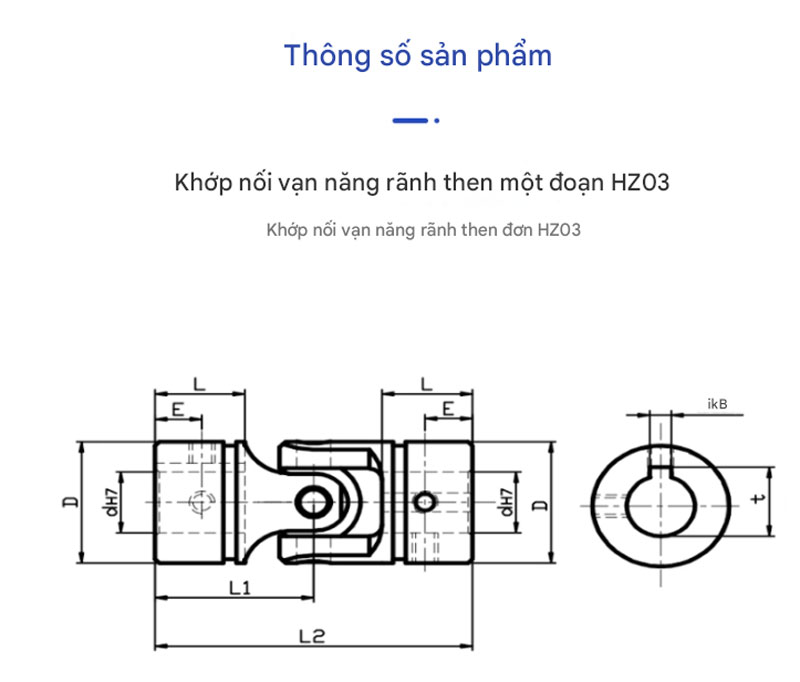

Cấu tạo
-
Khớp nối dạng vạn năng loại đơn gồm hai đầu trục và khớp chữ thập.
-
Hai đầu lỗ trục thiết kế dạng rãnh then, giúp liên kết chắc chắn với trục động cơ và trục tải.
-
Thân khớp được gia công CNC chính xác cao.
-
Khớp chữ thập và chốt xoay làm từ thép tôi cứng, chịu mài mòn tốt.
-
Bề mặt xử lý mạ chống gỉ hoặc oxy hóa đen, tăng tuổi thọ.
Chất liệu
-
Thép hợp kim chất lượng cao, độ cứng và độ bền cơ học lớn.
-
Chịu mô-men xoắn cao, ít biến dạng khi tải nặng.
-
Đảm bảo độ chính xác truyền động trong thời gian dài.

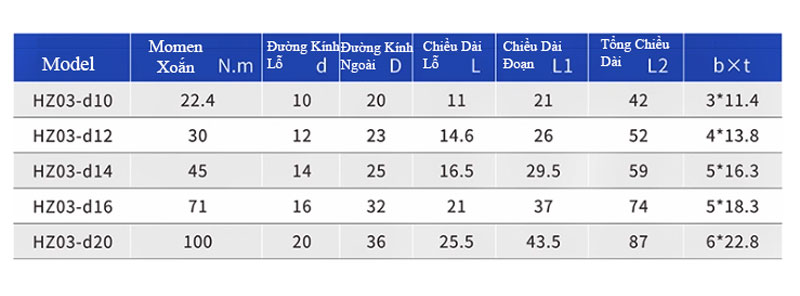

Đặc điểm kỹ thuật
-
Truyền mô-men xoắn ổn định ngay cả khi trục bị lệch góc.
-
Độ rơ nhỏ, giảm rung và tiếng ồn khi vận hành.
-
Dải kích thước đa dạng (d10 – d20), phù hợp nhiều đường kính trục.
-
Độ chính xác gia công cao, phù hợp hệ thống cơ khí chính xác.
Ứng dụng
-
Hệ thống truyền động cơ khí, băng tải, máy tự động hóa.
-
Máy CNC, máy đóng gói, thiết bị công nghiệp chính xác.
-
Cơ cấu truyền động có không gian lắp đặt hạn chế.
-
Thiết bị cần truyền lực ổn định và chính xác.
Nguyên lý hoạt động
-
Khớp chữ thập cho phép hai trục quay với góc lệch nhất định mà vẫn truyền lực hiệu quả.
-
Rãnh then đảm bảo mô-men được truyền trực tiếp, không trượt.
-
Giảm ứng suất lên trục và ổ trục trong quá trình vận hành.
Ưu điểm
-
Độ chính xác cao, truyền lực ổn định.
-
Liên kết rãnh then chắc chắn, an toàn khi tải lớn.
-
Chịu mài mòn, tuổi thọ cao.
-
Dễ lắp đặt, thay thế.
-
Phù hợp nhiều ứng dụng cơ khí và tự động hóa.
