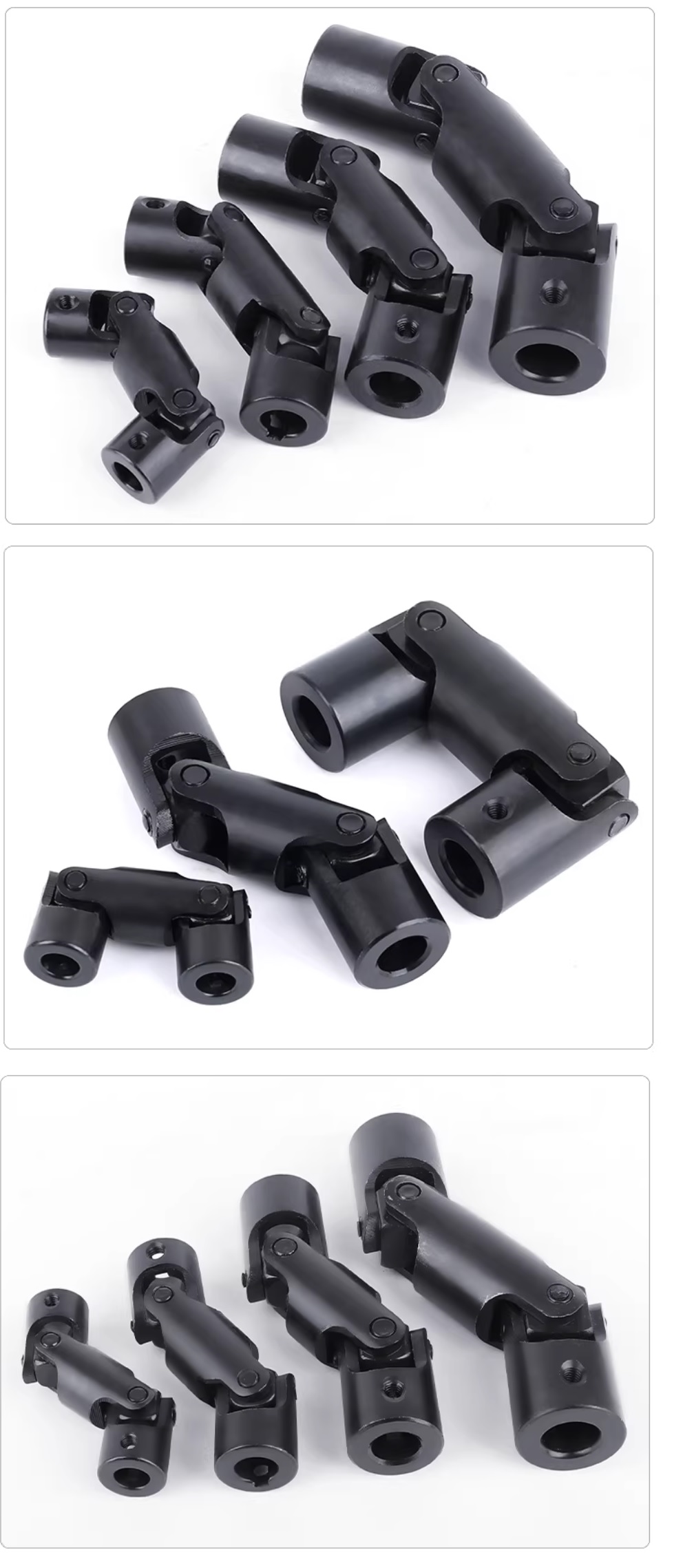

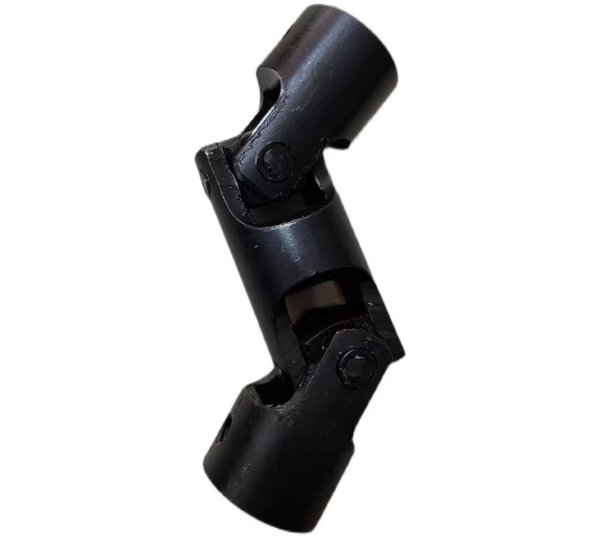

Khớp nối các đăng chữ thập 3 đoạn độ chính xác cao

Mô tả chi tiết – Khớp nối các đăng chữ thập 3 đoạn độ chính xác cao

Khớp nối các đăng chữ thập 3 đoạn là cụm truyền động cơ khí chính xác dùng để truyền mô-men xoắn giữa các trục không đồng trục, lệch tâm hoặc thay đổi góc làm việc trong không gian hẹp. Kết cấu 3 đoạn (double universal joint + trục trung gian) giúp bù sai lệch góc lớn hơn, giảm dao động tốc độ góc và nâng cao độ ổn định quay so với khớp đơn.

Cấu tạo

• Hai khớp các đăng chữ thập (U-joint) bố trí ở hai đầu

• Trục trung gian liên kết, gia công đồng tâm cao

• Chữ thập (spider) thép hợp kim tôi cứng, bề mặt mài chính xác

• Cốc bi/ổ kim (needle bearing) độ chính xác cao, ma sát thấp

• Càng khớp (yoke) thép C45 / SCM / 40Cr tôi – ram

• Tùy chọn: rãnh then, lỗ kẹp, then hoa, hoặc lỗ trơn theo yêu cầu

Đặc tính kỹ thuật

• Truyền động ổn định ở tốc độ trung – cao

• Giảm dao động vận tốc góc nhờ bố trí 2 khớp đồng pha

• Bù sai lệch góc, lệch tâm, sai số lắp ráp

• Độ rơ hướng kính và dọc trục thấp

• Hiệu suất truyền mô-men cao

• Làm việc được trong môi trường rung động

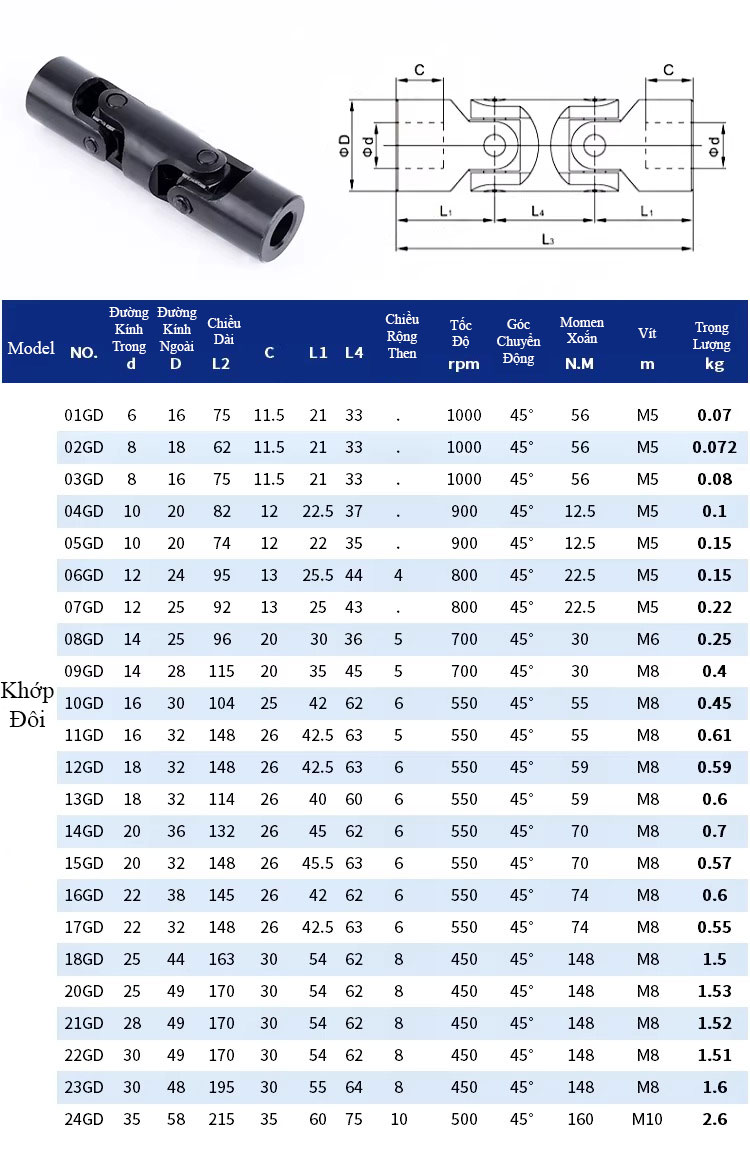

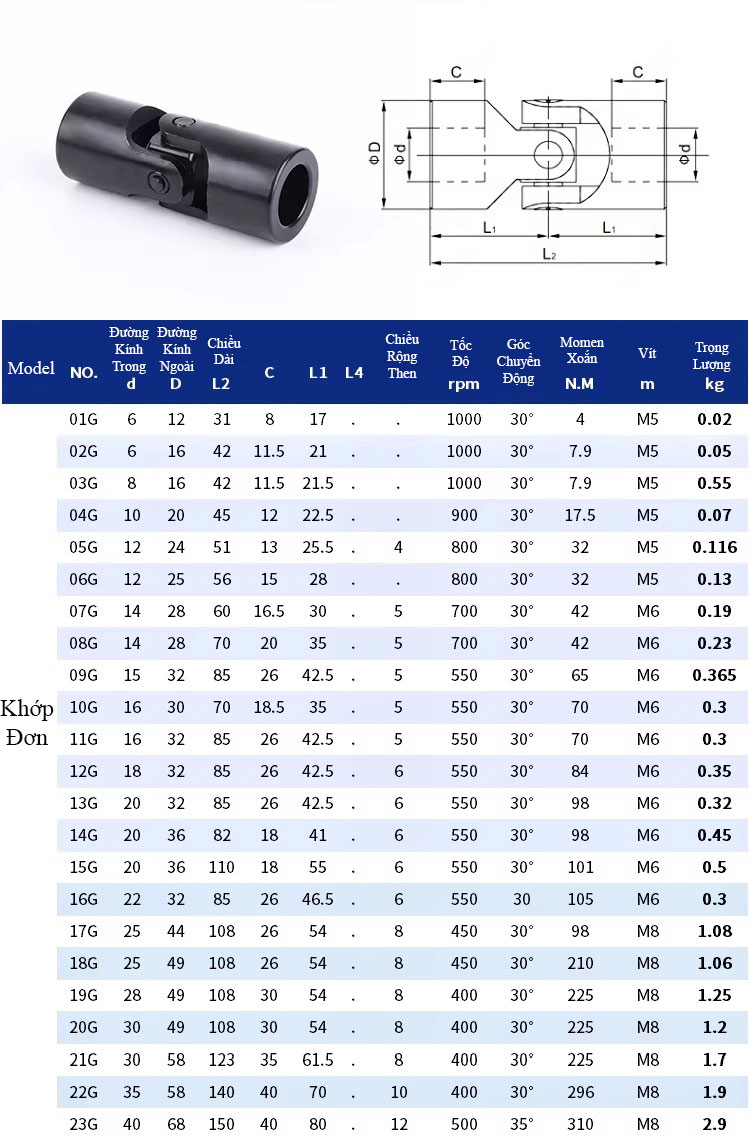

Thông số điển hình (phụ thuộc model)

• Góc làm việc mỗi khớp: 15–35°

• Tốc độ quay: đến vài nghìn vòng/phút

• Vật liệu: thép hợp kim tôi cứng, mạ chống gỉ hoặc phosphat hóa

• Bôi trơn: mỡ chịu tải, có núm tra mỡ (tùy loại)

Ứng dụng

• Truyền động máy CNC, robot công nghiệp

• Cơ cấu servo, hệ thống tự động hóa

• Máy đóng gói, máy in, máy dệt

• Thiết bị y tế, thiết bị đo chính xác

• Truyền động trục dài cần bù sai lệch

Ưu điểm

• Truyền mô-men êm, chính xác

• Tuổi thọ cao, chịu tải tốt

• Lắp đặt linh hoạt trong không gian hẹp

• Giảm rung, giảm mài mòn trục và ổ đỡ

• Bảo trì đơn giản, thay thế dễ dàng

Khớp nối các đăng 3 đoạn là giải pháp tối ưu khi cần truyền động chính xác giữa các trục lệch góc lớn nhưng vẫn yêu cầu độ ổn định và tuổi thọ cao.
