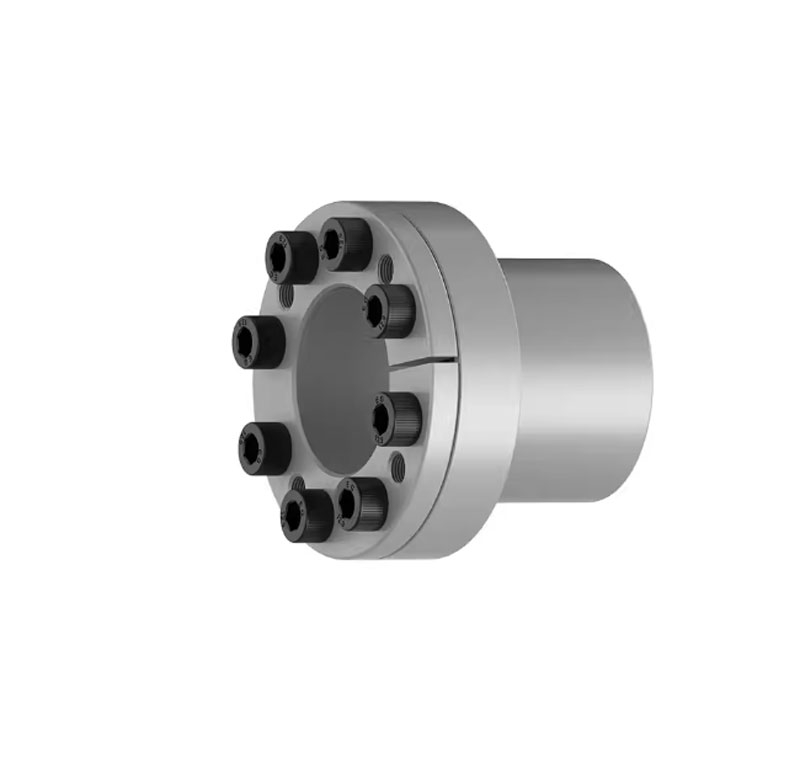

Bạc Căng Trục – Khóa Trục Không Then Z11

📌 1. Định nghĩa sản phẩm

Bạc Căng Trục – Khóa Trục Không Then Z11 là một chi tiết cơ khí dùng để khóa cố định trục trên bề mặt trục/ống trục mà không cần rãnh then (keyway). Nó thuộc nhóm phụ kiện truyền động/trục – lỗ (shaft–hub), dùng để ghép chặt trục với chi tiết lắp ghép (bánh răng, đĩa, puly…) bằng ma sát và lực siết.

📌 2. Cấu tạo

Bạc Z11 thường có cấu tạo gồm các bộ phận chính:

🔹 Thân khóa (Outer Sleeve)

• Hình dạng dạng vòng vành tròn, chiều dài theo tiêu chuẩn Z11.

• Có khoảng giãn nở (slot) để siết chặt vào trục bằng lực siết ốc.

🔹 Lỗ trong

• Đường kính lỗ phù hợp với kích thước trục tiêu chuẩn (ví dụ Ø20, Ø25, Ø30… theo yêu cầu).

• Không có rãnh then, bề mặt trơn nên tạo độ tiếp xúc phân bố đều toàn vòng.

🔹 Vít siết (Set Screws / Clamping Screws)

• Thường có từ 2–4 vít siết bố trí vòng quanh thân khóa.

• Khi siết, thân khóa co lại làm tăng lực ma sát giữa khóa và trục.

🔹 Bề mặt và hoàn thiện

• Bề mặt được gia công mịn, phủ lớp chống ăn mòn (mạ kẽm, Niken hoặc sơn đen O.D).

• Góc cạnh, ren ốc được xử lý kỹ để chịu lực tốt và chống mòn theo thời gian.

📌 3. Nguyên lý hoạt động

Bạc Z11 hoạt động dựa trên lực ma sát và ép lực đồng tâm:

1. Khi vít siết được vặn siết đều và đúng lực, phần thân khóa co lại.

2. Sự co lại này ép chặt vào bề mặt trục và chi tiết lắp ghép.

3. Không cần rãnh then — lực truyền moment giữa trục và chi tiết hoàn toàn nhờ lực dính và ép → giảm bước gia công phức tạp.

📌 4. Chất liệu và tính chất vật liệu

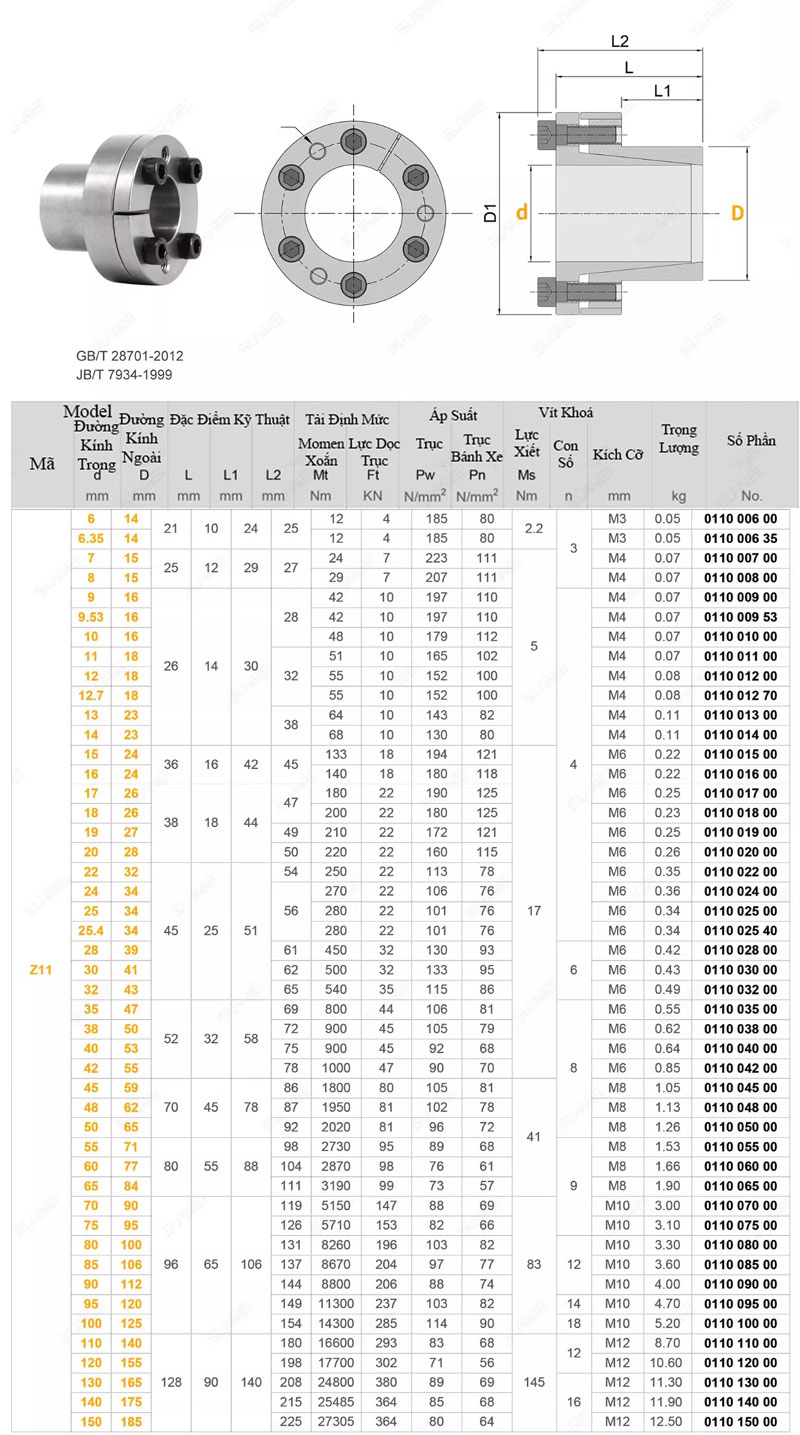

📌 5. Kích thước tiêu chuẩn & thông số kỹ thuật

(Các kích thước có thể thay đổi theo nhà sản xuất và tiêu chuẩn đặt hàng)

👉 Khi đặt hàng, cần xác định chính xác kích thước trục và kích thước chi tiết ghép để chọn đúng loại Z11 phù hợp.

📌 6. Ứng dụng thực tế

Bạc Z11 thường được dùng trong hệ thống:
✅ Truyền động công nghiệp
✅ Máy chế biến gỗ, máy CNC
✅ Băng tải, puly tải, bánh răng trung gian
✅ Động cơ nhỏ, hộp số cơ khí
✅ Các ứng dụng cần thay đổi vị trí chi tiết trên trục mà không muốn gia công rãnh then

📌 7. Ưu điểm của khóa trục Z11

✔ Lắp đặt đơn giản, dễ điều chỉnh vị trí
✔ Không cần gia công rãnh then → giảm chi phí chế tạo
✔ Truyền mô men xoắn tốt khi siết đúng lực
✔ Dễ tháo ra, tái sử dụng
✔ Giảm rung → tăng tuổi thọ hệ truyền động

📌 8. Nhược điểm & lưu ý

⚠ Khi lắp nên vặn đều các vít siết để tránh lệch tâm
⚠ Không dùng cho tải cực lớn nếu so với then chốt truyền lực cứng
⚠ Cần kiểm tra lại lực siết định kỳ trong môi trường rung mạnh

📌 9. Quy trình lắp đặt nhanh

1. Vệ sinh bề mặt trục và lỗ của chi tiết cần lắp.

2. Luồn khóa Z11 vào vị trí chính xác trên trục.

3. Xiết các vít theo thứ tự đối xứng, mỗi lần siết nhẹ đều.

4. Cuối cùng siết đủ mô men theo khuyến cáo nhà sản xuất.
