Khớp Nối Hoa Thị Hình Chữ L

Tên sản phẩm: Khớp nối hoa thị hình chữ L (L-shaped Spider Coupling)

1. Cấu tạo:

Khớp nối hoa thị hình chữ L là một dạng khớp nối đàn hồi được thiết kế đặc biệt để truyền mô-men xoắn giữa hai trục không đồng trục, bố trí vuông góc hoặc lệch trục. Cấu tạo gồm:

• Hai đầu khớp kim loại: Thường bằng thép, hợp kim nhôm hoặc gang, được gia công chính xác để gắn với trục động cơ và thiết bị tải.

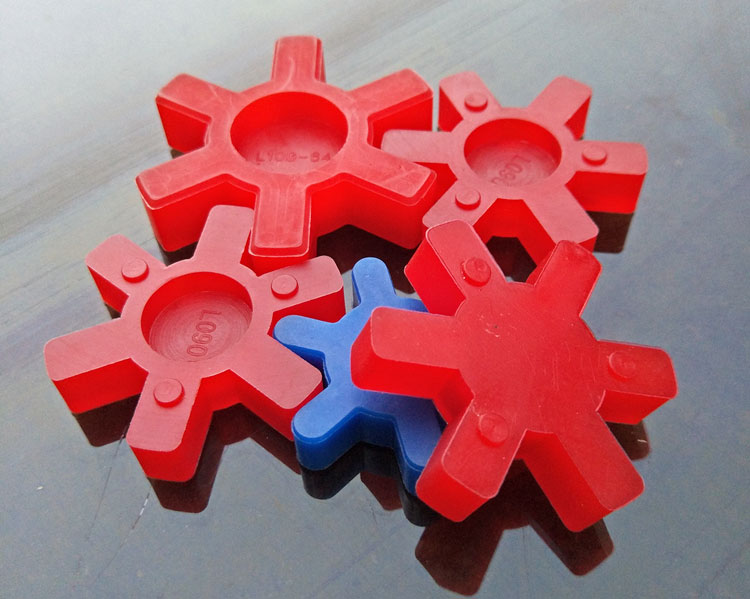

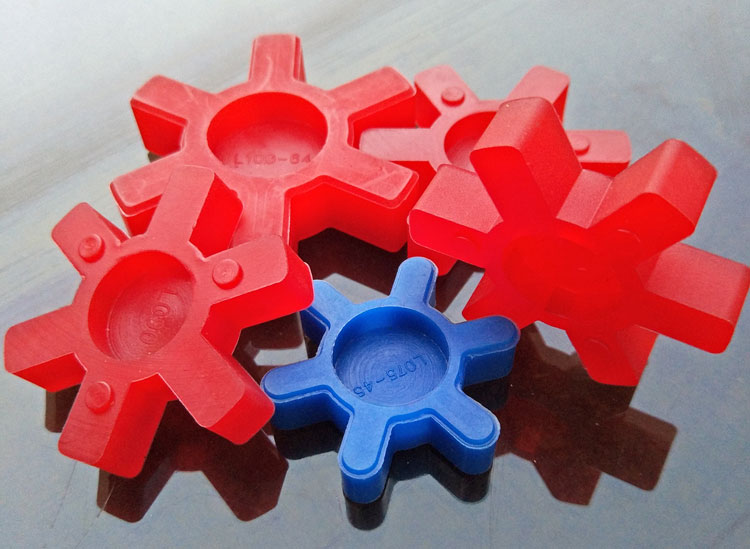

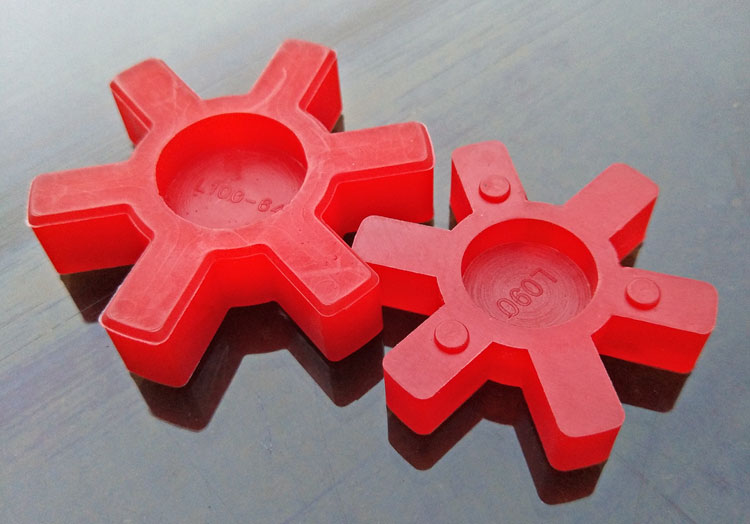

• Phần đệm đàn hồi (hoa thị): Là một bộ phận trung gian hình chữ L, thường làm từ polyurethane hoặc cao su tổng hợp, có tác dụng truyền mô-men xoắn và hấp thụ rung động.

• Kết cấu liên kết: Các ngàm hoặc khớp răng ăn khớp giữa đệm và hai đầu khớp giúp truyền lực ổn định.

2. Vật liệu chế tạo:

• Phần kim loại:

  • Thép C45, thép không gỉ – độ bền cao, chịu tải lớn.

  • Nhôm hoặc gang – dùng cho tải nhẹ, giảm trọng lượng.

• Đệm hoa thị chữ L:

  • Polyurethane (PU) – chống mài mòn, đàn hồi tốt.

  • Có nhiều cấp độ cứng để phù hợp với các mức tải khác nhau.

3. Nguyên lý hoạt động:

Khi một đầu trục quay, mô-men xoắn được truyền qua đệm hoa thị hình chữ L đến đầu trục còn lại. Phần đệm:

• Truyền lực xoắn mượt mà.

• Giảm chấn động, giảm rung khi máy hoạt động.

• Bù sai lệch trục (lệch đồng tâm, lệch góc, lệch dọc).

Thiết kế hình chữ L giúp bố trí trục vuông góc hoặc song song lệch trục, đặc biệt hữu ích trong các hệ thống cần không gian lắp đặt linh hoạt.

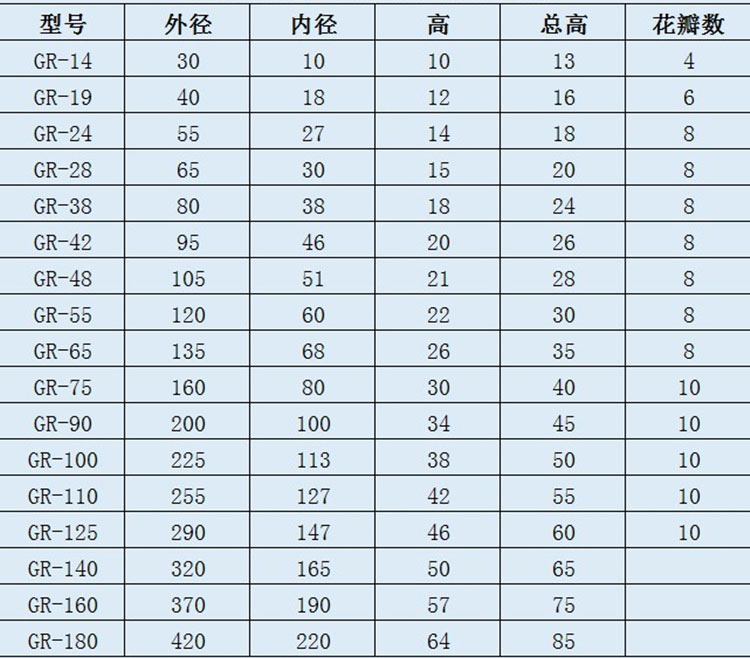

4. Thông số kỹ thuật cơ bản:

• Đường kính lỗ trục: Thường từ Ø8mm đến Ø50mm (hoặc theo yêu cầu).

• Mô-men xoắn cho phép: Tùy dòng, từ vài Nm đến hàng trăm Nm.

• Tốc độ làm việc tối đa: 4.000 – 6.000 vòng/phút.

• Khả năng bù sai lệch:

  • Lệch tâm: 0.2 – 0.5mm

  • Lệch góc: khoảng 1°

5. Ứng dụng:

Khớp nối hoa thị chữ L thường được sử dụng trong:

• Máy CNC, hệ thống truyền động chính xác

• Robot công nghiệp, cánh tay cơ khí

• Thiết bị đo lường, cảm biến

• Các máy móc tự động trong không gian hạn chế hoặc yêu cầu bố trí đặc biệt

6. Ưu điểm:

• Thiết kế gọn nhẹ, dễ bố trí trong hệ thống phức tạp.

• Giảm rung và tiếng ồn hiệu quả.

• Không cần bôi trơn, dễ bảo trì.

• Phần đệm dễ thay thế khi mòn.

• Hoạt động êm ái, chính xác, ổn định.
