📌 1. Tổng quan

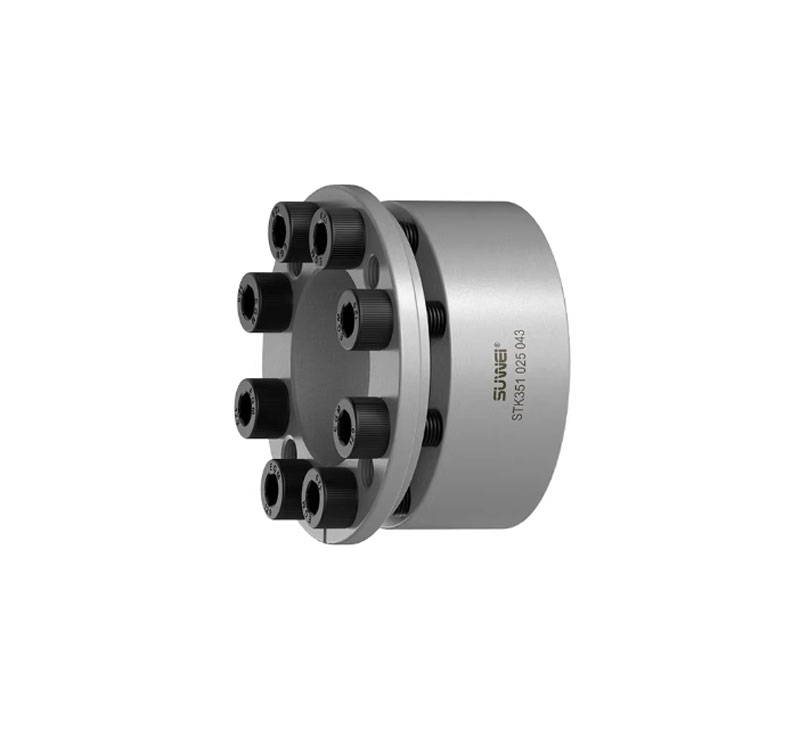

Khóa khớp trục không then STK351 là chi tiết dùng để ghép chặt trục với chi tiết lắp ghép (như puly, bánh răng, hub/coupling…) mà không cần rãnh then truyền thống. Sản phẩm hoạt động bằng lực siết ốc tập trung tạo áp lực ép đồng tâm – lực ma sát cao, giúp truyền mô-men hiệu quả và dễ dàng tháo/lắp.
📌 2. Cấu tạo sản phẩm
🔹 Thân khóa
-
Hình dáng: Vòng xiết hình trụ rỗng, khe dọc thân để co ép
-
Chất liệu: Thép hợp kim chịu lực cao
-
Mặt ngoài: Xử lý bề mặt chống ăn mòn (mạ kẽm/Niken/sơn)
-
Khe dọc thân: Cho phép thân khóa co vào khi siết vít
🔹 Ốc vít siết
-
Số lượng: Vị trí vít đều xung quanh thân khóa
-
Chất liệu: Thép chịu lực cao, ren chuẩn
-
Chức năng: Khi siết, lực ép làm thân khóa co vào, tăng lực ma sát với trục và chi tiết ghép
📌 3. Nguyên lý hoạt động
STK351 hoạt động dựa trên lực siết tập trung:
-
Xiết vít đối xứng tạo áp lực ép đồng tâm lên thân khóa.
-
Thân khóa co lại và tăng lực ma sát toàn vòng với trục và chi tiết ghép.
-
Lực ma sát này truyền moment xoắn từ trục sang chi tiết ghép hiệu quả mà không cần rãnh then.
📌 4. Chất liệu & xử lý bề mặt
| Bộ phận | Chất liệu | Xử lý bề mặt |
|---|---|---|
| Thân khóa | Thép hợp kim bền chắc | Mạ chống gỉ (kẽm/Niken) hoặc sơn chịu mài mòn |
| Ốc vít siết | Thép chịu lực cao | Xử lý bề mặt tăng độ bền ren |

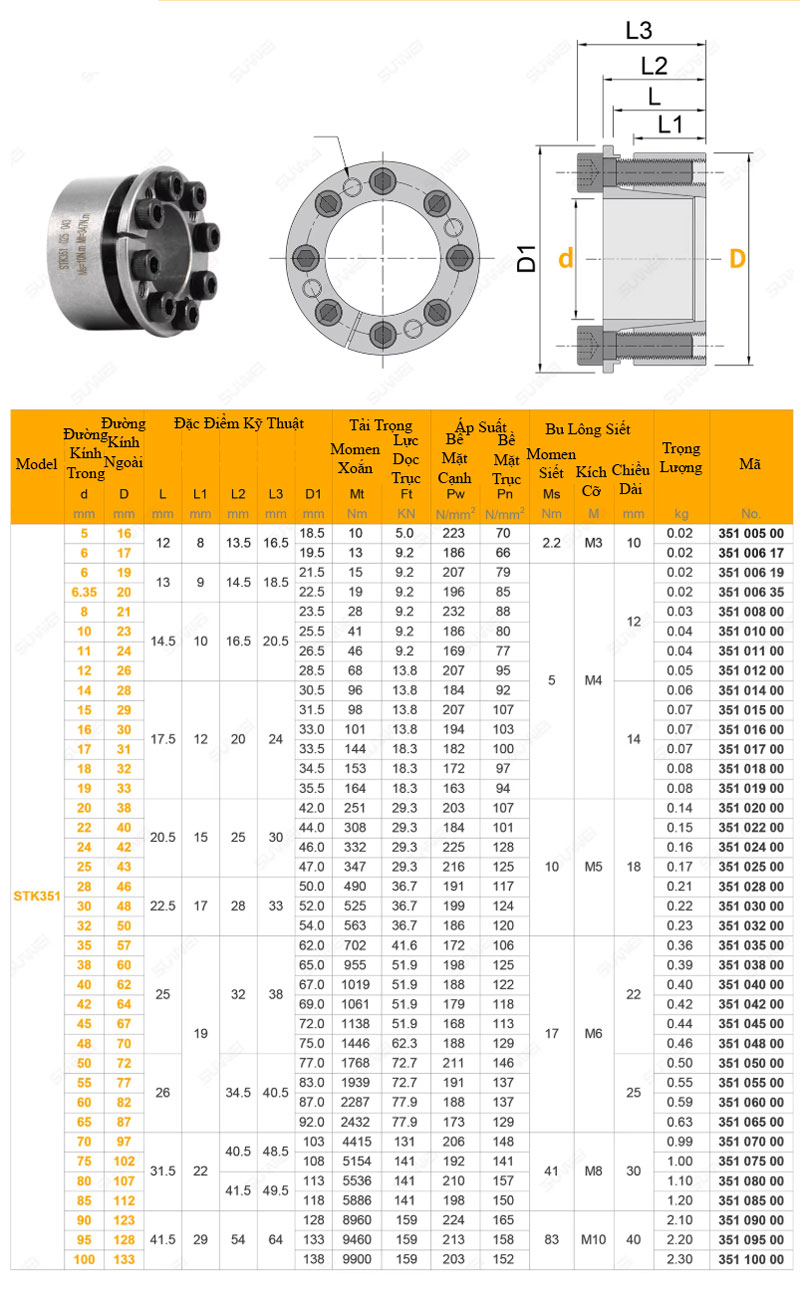

📌 5. Thông số kỹ thuật tiêu biểu
(Thông số cụ thể STK351 cần tra theo catalog hãng; dưới đây là khái quát các thông số thường có)
| Thông số | Ký hiệu | Đơn vị |
|---|---|---|
| Đường kính trong phù hợp trục | d | mm |
| Đường kính ngoài | D | mm |
| Tổng chiều dài khóa | L | mm |
| Chiều dài phần siết | L1 / L2 | mm |
| Đường kính lỗ nhỏ | d1 | mm |
| Số vít siết | n | – |
| Cỡ ren vít siết | M | – |
| Lực siết đề nghị | Ms | Nm |
| Trọng lượng | m | kg |
📌 6. Ưu điểm kỹ thuật
✔ Không cần rãnh then, giảm chi phí gia công
✔ Lắp tháo nhanh, điều chỉnh linh hoạt vị trí trên trục
✔ Ma sát lớn – lực truyền đều, giảm rung, tăng độ ổn định
✔ Giảm mài mòn bề mặt trục so với then cứng
✔ Phù hợp với nhiều ứng dụng cơ giới
📌 7. Nhược điểm và lưu ý
⚠ Không dùng cho tải cực lớn vượt quá giới hạn thiết kế của STK351
⚠ Cần xiết đều lực theo vòng đối xứng để tránh lệch tâm
⚠ Kiểm tra định kỳ lực siết nếu hệ truyền động có rung nâng cao
📌 8. Ứng dụng tiêu biểu
👉 Hệ truyền động – trục puly – bánh răng
👉 Băng tải, coupling – trục motor – reducer
👉 Máy CNC, máy chế biến, thiết bị cơ khí chính xác
👉 Kết nối moay-ơ, hub trong các hệ thống trục xoay
📌 9. Quy trình lắp nhanh
-
Làm sạch bề mặt trục và chi tiết ghép.
-
Lắp thân khóa STK351 vào vị trí mong muốn.
-
Xiết đều ốc vít theo thứ tự vòng tròn, mỗi lần siết đều lực.
-
Kiểm tra lần cuối lực siết, đảm bảo truyền tải an toàn.
