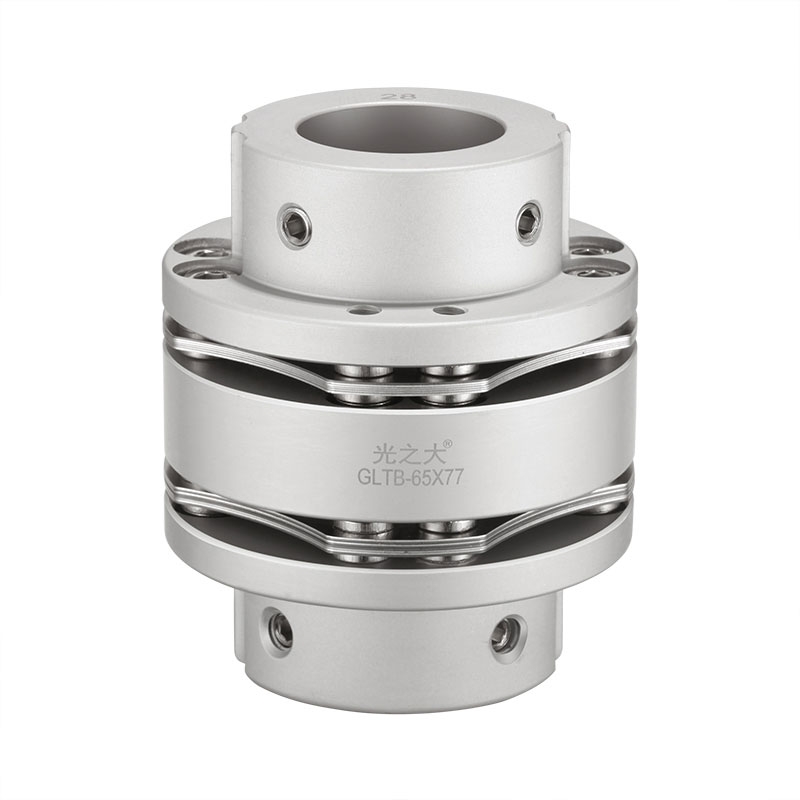

Khớp Nối Thanh GLTB Tám Trục Vít Cho Động Cơ Servo

Mô tả chi tiết: Khớp Nối Thanh GLTB Tám Trục Vít Cho Động Cơ Servo

1. Khái quát chung

Khớp nối thanh GLTB tám trục vít là loại khớp nối chuyên dụng dành cho động cơ servo, stepper và các hệ thống truyền động chính xác, đặc biệt trong các ứng dụng yêu cầu truyền mô-men xoắn ổn định, không độ rơ (zero backlash) và độ cứng vững cao. Thiết kế dạng thanh cứng, kết hợp với hệ thống tám vít định vị, giúp giữ trục chắc chắn, đồng thời bù được sai lệch nhỏ giữa các trục.

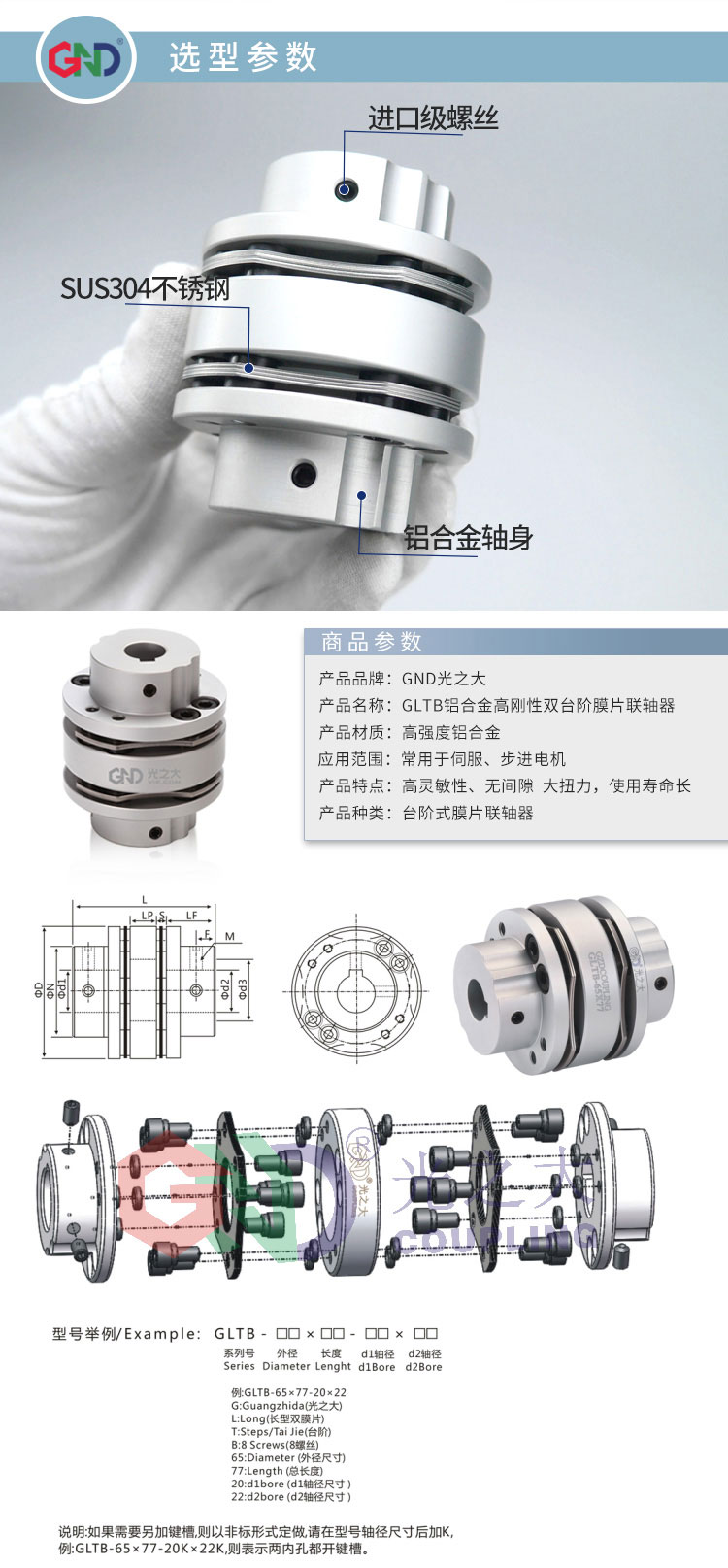

2. Cấu tạo

Khớp nối GLTB tám trục vít có cấu tạo đơn giản nhưng hiệu quả, gồm:

✅ Thân khớp nối

Được chế tạo từ nhôm anodized cao cấp hoặc thép không gỉ, có độ bền cơ học và độ cứng cao.
Gia công CNC chính xác, đảm bảo độ đồng tâm tuyệt đối.
Thiết kế dạng trục liền với hai đầu kẹp trục, nối bằng đoạn thanh cứng trung tâm.

✅ Cơ cấu siết – 8 vít định vị

Mỗi đầu trục có 4 vít lục giác (M3, M4 hoặc M5 tùy kích cỡ), tổng cộng 8 vít.
Giúp giữ chặt trục truyền động và trục bị dẫn, không bị trượt hay xoay lệch trong quá trình vận hành tốc độ cao.
Vít siết thường bằng thép cường lực, chống gỉ.

3. Nguyên lý hoạt động

Khớp GLTB truyền mô-men xoắn trực tiếp từ trục động cơ sang trục làm việc thông qua thanh nối cứng, đảm bảo tính đồng bộ và chính xác cao.
Thiết kế này giúp loại bỏ hoàn toàn độ rơ và giảm thiểu biến dạng xoắn – cực kỳ quan trọng với servo motor trong các ứng dụng yêu cầu độ phản hồi tức thời và vị trí chính xác.
Tuy không có phần tử đàn hồi, nhưng độ chính xác cơ khí cao giúp hạn chế rung động nếu lắp đặt đúng kỹ thuật.

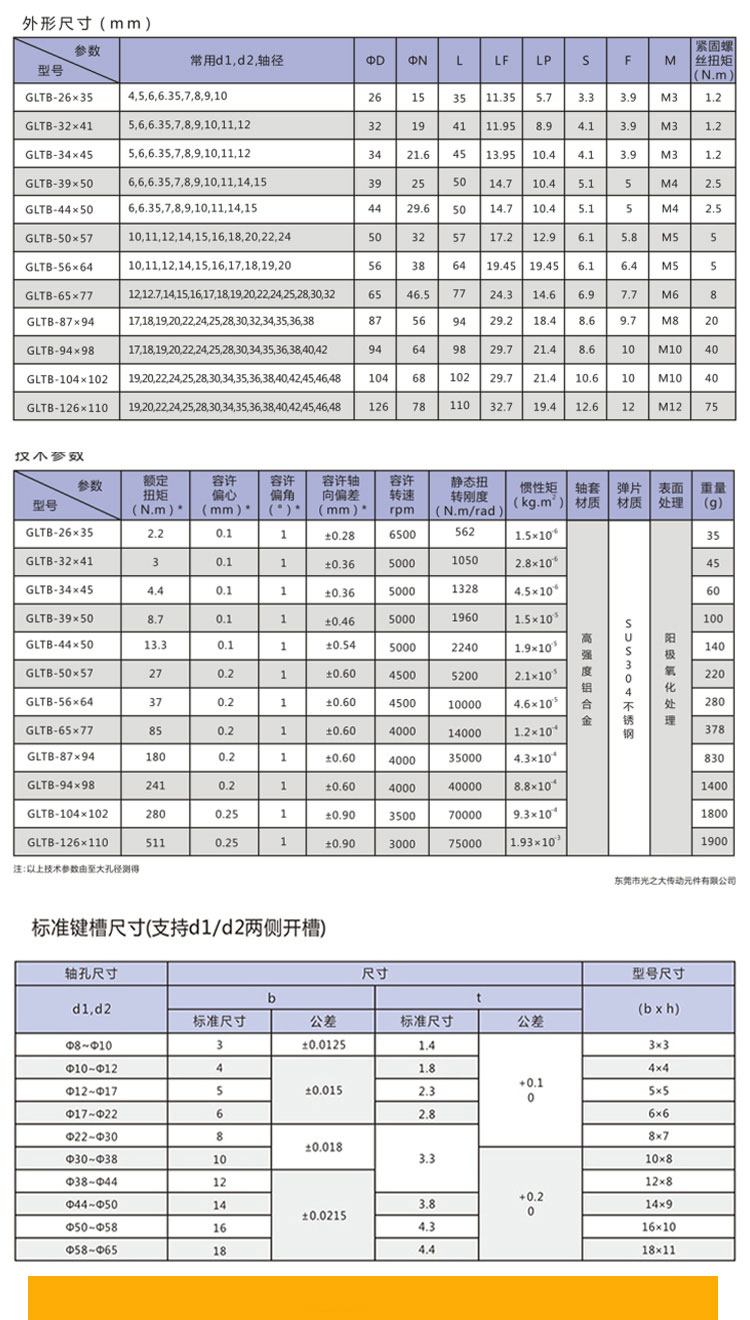

4. Thông số kỹ thuật (tham khảo)

Thuộc tính	Giá trị điển hình
Vật liệu thân	Nhôm anodized / Thép không gỉ
Đường kính lỗ trục	Ø4mm – Ø50mm (tuỳ theo mã sản phẩm)
Cách siết trục	4 vít mỗi đầu (tổng 8 vít)
Tốc độ tối đa	6000 – 12000 vòng/phút
Mô-men xoắn truyền	1 – 100 Nm hoặc hơn
Sai lệch cho phép	Lệch tâm: < 0.1 mm; lệch góc: ~1°
Nhiệt độ làm việc	-30°C đến +100°C
