Khớp nối khóa trục dòng Z3/Z3A/Z3B

Khớp Nối Khóa Trục Dòng Z3/Z3A/Z3B

Khớp nối khóa trục dòng Z3/Z3A/Z3B là phụ kiện cơ khí chuyên dụng dùng để liên kết và cố định trục với các bộ phận truyền động mà không cần gia công rãnh then trên trục. Sản phẩm tạo liên kết ma sát giữa bề mặt trục và moay-ơ, giúp truyền mô-men xoắn và lực quay ổn định trong hệ thống máy móc.

Dòng Z3/Z3A/Z3B phù hợp cho các ứng dụng truyền động công nghiệp, đặc biệt tại những vị trí cần lắp ráp nhanh, tháo lắp thuận tiện và điều chỉnh vị trí giữa trục với bộ phận truyền động.

Đặc điểm nổi bật

Khớp nối khóa trục dạng khóa ma sát, không phụ thuộc vào rãnh then.
Dùng để cố định bánh răng, puly, nhông, đĩa xích và các chi tiết truyền động lên trục.
Truyền mô-men xoắn thông qua lực ma sát giữa trục và moay-ơ.
Kết cấu chắc chắn, phù hợp với môi trường làm việc công nghiệp.
Lắp đặt và tháo rời thuận tiện khi bảo trì.
Giúp hạn chế hiện tượng trượt giữa trục và chi tiết truyền động khi được lắp đúng kỹ thuật.
Có nhiều phiên bản thuộc dòng Z3, Z3A và Z3B để đáp ứng các nhu cầu lắp đặt khác nhau.

Cấu tạo

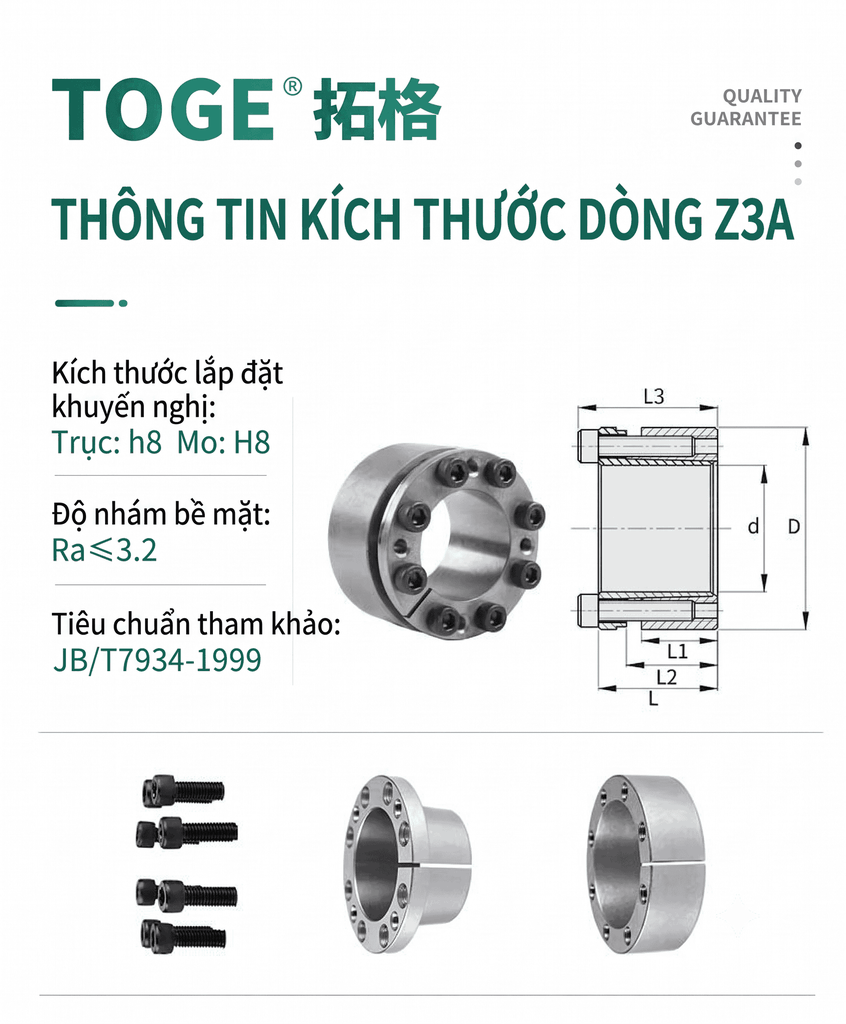

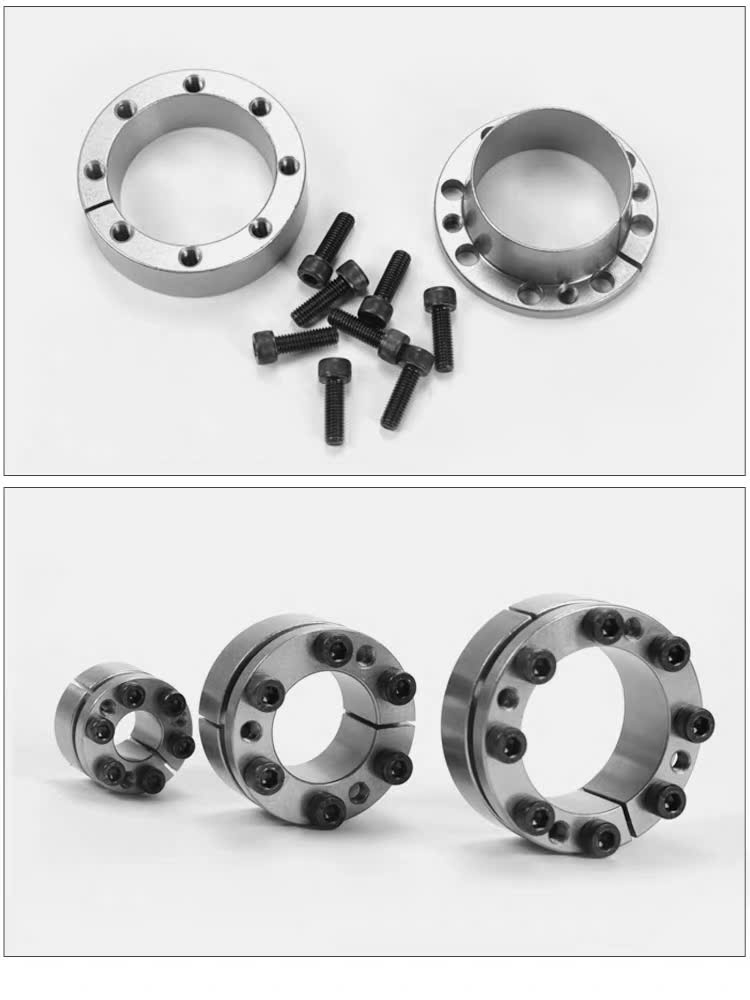

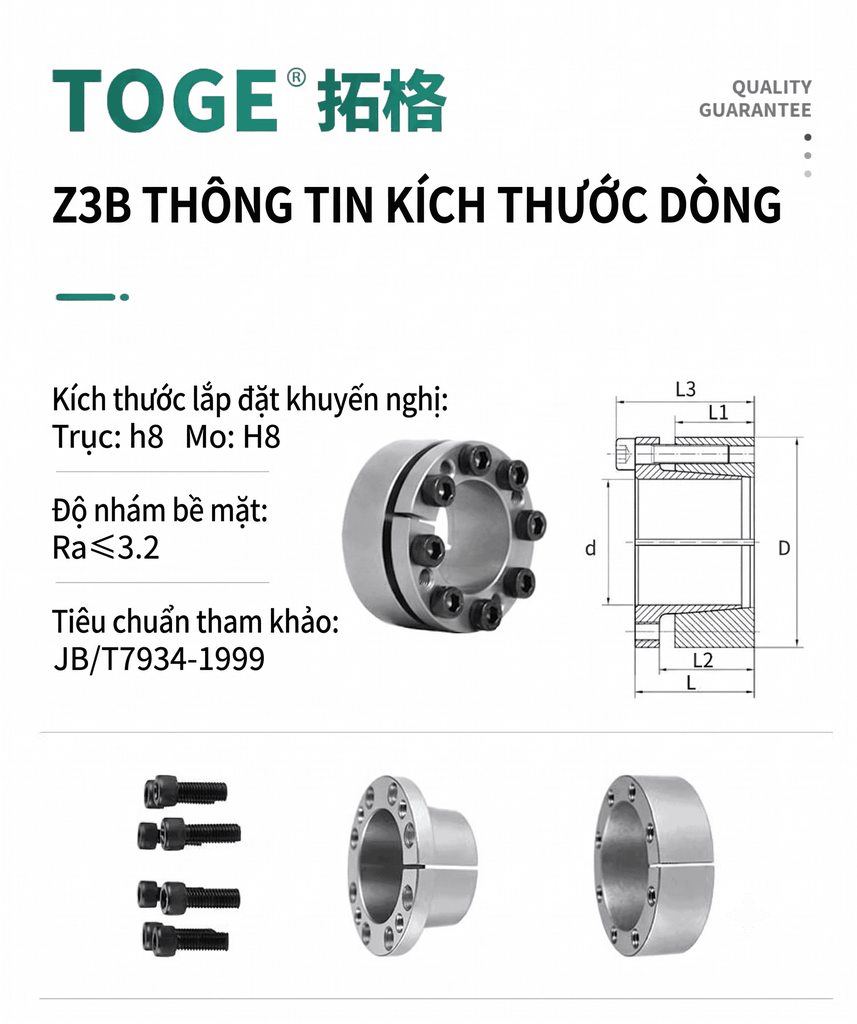

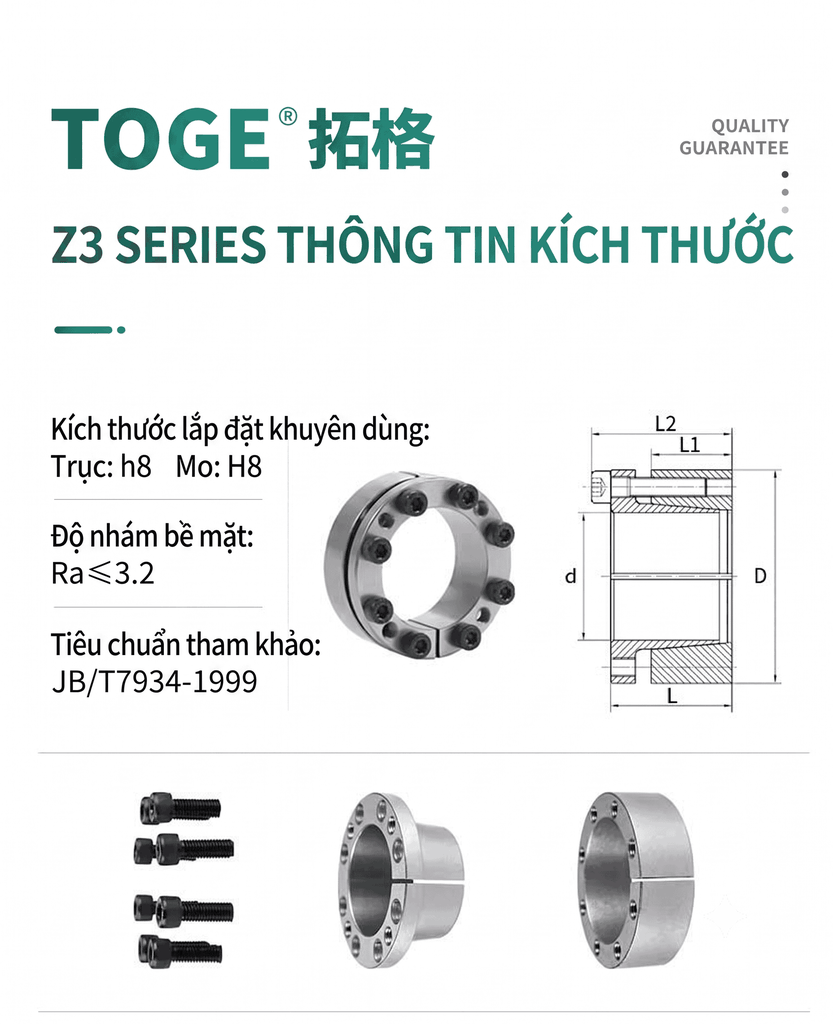

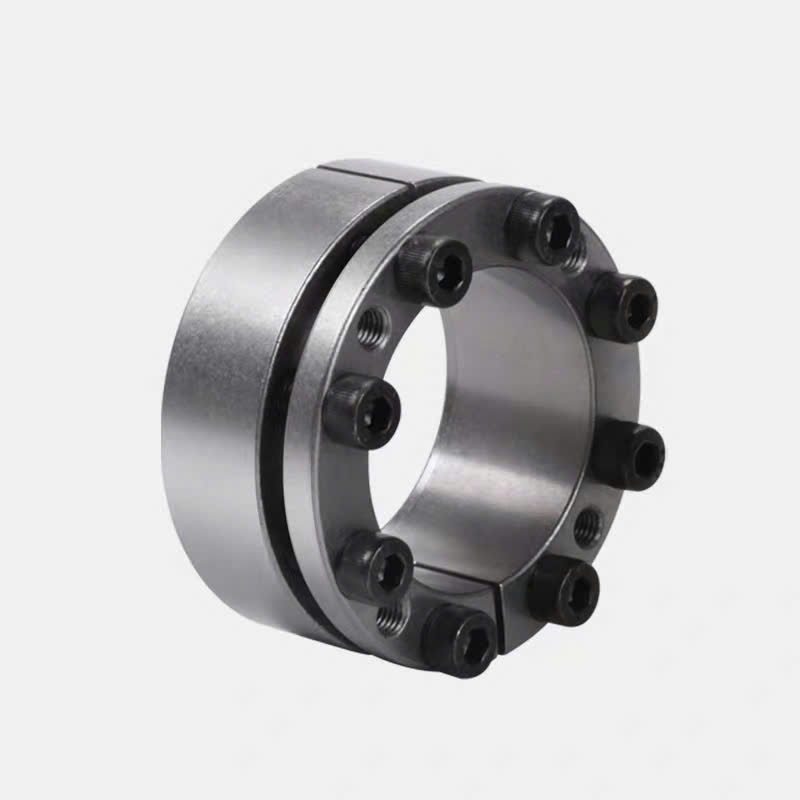

Khớp khóa trục Z3/Z3A/Z3B thường gồm thân khóa, vòng côn, bề mặt tiếp xúc với trục, bề mặt tiếp xúc với moay-ơ và hệ thống bu lông siết.

Các bề mặt côn được thiết kế để tạo lực ép khi siết bu lông. Lực ép này làm tăng áp lực tiếp xúc giữa trục – khớp khóa – moay-ơ, hình thành liên kết ma sát chắc chắn.

Nguyên lý hoạt động

Khi lắp đặt, khớp khóa trục được đặt giữa trục máy và moay-ơ của chi tiết truyền động. Sau khi siết các bu lông theo đúng trình tự và mô-men yêu cầu, các bề mặt côn tạo lực ép hướng kính lên trục và moay-ơ.

Lực ma sát sinh ra giữa các bề mặt tiếp xúc giúp truyền mô-men xoắn từ trục sang chi tiết được lắp trên trục. Khi cần tháo, chỉ cần nới lỏng và thực hiện thao tác tháo theo đúng cấu tạo của từng phiên bản.
