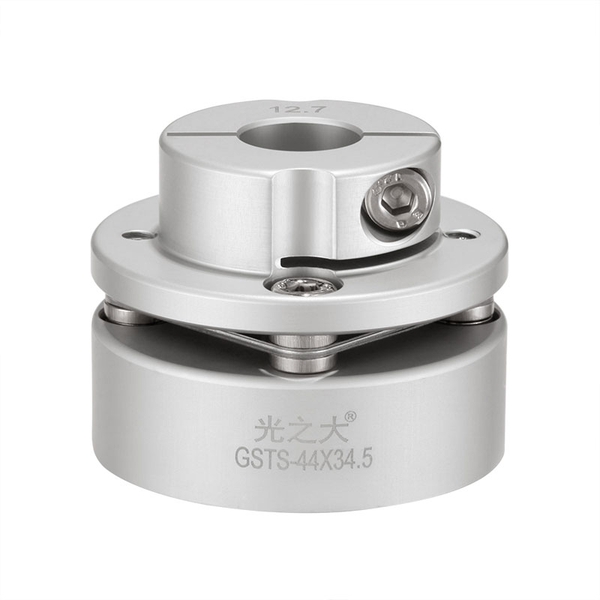

Mô tả chi tiết Khớp Nối Thanh Trục Vít Cho Động Cơ Servo GSTS

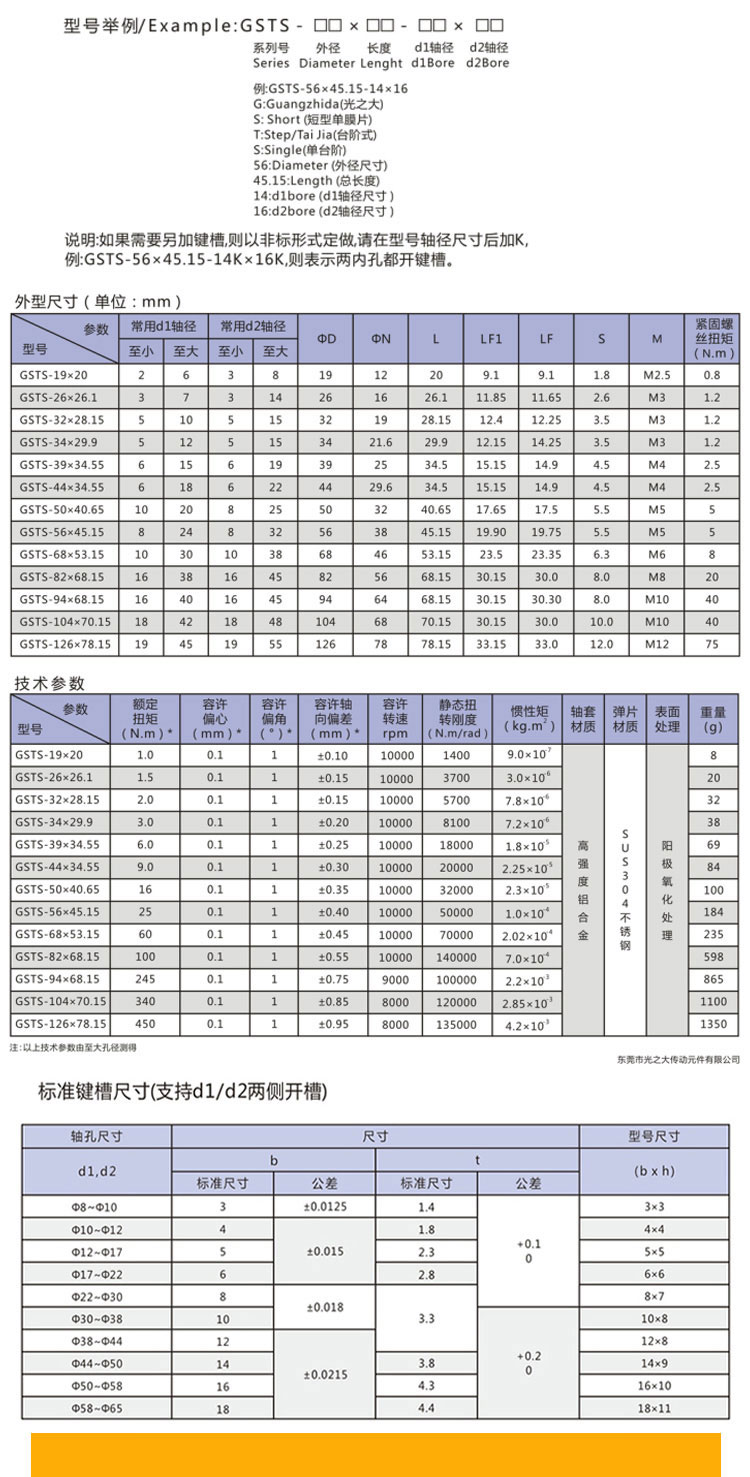

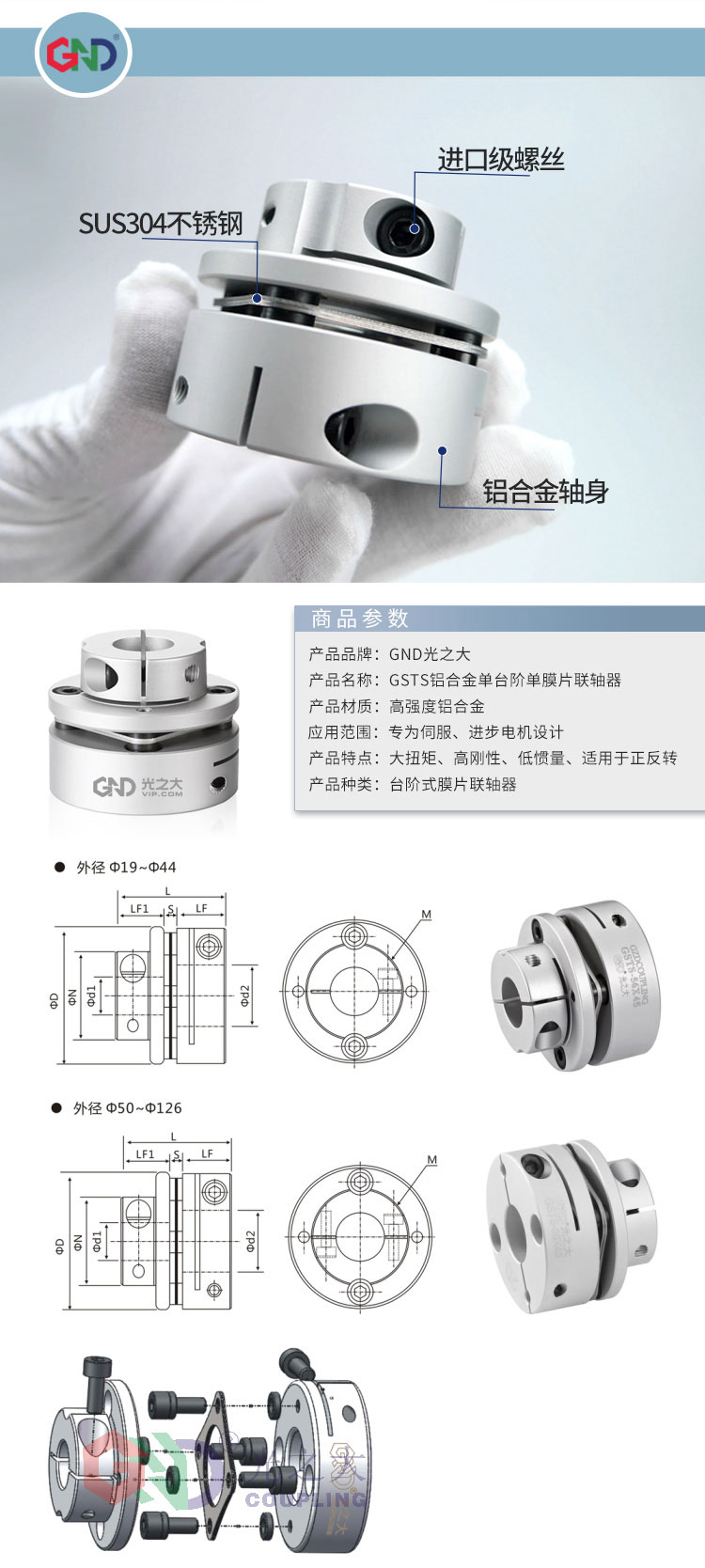

1. Cấu tạo:
Khớp nối thanh trục vít cho động cơ servo model GSTS là loại khớp nối đàn hồi chính xác cao, dùng phổ biến trong các hệ truyền động tuyến tính. Cấu trúc điển hình gồm:
-
Hai đầu kẹp trục:
Gia công bằng hợp kim nhôm hoặc thép, được thiết kế để gắn trực tiếp lên trục động cơ và trục vít me. Có dạng kẹp (clamp type) hoặc dùng vít siết, tùy phiên bản. -
Thân khớp nối dạng ống xoắn (Slit-cut shaft):
Đây là phần quan trọng nhất, được cắt rãnh chính xác CNC dạng xoắn hoặc chữ Z, giúp khớp có khả năng đàn hồi, chịu xoắn, đồng thời hấp thụ các sai lệch trục (lệch góc, lệch tâm, lệch trục dọc) và giảm rung động. -
Cơ cấu định vị:
Bao gồm vít lục giác hoặc vòng kẹp, đảm bảo giữ chắc khớp nối với trục trong suốt quá trình hoạt động.
2. Chất liệu:
-
Thân khớp: Hợp kim nhôm 6061-T6 hoặc thép không gỉ, có phủ anod chống oxy hóa.
-
Vít siết: Thép mạ kẽm hoặc inox chống gỉ.
-
Bề mặt được xử lý chính xác, chịu được tải trọng xoắn cao và tốc độ quay lớn.
3. Ứng dụng:
Khớp nối GSTS được dùng rộng rãi trong các thiết bị yêu cầu độ chính xác và độ phản hồi cao, bao gồm:
-
Máy CNC, máy khắc laser, máy in 3D.
-
Robot công nghiệp, hệ thống băng tải servo.
-
Các hệ thống truyền động vít me trong dây chuyền sản xuất tự động.
-
Thiết bị đo lường và định vị chính xác.
4. Mô tả hoạt động:
Khi động cơ servo quay, khớp nối GSTS truyền mô-men xoắn sang trục vít me một cách chính xác và mượt mà. Thiết kế rãnh cắt giúp khớp co giãn theo các sai lệch nhỏ giữa trục động cơ và vít me mà không tạo ra độ rơ, giúp giảm chấn và duy trì độ chính xác cao trong quá trình làm việc liên tục.
5. Ưu điểm nổi bật:
-
Độ chính xác cao, gần như không có độ rơ (zero backlash).
-
Khả năng bù sai lệch tốt (góc, tâm, trục dọc).
-
Truyền mô-men ổn định, phù hợp với chuyển động servo tốc độ cao.
-
Dễ lắp đặt, trọng lượng nhẹ, không cần bảo trì thường xuyên.
-
Hiệu quả giảm rung, tăng tuổi thọ cho cả motor và trục vít.
