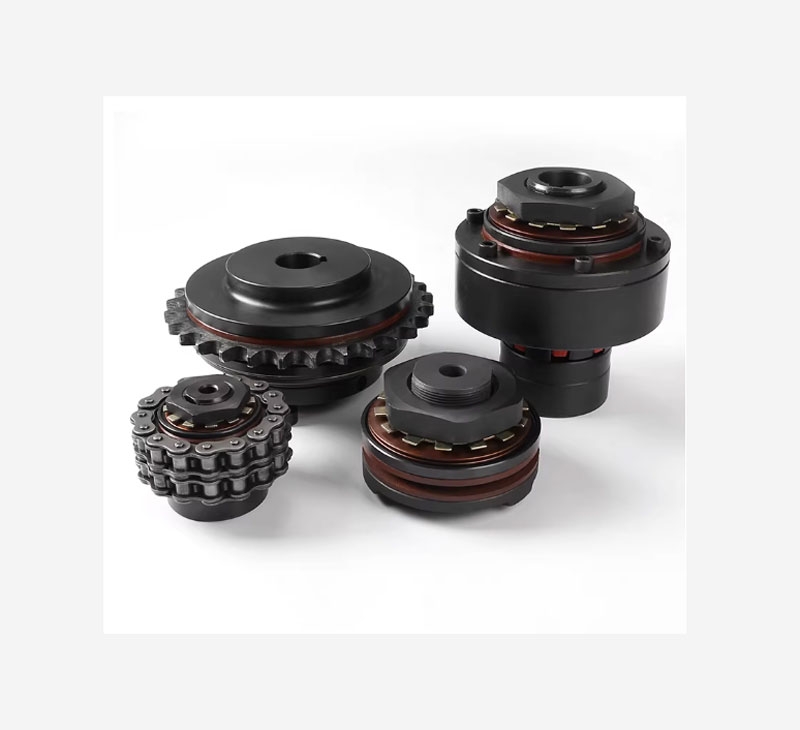

Bộ giới hạn mô-men ma sát TL – Khớp nối bảo vệ quá tải

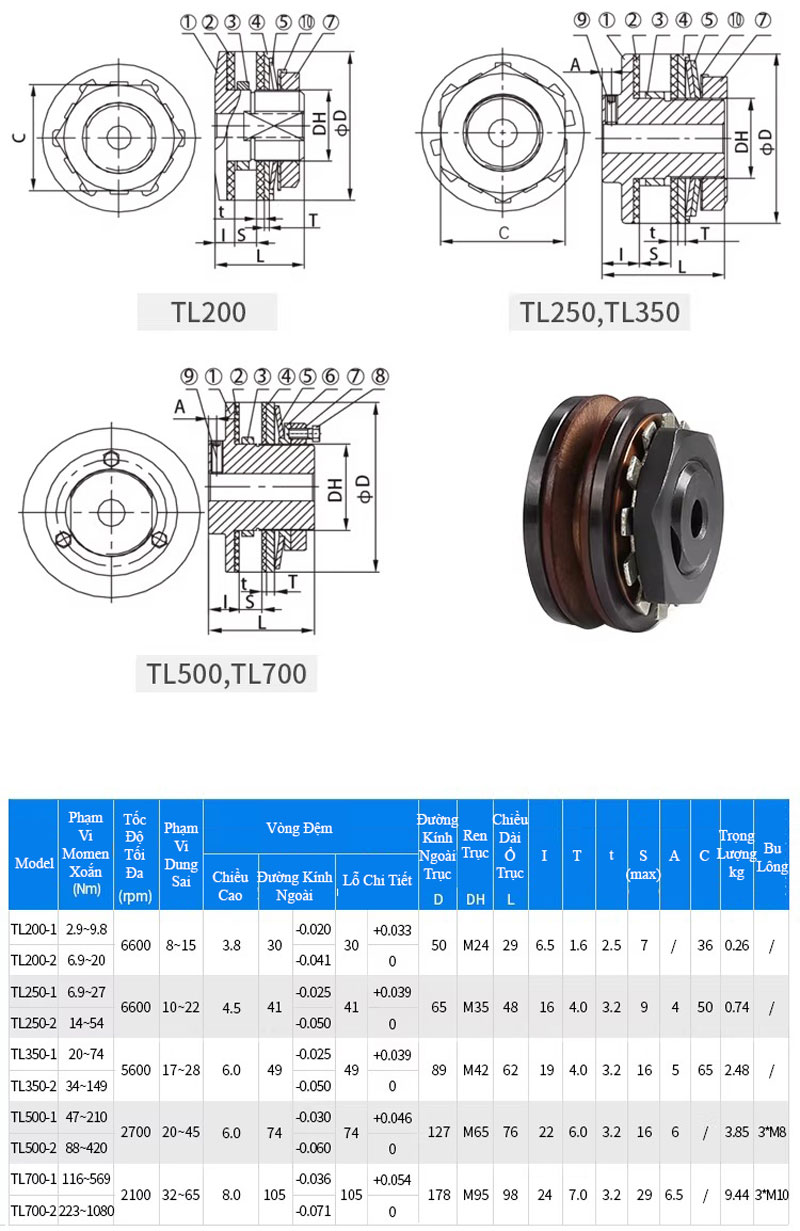

Cấu tạo:
Bộ giới hạn mô-men ma sát TL được thiết kế dạng khớp nối trục, bao gồm các thành phần chính: trục nối vào và trục nối ra, đĩa ma sát, bulông điều chỉnh lực ma sát và vòng bi chịu tải. Khung vỏ thường làm bằng thép hợp kim hoặc nhôm đúc, bề mặt xử lý chống ăn mòn, chịu mài mòn cao.
Nguyên lý hoạt động:
Khi truyền động, khớp nối TL cho phép mô-men xoắn bình thường được truyền từ trục dẫn động sang trục tải. Khi mô-men vượt quá mức cài đặt trước, lực ma sát trong khớp nối vượt ngưỡng sẽ trượt, ngăn chặn quá tải, bảo vệ các chi tiết cơ khí phía sau khỏi hư hỏng. Sau khi tải trở lại mức bình thường, khớp nối tự động tái thiết lập, tiếp tục truyền mô-men.
Điều chỉnh:
Mức mô-men giới hạn có thể điều chỉnh bằng bulông hoặc vít điều chỉnh lực ma sát, cho phép linh hoạt trong ứng dụng với các máy móc có yêu cầu mô-men khác nhau.
Ứng dụng:
-
Bảo vệ động cơ, hộp số và thiết bị truyền động khỏi quá tải.
-
Sử dụng trong máy ép, máy cắt, máy trộn, băng tải và các hệ thống công nghiệp khác.
-
Thích hợp cho các ứng dụng yêu cầu ngắt mô-men tức thời để tránh hư hỏng cơ khí.
Ưu điểm:
-
Bảo vệ hiệu quả các chi tiết cơ khí khỏi mô-men vượt mức.
-
Tái sử dụng dễ dàng, không cần thay thế sau khi quá tải xảy ra.
-
Thiết kế gọn nhẹ, dễ lắp đặt trên trục tiêu chuẩn.
-
Điều chỉnh mô-men linh hoạt, phù hợp nhiều loại thiết bị công nghiệp.
