📌 Khớp Nối Cứng C45 Dạng Kẹp Vỏ – Rigid Coupling Tách Rời

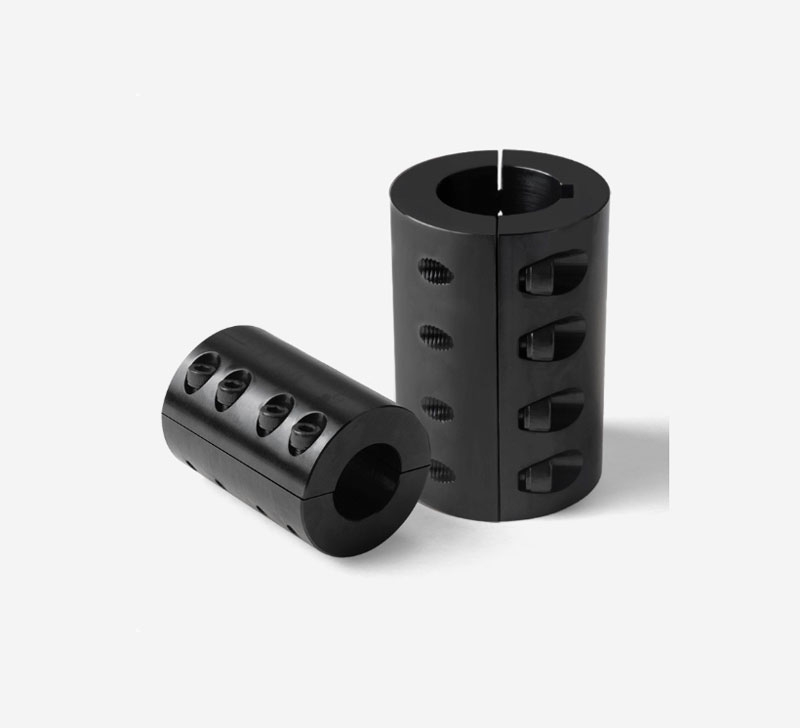

1. Tổng quan sản phẩm

Khớp nối cứng dạng kẹp vỏ là loại khớp nối trục không đàn hồi, được gia công từ thép C45, dùng để liên kết cứng hai trục đồng trục nhằm truyền mô-men xoắn trực tiếp, không cho phép sai lệch góc hay lệch tâm. Thiết kế tách rời hai nửa vỏ (split clamp) giúp lắp đặt và tháo gỡ nhanh chóng mà không cần tháo rời trục khỏi hệ thống.

2. Cấu tạo & vật liệu

• Thân khớp nối: Thép C45 (medium carbon steel), độ bền cơ học cao, chịu tải và chịu mài mòn tốt

• Kết cấu: 2 nửa vỏ kẹp đối xứng, gia công chính xác

• Bu lông kẹp: Thép cường độ cao, tạo lực siết đều quanh trục

• Lỗ trục: Gia công theo dung sai chính xác, có thể đặt theo kích thước trục yêu cầu

• Bề mặt: Phủ chống gỉ / oxy hóa (đen, mạ kẽm hoặc xử lý theo yêu cầu)

3. Nguyên lý làm việc

Khớp nối hoạt động dựa trên lực kẹp ma sát sinh ra khi các bu lông được siết chặt, ép hai nửa vỏ khớp nối ôm chặt trục. Lực ma sát này đảm bảo truyền mô-men xoắn trực tiếp từ trục dẫn sang trục bị dẫn mà không xảy ra trượt, đồng thời duy trì độ đồng tâm cao giữa hai trục.

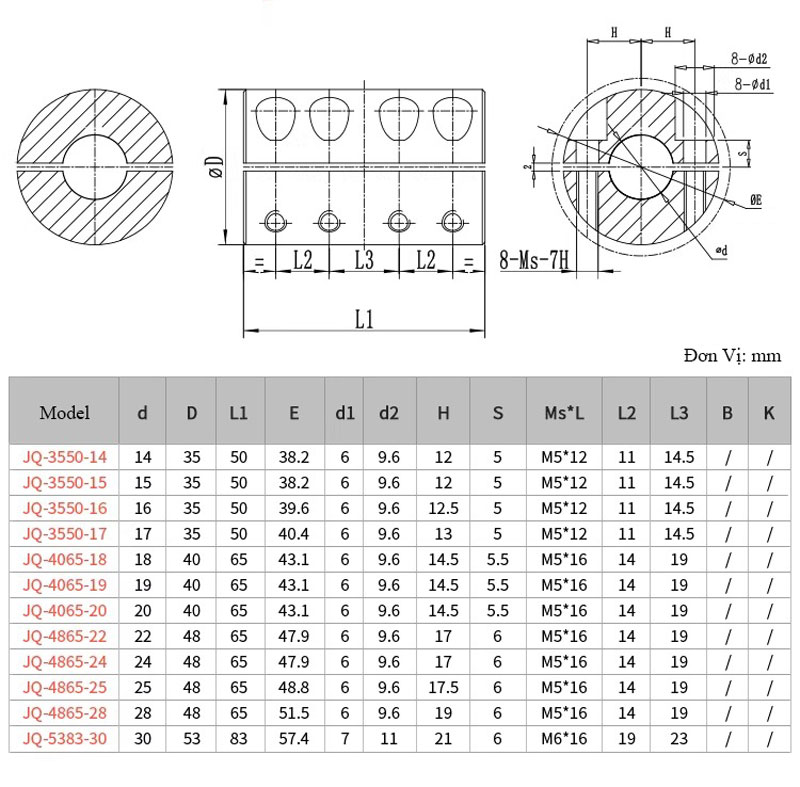

4. Thông số kỹ thuật cơ bản (tham khảo)

⚠️ Thông số có thể thay đổi theo kích thước và nhà sản xuất.

5. Ưu điểm nổi bật

• ✅ Truyền mô-men lớn, độ cứng xoắn cao

• ✅ Giữ độ đồng tâm chính xác giữa hai trục

• ✅ Lắp đặt, tháo gỡ nhanh mà không cần tháo trục

• ✅ Không cần then – hạn chế tập trung ứng suất

• ✅ Độ bền cao, tuổi thọ dài

6. Ứng dụng

• Hệ thống truyền động trục – trục

• Động cơ – hộp số – vít me

• Máy CNC, máy công cụ

• Băng tải, máy đóng gói, thiết bị tự động hóa

• Cơ cấu yêu cầu độ chính xác cao, không cho phép độ rơ

7. Lưu ý khi lựa chọn & sử dụng

• Yêu cầu hai trục phải đồng trục chính xác

• Không phù hợp cho hệ thống có rung động hoặc sai lệch trục

• Siết bu lông đúng lực theo khuyến nghị kỹ thuật
