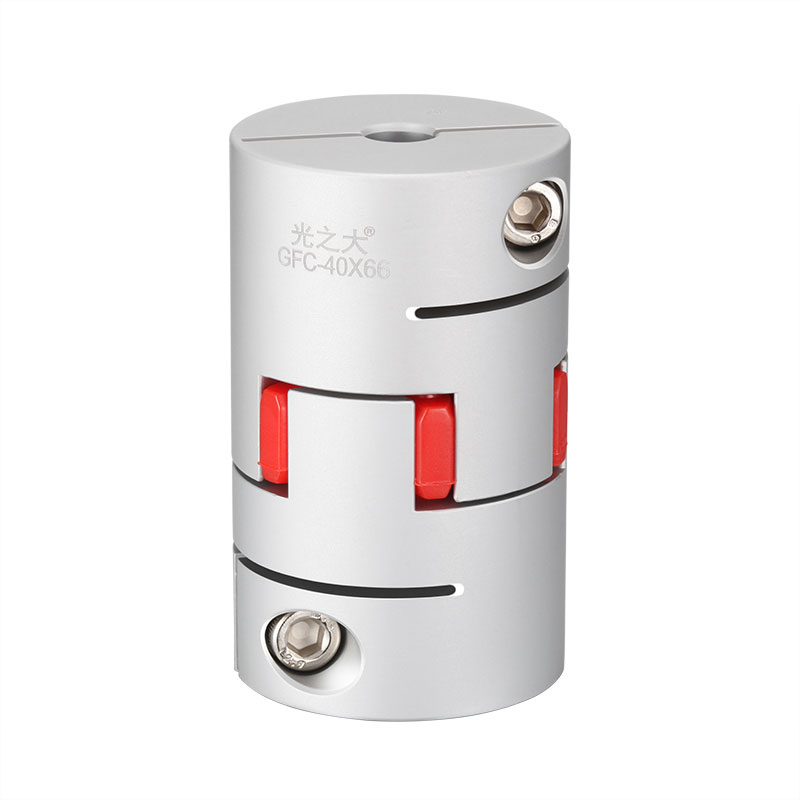

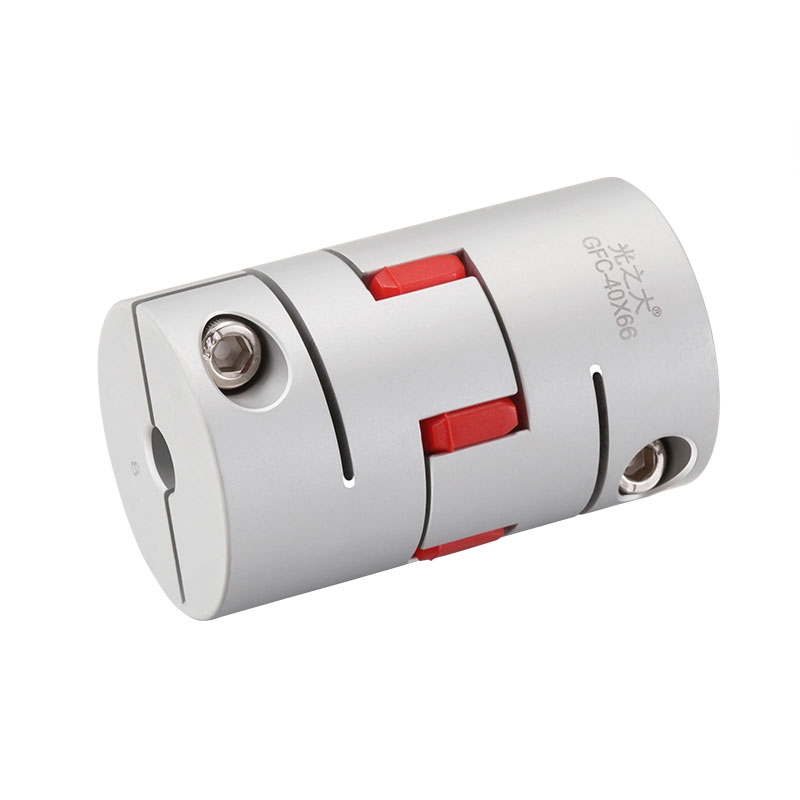

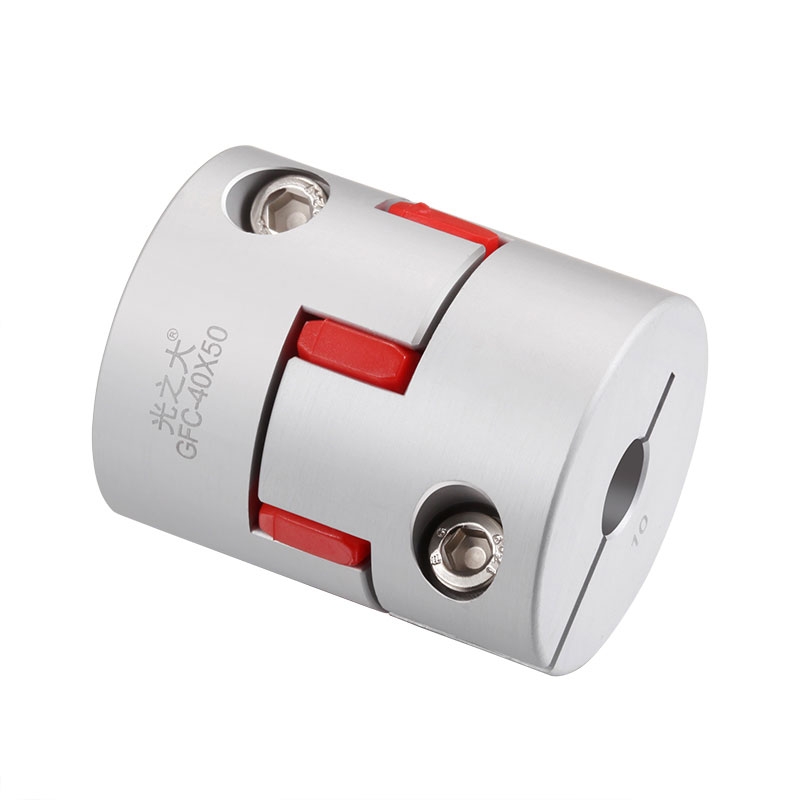

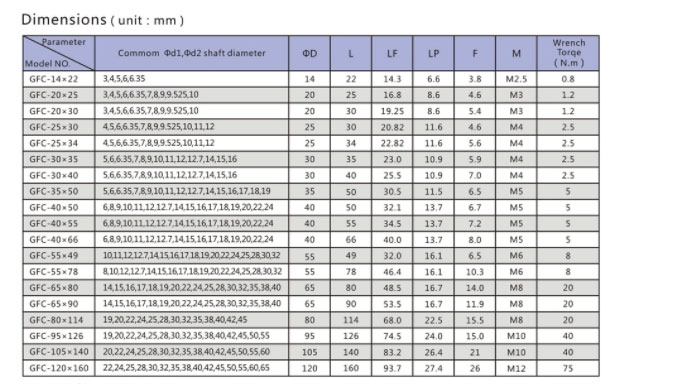

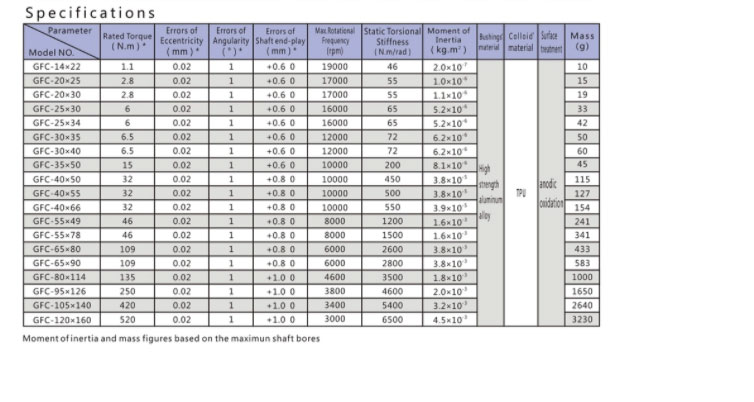

Mô tả chi tiết Khớp Nối Hoa Mận Trục Vít GFC

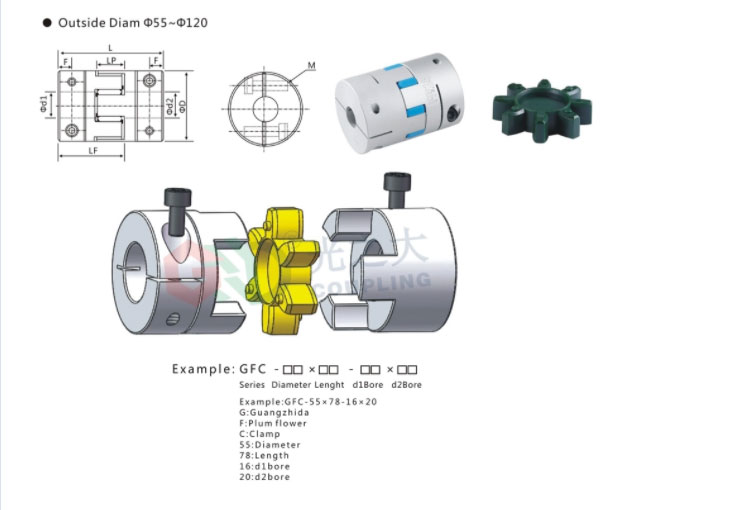

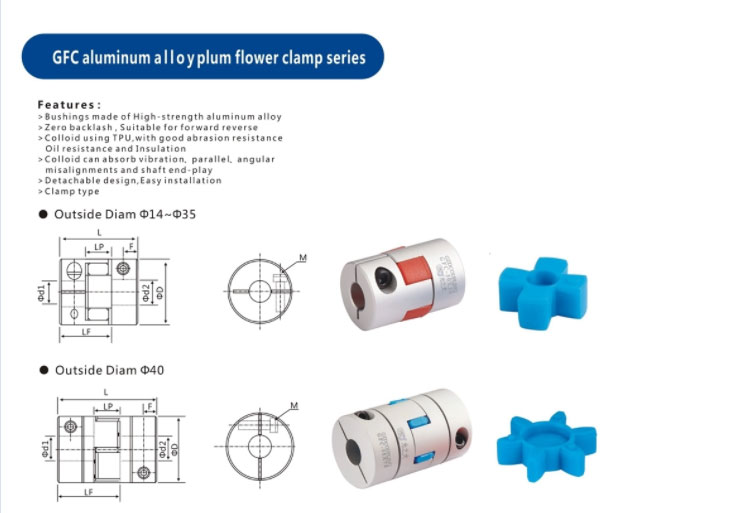

1. Cấu tạo:
Khớp nối hoa mận trục vít GFC (hay còn gọi là khớp nối mềm loại Spider Coupling – GFC type) có cấu tạo gồm 3 phần chính:
-
Hai đầu trục kim loại: Được gia công bằng thép hoặc hợp kim nhôm, có ren hoặc lỗ kẹp trục phù hợp với các loại motor và hộp giảm tốc. Một đầu thường có vít siết để cố định vào trục.
-
Lõi đàn hồi hình sao (Spider): Là bộ phận trung tâm có hình dạng như bông hoa mận (6 hoặc 8 cánh), được làm bằng polyurethane hoặc cao su kỹ thuật, có tính đàn hồi cao.
-
Cụm bắt vít định vị (vít lục giác): Đảm bảo liên kết chặt giữa khớp nối và trục máy.
2. Chất liệu:
-
Phần thân khớp nối thường được làm từ hợp kim nhôm, thép mạ kẽm, hoặc thép không gỉ tùy loại.
-
Lõi đàn hồi làm từ PU (Polyurethane) hoặc NBR (cao su nitrile), có khả năng chịu mài mòn, giảm chấn tốt.
3. Ứng dụng:
Khớp nối hoa mận GFC được sử dụng rộng rãi trong truyền động cơ khí:
-
Kết nối trục motor với hộp số, trục vít me, trục bơm, trục tải.
-
Ứng dụng trong các hệ thống tự động hóa, máy CNC, máy đóng gói, máy thực phẩm, băng tải, quạt công nghiệp…
4. Mô tả chi tiết hoạt động:
Khi motor quay, mô-men xoắn sẽ truyền qua khớp nối hoa mận sang trục dẫn. Lõi đàn hồi đóng vai trò hấp thụ rung động, bù lệch tâm và sai số nhỏ giữa hai trục. Đặc biệt, thiết kế có thể tháo rời phần lõi đàn hồi giúp dễ dàng bảo trì, thay thế mà không cần tháo rời toàn bộ cơ cấu.
5. Ưu điểm:
-
Dễ lắp đặt và bảo trì.
-
Hấp thụ rung động, giảm sốc, chống ồn.
-
Bù sai lệch nhỏ giữa các trục.
-
Giá thành hợp lý, nhiều kích cỡ lựa chọn.
-
Có thể làm việc ở tốc độ cao và tải trọng vừa phải.
