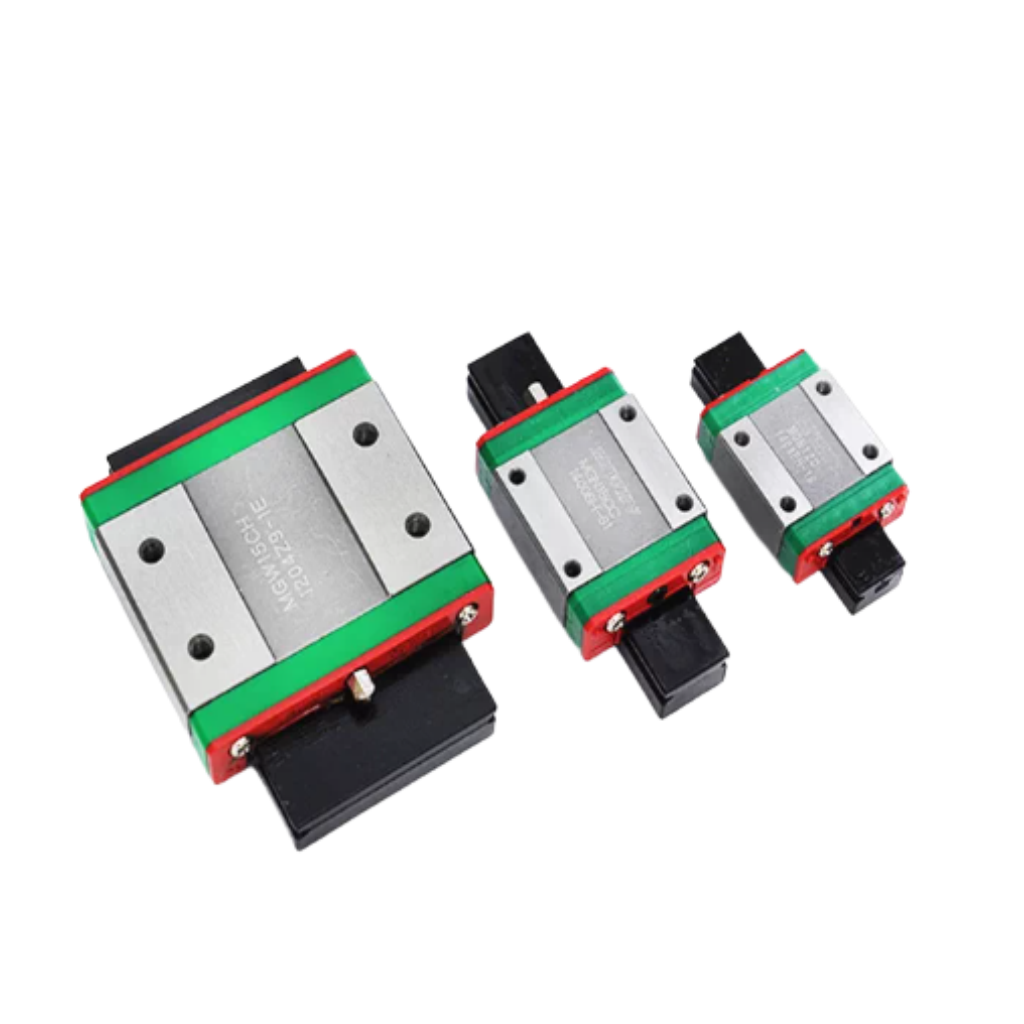

Con Trượt HIWIN MGW9C

Con Trượt HIWIN MGW9C là dòng con trượt dẫn hướng tuyến tính siêu nhỏ bản rộng (Miniature Wide Linear Guideway) thuộc chuỗi HIWIN MGW Series (Standard Block C Type) chính hãng HIWIN Taiwan. Với thiết kế block bản rộng 30mm, chiều cao lắp đặt tổng 12mm cùng chiều dài block 39,3mm (4 lỗ ren M3 gá lắp, khoảng cách tâm lỗ C = 12mm, B = 21mm), sản phẩm mang lại khả năng chống Momen xoắn lật (MR = 40,12N-m) cao gấp hơn 3.4 lần so với dòng bản hẹp MGN9C, là giải pháp tối ưu hàng đầu cho các thiết bị y tế, máy sản xuất bán dẫn, vi cơ khí, kính hiển vi tự động, thiết bị đo lường chính xác và các cơ cấu tự động hóa B2B đòi hỏi kích thước nhỏ gọn nhưng cần độ cứng vững chống lật vượt trội.

1. Ưu Điểm Nổi Bật

• Thiết Kế Bản Rộng Mở Rộng Chống Momen Lật Vượt Trội: Chiều rộng block W = 30mm kết hợp thanh ray trượt bản rộng WR = 18mm, giúp tăng gấp 3,4 lần khả năng chịu Momen xoắn lật (MR = 40,12N-m) so với dòng con trượt siêu nhỏ bản hẹp MGN9C (MR = 11,76N-m).
• Kích Thước Siêu Nhỏ Gọn Tối Ưu Không Gian: Chiều cao lắp đặt tổng thể chỉ H = 12mm và chiều dài tổng block L = 39,3mm (thân kim loại L1 = 27,5mm), giúp thu gọn tối đa chiều cao gá lắp cho các cụm máy vi mô.
• Tải Trọng Chịu Lực Cao Hơn Dòng Bản Hẹp: Chịu tải trọng động danh định C = 2,75kN (2.750 N) và tải trọng tĩnh C0 = 4,12kN (4.120 N) – cao hơn 48% tải động so với MGN9C.
• Thân Block Thép Tinh Luyện & Cấu Tạo Gothic Arch: Rãnh bi tiếp xúc vòm Gothic 45° chịu tải đều theo cả 4 hướng (nén, kéo, ngang), kết hợp phốt giữ bi ngăn rơi bi vi mô khi tháo block khỏi ray.
• Chuyển Động Siêu Mượt & Ma Sát Lăn Cực Thấp: Hệ thống bi tuần hoàn giúp giảm ma sát tối đa, đảm bảo độ chính xác định vị cao và tiếng ồn vận hành cực nhỏ.

2. Bảng Thông Số Kỹ Thuật Chi Tiết

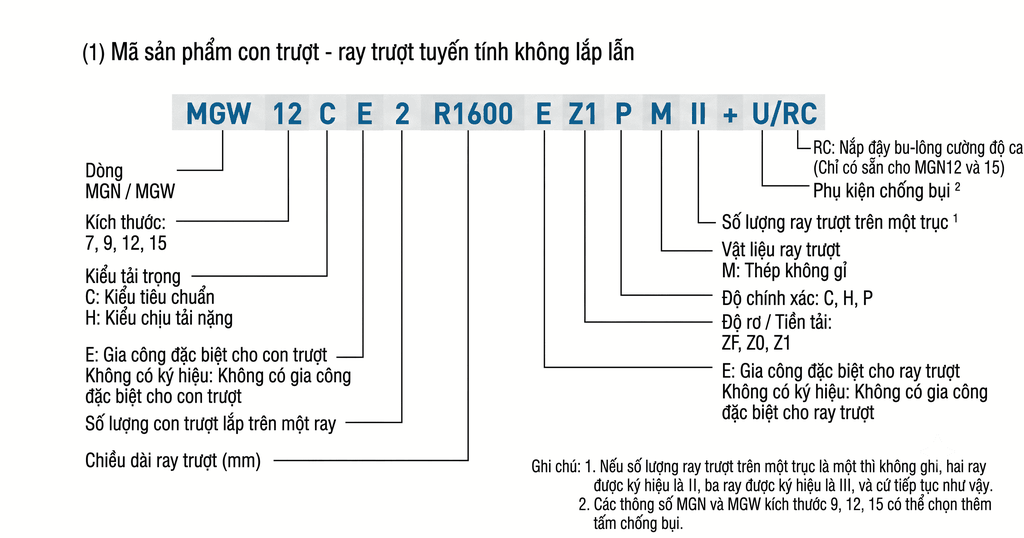

3. Phân Tích Ý Nghĩa Thông Số Ký Hiệu HIWIN MGW9C

• MGW: Ký hiệu dòng con trượt dẫn hướng tuyến tính siêu nhỏ bản rộng (Miniature Wide Series) của HIWIN.
• 9: Kích thước danh định con trượt và thanh ray (Size 9), sử dụng tương thích với thanh ray trượt MGW9 (WR = 18mm).
• C: Cấp chiều dài block tiêu chuẩn (Standard Block / chiều dài thân L1 = 27,5mm, tổng chiều dài 39,3mm với 4 lỗ ren M3, chịu tải tĩnh 4,12kN).

4. Ứng Dụng Thực Tế

Con Trượt HIWIN MGW9C được ứng dụng rộng rãi trong các ngành công nghiệp vi mô và tự động hóa chính xác đòi hỏi khả năng chống lật cao:

• Thiết bị y tế & Kính hiển vi tự động: Cơ cấu dịch chuyển mẫu vật vi mô đòi hỏi độ êm tuyệt đối và diện tích gá rộng.
• Máy sản xuất bán dẫn & Thiết bị PCB/IC: Các trục trượt hành trình ngắn thao tác linh kiện vi điện tử đơn ray chống lật.
• Robot vi mô & Cánh tay gắp linh kiện siêu nhỏ: Hạn chế tối đa chiều cao gá lắp nhưng vẫn đảm bảo độ vững chãi.

5. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN MGW9C vận hành dựa trên nguyên lý ma sát lăn hai hàng bi thép hợp kim tuần hoàn tiếp xúc vòm Gothic:

• Thân Block Thép Tinh Luyện Bản Rộng: Rãnh bi gia công chính xác, chống ăn mòn và chịu lực đa hướng.
• Hệ Thống Bi Tuần Hoàn Nhựa Cao Cấp: Chuỗi bi thép lăn nhẹ nhàng trong bộ tuần hoàn nhựa, giảm 20% khối lượng và tiếng ồn.
• Lưu Ý Thao Tác Kỹ Thuật: Không tháo con trượt MGW9C ra khỏi thanh ray mà không có thanh gá nhựa đỡ bi (block insert) để tránh rơi bi vi mô.

6. Hướng Dẫn Lắp Đặt & Bảo Dưỡng

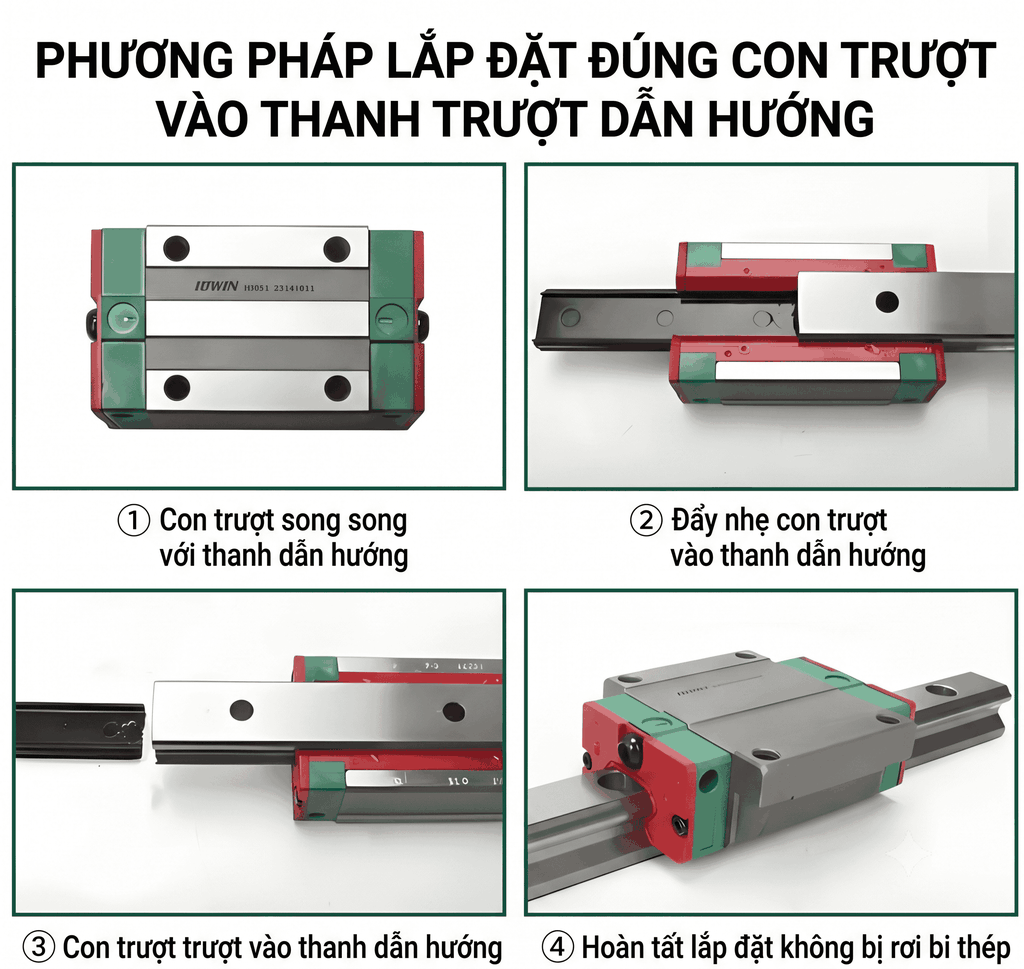

• Quy Trình Lắp Đặt Vào Thanh Ray MGW9:

• • Trượt nhẹ con trượt từ thanh đỡ nhựa sang thanh ray MGW9 theo đường thẳng song song.
  • Siết 4 bu-lông ren M3 gá block theo lực siết quy định.
• Chế Độ Bôi Trơn Mỡ Định Kỳ:
• • Bôi mỡ chuyên dụng cho thiết bị vi mô phòng sạch qua bề mặt rãnh bi định kỳ.

7. Câu Hỏi Thường Gặp

• Con trượt HIWIN MGW9C khác gì so với MGN9C và MGW9H?
  MGW9C thuộc dòng bản rộng block ngắn (W = 30mm, L = 39,3mm, MR = 40,12N-m). MGN9C là dòng bản hẹp (W = 20mm, L = 28,9mm, MR = 11,76N-m). Còn MGW9H là dòng bản rộng block dài (L = 50,7mm, MR = 54,54N-m).
• Con trượt MGW9C sử dụng bu-lông gá lắp kích thước bao nhiêu?

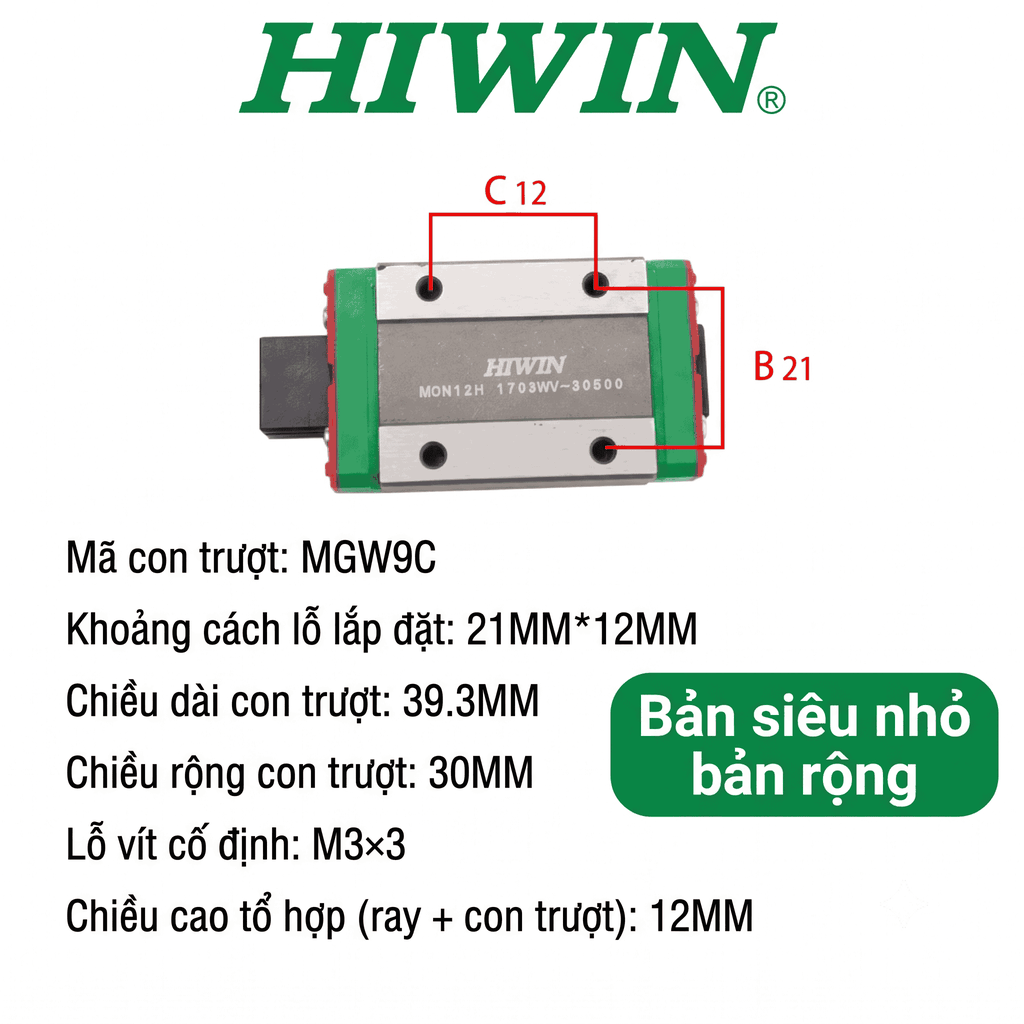

  MGW9C sử dụng 4 lỗ ren M3 (độ sâu ren 3mm) bắt từ trên xuống với khoảng cách tâm lỗ C = 12mm, B = 21mm.
• Mã MGW9C tương thích với loại thanh ray trượt nào của HIWIN?
  Sản phẩm tương thích hoàn toàn với thanh ray trượt bản rộng HIWIN MGW9 (rộng WR = 18mm, cao HR = 7mm, bước lỗ ray P = 30mm dùng bu-lông M3x8mm).
• Khả năng chịu tải trọng của con trượt MGW9C đạt bao nhiêu?
  Đạt tải trọng động danh định C = 2,75kN (2.750 N) và tải tĩnh C0 = 4,12kN (4.120 N).
