Con Trượt HIWIN MGW15C

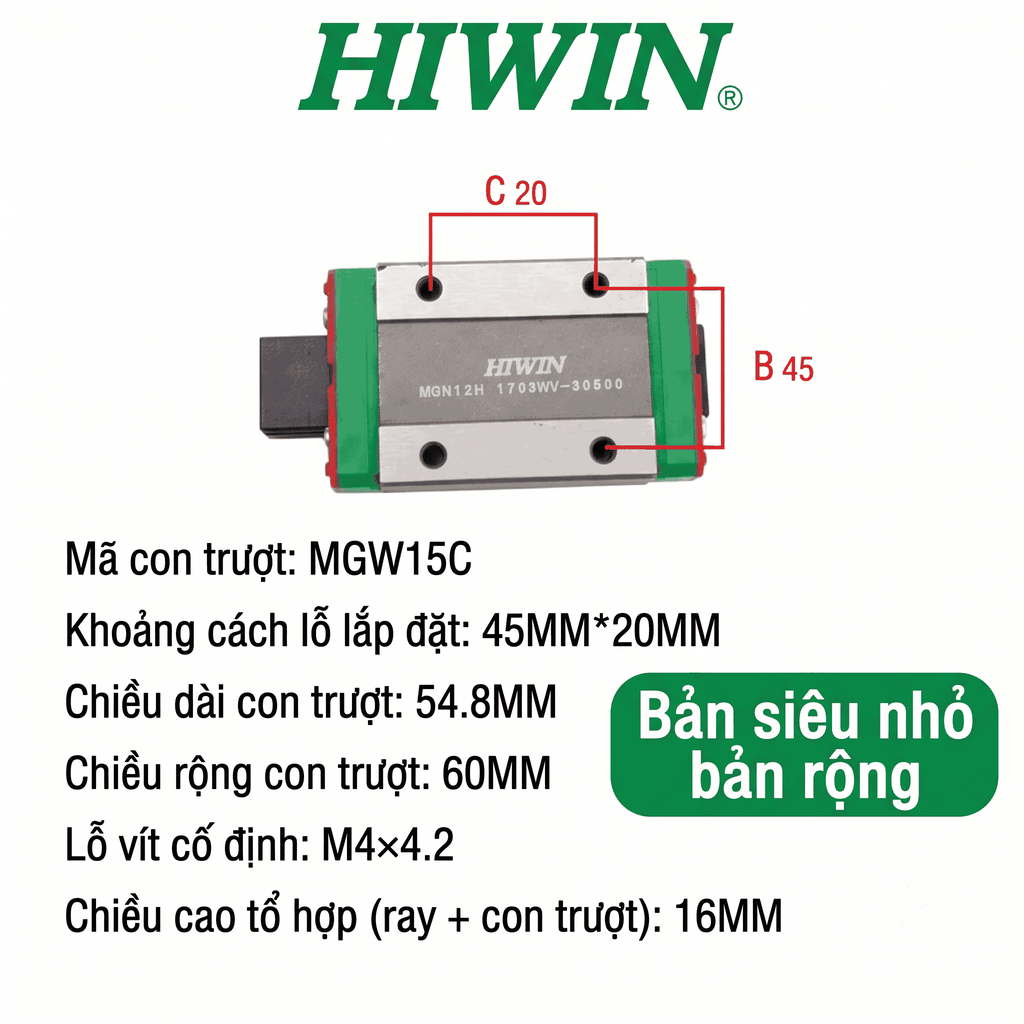

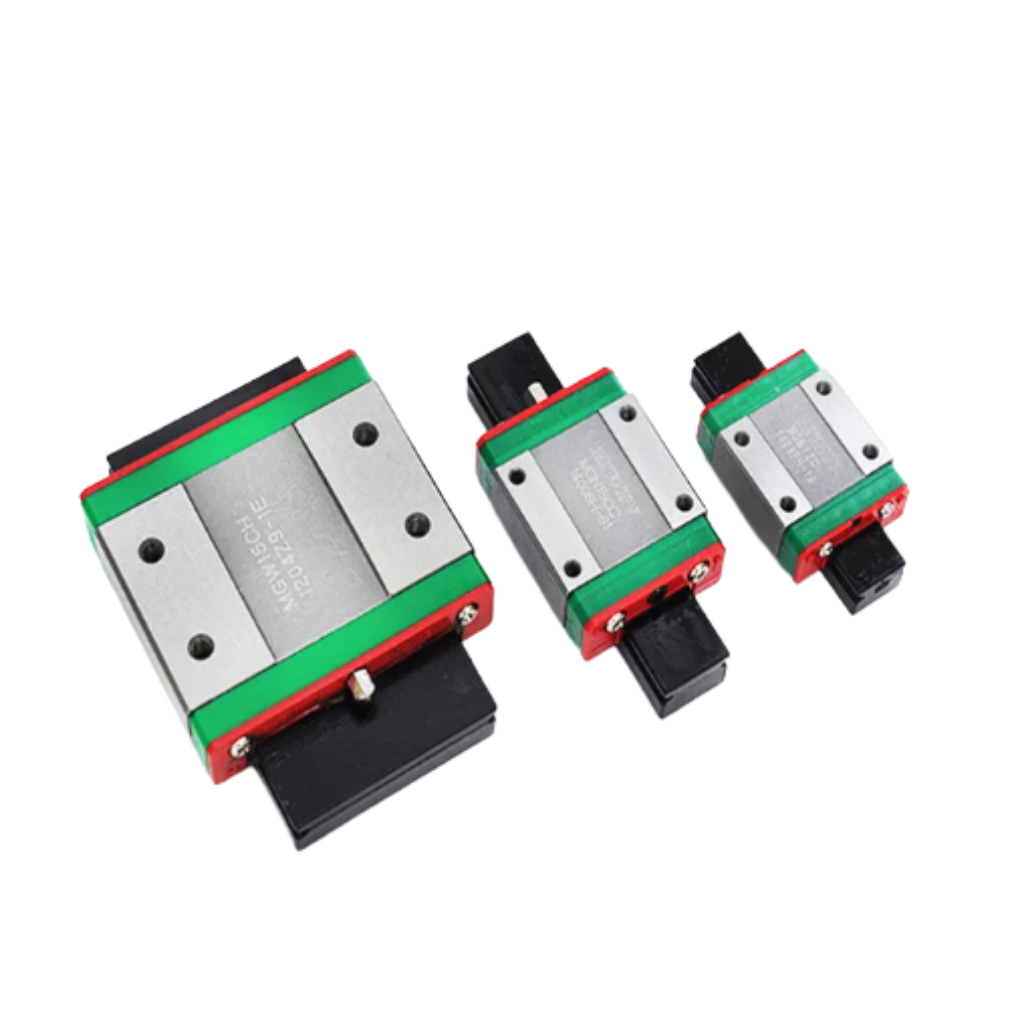

Con Trượt HIWIN MGW15C là dòng con trượt dẫn hướng tuyến tính siêu nhỏ bản rộng (Miniature Wide Linear Guideway) thuộc chuỗi HIWIN MGW Series (Standard Block C Type) chính hãng HIWIN Taiwan. Với thiết kế block bản rộng 60mm, chiều cao lắp đặt tổng 16mm cùng chiều dài block 54,8mm (4 lỗ ren M4 gá lắp, khoảng cách tâm lỗ C = 20mm, B = 45mm), sản phẩm mang lại khả năng chống Momen xoắn lật (MR = 199,34N-m) cao gấp hơn 4.4 lần so với dòng bản hẹp MGN15C, là giải pháp tối ưu hàng đầu cho các thiết bị y tế, máy sản xuất bán dẫn, vi cơ khí, kính hiển vi tự động, thiết bị đo lường chính xác và các cơ cấu tự động hóa B2B đòi hỏi kích thước nhỏ gọn nhưng cần độ cứng vững chống lật vượt trội.

1. Ưu Điểm Nổi Bật

• Thiết Kế Bản Rộng Mở Rộng Chống Momen Lật Vượt Trội: Chiều rộng block W = 60mm kết hợp thanh ray trượt bản rộng WR = 42mm, giúp tăng gấp 4,4 lần khả năng chịu Momen xoắn lật (MR = 199,34N-m) so với dòng con trượt siêu nhỏ bản hẹp MGN15C (MR = 45,08N-m).
• Kích Thước Siêu Nhỏ Gọn Tối Ưu Không Gian: Chiều cao lắp đặt tổng thể chỉ H = 16mm và chiều dài tổng block L = 54,8mm (thân kim loại L1 = 38mm), giúp thu gọn tối đa chiều cao gá lắp cho các cụm máy vi mô.
• Tải Trọng Chịu Lực Cao Hơn Dòng Bản Hẹp: Chịu tải trọng động danh định C = 6,77kN (6.770 N) và tải trọng tĩnh C0 = 9,22kN (9.220 N) – cao hơn 47% tải động so với MGN15C.
• Thân Block Thép Tinh Luyện & Cấu Tạo Gothic Arch: Rãnh bi tiếp xúc vòm Gothic 45° chịu tải đều theo cả 4 hướng (nén, kéo, ngang), kết hợp phốt giữ bi ngăn rơi bi vi mô khi tháo block khỏi ray.
• Chuyển Động Siêu Mượt & Ma Sát Lăn Cực Thấp: Hệ thống bi tuần hoàn giúp giảm ma sát tối đa, đảm bảo độ chính xác định vị cao và tiếng ồn vận hành cực nhỏ.

2. Bảng Thông Số Kỹ Thuật Chi Tiết

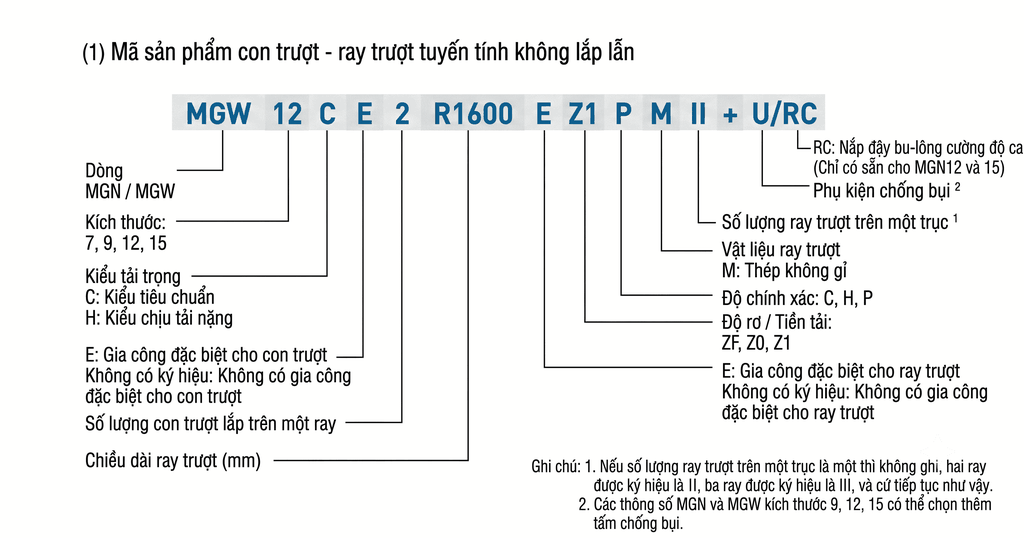

3. Phân Tích Ý Nghĩa Thông Số Ký Hiệu HIWIN MGW15C

• MGW: Ký hiệu dòng con trượt dẫn hướng tuyến tính siêu nhỏ bản rộng (Miniature Wide Series) của HIWIN.
• 15: Kích thước danh định con trượt và thanh ray (Size 15), sử dụng tương thích với thanh ray trượt MGW15 (WR = 42mm).
• C: Cấp chiều dài block tiêu chuẩn (Standard Block / chiều dài thân L1 = 38mm, tổng chiều dài 54,8mm với 4 lỗ ren M4, chịu tải tĩnh 9,22kN).

4. Ứng Dụng Thực Tế

Con Trượt HIWIN MGW15C được ứng dụng rộng rãi trong các ngành công nghiệp vi mô và tự động hóa chính xác đòi hỏi khả năng chống lật cao:

• Thiết bị y tế & Kính hiển vi tự động: Cơ cấu dịch chuyển mẫu vật vi mô đòi hỏi độ êm tuyệt đối và diện tích gá rộng.
• Máy sản xuất bán dẫn & Thiết bị PCB/IC: Các trục trượt hành trình ngắn thao tác linh kiện vi điện tử đơn ray chống lật.
• Robot vi mô & Cánh tay gắp linh kiện siêu nhỏ: Hạn chế tối đa chiều cao gá lắp nhưng vẫn đảm bảo độ vững chãi.

5. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN MGW15C vận hành dựa trên nguyên lý ma sát lăn hai hàng bi thép hợp kim tuần hoàn tiếp xúc vòm Gothic:

• Thân Block Thép Tinh Luyện Bản Rộng: Rãnh bi gia công chính xác, chống ăn mòn và chịu lực đa hướng.
• Hệ Thống Bi Tuần Hoàn Nhựa Cao Cấp: Chuỗi bi thép lăn nhẹ nhàng trong bộ tuần hoàn nhựa, giảm 20% khối lượng và tiếng ồn.
• Lưu Ý Thao Tác Kỹ Thuật: Không tháo con trượt MGW15C ra khỏi thanh ray mà không có thanh gá nhựa đỡ bi (block insert) để tránh rơi bi vi mô.

6. Hướng Dẫn Lắp Đặt & Bảo Dưỡng

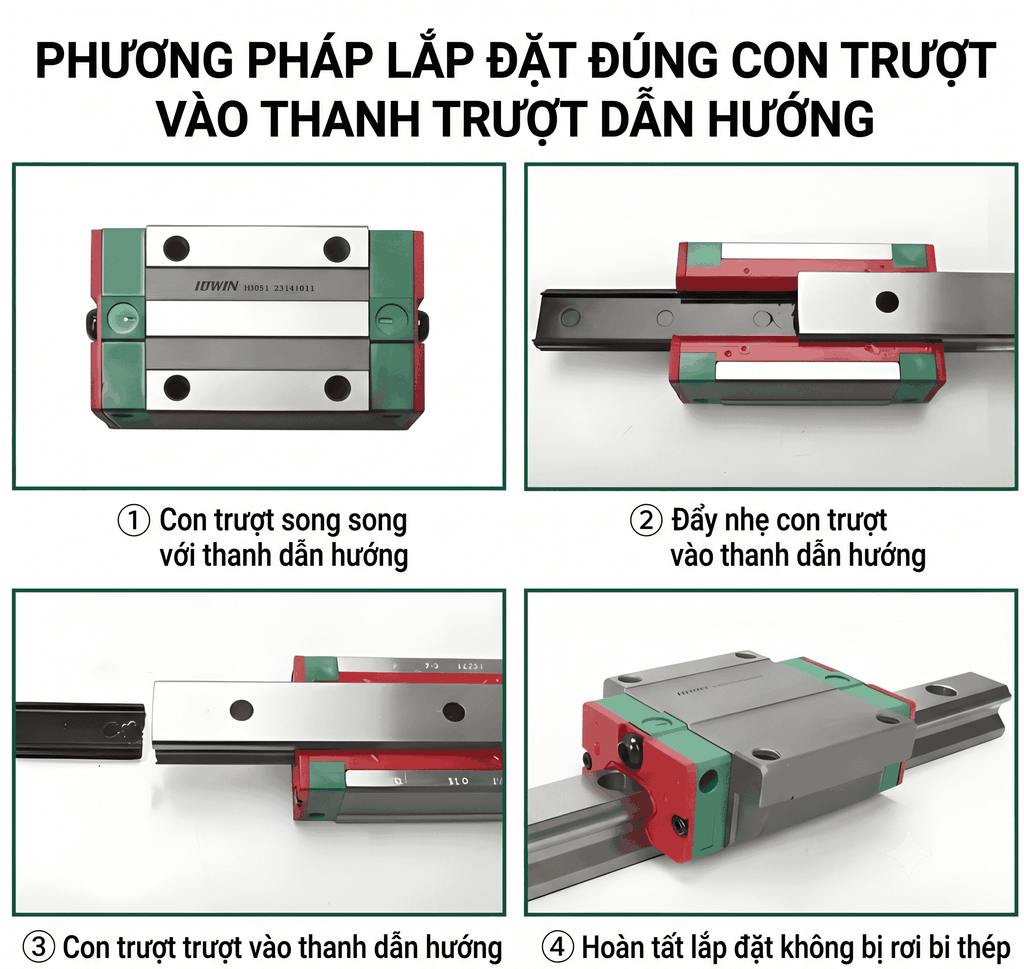

• Quy Trình Lắp Đặt Vào Thanh Ray MGW15:

• • Trượt nhẹ con trượt từ thanh đỡ nhựa sang thanh ray MGW15 theo đường thẳng song song.
  • Siết 4 bu-lông ren M4 gá block theo lực siết quy định.
• Chế Độ Bôi Trơn Mỡ Định Kỳ:
  • Bôi mỡ chuyên dụng cho thiết bị vi mô phòng sạch qua bề mặt rãnh bi định kỳ.

7. Câu Hỏi Thường Gặp

• Con trượt HIWIN MGW15C khác gì so với MGN15C và MGW15H?
  MGW15C thuộc dòng bản rộng block ngắn (W = 60mm, L = 54,8mm, MR = 199,34N-m). MGN15C là dòng bản hẹp (W = 32mm, L = 42,1mm, MR = 45,08N-m). Còn MGW15H là dòng bản rộng block dài (L = 73,8mm, MR = 299,01N-m).
• Con trượt MGW15C sử dụng bu-lông gá lắp kích thước bao nhiêu?
  MGW15C sử dụng 4 lỗ ren M4 (độ sâu ren 4,2mm) bắt từ trên xuống với khoảng cách tâm lỗ C = 20mm, B = 45mm.
• Mã MGW15C tương thích với loại thanh ray trượt nào của HIWIN?
  Sản phẩm tương thích hoàn toàn với thanh ray trượt bản rộng HIWIN MGW15 (rộng WR = 42mm, cao HR = 9,5mm, bước lỗ ray P = 40mm dùng bu-lông M4x10mm).
• Khả năng chịu tải trọng của con trượt MGW15C đạt bao nhiêu?
  Đạt tải trọng động danh định C = 6,77kN (6.770 N) và tải tĩnh C0 = 9,22kN (9.220 N).
