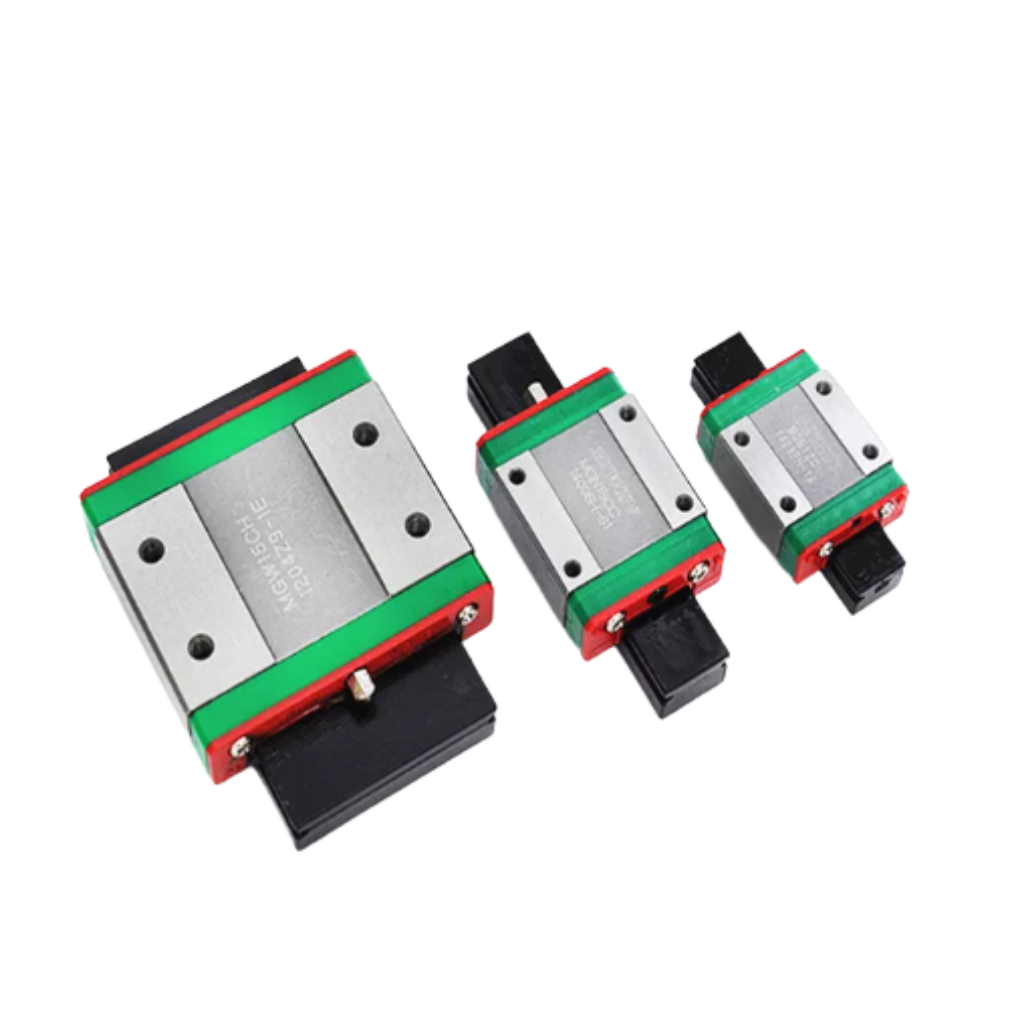

Con Trượt HIWIN MGW7C

Con Trượt HIWIN MGW7C là dòng con trượt dẫn hướng tuyến tính siêu nhỏ bản rộng (Miniature Wide Linear Guideway) thuộc chuỗi HIWIN MGW Series (Standard Block C Type) chính hãng HIWIN Taiwan. Với thiết kế block bản rộng 25mm, chiều cao lắp đặt tổng 9mm cùng chiều dài block 31,2mm (2 lỗ ren M3x3mm gá lắp), sản phẩm mang lại khả năng chống Momen xoắn lật (MR = 15,70N-m) cao gấp hơn 3 lần so với dòng bản hẹp MGN7C, là giải pháp tối ưu hàng đầu cho các thiết bị y tế, máy sản xuất bán dẫn, vi cơ khí, kính hiển vi tự động, thiết bị đo lường chính xác và các cơ cấu tự động hóa B2B đòi hỏi kích thước gọn nhẹ nhưng cần độ cứng vững chống lật vượt trội.

1. Ưu Điểm Nổi Bật

• Thiết Kế Bản Rộng Mở Rộng Chống Momen Lật Vượt Trội: Chiều rộng block W = 25mm (khoảng cách lỗ ren chiều rộng B = 19mm) kết hợp thanh ray trượt bản rộng WR = 14mm, giúp tăng gấp 3 lần khả năng chịu Momen xoắn lật (MR = 15,70N-m) so với các dòng con trượt siêu nhỏ bản hẹp thông thường.
• Kích Thước Nhỏ Mỏng Tiết Kiệm Không Gian Tối Đa: Chiều cao lắp đặt tổng thể chỉ H = 9mm và chiều dài tổng block L = 31,2mm (thân kim loại L1 = 21mm), giúp thu gọn tối đa chiều cao gá lắp của các cơ cấu vi mô.
• Tải Trọng Định Mức Tốt Trong Dòng Siêu Nhỏ: Thân block thép hợp kim tích hợp 2 lỗ ren M3x3mm gá lắp (khoảng cách tâm lỗ C = 10mm), chịu tải trọng động danh định C = 1,37kN (1.370 N) và tải trọng tĩnh C0 = 2,06kN (2.060 N).
• Kết Cấu Bi Thép Gothic Arch Chịu Tải Đa Hướng: Rãnh bi tiếp xúc vòm Gothic 45° chịu tải đều theo cả 4 hướng (nén, kéo, ngang), đảm bảo chuyển động siêu mượt, ma sát cực thấp và độ chính xác định vị cao.

2. Bảng Thông Số Kỹ Thuật Chi Tiết

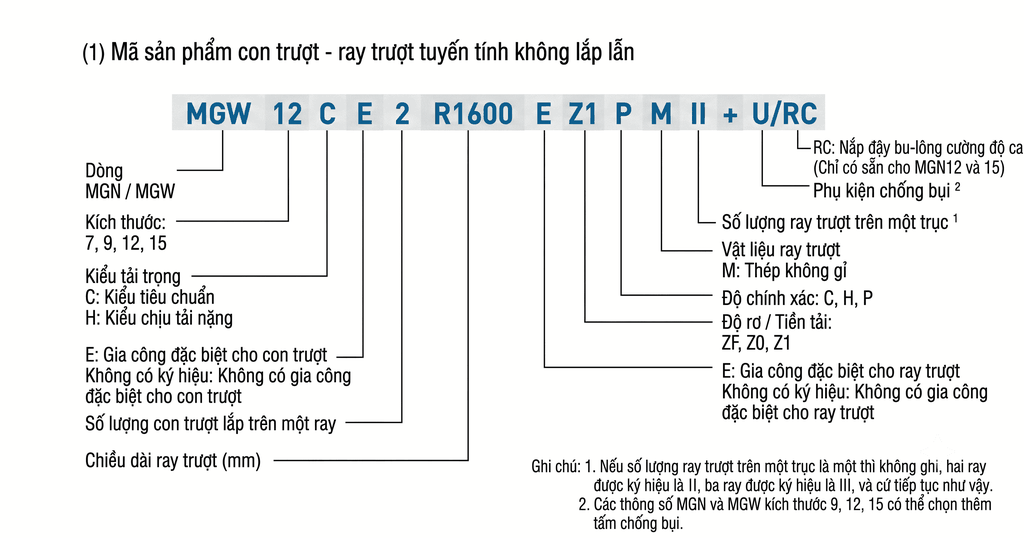

3. Phân Tích Ý Nghĩa Thông Số Ký Hiệu HIWIN MGW7C

• MGW: Ký hiệu dòng con trượt dẫn hướng tuyến tính siêu nhỏ bản rộng (Miniature Wide Series) của HIWIN.
• 7: Kích thước danh định con trượt và thanh ray (Size 7), sử dụng tương thích với thanh ray trượt MGW7 (WR = 14mm).
• C: Cấp chiều dài block tiêu chuẩn (Standard Block / chiều dài thân L1 = 21mm, tổng chiều dài 31,2mm với 2 lỗ ren M3x3mm, chịu tải tĩnh 2,06kN).

4. Ứng Dụng Thực Tế

Con Trượt HIWIN MGW7C được ứng dụng rộng rãi trong các ngành công nghiệp vi mô và tự động hóa chính xác đòi hỏi khả năng chống lật cao:

• Thiết bị y tế & Kính hiển vi tự động: Cơ cấu dịch chuyển mẫu vật vi mô đòi hỏi độ êm tuyệt đối và diện tích gá rộng.
• Máy sản xuất bán dẫn & Thiết bị PCB/IC: Các trục trượt hành trình ngắn thao tác linh kiện vi điện tử đơn ray chống lật.
• Robot vi mô & Cánh tay gắp linh kiện siêu nhỏ: Hạn chế tối đa chiều cao gá lắp nhưng vẫn đảm bảo độ vững chãi.

5. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN MGW7C vận hành dựa trên nguyên lý ma sát lăn hai hàng bi thép hợp kim tuần hoàn tiếp xúc vòm Gothic:

• Thân Block Thép Tinh Luyện Bản Rộng: Rãnh bi gia công chính xác, chống ăn mòn và chịu lực đa hướng.
• Hệ Thống Bi Tuần Hoàn Vi Mô: Chuỗi bi thép lăn nhẹ nhàng trong rãnh hồi bi, đảm bảo lực ma sát cực thấp.
• Lưu Ý Thao Tác Kỹ Thuật: Không tháo con trượt MGW7C ra khỏi thanh ray mà không có thanh gá nhựa đỡ bi (block insert) để tránh rơi bi vi mô.

6. Hướng Dẫn Lắp Đặt & Bảo Dưỡng

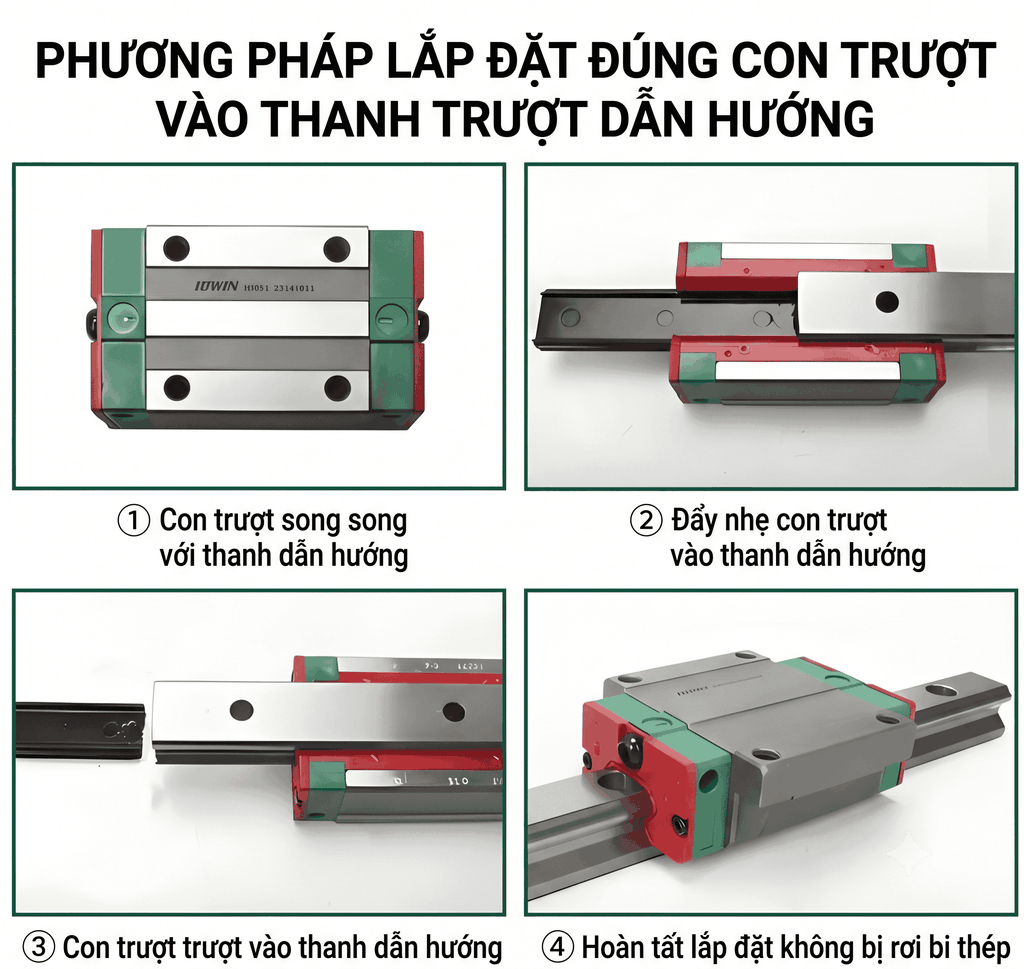

• Quy Trình Lắp Đặt Vào Thanh Ray MGW7:

• • Trượt nhẹ con trượt từ thanh đỡ nhựa sang thanh ray MGW7 theo đường thẳng song song.
  • Siết 2 bu-lông ren M3 gá block theo lực siết quy định cho ren nhỏ.
• Chế Độ Bôi Trơn Mỡ Định Kỳ:
• • Bôi mỡ chuyên dụng cho thiết bị vi mô phòng sạch qua bề mặt rãnh bi định kỳ.

7. Câu Hỏi Thường Gặp

• Con trượt HIWIN MGW7C khác gì so với MGN7C và MGW7H?
  MGW7C thuộc dòng bản rộng block ngắn (W = 25mm, L = 31,2mm, MR = 15,70N-m). MGN7C là dòng bản hẹp (W = 17mm, L = 22,5mm, MR = 4,70N-m). Còn MGW7H là dòng bản rộng block dài (L = 41mm, MR = 23,45N-m).
• Con trượt MGW7C sử dụng bu-lông gá lắp kích thước bao nhiêu?

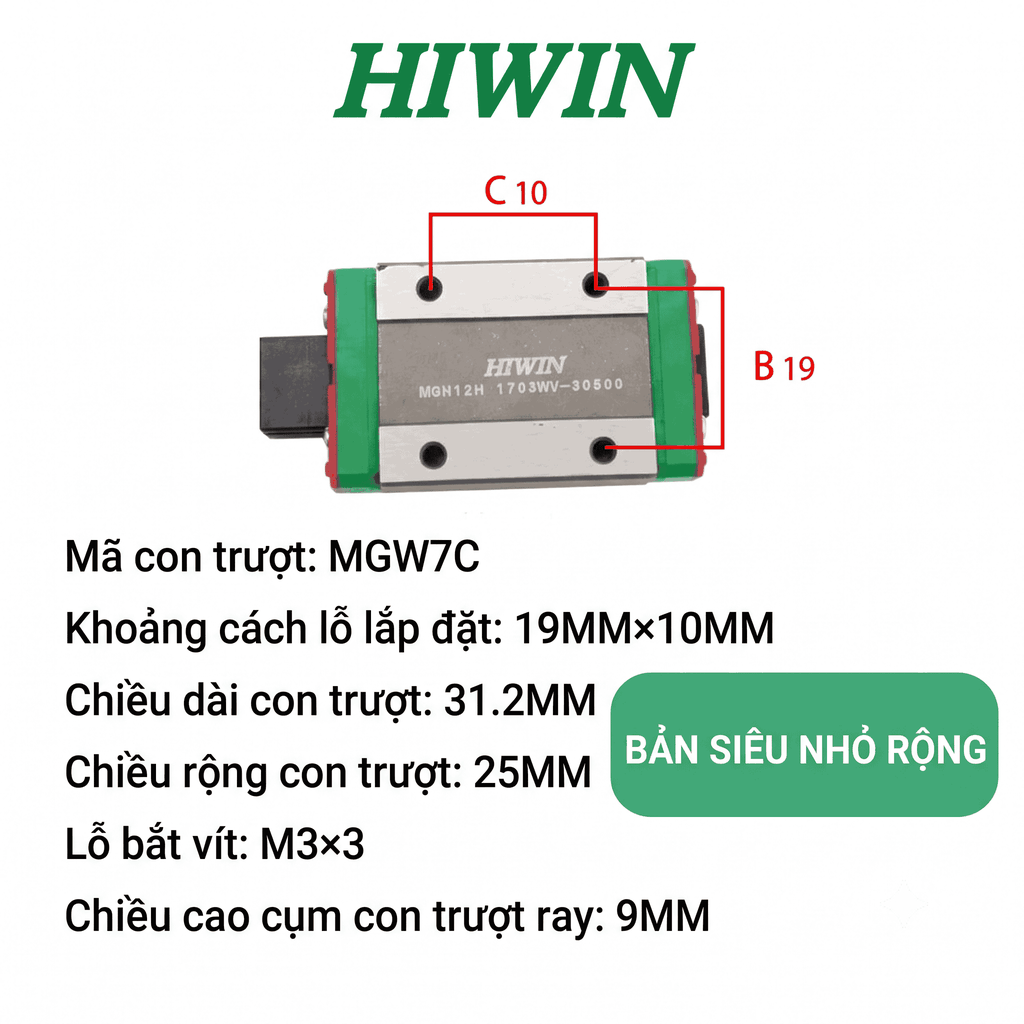

  MGW7C sử dụng 2 lỗ ren M3x3mm bắt từ trên xuống với khoảng cách tâm lỗ C = 10mm, B = 19mm.
• Mã MGW7C tương thích với loại thanh ray trượt nào của HIWIN?
  Sản phẩm tương thích hoàn toàn với thanh ray trượt bản rộng HIWIN MGW7 (rộng WR = 14mm, cao HR = 5,2mm, bước lỗ ray P = 30mm dùng bu-lông M3x6mm).
• Khả năng chịu tải trọng của con trượt MGW7C đạt bao nhiêu?
  Đạt tải trọng động danh định C = 1,37kN (1.370 N) và tải tĩnh C0 = 2,06kN (2.060 N).
