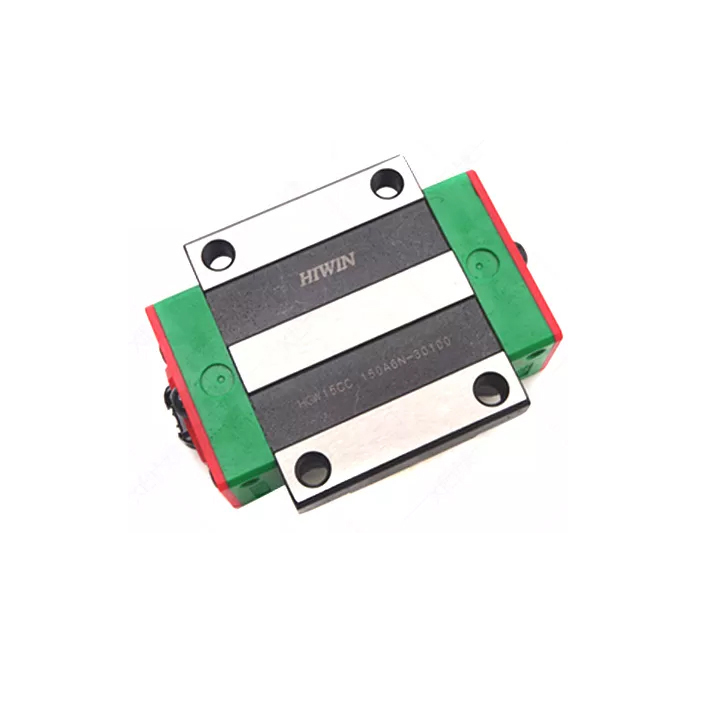

Con Trượt HIWIN HGW65HA

Con trượt HIWIN HGW65HA thuộc dòng HG Series mặt bích rộng có cánh (Flange Type), tải siêu nặng (Super Heavy Load) kích thước cực đại size 65, đạt tải trọng động danh định C = 277,8 kN và tải trọng tĩnh C0 = 420,17 kN. Kích thước tổng thể chuẩn xác: Chiều Cao H = 90 mm x Chiều Rộng W = 170 mm x Chiều Dài L = 259,6 mm.

1. Giới Thiệu

Con Trượt HIWIN HGW65HA là dòng block con trượt mặt bích rộng có cánh (Flange Type) kéo dài cỡ cực đại thuộc HG Series do thương hiệu HIWIN (Đài Loan) chế tạo. Sản phẩm được thiết kế với 4 dãy bi thép tuần hoàn tiếp xúc góc 45° (DF Circular Arc Groove Layout), mang lại khả năng chịu tải trọng đồng đều theo cả 4 hướng (nén, nâng, ngang trái/phải) và khả năng tự căn chỉnh vị trí linh hoạt để triệt tiêu sai số gá đặt cơ khí.

Mã sản phẩm HGW65HA sở hữu chiều dài thân block kéo dài (L1 = 203,6 mm), cho phép tăng diện tích chịu tải và khả năng chịu momen tĩnh vượt trội so với phiên bản tiêu chuẩn CA. Thiết kế mặt bích rộng trang bị lỗ ren M16 hỗ trợ bắt ốc trực tiếp từ phía trên mặt bích (Top Mounting A type), cực kỳ thích hợp cho các ứng dụng dẫn hướng tuyến tính siêu nặng trong máy gia công cơ khí CNC cỡ lớn, máy phay giường công nghiệp, máy cắt Laser / Plasma công suất cực đại, máy chấn / máy ép thủy lực hạng nặng, robot công nghiệp và hệ thống tự động hóa B2B.

2. Bảng Thông Số Kỹ Thuật

3. Cấu Tạo

Block con trượt mặt bích HIWIN HGW65HA được cấu tạo từ 6 thành phần cơ khí cốt lõi gia công chính xác:

• Thân Block mặt bích thép hợp kim (L1 = 203,6 mm): Thân đúc bằng thép hợp kim đúc nguyên khối qua nhiệt luyện độ cứng cao, mở rộng mặt bích W = 170 mm với lỗ ren M16 chuẩn xác.
• Mạch tuần hoàn bi 4 dãy (4-Row Recirculating System): Các viên bi thép chịu lực di chuyển liên tục kín qua đầu chuyển hướng nhựa tổng hợp chịu mòn (End Cap), đảm bảo vận hành mượt mà, ma sát cực thấp.
• Bố trí góc tiếp xúc 45° (DF Layout): 4 dãy bi bố trí góc tiếp xúc 45° giúp cân bằng khả năng chịu tải 4 hướng và tự động bù đắp lệch góc gá đặt.
• Hệ thống phớt làm kín kép (Dual-Lip Sealing): Phớt chặn bụi đầu (End Seal) và phớt dưới (Bottom Seal) ngăn chặn triệt để mạt sắt, bụi gỗ, phôi cắt và dung dịch bôi trơn xâm nhập vào rãnh bi.
• Khung định hình bi (Ball Retainer): Giữ chặt các viên bi thép cố định trong rãnh khi tháo rời block khỏi thanh ray HGR65, tránh rơi vãi bi trong quá trình vận chuyển và tháo lắp.
• Hệ thống bôi trơn tập trung: Đầu block trang bị vú mỡ bôi trơn kết hợp rãnh dẫn mỡ nội bộ, phân phối đều mỡ bôi trơn trực tiếp tới toàn bộ 4 rãnh bi.

4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGW65HA

Cấu trúc mã kỹ thuật HIWIN HGW65HA thể hiện đầy đủ các đặc tính cơ khí:

• HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
• W: Kiểu block mặt bích rộng có cánh (Flange Type).
• 65: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 63 mm, size 65 cực đại).
• H: Cấp tải siêu nặng (Super Heavy Load / Block kéo dài).
• A: Kiểu bắt ốc trực tiếp từ phía trên mặt bích xuống (Top Mounting A type).

5. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế

Ưu điểm cơ khí nổi bật:

• Khả năng chịu tải cực đại: Thiết kế thân kéo dài L1 = 203,6 mm nâng tải trọng động C = 277,8 kN và tĩnh C0 = 420,17 kN, chịu momen uốn dọc MP/MY đạt 7,38 kN-m.
• Mặt bích rộng gá đặt vững chắc: Mặt bích W = 170 mm gá ốc M16 từ phía trên xuống giúp cố định chắc chắn vào khung bệ máy công nghiệp nặng.
• Vận hành êm ái, tuổi thọ dài lâu: Ma sát chuyển động cực thấp, tiếng ồn nhỏ khi vận hành ở tốc độ cao, độ ổn định tuyệt vời lên tới 80.000 giờ trong môi trường bôi trơn chuẩn.

Ứng dụng công nghiệp:

• Máy phay giường CNC cơ khí cỡ lớn, máy doa/máy bào giường công nghiệp nặng, máy cắt Laser / Plasma khổ cực lớn.
• Bàn trượt nâng hạ tải trọng nặng, máy ép thủy lực B2B, thiết bị tự động hóa cảng biển và cơ khí hạng nặng.
• Trục dẫn hướng chuyển động chịu lực cao trong dây chuyền sản xuất công nghiệp.

6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật

• Loại mỡ bôi trơn: Bơm mỡ bôi trơn gốc Lithium qua vú mỡ.
• Định kỳ bảo trì: Bơm bổ sung mỡ bôi trơn định kỳ sau mỗi 100 km - 500 km vận hành tùy môi trường làm việc.
• Quy trình lắp đặt chuẩn:
  • Vệ sinh sạch bề mặt thanh ray HGR65 và mặt tựa cơ khí trước khi trượt con trượt vào.
  • Lắp thẳng trực tiếp block từ đầu thanh ray; tuyệt đối không tháo khung nhựa giữ bi khi chưa đưa con trượt vào ray để tránh rơi bi.
  • Xiết ốc M16x50mm bắt ray theo đúng lực siết tiêu chuẩn.

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

7. Câu Hỏi Thường Gặp

Q1: Con trượt HIWIN HGW65HA khác gì so với HGW65CA?

Trả lời: HGW65HA là dòng block mặt bích cấp tải siêu nặng (Super Heavy Load, thân kéo dài L1 = 203,6 mm, L = 259,6 mm, C = 277,8 kN). Trong khi HGW65CA là dòng block mặt bích cấp tải nặng tiêu chuẩn (Heavy Load, thân tiêu chuẩn L1 = 144,2 mm, L = 200,2 mm, C = 213,2 kN). Kích thước chiều cao H = 90 mm và chiều rộng W = 170 mm của 2 mã hoàn toàn tương đương.

Q2: Con trượt HGW65HA sử dụng thanh ray dẫn hướng nào?

Trả lời: HGW65HA sử dụng tương thích hoàn hảo với thanh ray trượt vuông HIWIN HGR65 (chiều rộng ray WR = 63 mm, chiều cao HR = 53 mm, bước lỗ P = 150 mm, dùng ốc bắt ray M16x50).
