Con Trượt HIWIN HGW35HA

Con trượt Hiwin HGW35HA được thiết kế có độ cứng cao và khả năng chịu tải cao, có khả năng load tải trọng lớn. Có tuổi thọ cao, trong môi trường bôi trơn tốt tuổi thọ lên tới 80.000 giờ, Có tốc độ cao : Speed 13-15m/ph Chuyển động thẳng mượt, ma sát thấp, tiếng ồn nhỏ.

Con trượt Hiwin hay còn được gọi con trượt vuông, là một phần của đường dẫn tuyến tính. Hệ thống gồm hai bộ phận lắp ráp lại với nhau: thanh trượt dài cùng con trượt.

Có 9 series ray trượt cũng như con trượt hiwin khác nhau: con trượt HG, con trượt EG, con trượt CG, con trượt MG, con trượt RG, con trượt WE, con trượt QH, con trượt QE, con trượt QW. Mỗi loại con trượt được thiết kế với một tiêu chuẩn riêng biệt để phù hợp cho 1 dòng máy công nghiệp.

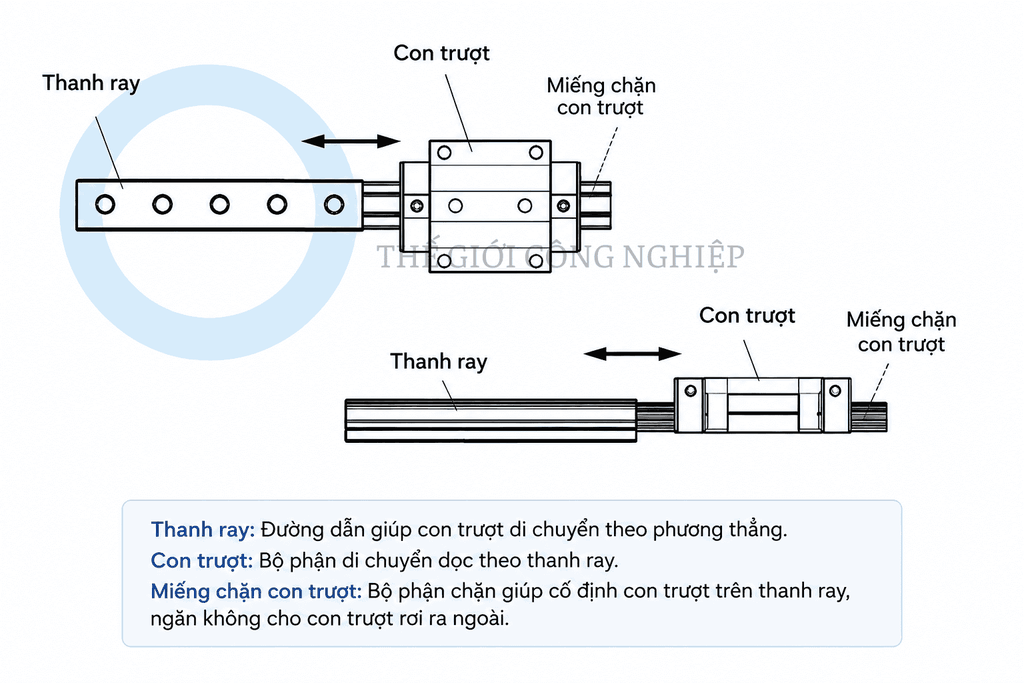

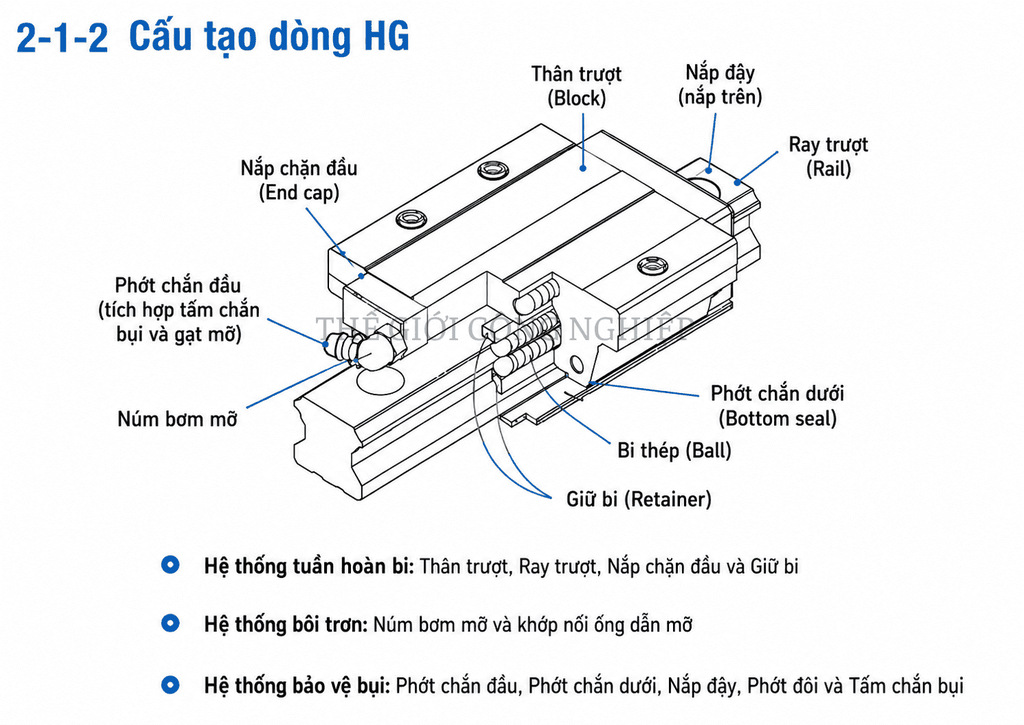

Cấu Trúc Của Con Trượt HIWIN HGW35HA

Thông Số Kích Thước Của Con Trượt HIWIN HGW35HA

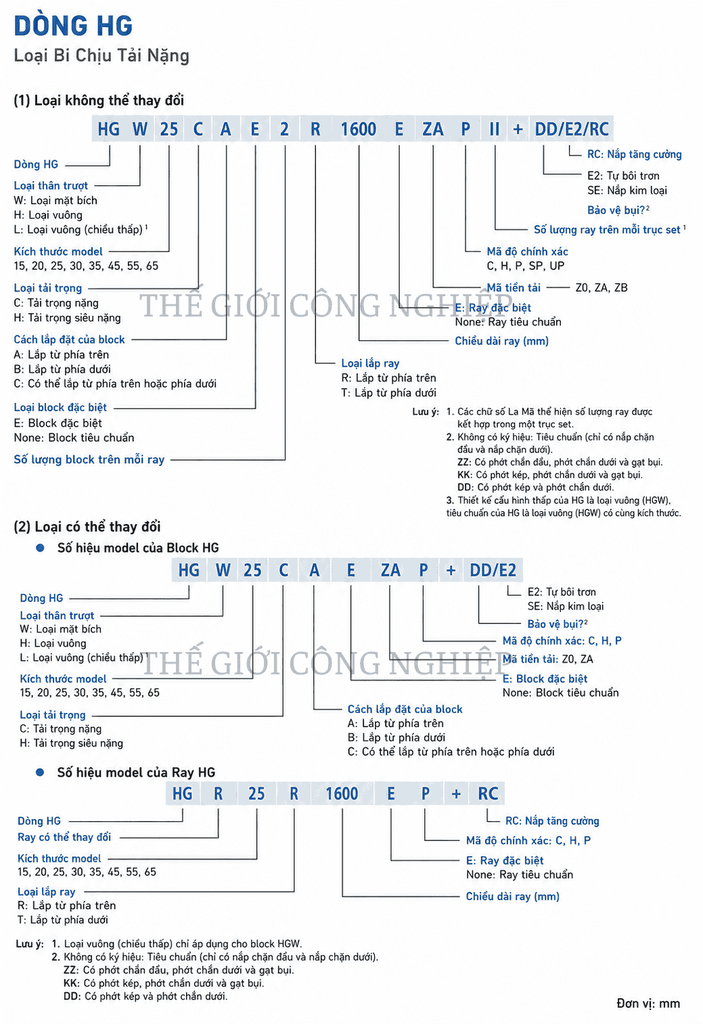

Giải Thích Các Thông Số Ký Hiệu Của Con Trượt HIWIN HGW35HA

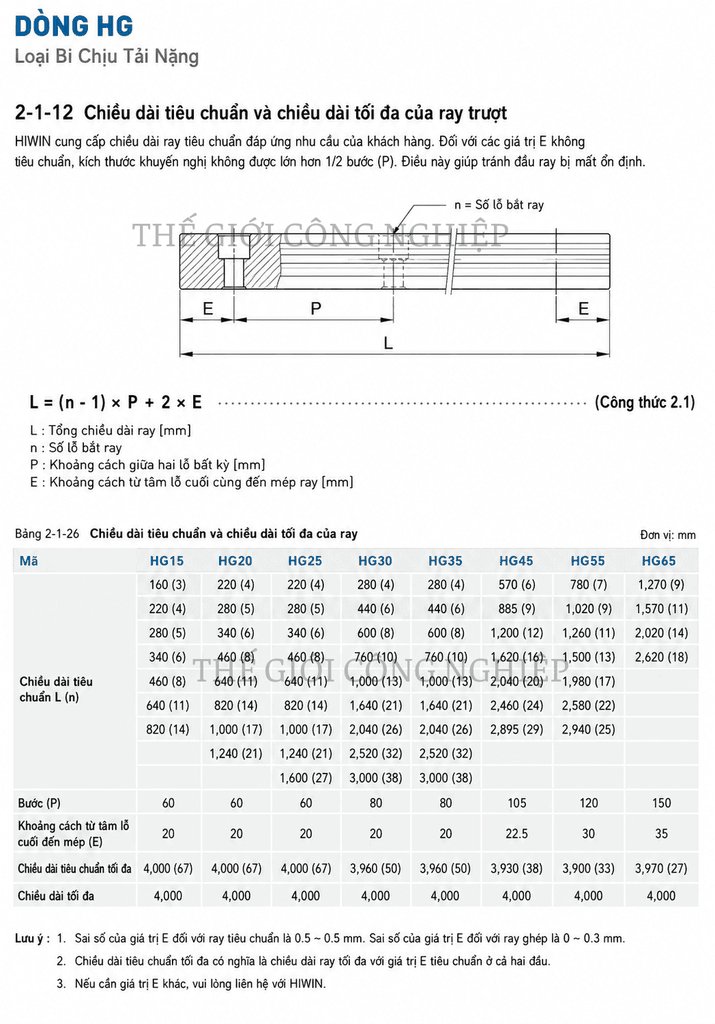

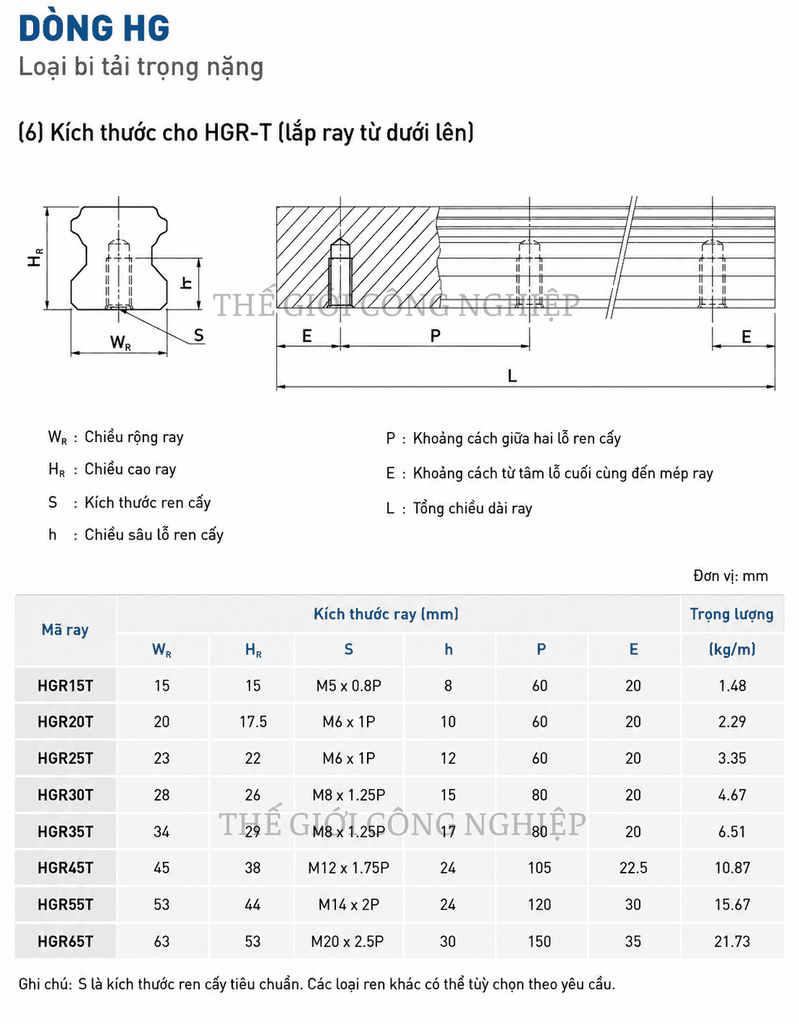

Thông Số Của Đường Ray Cho Con Trượt HIWIN HGW35HA

Đặc Điểm của con trượt HIWIN HGW35HA

Thanh trượt Hiwin, con trượt Hiwin HGW35HA được thiết kế có độ cứng cao và khả năng chịu tải cao, có khả năng load tải trọng theo bốn hướng (lên/ xuống/ phải/ trái) và khả năng tự điều chỉnh để giảm rung động do lỗi gá đặt. Ngoài ra thanh trượt Hiwin, con trượt Hiwin HGW còn có ưu điểm:

Có tuổi thọ cao, Có tốc độ cao

Có độ chính xác cao, Chuyển động thẳng mượt, ma sát thấp, tiếng ồn thấp

Dễ dàng lắp đặt và tháo dỡ mà vẫn có thể sử dụng lần sau

Có thể dễ dàng bơm dầu vào con trượt để đảm bảo hệ thống con trượt thanh trượt hoạt động mượt mà, dài lâu. Việc bơm dầu vào hệ thống cơ khí của máy rất quan trọng. Mỗi con trượt Hiwin có một vú bơm dầu kèm theo và có thể bơm dầu vào hệ thống cơ khí thông qua vú bơm dầu lắp trên con trượt.

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

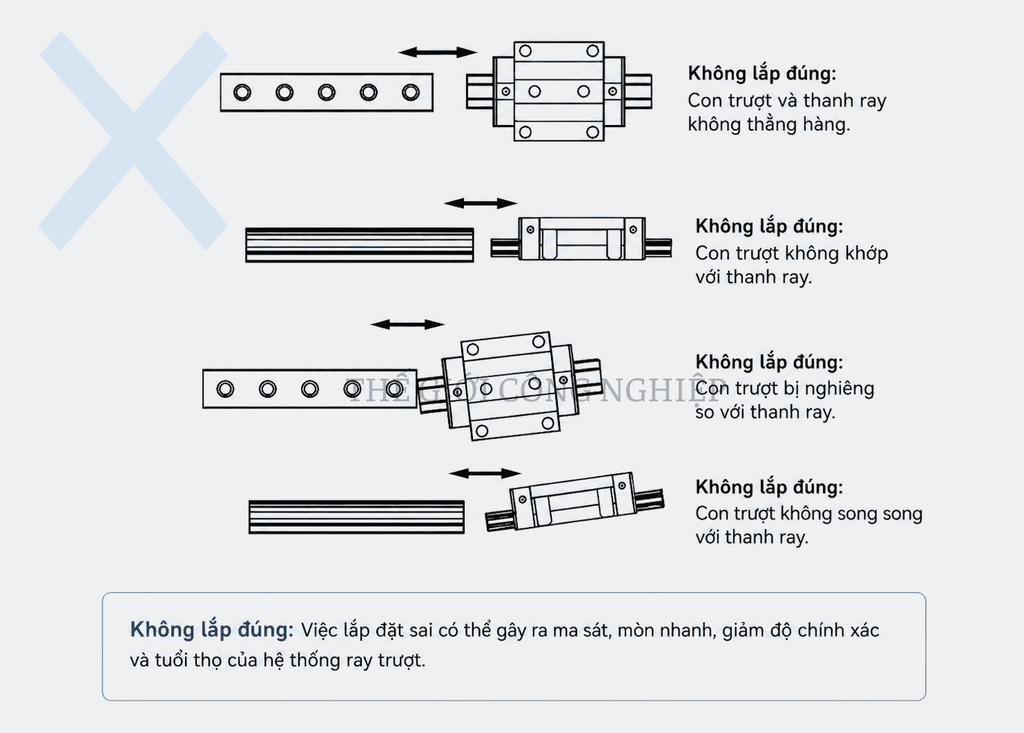

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

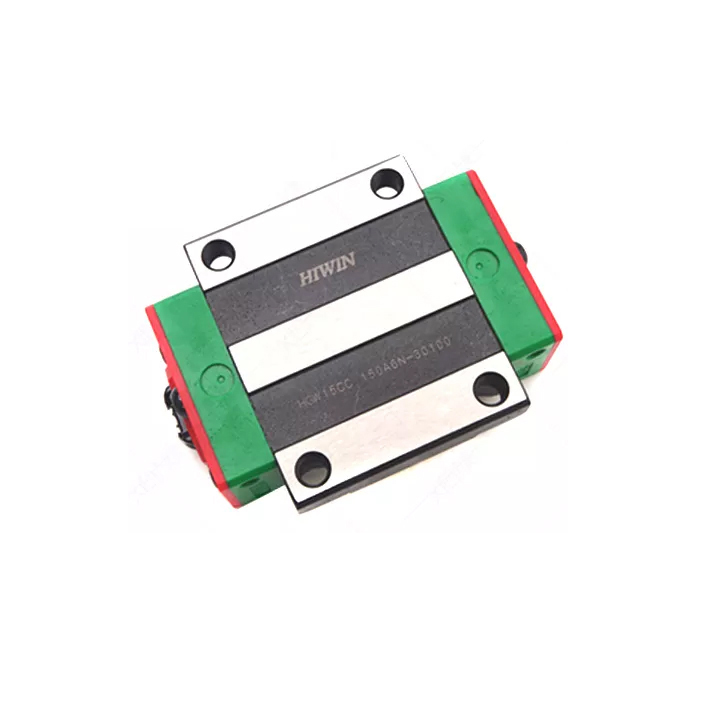

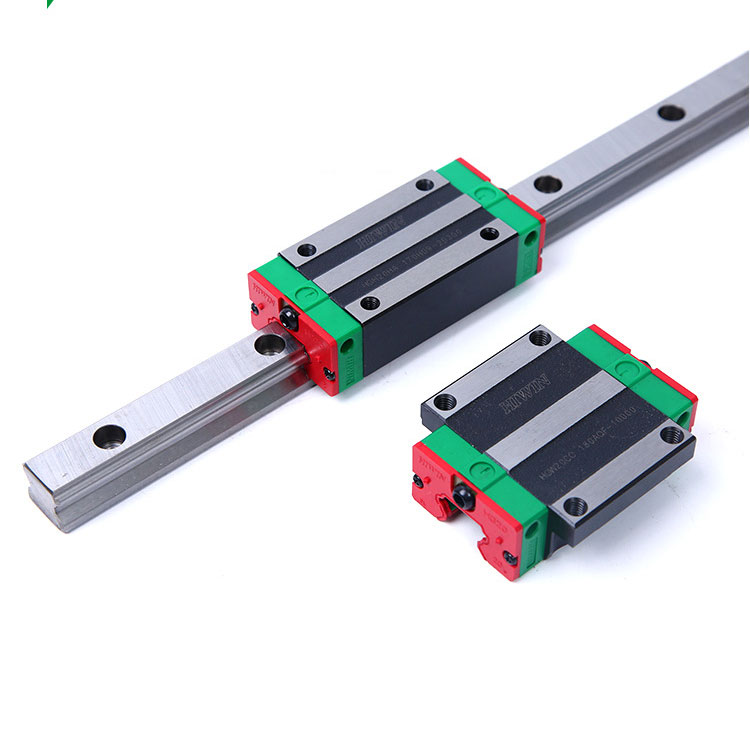

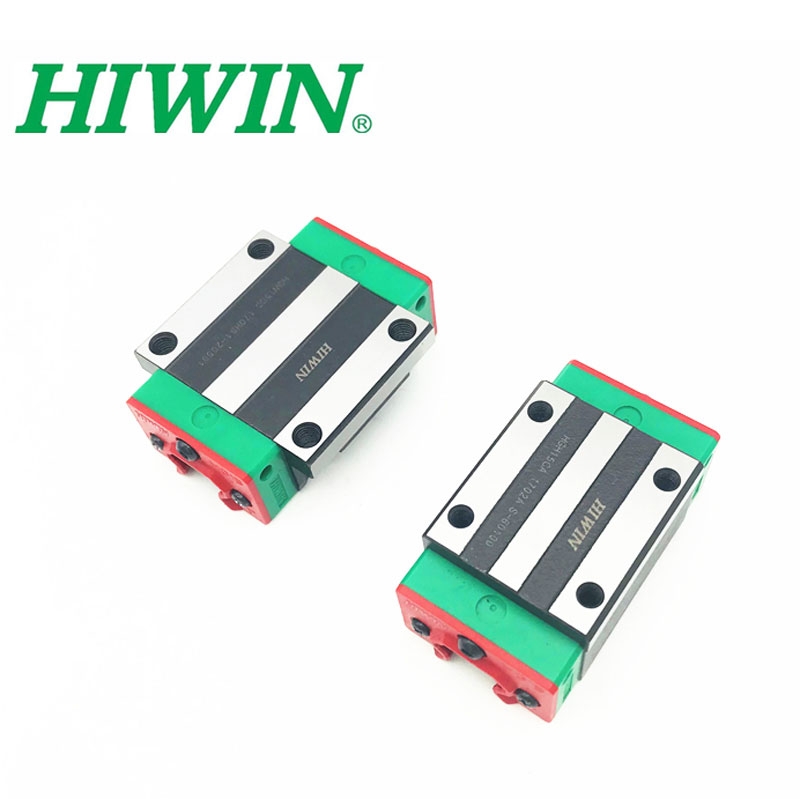

Một Số Hình Ảnh Con Trượt HGW35HA

Thông Số Vú Bơm Mỡ Cho Con Trượt HGW35HA

Công dụng của Con Trượt HIWIN HGW35HA

• Giúp hệ thống chuyển động tuyến tính chính xác với độ ma sát thấp, đảm bảo máy vận hành ổn định, êm ái và nâng cao hiệu suất làm việc. Dòng HGW35HA thuộc series HG tải siêu nặng, có chiều dài con trượt lớn hơn phiên bản CA, giúp tăng khả năng chịu tải và mô-men xoắn.
• Chịu tải trọng lớn theo bốn hướng (lên, xuống, trái, phải), mang lại độ cứng vững cao, phù hợp với các thiết bị hoạt động liên tục và yêu cầu độ chính xác cao.
• Thiết kế bốn dãy bi tiếp xúc góc 45° giúp tự cân chỉnh sai lệch lắp đặt nhỏ, giảm ảnh hưởng của sai số khi lắp ráp, tăng độ ổn định và kéo dài tuổi thọ của hệ thống dẫn hướng.
• Chuyển động mượt mà, giảm rung động và tiếng ồn, duy trì độ chính xác ngay cả khi vận hành ở tốc độ cao hoặc tải trọng lớn.
• Phù hợp sử dụng trong máy CNC, trung tâm gia công, máy cắt laser, máy cắt plasma, robot công nghiệp, máy ép, dây chuyền tự động hóa, thiết bị đo lường và các loại máy cơ khí chính xác.
• Kết cấu chắc chắn, khả năng chống mài mòn cao, giúp giảm chi phí bảo trì, tăng tuổi thọ của ray dẫn hướng và đảm bảo hệ thống vận hành ổn định trong môi trường công nghiệp.

Cam kết

• Cung cấp Con Trượt HIWIN HGW35HA đúng model, đúng thông số kỹ thuật và đảm bảo chất lượng.
• Sản phẩm được kiểm tra kỹ lưỡng trước khi xuất kho, đảm bảo chuyển động trơn tru, không kẹt bi và sẵn sàng lắp đặt.
• Tư vấn lựa chọn con trượt phù hợp với ray dẫn hướng, tải trọng và yêu cầu kỹ thuật của từng ứng dụng.
• Đóng gói cẩn thận, giao hàng nhanh trên toàn quốc, hạn chế tối đa hư hỏng trong quá trình vận chuyển.
• Hỗ trợ tư vấn kỹ thuật, hướng dẫn lắp đặt, bôi trơn và bảo trì để sản phẩm hoạt động ổn định, bền bỉ và đạt hiệu suất tối ưu.
• Áp dụng chính sách bảo hành và đổi trả theo quy định đối với các trường hợp lỗi do nhà sản xuất hoặc phát sinh trong quá trình vận chuyển.
