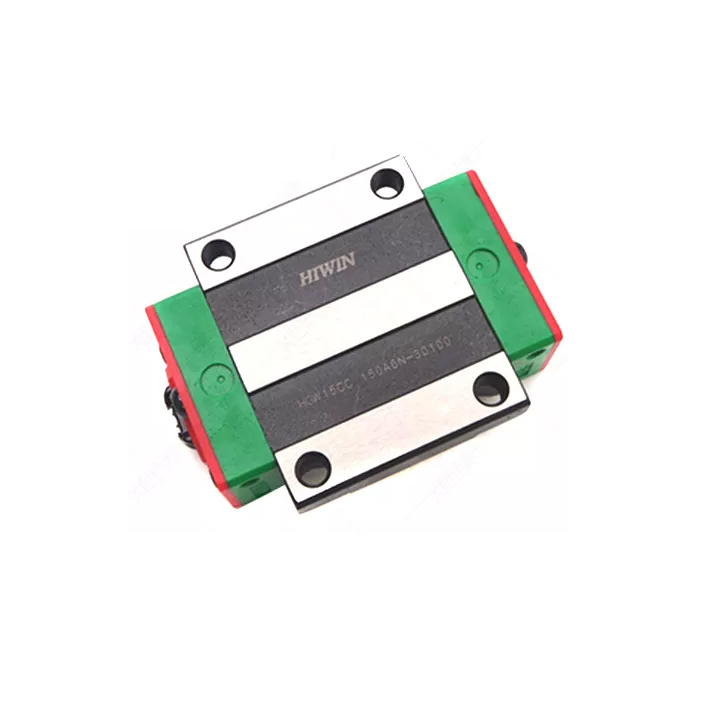

Con Trượt HIWIN HGW20HA

Con trượt HIWIN HGW20HA thuộc dòng HG Series mặt bích rộng có cánh (Flange Type), tải siêu nặng (Super Heavy Load H-type), đạt tải trọng động danh định C = 32,7 kN và tải trọng tĩnh C0 = 47,96 kN. Kích thước tổng thể chuẩn xác: Chiều Cao H = 30 mm x Chiều Rộng W = 63 mm x Chiều Dài L = 92,2 mm.

1. Giới Thiệu

Con Trượt HIWIN HGW20HA là dòng block con trượt mặt bích rộng có cánh (Flange Type) tải siêu nặng (Super Heavy Load) kích thước cỡ trung thuộc HG Series do thương hiệu HIWIN (Đài Loan) chế tạo. Sản phẩm được thiết kế kéo dài chiều dài thân block (L1 = 65,2 mm) kết hợp 4 dãy bi thép tuần hoàn tiếp xúc góc 45° (DF Circular Arc Groove Layout), mang lại khả năng chịu tải trọng vượt trội theo cả 4 hướng (nén, nâng, ngang trái/phải) và khả năng tự căn chỉnh vị trí linh hoạt để triệt tiêu sai số gá đặt cơ khí.

Mã sản phẩm HGW20HA sở hữu thiết kế mặt bích rộng với lỗ ren bắt ốc từ phía trên (Top Mounting A type), tạo diện tích bắt chặt phẳng rộng rãi và vững chắc, cực kỳ thích hợp cho các ứng dụng dẫn hướng tuyến tính đòi hỏi mô-men xoắn lớn trong máy phay khắc gỗ CNC hạng nặng, máy cắt Laser / Plasma, máy tiện CNC, thiết bị nâng hạ tự động và hệ thống tự động hóa công nghiệp B2B.

2. Bảng Thông Số Kỹ Thuật

Hạng mục thông số	Giá trị kỹ thuật
Thương hiệu	HIWIN
Model sản phẩm	HGW20HA
Dòng sản phẩm (Series)	HG Series (Flange Type - Mặt bích)
Cấp tải trọng	Super Heavy Load (Tải siêu nặng H-type)
Chiều cao lắp ráp tổng (H)	30 mm
Chiều rộng block mặt bích (W)	63 mm
Chiều dài tổng block (L)	92,2 mm
Chiều dài thân block (L1)	65,2 mm
Khoảng hở gầm con trượt (H1)	4,6 mm
Khoảng cách lỗ bắt ốc (B x C)	53 x 50 mm
Quy cách lỗ ren con trượt (M)	M6 (Bắt ốc từ phía trên mặt bích)
Tải trọng động danh định (C)	32,7 kN
Tải trọng tĩnh danh định (C0)	47,96 kN
Momen tĩnh MR (Roll)	0,35 kN-m
Momen tĩnh MP (Pitch)	0,35 kN-m
Momen tĩnh MY (Yaw)	0,35 kN-m
Khối lượng block con trượt	0,52 kg
Mã thanh ray tương thích	HGR20
Chiều rộng thanh ray (WR)	20 mm
Chiều cao thanh ray (HR)	17,5 mm
Bước lỗ thanh ray (P)	60 mm
Ốc bắt ray tương thích	M5 x 16 mm

3. Cấu Tạo

Block con trượt mặt bích HIWIN HGW20HA được cấu tạo từ 6 thành phần cơ khí cốt lõi gia công chính xác:

Thân Block mặt bích thép hợp kim (L1 = 65,2 mm): Thân đúc bằng thép hợp kim nhiệt luyện độ cứng cao, kéo dài chiều dài chịu lực với mặt bích rộng W = 63 mm trang bị lỗ ren M6 chuẩn xác.
Mạch tuần hoàn bi 4 dãy (4-Row Recirculating System): Các viên bi thép chịu lực di chuyển liên tục kín qua đầu chuyển hướng nhựa tổng hợp chịu mòn (End Cap), đảm bảo vận hành mượt mà, ma sát cực thấp.
Bố trí góc tiếp xúc 45° (DF Layout): 4 dãy bi bố trí góc tiếp xúc 45° giúp cân bằng khả năng chịu tải 4 hướng và tự động bù đắp lệch góc gá đặt.
Hệ thống phớt làm kín kép (Dual-Lip Sealing): Phớt chặn bụi đầu (End Seal) và phớt dưới (Bottom Seal) ngăn chặn triệt để mạt sắt, bụi gỗ, phôi cắt và dung dịch bôi trơn xâm nhập vào rãnh bi.
Khung định hình bi (Ball Retainer): Giữ chặt các viên bi thép cố định trong rãnh khi tháo rời block khỏi thanh ray HGR20, tránh rơi vãi bi trong quá trình vận chuyển và tháo lắp.
Hệ thống bôi trơn tập trung: Đầu block trang bị vú mỡ bôi trơn M6x0.75P kết hợp rãnh dẫn mỡ nội bộ, phân phối đều mỡ bôi trơn trực tiếp tới toàn bộ 4 rãnh bi.

4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGW20HA

Cấu trúc mã kỹ thuật HIWIN HGW20HA thể hiện đầy đủ các đặc tính cơ khí:

HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
W: Kiểu block mặt bích rộng có cánh (Flange Type).
20: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 20 mm, size 20).
H: Cấp tải siêu nặng (Super Heavy Load / Block dài hơn loại C).
A: Kiểu bắt ốc trực tiếp từ phía trên mặt bích con trượt (Top Mounting A type).

5. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế

Ưu điểm cơ khí nổi bật:

Khả năng chịu tải siêu nặng: Chiều dài thân block kéo dài L1 = 65,2 mm nâng tải trọng động C = 32,7 kN và tải trọng tĩnh C0 = 47,96 kN (tăng hơn 20% so với bản HGW20CA/CC).
Khả năng chịu mô-men tĩnh cao: Momen tĩnh MR, MP, MY đều đạt 0,35 kN-m, giúp cụm máy vận hành vững chắc chống lật xoắn khi chịu tải lệch tâm.
Thiết kế mặt bích phẳng rộng: Mặt bích W = 63 mm với lỗ ren M8 hỗ trợ bắt chặt trực tiếp mặt trên bích vào bàn máy và cấu trúc gá kim loại.

Ứng dụng công nghiệp:

Máy phay khắc gỗ CNC hạng nặng, máy cắt Laser / Plasma khổ lớn.
Trục Z máy công cụ CNC, máy tiện tự động đòi hỏi độ cứng vững cao.
Bàn trượt gá kẹp tự động hóa, thiết bị nâng hạ công nghiệp, dây chuyền đóng gói B2B.

6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật

Loại mỡ bôi trơn: Bơm mỡ bôi trơn gốc Lithium qua vú mỡ M6x0.75P (lượng mỡ nạp đầy block xấp xỉ 3 cm³).
Định kỳ bảo trì: Bơm bổ sung mỡ bôi trơn định kỳ sau mỗi 100 km - 500 km vận hành tùy môi trường làm việc.
Quy trình lắp đặt chuẩn:
- Vệ sinh sạch bề mặt thanh ray HGR20 và mặt tựa cơ khí trước khi trượt con trượt vào.
- Lắp thẳng trực tiếp block từ đầu thanh ray; tuyệt đối không tháo khung nhựa giữ bi khi chưa đưa con trượt vào ray để tránh rơi bi.
- Xiết ốc M5x16mm bắt ray theo đúng lực siết tiêu chuẩn (883 N-cm cho đế sắt).

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

7. Câu Hỏi Thường Gặp

Q1: Con trượt HIWIN HGW20HA khác gì so với HGW20CA?

Trả lời: HGW20HA là dòng block tải siêu nặng (Super Heavy Load H-type) có chiều dài block L = 92,2 mm (thân L1 = 65,2 mm) đạt tải trọng động C = 32,7 kN và tĩnh C0 = 47,96 kN. Trong khi HGW20CA là dòng block tải nặng tiêu chuẩn (Heavy Load C-type) có chiều dài block ngắn hơn L = 77,5 mm (thân L1 = 50,5 mm) với tải trọng C = 27,1 kN và C0 = 36,68 kN.

Q2: Con trượt HGW20HA sử dụng thanh ray dẫn hướng nào?

Trả lời: HGW20HA sử dụng tương thích hoàn hảo với thanh ray trượt vuông HIWIN HGR20 (chiều rộng ray WR = 20 mm, chiều cao HR = 17,5 mm, bước lỗ P = 60 mm, dùng ốc bắt ray M5x16).
