Con Trượt HIWIN HGW45HA

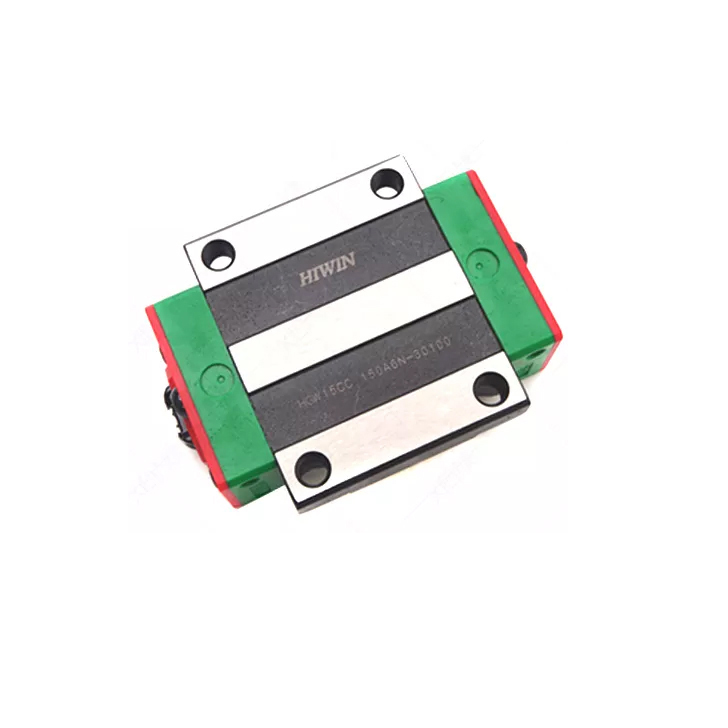

Con trượt HIWIN HGW45HA thuộc dòng HG Series mặt bích rộng có cánh (Flange Type), tải siêu nặng (Super Heavy Load), đạt tải trọng động danh định C = 125,3 kN và tải trọng tĩnh C0 = 191,85 kN. Kích thước tổng thể chuẩn xác: Chiều Cao H = 60 mm x Chiều Rộng W = 120 mm x Chiều Dài L = 171,2 mm.

1. Giới Thiệu

Con Trượt HIWIN HGW45HA là dòng block con trượt mặt bích rộng có cánh (Flange Type) kéo dài cỡ lớn thuộc HG Series do thương hiệu HIWIN (Đài Loan) chế tạo. Sản phẩm được thiết kế với 4 dãy bi thép tuần hoàn tiếp xúc góc 45° (DF Circular Arc Groove Layout), mang lại khả năng chịu tải trọng đồng đều theo cả 4 hướng (nén, nâng, ngang trái/phải) và khả năng tự căn chỉnh vị trí linh hoạt để triệt tiêu sai số gá đặt cơ khí.

Mã sản phẩm HGW45HA sở hữu chiều dài thân block kéo dài (L1 = 128,8 mm), cho phép tăng diện tích chịu tải và khả năng chịu momen tĩnh vượt trội so với phiên bản tiêu chuẩn CA. Thiết kế mặt bích rộng trang bị lỗ ren M12 hỗ trợ bắt ốc trực tiếp từ phía trên mặt bích (Top Mounting A type), cực kỳ thích hợp cho các ứng dụng dẫn hướng tuyến tính trong máy gia công cơ khí CNC hạng nặng, máy phay khắc gỗ 3D khổ lớn, máy cắt Laser / Plasma công suất cao, máy ép nhựa, robot công nghiệp và hệ thống tự động hóa B2B.

2. Bảng Thông Số Kỹ Thuật

Hạng mục thông số	Giá trị kỹ thuật
Thương hiệu	HIWIN
Model sản phẩm	HGW45HA
Dòng sản phẩm (Series)	HG Series (Flange Type - Mặt bích)
Cấp tải trọng	Super Heavy Load (Tải siêu nặng / Block dài)
Chiều cao lắp ráp tổng (H)	60 mm
Chiều rộng block mặt bích (W)	120 mm
Chiều dài tổng block (L)	171,2 mm
Chiều dài thân block (L1)	128,8 mm
Khoảng hở gầm con trượt (H1)	9,5 mm
Khoảng cách lỗ bắt ốc (B x C)	100 x 80 mm
Quy cách lỗ ren con trượt (M)	M12 (Bắt ốc từ phía trên mặt bích)
Tải trọng động danh định (C)	125,3 kN
Tải trọng tĩnh danh định (C0)	191,85 kN
Momen tĩnh MR (Roll)	2,63 kN-m
Momen tĩnh MP (Pitch)	2,68 kN-m
Momen tĩnh MY (Yaw)	2,68 kN-m
Khối lượng block con trượt	3,69 kg
Mã thanh ray tương thích	HGR45
Chiều rộng thanh ray (WR)	45 mm
Chiều cao thanh ray (HR)	38 mm
Bước lỗ thanh ray (P)	105 mm
Ốc bắt ray tương thích	M12 x 35 mm

3. Cấu Tạo

Block con trượt mặt bích HIWIN HGW45HA được cấu tạo từ 6 thành phần cơ khí cốt lõi gia công chính xác:

Thân Block mặt bích thép hợp kim (L1 = 128,8 mm): Thân đúc bằng thép hợp kim đúc nguyên khối qua nhiệt luyện độ cứng cao, mở rộng mặt bích W = 120 mm với lỗ ren M12 chuẩn xác.
Mạch tuần hoàn bi 4 dãy (4-Row Recirculating System): Các viên bi thép chịu lực di chuyển liên tục kín qua đầu chuyển hướng nhựa tổng hợp chịu mòn (End Cap), đảm bảo vận hành mượt mà, ma sát cực thấp.
Bố trí góc tiếp xúc 45° (DF Layout): 4 dãy bi bố trí góc tiếp xúc 45° giúp cân bằng khả năng chịu tải 4 hướng và tự động bù đắp lệch góc gá đặt.
Hệ thống phớt làm kín kép (Dual-Lip Sealing): Phớt chặn bụi đầu (End Seal) và phớt dưới (Bottom Seal) ngăn chặn triệt để mạt sắt, bụi gỗ, phôi cắt và dung dịch bôi trơn xâm nhập vào rãnh bi.
Khung định hình bi (Ball Retainer): Giữ chặt các viên bi thép cố định trong rãnh khi tháo rời block khỏi thanh ray HGR45, tránh rơi vãi bi trong quá trình vận chuyển và tháo lắp.
Hệ thống bôi trơn tập trung: Đầu block trang bị vú mỡ bôi trơn kết hợp rãnh dẫn mỡ nội bộ, phân phối đều mỡ bôi trơn trực tiếp tới toàn bộ 4 rãnh bi.

4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGW45HA

Cấu trúc mã kỹ thuật HIWIN HGW45HA thể hiện đầy đủ các đặc tính cơ khí:

HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
W: Kiểu block mặt bích rộng có cánh (Flange Type).
45: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 45 mm, size 45).
H: Cấp tải siêu nặng (Super Heavy Load / Block kéo dài).
A: Kiểu bắt ốc trực tiếp từ phía trên mặt bích xuống (Top Mounting A type).

5. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế

Ưu điểm cơ khí nổi bật:

Khả năng chịu tải siêu nặng vượt trội: Thiết kế thân kéo dài L1 = 128,8 mm nâng tải trọng động C = 125,3 kN và tĩnh C0 = 191,85 kN, chịu momen uốn MP/MY đạt 2,68 kN-m.
Mặt bích rộng gá đặt chắc chắn: Mặt bích W = 120 mm gá ốc M12 từ phía trên xuống giúp cố định cực kỳ vững chắc vào khung máy công nghiệp nặng.
Vận hành êm ái, tuổi thọ dài lâu: Ma sát chuyển động cực thấp, tiếng ồn nhỏ khi vận hành ở tốc độ cao, độ ổn định tuyệt vời lên tới 80.000 giờ trong môi trường bôi trơn chuẩn.

Ứng dụng công nghiệp:

Máy phay CNC cơ khí hạng nặng, máy khắc gỗ CNC 3D khổ lớn, máy cắt Laser / Plasma công suất cao.
Máy ép nhựa công nghiệp, bàn trượt tự động hóa hạng nặng, thiết bị gá kẹp nâng hạ B2B.
Trục dẫn hướng chuyển động chính xác trong dây chuyền sản xuất tự động hóa công nghiệp.

6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật

Loại mỡ bôi trơn: Bơm mỡ bôi trơn gốc Lithium qua vú mỡ (lượng mỡ nạp đầy block xấp xỉ 21 cm³).
Định kỳ bảo trì: Bơm bổ sung mỡ bôi trơn định kỳ sau mỗi 100 km - 500 km vận hành tùy môi trường làm việc.
Quy trình lắp đặt chuẩn:
- Vệ sinh sạch bề mặt thanh ray HGR45 và mặt tựa cơ khí trước khi trượt con trượt vào.
- Lắp thẳng trực tiếp block từ đầu thanh ray; tuyệt đối không tháo khung nhựa giữ bi khi chưa đưa con trượt vào ray để tránh rơi bi.
- Xiết ốc M12x35mm bắt ray theo đúng lực siết tiêu chuẩn (11.772 N-cm cho đế sắt).

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

7. Câu Hỏi Thường Gặp

Q1: Con trượt HIWIN HGW45HA khác gì so với HGW45CA?

Trả lời: HGW45HA là dòng block mặt bích cấp tải siêu nặng (Super Heavy Load, thân kéo dài L1 = 128,8 mm, L = 171,2 mm, C = 125,3 kN). Trong khi HGW45CA là dòng block mặt bích cấp tải nặng tiêu chuẩn (Heavy Load, thân tiêu chuẩn L1 = 97 mm, L = 139,4 mm, C = 103,8 kN). Kích thước chiều cao H = 60 mm và chiều rộng W = 120 mm của 2 mã hoàn toàn tương đương.

Q2: Con trượt HGW45HA sử dụng thanh ray dẫn hướng nào?

Trả lời: HGW45HA sử dụng tương thích hoàn hảo với thanh ray trượt vuông HIWIN HGR45 (chiều rộng ray WR = 45 mm, chiều cao HR = 38 mm, bước lỗ P = 105 mm, dùng ốc bắt ray M12x35).
