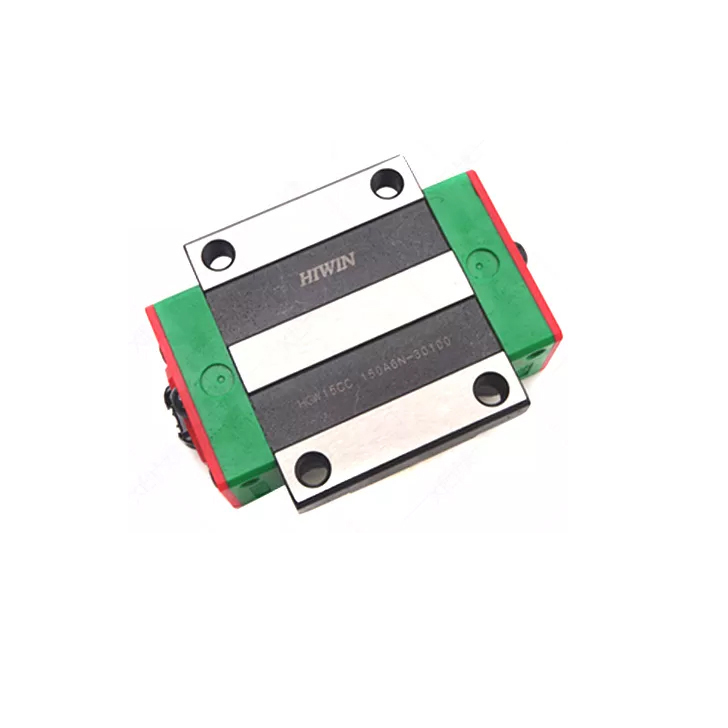

Con Trượt HIWIN HGW20CC

Con trượt HIWIN HGW20CC thuộc dòng HG Series mặt bích rộng có cánh (Flange Type), tải trọng nặng tiêu chuẩn (Heavy Load), đạt tải trọng động danh định C = 27,1 kN và tải trọng tĩnh C0 = 36,68 kN. Kích thước tổng thể chuẩn xác: Chiều Cao H = 30 mm x Chiều Rộng W = 63 mm x Chiều Dài L = 77,5 mm.

1. Giới Thiệu

Con Trượt HIWIN HGW20CC là dòng block con trượt mặt bích rộng có cánh (Flange Type) tiêu chuẩn kích thước cỡ trung thuộc HG Series do thương hiệu HIWIN (Đài Loan) chế tạo. Sản phẩm được thiết kế với 4 dãy bi thép tuần hoàn tiếp xúc góc 45° (DF Circular Arc Groove Layout), mang lại khả năng chịu tải trọng đồng đều theo cả 4 hướng (nén, nâng, ngang trái/phải) và khả năng tự căn chỉnh vị trí linh hoạt để triệt tiêu sai số gá đặt cơ khí.

Mã sản phẩm HGW20CC sở hữu thiết kế mặt bích rộng với lỗ ren/lỗ thông cho phép bắt ốc linh hoạt từ phía trên hoặc phía dưới (Top/Bottom Mounting C type), tạo diện tích bắt chặt phẳng rộng rãi, cực kỳ thích hợp cho các ứng dụng dẫn hướng tuyến tính trong máy gia công cơ khí CNC, máy khắc khắc gỗ CNC, máy cắt Laser / Plasma, thiết bị tự động hóa y tế, cánh tay robot và dây chuyền đóng gói công nghiệp B2B.

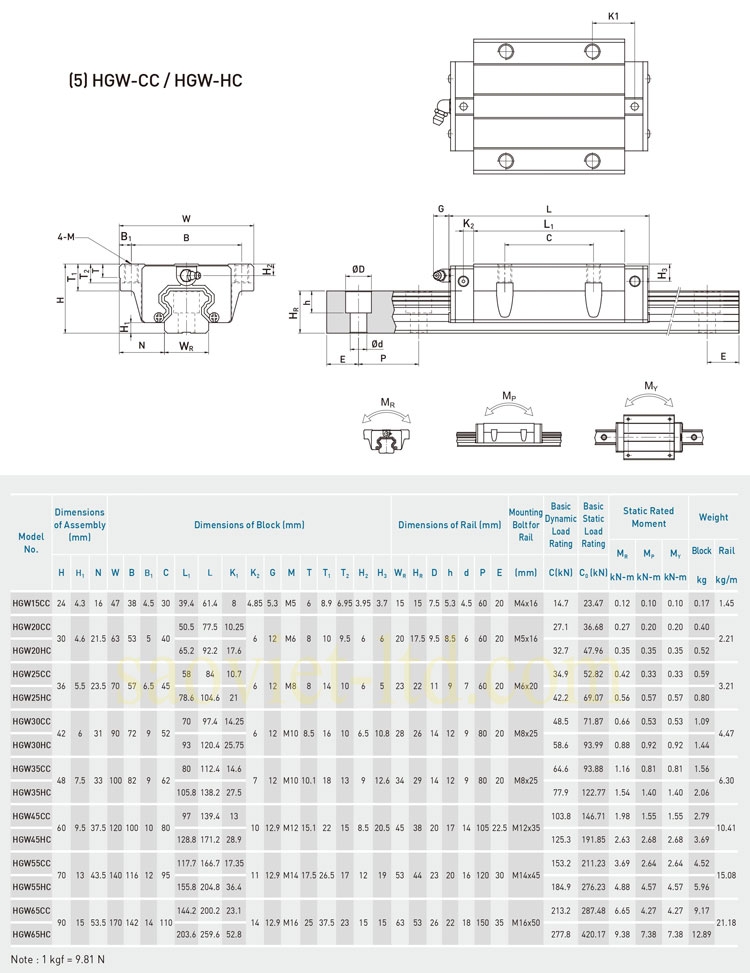

2. Bảng Thông Số Kỹ Thuật

Hạng mục thông số	Giá trị kỹ thuật
Thương hiệu	HIWIN
Model sản phẩm	HGW20CC
Dòng sản phẩm (Series)	HG Series (Flange Type - Mặt bích)
Cấp tải trọng	Heavy Load (Tải trọng nặng tiêu chuẩn)
Chiều cao lắp ráp tổng (H)	30 mm
Chiều rộng block mặt bích (W)	63 mm
Chiều dài tổng block (L)	77,5 mm
Chiều dài thân block (L1)	50,5 mm
Khoảng hở gầm con trượt (H1)	4,6 mm
Khoảng cách lỗ bắt ốc (B x C)	53 x 40 mm
Quy cách lỗ ren con trượt (M)	M6 (Bắt ốc từ trên hoặc dưới bích)
Tải trọng động danh định (C)	27,1 kN
Tải trọng tĩnh danh định (C0)	36,68 kN
Momen tĩnh MR (Roll)	0,27 kN-m
Momen tĩnh MP (Pitch)	0,20 kN-m
Momen tĩnh MY (Yaw)	0,20 kN-m
Khối lượng block con trượt	0,40 kg
Mã thanh ray tương thích	HGR20
Chiều rộng thanh ray (WR)	20 mm
Chiều cao thanh ray (HR)	17,5 mm
Bước lỗ thanh ray (P)	60 mm
Ốc bắt ray tương thích	M5 x 16 mm

3. Cấu Tạo

Block con trượt mặt bích HIWIN HGW20CC được cấu tạo từ 6 thành phần cơ khí cốt lõi gia công chính xác:

Thân Block mặt bích thép hợp kim (L1 = 50,5 mm): Thân đúc bằng thép hợp kim đúc nguyên khối qua nhiệt luyện độ cứng cao, mở rộng mặt bích W = 63 mm với lỗ ren M6 chuẩn xác.
Mạch tuần hoàn bi 4 dãy (4-Row Recirculating System): Các viên bi thép chịu lực di chuyển liên tục kín qua đầu chuyển hướng nhựa tổng hợp chịu mòn (End Cap), đảm bảo vận hành mượt mà, ma sát cực thấp.
Bố trí góc tiếp xúc 45° (DF Layout): 4 dãy bi bố trí góc tiếp xúc 45° giúp cân bằng khả năng chịu tải 4 hướng và tự động bù đắp lệch góc gá đặt.
Hệ thống phớt làm kín kép (Dual-Lip Sealing): Phớt chặn bụi đầu (End Seal) và phớt dưới (Bottom Seal) ngăn chặn triệt để mạt sắt, bụi gỗ, phôi cắt và dung dịch bôi trơn xâm nhập vào rãnh bi.
Khung định hình bi (Ball Retainer): Giữ chặt các viên bi thép cố định trong rãnh khi tháo rời block khỏi thanh ray HGR20, tránh rơi vãi bi trong quá trình vận chuyển và tháo lắp.
Hệ thống bôi trơn tập trung: Đầu block trang bị vú mỡ bôi trơn kết hợp rãnh dẫn mỡ nội bộ, phân phối đều mỡ bôi trơn trực tiếp tới toàn bộ 4 rãnh bi.

4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGW20CC

Cấu trúc mã kỹ thuật HIWIN HGW20CC thể hiện đầy đủ các đặc tính cơ khí:

HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
H: Kiểu block vuông/bích lắp ráp cao (High Assembly Type).
W: Kiểu block mặt bích rộng có cánh (Flange Type).
20: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 20 mm, size 20).
C: Cấp tải trọng nặng tiêu chuẩn (Heavy Load / Block tiêu chuẩn).
C: Kiểu bắt ốc linh hoạt từ phía trên hoặc dưới bích con trượt (Top or Bottom Mounting).

5. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế

Ưu điểm cơ khí nổi bật:

Thiết kế mặt bích bắt ốc 2 chiều: Mặt bích W = 63 mm hỗ trợ bắt ốc trực tiếp từ phía trên xuống hoặc từ phía dưới lên (C type), cực kỳ tiện lợi cho các kết cấu cơ khí đòi hỏi gá bắt linh hoạt.
Tỉ lệ tải trọng / Kích thước tối ưu: Kích thước tiêu chuẩn (H30 x W63 mm) đạt tải trọng động C = 27,1 kN và tĩnh C0 = 36,68 kN, đáp ứng hoàn hảo cho các dòng máy công nghiệp vừa và nhỏ.
Vận hành êm ái, tuổi thọ dài lâu: Ma sát chuyển động cực thấp, tiếng ồn nhỏ khi vận hành ở tốc độ cao, độ ổn định tuyệt vời lên tới 80.000 giờ trong môi trường bôi trơn chuẩn.

Ứng dụng công nghiệp:

Máy phay CNC cơ khí, máy khắc gỗ CNC 3D, máy cắt Laser / Plasma.
Bàn trượt tự động hóa, máy đóng gói bao bì, thiết bị kiểm tra linh kiện điện tử.
Băng tải định vị chính xác, cánh tay robot gắp sản phẩm tự động.

6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật

Loại mỡ bôi trơn: Bơm mỡ bôi trơn gốc Lithium qua vú mỡ (lượng mỡ nạp đầy block xấp xỉ 2 cm³).
Định kỳ bảo trì: Bơm bổ sung mỡ bôi trơn định kỳ sau mỗi 100 km - 500 km vận hành tùy môi trường làm việc.
Quy trình lắp đặt chuẩn:
- Vệ sinh sạch bề mặt thanh ray HGR20 và mặt tựa cơ khí trước khi trượt con trượt vào.
- Lắp thẳng trực tiếp block từ đầu thanh ray; tuyệt đối không tháo khung nhựa giữ bi khi chưa đưa con trượt vào ray để tránh rơi bi.
- Xiết ốc M5x16mm bắt ray theo đúng lực siết tiêu chuẩn (883 N-cm cho đế sắt).

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

Lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

7. Câu Hỏi Thường Gặp

Q1: Con trượt HIWIN HGW20CC khác gì so với HGW20CA?

Trả lời: HGW20CC là dòng block mặt bích cho phép lựa chọn kiểu bắt ốc linh hoạt từ phía trên xuống hoặc từ phía dưới lên (Top/Bottom Mounting C type, lỗ ren/xỏ M6). Trong khi HGW20CA là dòng block mặt bích chỉ cho phép bắt ốc trực tiếp từ phía trên mặt bích xuống (Top Mounting A type, lỗ ren M6). Kích thước H = 30 mm, W = 63 mm, L = 77,5 mm và tải trọng của 2 mã hoàn toàn tương đương.

Q2: Con trượt HGW20CC sử dụng thanh ray dẫn hướng nào?

Trả lời: HGW20CC sử dụng tương thích hoàn hảo với thanh ray trượt vuông HIWIN HGR20 (chiều rộng ray WR = 20 mm, chiều cao HR = 17,5 mm, bước lỗ P = 60 mm, dùng ốc bắt ray M5x16).
