Con trượt HIWIN HGW65CC: thông số, kích thước và cách chọn ray
HIWIN HGW65CC là block con trượt dạng mặt bích thuộc dòng dẫn hướng tuyến tính HG cỡ 65. Kích thước tổng thể của block là cao 90 mm × rộng 170 mm × dài 200,2 mm. Khi chọn để thay thế hoặc thiết kế cụm mới, cần đối chiếu mã ray, kích thước lắp, cấp chính xác, mức tiền ép và tải làm việc của toàn bộ cụm ray–block. Thông số HIWIN cho cấu hình HGW65CC.
Thông số kỹ thuật HIWIN HGW65CC
|
Thuộc tính |
Giá trị |
Ghi chú |
|
Dòng sản phẩm |
HG, block HGW cỡ 65 |
Dạng mặt bích |
|
Chiều cao tổng thể H |
90 mm |
Kích thước block |
|
Chiều rộng W |
170 mm |
Kích thước block |
|
Chiều dài L |
200,2 mm |
Kích thước block |
|
Khoảng cách lỗ theo chiều rộng B |
142 mm |
Đối chiếu bản vẽ HIWIN khi gia công mặt lắp |
|
Khoảng cách lỗ theo chiều dài C |
110 mm |
Đối chiếu bản vẽ HIWIN khi gia công mặt lắp |
|
Ren lắp trên block M |
M16 |
Không nhầm với lỗ lắp ray xuống bệ máy |
|
Tải động cơ bản C |
213,2 kN |
Thông số định mức của HIWIN |
|
Tải tĩnh cơ bản C₀ |
287,48 kN |
Thông số định mức của HIWIN |
Nguồn bảng: trang kỹ thuật HIWIN HGW65CC. Các trị số tải không phải tải nâng cho phép của cả máy. Người thiết kế phải tính tải, mô-men, va đập, số block, cách bố trí ray và hệ số an toàn theo điều kiện vận hành.
HGW65CC hoạt động trong hệ dẫn hướng như thế nào?

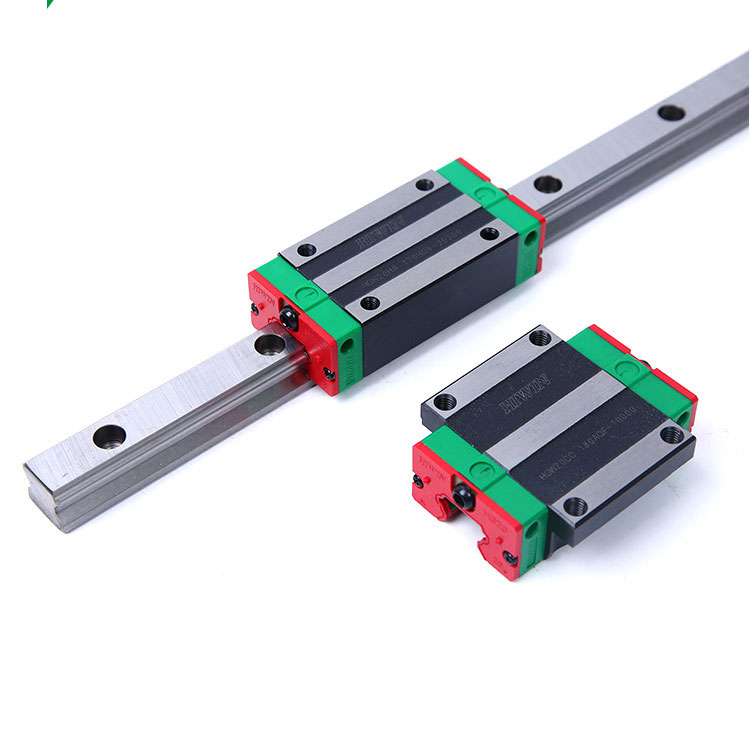

Block HGW65CC di chuyển dọc ray dẫn hướng có bi tuần hoàn giữa block và ray. HIWIN mô tả dòng HG có khả năng nhận tải theo các hướng chính và có khả năng bù một phần sai lệch lắp đặt. Điều đó không thay thế yêu cầu gia công bề mặt gá, lắp đúng hướng, bôi trơn và bảo vệ ray khỏi phoi bụi theo hướng dẫn kỹ thuật. Thông tin dòng HG của HIWIN.
Chọn ray và cấu hình khi đặt hàng
HIWIN liệt kê ray HGR65 trong danh mục phụ kiện của cấu hình HGW65CC. Khi mua block rời để lắp vào ray đang có, hãy cung cấp mã đầy đủ trên block cũ và mã ray, không chỉ ghi “HGW65CC”. Hậu tố mã có thể thể hiện các lựa chọn như cấp chính xác, tiền ép hoặc cấu hình phụ kiện; cần đối chiếu bản vẽ và mã đặt hàng thực tế trước khi chốt. Xem các lựa chọn ray HGR65 trên trang HIWIN.
Nếu cần mua cả bộ, hãy cung cấp chiều dài ray, số block trên mỗi ray, khoảng cách giữa các ray, hành trình cần dùng và điều kiện làm việc. Tham khảo thêm các mẫu thanh ray HIWIN HGR trên website Sao Việt; quy cách ray phải được xác nhận cho đơn hàng cụ thể.
HGW65CC và HGW65CB có giống nhau không?
Hai mã cùng thuộc dòng HGW cỡ 65 nhưng khác kiểu lỗ lắp trên block. Không thay thế một mã bằng mã kia chỉ vì chiều cao, chiều rộng và chiều dài có thể giống nhau. Hãy kiểm tra bản vẽ mặt gá và mã đầy đủ của block trước khi đặt mua. Nếu đang đối chiếu hai phương án, xem thêm trang HGW65CB.
Thông Số Kích Thước Của Con Trượt HIWIN HGW65CC

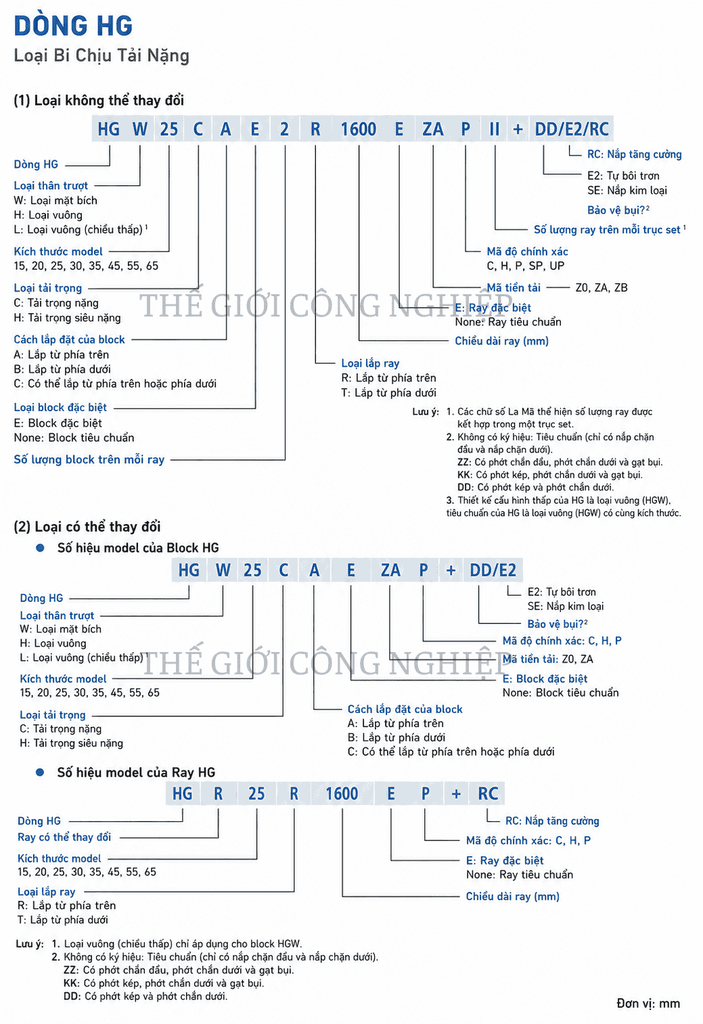

Giải Thích Các Thông Số Ký Hiệu Của Con Trượt HIWIN HGW65CC

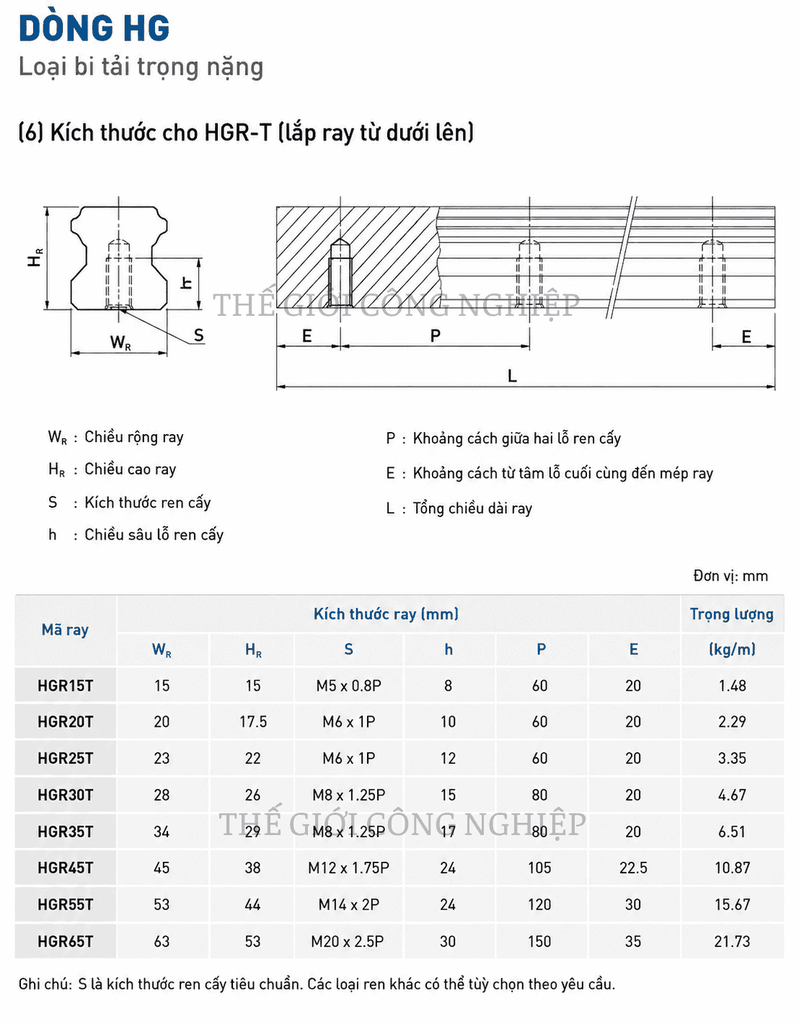

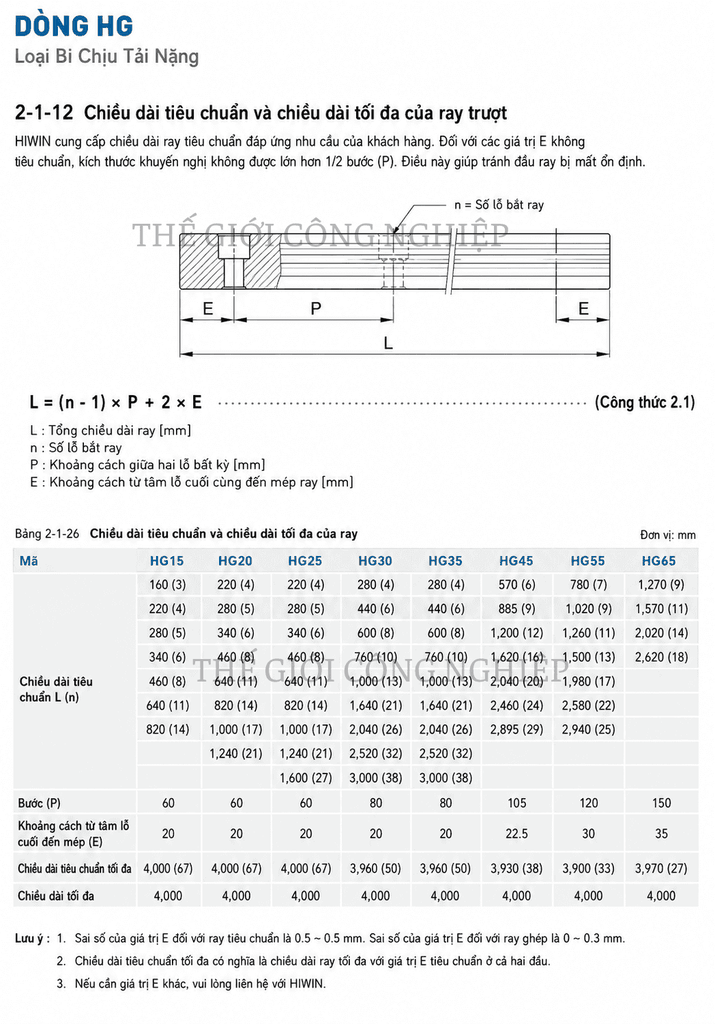

Thông Số Của Đường Ray Cho Con Trượt HIWIN HGW65CC
Câu hỏi thường gặp
Giá niêm yết có bao gồm ray HGR65 không?
Block và ray là hai hạng mục cần xác nhận trong báo giá. Hãy kiểm tra mô tả đơn hàng và chiều dài ray trước khi đặt; không suy ra ray đi kèm chỉ từ tên HGW65CC.
Có thể dùng tải động 213,2 kN làm tải nâng của máy không?
Không. Đây là tải động cơ bản dùng trong tính toán tuổi thọ dẫn hướng, không phải mức tải nâng được phép của máy. Việc chọn cụm dẫn hướng phụ thuộc cả tải tĩnh, mô-men, số block và điều kiện vận hành.
Vì sao cần mã đầy đủ sau HGW65CC?
Ký hiệu đầy đủ giúp xác định đúng cấu hình đặt hàng. Trang kỹ thuật HIWIN có các mã HGW65CC với hậu tố khác nhau; khi thay block cũ, cần đối chiếu mã trên hàng hoặc chứng từ kỹ thuật để tránh chọn nhầm.
Yêu cầu đối chiếu quy cách:
Gửi mã block, mã ray, bản vẽ hoặc ảnh sản phẩm và số lượng qua kênh liên hệ trên website Sao Việt để được xác nhận cấu hình và báo giá theo đơn hàng.
