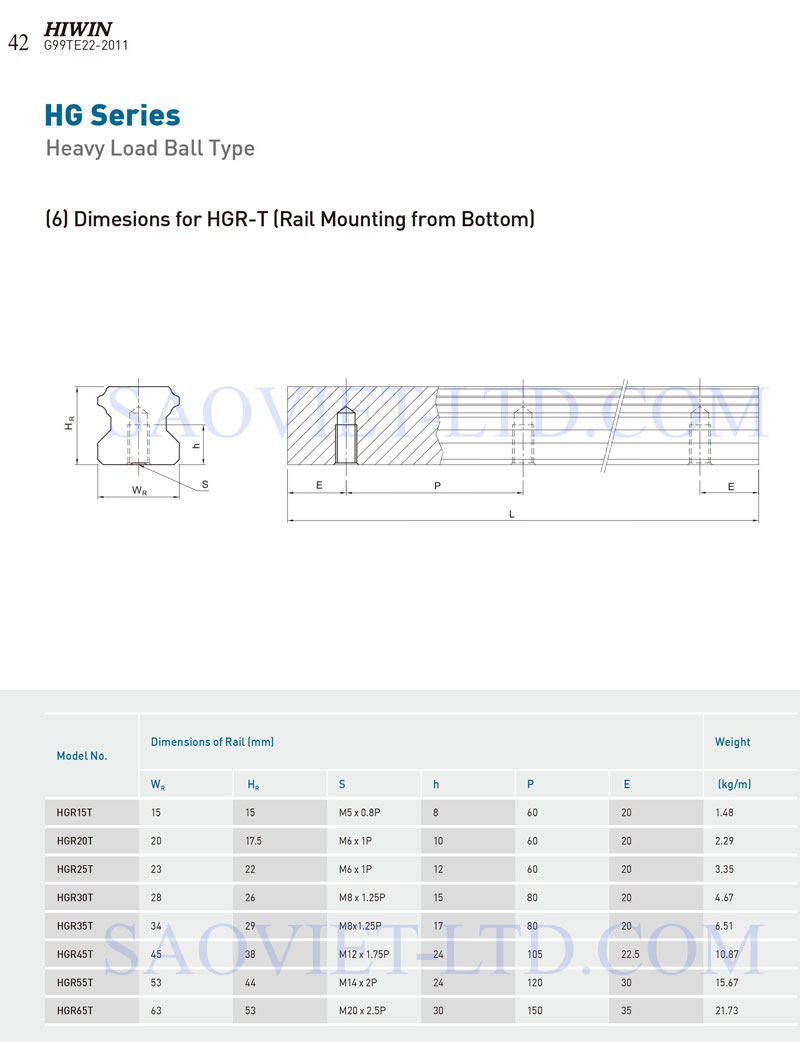

BẢNG THÔNG SỐ THANH RAY TRƯỢT VUÔNG HIWIN HGR

Thanh trượt Hiwin HG là gì?

Thanh trượt HIWIN HG là một trong những loại dẫn hướng lăn được sử dụng phổ biến trong các máy tự động. Những thanh trượt có cấu trúc bên trong gồm các viên bi thép đặc biệt lăn vô hạn trong chu trình giữa thanh trượt và nắp trượt sao cho con trượt di chuyển dễ dàng dọc theo thanh trượt.

+ Máy CNC cơ khí chính xác
+ Máy gỗ
+ Máy CNC gỗ
+ Máy Plasma
+ Các Máy tự động hóa
+ Robot
+ Các loại máy khác….

Ray trượt vuông được ứng dụng làm thanh trượt dẫn hướng dựa trên sự chuyển động tịnh tiến giữa con trượt và thanh trượt.

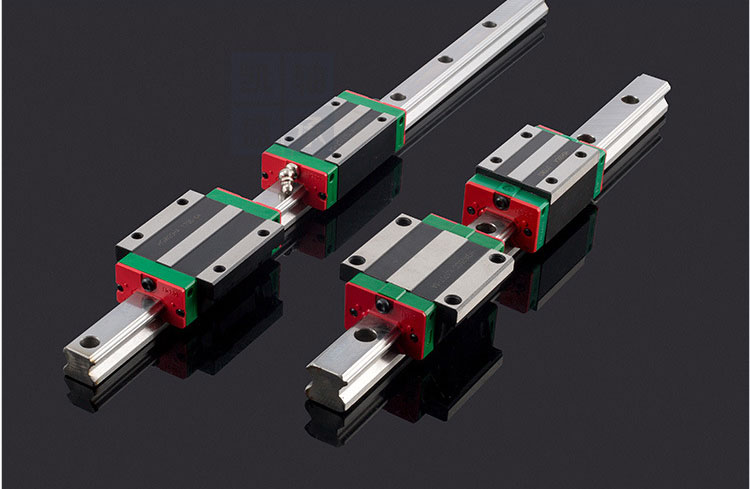

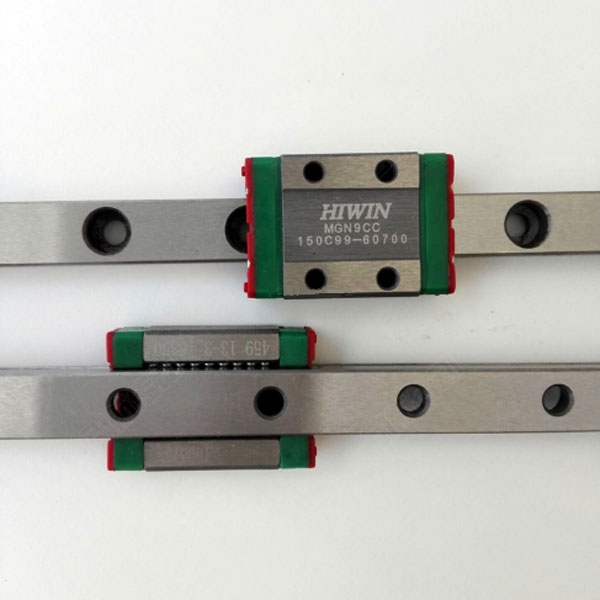

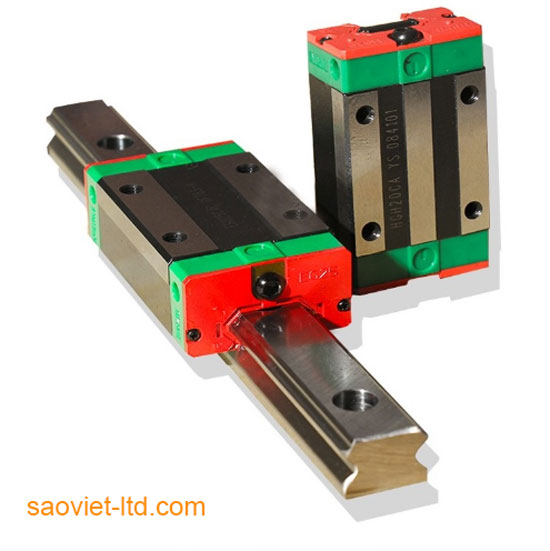

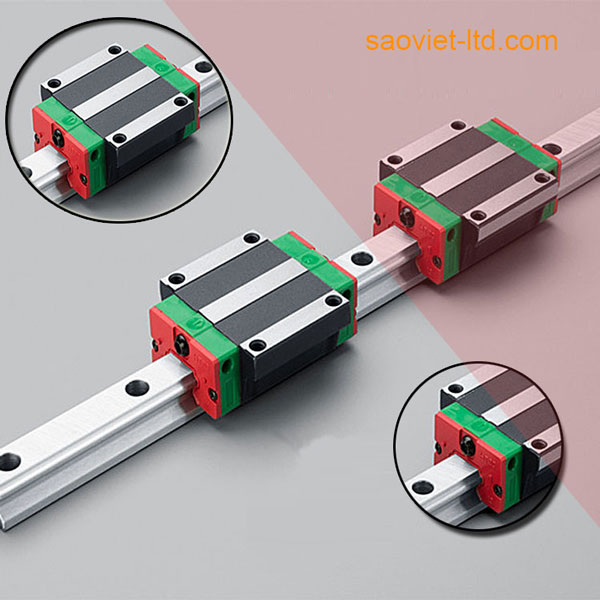

Ray trượt hiwin bao gồm 2 sản phẩm liên kết với nhau: ray trượt Hiwin và Con trượt Hiwin.

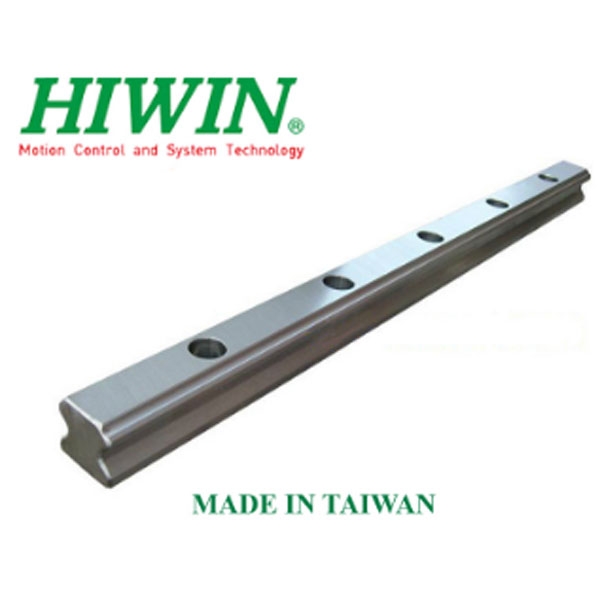

Ray trượt hay được cố định chặt trên thân máy, con trượt được lắp vào chi tiết máy cần chuyển động.

ƯU ĐIỂM

+ Chịu tải trọng lớn.

+ Độ bền cao.

+ Có tốc độ và chính xác cao.

+ Chuyển động thẳng mượt, ít ma sát.

+ Dễ dàng sử dụng.

+ Tính ứng dụng cao.

+ Ray trượt có thể hấp thụ lực từ nhiều hướng

Ray trượt Hiwin và con trượt Hiwin có các kích thước trục như sau: Ф15, Ф20, Ф25, Ф30, Ф35, Ф45.

Các size Ф55, Ф65

Thanh ray trượt Hiwin dài nhất là 4m có thể cắt ngắn hơn theo yêu cầu của khách.

KÝ HIỆU

Ray trượt được viết tắt là R( tiếng anh là Rails), phía trước là ký hiệu loại ray trượt.

Ray trượt vuông chịu tải nặng series HG được ký hiệu HGR.

Các series khác ghép tên loại ray trượt + R phía sau.

Tại Việt Nam, ray trượt vuông Hiwin còn được dân cơ khí gọi là ray trượt vuông.

Có 9 loại ray trượt vuông khác nhau như: ray trượt HG, ray trượt EG, ray trượt CG, ray trượt MG, ray trượt RG, ray trượt WE, ray trượt QH, ray trượt QE, ray trượt QW. Mỗi loại ray trượt lại đáp ứng theo một tiêu chuẩn riêng dành cho máy móc công nghiệp. Trong đó loại ray trượt được sử dụng nhiều tại Việt Nam là ray trượt HG.
