Con Trượt HIWIN HGW15CC

Con trượt HIWIN HGW15CC thuộc dòng HG Series mặt bích rộng có cánh (Flange Type), tải trọng nặng tiêu chuẩn (Heavy Load), đạt tải trọng động danh định C = 14,7 kN và tải trọng tĩnh C0 = 23,47 kN. Kích thước tổng thể chuẩn xác: Chiều Cao H = 24 mm x Chiều Rộng W = 47 mm x Chiều Dài L = 61,4 mm.

1. Giới Thiệu

Con Trượt HIWIN HGW15CC là dòng block con trượt vuông mặt bích rộng có cánh (Flange Type) kích thước nhỏ tiêu chuẩn thuộc HG Series do thương hiệu HIWIN (Đài Loan) chế tạo. Sản phẩm được thiết kế với 4 dãy bi thép tuần hoàn tiếp xúc góc 45° (DF Circular Arc Groove Layout), mang lại khả năng chịu tải trọng đồng đều theo cả 4 hướng (nén, nâng, ngang trái/phải) và khả năng tự căn chỉnh vị trí linh hoạt để triệt tiêu sai số gá đặt cơ khí.

Mã sản phẩm HGW15CC sở hữu thiết kế mặt bích rộng với lỗ ren/lỗ thông cho phép bắt ốc linh hoạt từ phía trên hoặc phía dưới (Top/Bottom Mounting), tạo diện tích bắt chặt phẳng rộng rãi, cực kỳ thích hợp cho các ứng dụng dẫn hướng tuyến tính trong máy khắc khắc gỗ CNC 3D, máy Laser khổ nhỏ, thiết bị tự động hóa y tế, cánh tay robot và dây chuyền đóng gói công nghiệp.

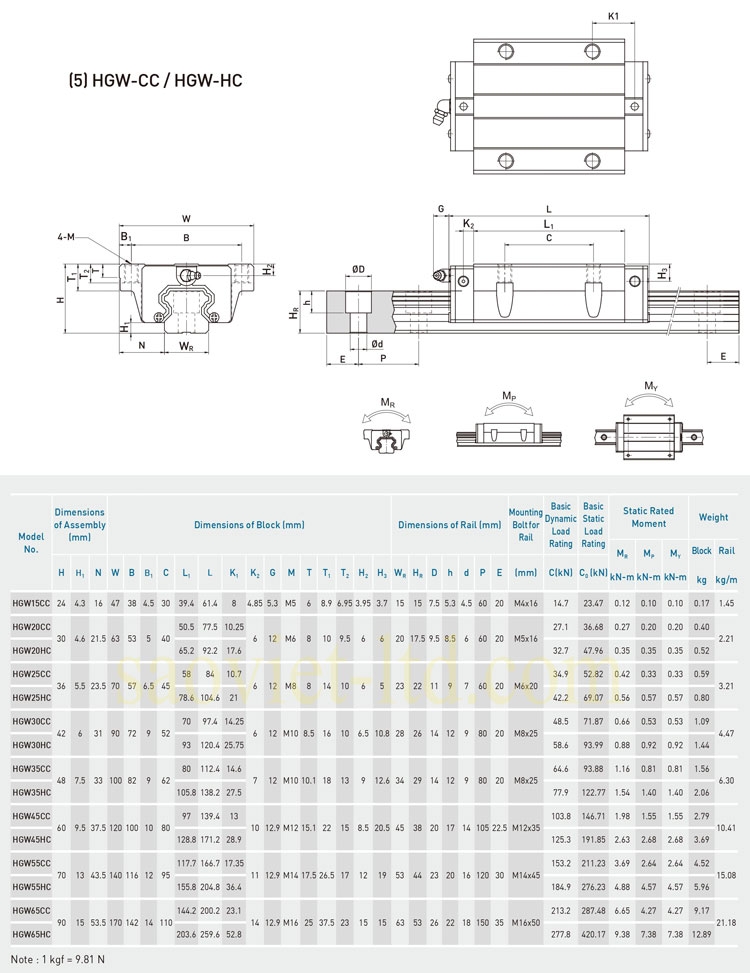

2. Bảng Thông Số Kỹ Thuật

Hạng mục thông số	Giá trị kỹ thuật
Thương hiệu	HIWIN
Model sản phẩm	HGW15CC
Dòng sản phẩm (Series)	HG Series (Flange Type - Mặt bích)
Cấp tải trọng	Heavy Load (Tải trọng nặng tiêu chuẩn)
Chiều cao lắp ráp tổng (H)	24 mm
Chiều rộng block (W)	47 mm
Chiều dài tổng block (L)	61,4 mm
Chiều dài thân block (L1)	39,4 mm
Khoảng hở gầm con trượt (H1)	4,3 mm
Khoảng cách lỗ bắt ốc (B x C)	38 x 30 mm
Quy cách lỗ ren con trượt (M)	M5 (Bắt từ trên hoặc dưới)
Tải trọng động danh định (C)	14,7 kN
Tải trọng tĩnh danh định (C0)	23,47 kN
Momen tĩnh MR (Roll)	0,12 kN-m
Momen tĩnh MP (Pitch)	0,10 kN-m
Momen tĩnh MY (Yaw)	0,10 kN-m
Khối lượng block con trượt	0,17 kg
Mã thanh ray tương thích	HGR15
Chiều rộng thanh ray (WR)	15 mm
Chiều cao thanh ray (HR)	15 mm
Bước lỗ thanh ray (P)	60 mm
Ốc bắt ray tương thích	M4 x 16 mm

3. Cấu Tạo

Block con trượt mặt bích HIWIN HGW15CC được cấu tạo từ 6 thành phần cơ khí cốt lõi gia công chính xác:

Thân Block mặt bích thép hợp kim (L1 = 39,4 mm): Thân đúc bằng thép hợp kim đúc nguyên khối qua nhiệt luyện độ cứng cao, mở rộng mặt bích rộng W = 47 mm với lỗ ren M5 chuẩn xác.
Mạch tuần hoàn bi 4 dãy (4-Row Recirculating System): Các viên bi thép chịu lực di chuyển liên tục kín qua đầu chuyển hướng nhựa tổng hợp chịu mòn (End Cap), đảm bảo vận hành mượt mà, ma sát cực thấp.
Bố trí góc tiếp xúc 45° (DF Layout): 4 dãy bi bố trí góc tiếp xúc 45° giúp cân bằng khả năng chịu tải 4 hướng và tự động bù đắp lệch góc gá đặt.
Hệ thống phớt làm kín kép (Dual-Lip Sealing): Phớt chặn bụi đầu (End Seal) và phớt dưới (Bottom Seal) ngăn chặn triệt để mạt sắt, bụi gỗ, phôi cắt và dung dịch bôi trơn xâm nhập vào rãnh bi.
Khung định hình bi (Ball Retainer): Giữ chặt các viên bi thép cố định trong rãnh khi tháo rời block khỏi thanh ray HGR15, tránh rơi vãi bi trong quá trình vận chuyển và tháo lắp.
Hệ thống bôi trơn tập trung: Đầu block trang bị vú mỡ bôi trơn kết hợp rãnh dẫn mỡ nội bộ, phân phối đều mỡ bôi trơn trực tiếp tới toàn bộ 4 rãnh bi.

4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGW15CC

Cấu trúc mã kỹ thuật HIWIN HGW15CC thể hiện đầy đủ các đặc tính cơ khí:

HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
W: Kiểu block mặt bích có cánh (Flange Type).
15: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 15 mm, size 15).
C: Cấp tải trọng nặng tiêu chuẩn (Heavy Load / Block tiêu chuẩn).
C: Kiểu bắt ốc linh hoạt từ phía trên hoặc dưới bích con trượt.

5. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế

Ưu điểm cơ khí nổi bật:

Thiết kế mặt bích linh hoạt: Mặt bích W = 47 mm rộng rãi hỗ trợ bắt ốc từ trên hoặc từ dưới, dễ dàng bắt chặt trực tiếp với bàn máy hoặc cấu trúc gá kim loại.
Tỉ lệ tải trọng / Kích thước tối ưu: Kích thước nhỏ gọn (H24 x W47 mm) nhưng đạt tải trọng động C = 14,7 kN và tĩnh C0 = 23,47 kN, đáp ứng hoàn hảo các chuyển động tốc độ cao.
Vận hành êm ái, tuổi thọ dài lâu: Ma sát chuyển động cực thấp, tiếng ồn nhỏ khi vận hành ở tốc độ cao, độ ổn định tuyệt vời.

Ứng dụng công nghiệp:

Máy router khắc gỗ CNC mini, máy in 3D công nghiệp, máy cắt Laser / Plasma mini.
Bàn trượt tự động hóa y tế, máy đóng gói dược phẩm, thiết bị kiểm tra linh kiện điện tử.
Băng tải định vị chính xác, cánh tay robot gắp sản phẩm tự động.

6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật

Loại mỡ bôi trơn: Bơm mỡ bôi trơn gốc Lithium qua vú mỡ (lượng mỡ nạp đầy block xấp xỉ 1 cm³).
Định kỳ bảo trì: Bơm bổ sung mỡ bôi trơn định kỳ sau mỗi 100 km - 500 km vận hành tùy môi trường làm việc.
Quy trình lắp đặt chuẩn:
- Vệ sinh sạch bề mặt thanh ray HGR15 và mặt tựa cơ khí trước khi trượt con trượt vào.
- Lắp thẳng trực tiếp block từ đầu thanh ray; tuyệt đối không tháo khung nhựa giữ bi khi chưa đưa con trượt vào ray để tránh rơi bi.
- Xiết ốc M4x16mm bắt ray theo đúng lực siết tiêu chuẩn (392 N-cm cho đế sắt).

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

Lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

7. Câu Hỏi Thường Gặp

Q1: Con trượt HIWIN HGW15CC khác gì so với HGH15CA?

Trả lời: HGW15CC là dòng block mặt bích rộng có cánh (chiều rộng W = 47 mm, chiều cao H = 24 mm, bắt ốc M5 từ trên hoặc dưới). Trong khi HGH15CA là dòng block vuông mặt bích nhỏ không cánh (chiều rộng W = 34 mm, chiều cao H = 28 mm, bắt ốc M4 từ trên).

Q2: Con trượt HGW15CC sử dụng thanh ray dẫn hướng nào?

Trả lời: HGW15CC sử dụng tương thích hoàn hảo với thanh ray trượt vuông HIWIN HGR15 (chiều rộng ray WR = 15 mm, chiều cao HR = 15 mm, bước lỗ P = 60 mm, dùng ốc bắt ray M4x16).
