Con Trượt HIWIN HGL55CA

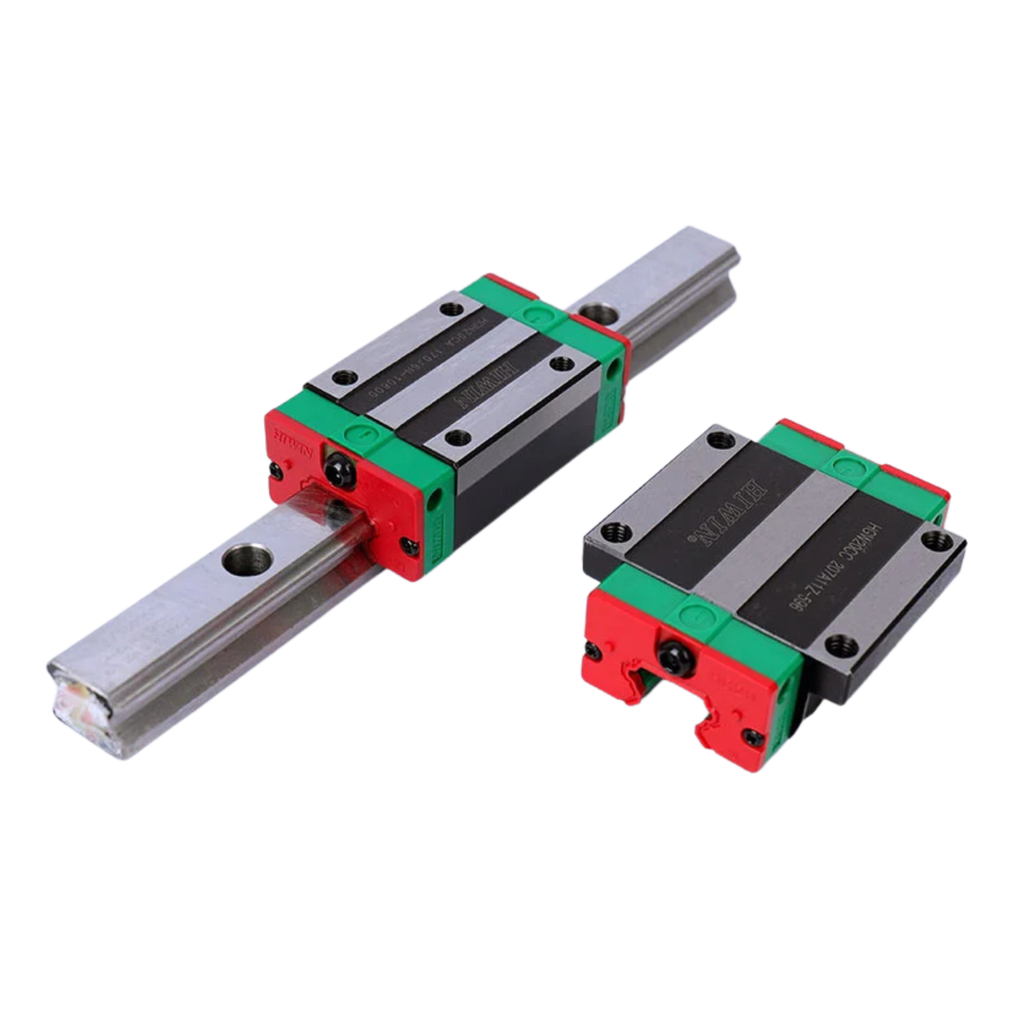

Con Trượt HIWIN HGL55CA là dòng con trượt dẫn hướng tuyến tính thuộc chuỗi HIWIN HGL Series (Low Profile Type) chính hãng HIWIN Taiwan. Với thiết kế block hẹp đặc trưng và chiều cao tổng chỉ 70mm, sản phẩm là giải pháp tối ưu hàng đầu cho các không gian cơ khí hạn chế chiều cao nhưng vẫn đòi hỏi khả năng chịu tải trọng cực nặng và độ chính xác chuyển động cao trong các hệ thống tự động hóa B2B.

1. Ưu Điểm Nổi Bật

• Thiết Kế Low Profile Tiết Kiệm Không Gian: Với chiều cao tổng H = 70mm, HGL55CA mỏng hơn đáng kể so với dòng HGH55CA (H = 80mm) và nhỏ gọn hơn rất nhiều so with dòng HGW55CA (H = 70mm nhưng bích rộng đến 140mm), giúp thu gọn chiều cao và hạ thấp trọng tâm máy tối đa.
• Tải Trọng Nặng & Độ Cứng Vững Khung Máy Vượt Trội: Dù thiết kế hẹp không bích (W = 100mm), con trượt đạt tải trọng động danh định C = 153,2kN (153.200 N) và tải trọng tĩnh C0 = 211,23kN (211.230 N), đảm bảo độ cứng vững khi máy vận hành ở tốc độ cao và gia công lực lớn.
• Tự Căn Chỉnh Lỗi Lắp Đặt: Thiết kế tiếp xúc rãnh bi hình cung tròn 45° (4-Row Circular Arc Groove Alignment) có khả năng tự điều chỉnh các sai lệch nhỏ do bề mặt gá đặt, hạn chế kẹt bi và kéo dài tuổi thọ hệ thống.
• Vận Hành Êm Ái & Ma Sát Cực Thấp: Hệ thống bi thép cấp mài siêu mịn tuần hoàn liên tục qua nắp hồi bi nhựa cao cấp giúp giảm hệ số ma sát lăn xuống mức 0,002 - 0,003.

2. Bảng Thông Số Kỹ Thuật Chi Tiết

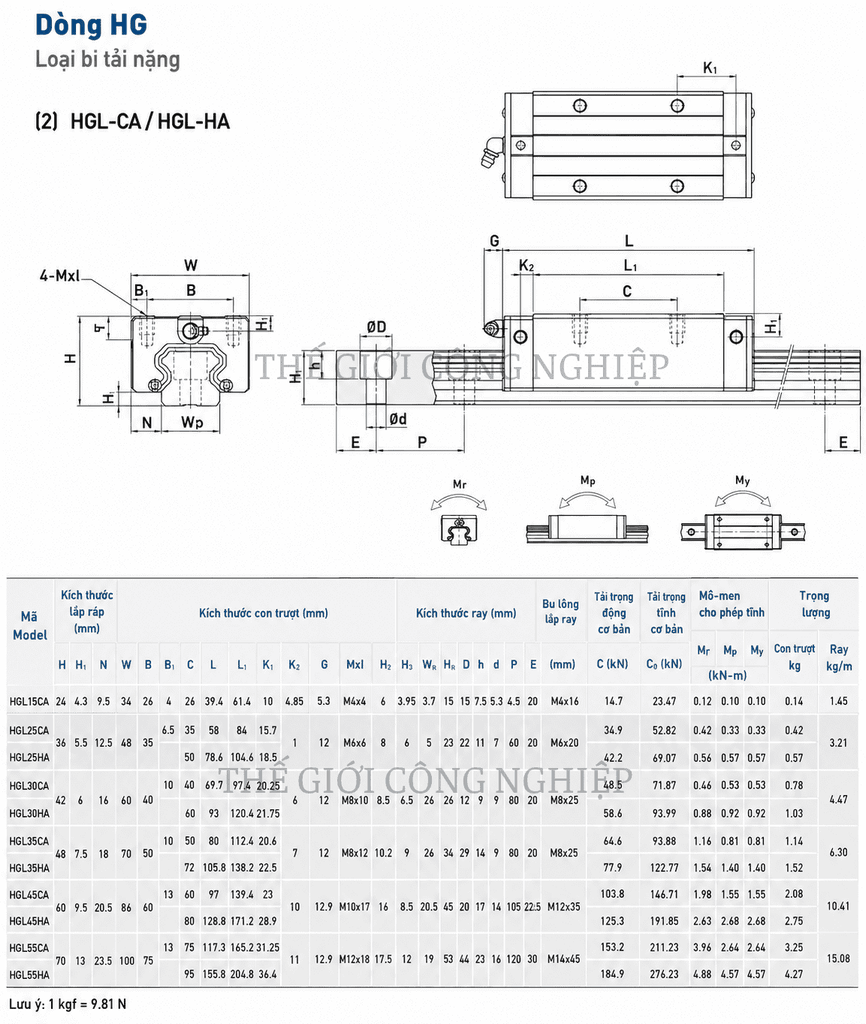

3. Giải Thích Thông Số Ký Hiệu HGL55CA

• HG: Dòng con trượt dẫn hướng tuyến tính tải trọng nặng (Heavy Load Ball Type) chuỗi HG Series chính hãng HIWIN.
• L: Dạng block hẹp chiều cao thấp (Low Profile Type) giúp giảm chiều cao lắp đặt và hạ thấp trọng tâm máy.
• 55: Kích thước size con trượt (Size 55), sử dụng đồng bộ với thanh ray trượt tuyến tính HIWIN HGR55.
• C: Cấp tải trọng Heavy Load (thân block chuẩn L1 = 117,7mm, tải động 153,2kN).
• A: Lỗ ren bắt ốc từ trên mặt con trượt xuống (Top Mounting Type) với 4 lỗ ren kích thước M12x18mm.

4. Ứng Dụng Thực Tế

Con Trượt HIWIN HGL55CA được ứng dụng rộng rãi trong các hệ thống máy móc công nghiệp nặng và tự động hóa cao:

• Cơ cấu trượt bàn máy CNC, máy phay mài cơ khí nặng: Cần chiều cao thấp để hạ thấp trọng tâm bàn máy, tăng độ cứng vững chống rung lắc khi gia công tải trọng cực lớn.
• Cánh tay Robot công nghiệp, trục X-Y máy cắt Plasma / Laser CNC khổ lớn: Giảm chiều cao khung trượt, chịu tải trọng uốn lật moments cực lớn.
• Dây chuyền sản xuất tự động, máy ép công nghiệp: Các cơ cấu đòi hỏi độ chính xác định vị lặp lại cao và làm việc liên tục 24/7.

5. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN HGL55CA được chế tạo dựa trên nguyên lý ma sát lăn 4 hàng bi thép tuần hoàn tiếp xúc góc 45° (4-Row Circular Arc Groove Alignment):

• Thân Block Kim Loại Bằng Thép Hợp Kim Cường Độ Cao: Được nhiệt luyện và mài chính xác đạt độ cứng bề mặt tối ưu, gia công rãnh bi chính xác đến micromet giúp phân bổ đều lực tác động theo cả 4 hướng.
• Hệ Thống Bi Thép Tuần Hoàn Độ Chính Xác Cao: Các viên bi thép di chuyển liên tục qua rãnh bi và nắp hồi bi nhựa tổng hợp chịu nhiệt, giảm ma sát lăn xuống mức cực thấp.
• Phớt Chắn Bụi Hai Đầu (End Seals) & Phớt Đáy (Bottom Seals): Ngăn chặn triệt để phoi kim loại, bụi gỗ, bụi mịn xâm nhập vào rãnh bi, đồng thời giữ lớp mỡ bôi trơn không bị thất thoát.
• Cổng Bôi Trơn Tiêu Chuẩn M6x0.75P / PT1/8: Tích hợp vú mỡ góc thẳng hoặc góc cong, hỗ trợ việc châm mỡ bôi trơn định kỳ nhanh chóng.

6. Hướng Dẫn Lắp Đặt, Bôi Trơn & Bảo Dưỡng Chuẩn Kỹ Thuật

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

• Quy Trình Lắp Đặt HGL55CA Vào Thanh Ray HGR55:

• • Làm sạch bề mặt gá lắp ray và con trượt bằng dung dịch vệ sinh công nghiệp.
  • Lắp con trượt vào ray theo đường thẳng (song song tuyệt đối), tuyệt đối không lắp nghiêng làm rơi bi ra khỏi rãnh tuần hoàn.
  • Sử dụng thước kẹp hoặc đồng hồ so kiểm tra độ song song giữa hai thanh ray trước khi siết chặt bu-lông.
• Lực Siết Bu-lông Tiêu Chuẩn:

• • Siết 4 bu-lông ren M12 trên mặt block HGL55CA theo lực siết quy định (117,72 N-m cho vật liệu thép).
• Chế Độ Bôi Trơn Mỡ Định Kỳ:
  • Bôi trơn ban đầu: Bơm mỡ bôi trơn gốc Lithium qua vú mỡ trước khi vận hành.
  • Định kỳ: Bổ sung mỡ sau mỗi 100km hành trình trượt hoặc 3 - 6 tháng làm việc liên tục.

7. Câu Hỏi Thường Gặp

• Con trượt HIWIN HGL55CA khác gì so với HGH55CA và HGW55CA?
  HGL55CA thuộc dòng chiều cao thấp (Low Profile), có chiều cao tổng H = 70mm và chiều rộng W = 100mm. HGH55CA thuộc dòng cao hẹp với chiều cao H = 80mm, W = 100mm; còn HGW55CA thuộc dòng mặt bích rộng với chiều cao H = 70mm và chiều rộng bích W = 140mm. HGL55CA là lựa chọn hàng đầu khi cần tiết kiệm không gian chiều đứng mà không muốn bích rộng cồng kềnh.
• Con trượt HGL55CA bắt ốc theo chiều nào và sử dụng kích thước bu-lông bao nhiêu?
  Con trượt HGL55CA có thiết kế lỗ ren bắt ốc từ trên mặt con trượt xuống (Top Mounting) với 4 lỗ ren kích thước M12 x 18mm (khoảng cách tâm lỗ ren B x C là 75mm x 75mm).
• Mã HGL55CA tương thích với loại thanh ray trượt nào của HIWIN?

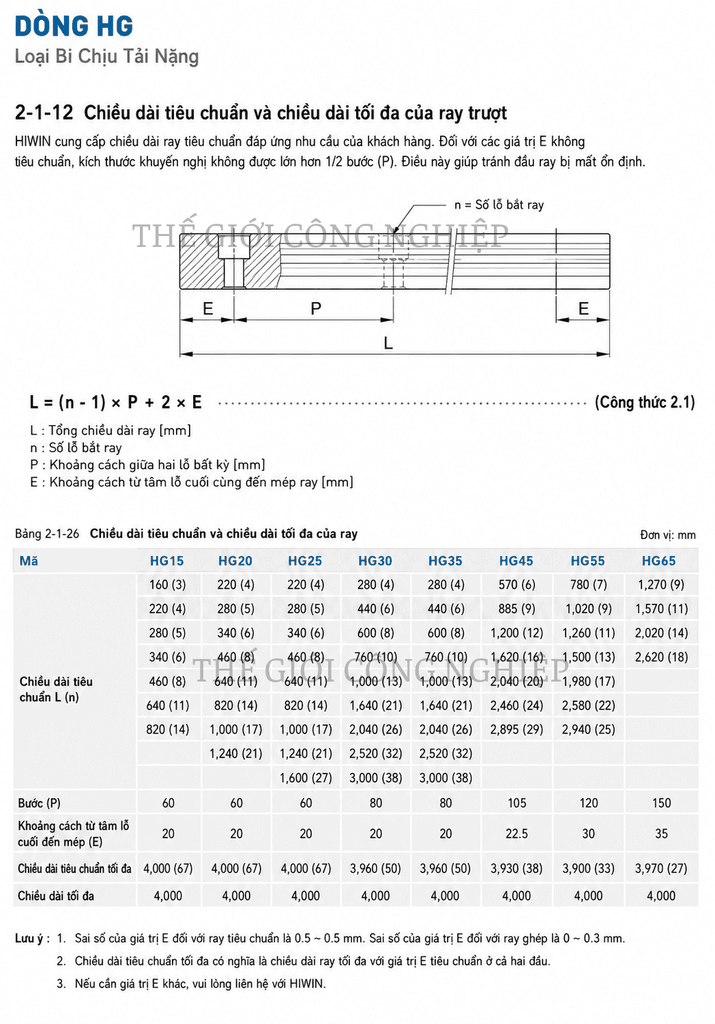

  Sản phẩm tương thích hoàn toàn với thanh ray trượt tuyến tính HIWIN HGR55 chính hãng (mặt ray rộng WR = 53mm, cao HR = 44mm, bước lỗ ray P = 120mm dùng bu-lông M14x45mm).
• Khả năng chịu tải trọng và momen tĩnh của con trượt HGL55CA đạt bao nhiêu?
  Đạt tải trọng động danh định C = 153,2kN (153.200 N), tải tĩnh C0 = 211,23kN (211.230 N), momen tĩnh cho phép MR = 3,69kN-m, MP = 2,64kN-m, MY = 2,64kN-m.
