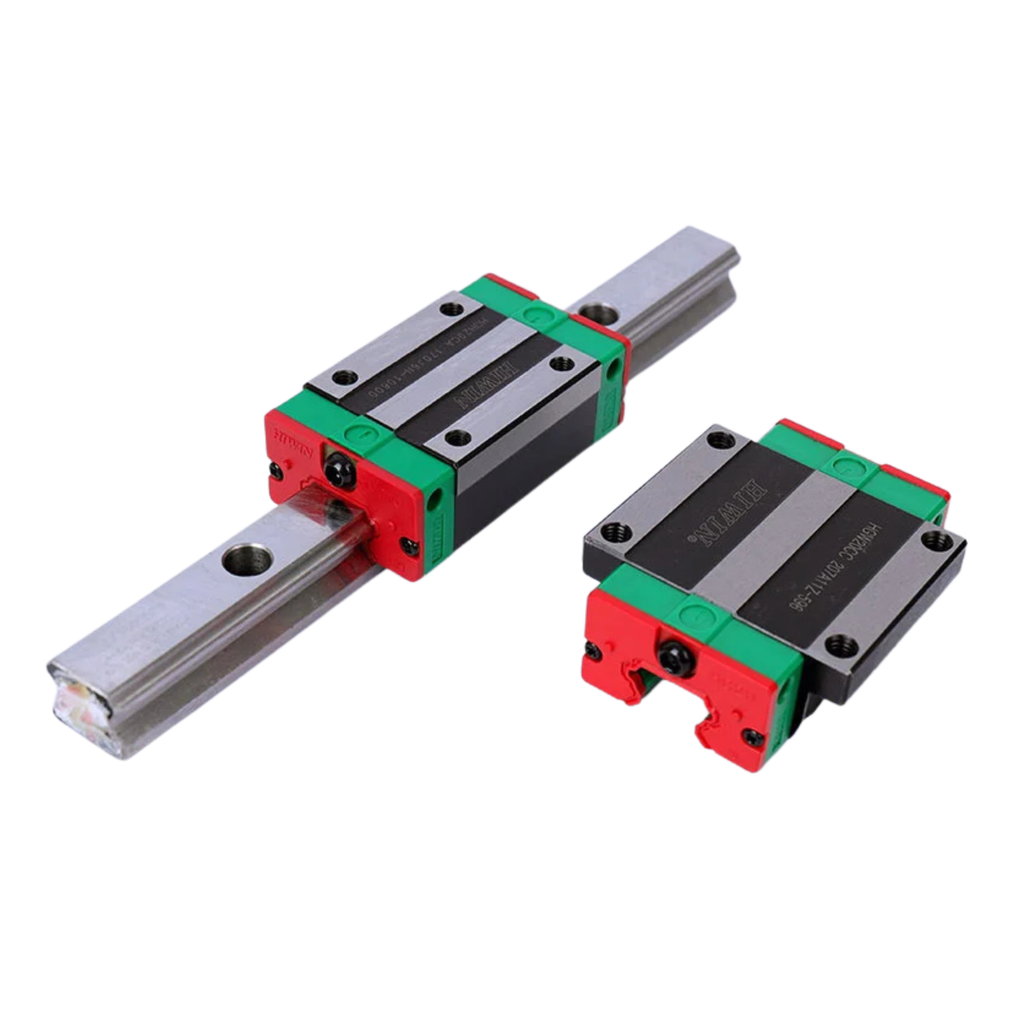

Con Trượt HIWIN HGL45CA

Con Trượt HIWIN HGL45CA là dòng con trượt dẫn hướng tuyến tính thuộc chuỗi HIWIN HGL Series (Low Profile Type) chính hãng HIWIN Taiwan. Với thiết kế block hẹp đặc trưng và chiều cao tổng chỉ 60mm, sản phẩm là giải pháp tối ưu hàng đầu cho các không gian cơ khí hạn chế chiều cao nhưng vẫn đòi hỏi khả năng chịu tải trọng cực nặng và độ chính xác chuyển động cao trong các hệ thống tự động hóa B2B.

1. Ưu Điểm Nổi Bật

• Thiết Kế Low Profile Tiết Kiệm Không Gian: Với chiều cao tổng H = 60mm, HGL45CA mỏng hơn đáng kể so với dòng HGH45CA (H = 70mm) và nhỏ gọn hơn rất nhiều so với dòng HGW45CA (H = 60mm nhưng bích rộng đến 120mm), giúp thu gọn chiều cao và hạ thấp trọng tâm máy tối đa.
• Tải Trọng Nặng & Độ Cứng Vững Khung Máy Vượt Trội: Dù thiết kế hẹp không bích (W = 86mm), con trượt đạt tải trọng động danh định C = 103,8kN (103.800 N) và tải trọng tĩnh C0 = 146,71kN (146.710 N), đảm bảo độ cứng vững khi máy vận hành ở tốc độ cao và gia công lực lớn.
• Tự Căn Chỉnh Lỗi Lắp Đặt: Thiết kế tiếp xúc rãnh bi hình cung tròn 45° (4-Row Circular Arc Groove) có khả năng tự điều chỉnh các sai lệch nhỏ do bề mặt gá đặt, hạn chế kẹt bi và kéo dài tuổi thọ hệ thống.
• Vận Hành Êm Ái & Ma Sát Cực Thấp: Hệ thống bi thép cấp mài siêu mịn tuần hoàn liên tục qua nắp hồi bi nhựa cao cấp giúp giảm hệ số ma sát lăn xuống mức 0,002 - 0,003.

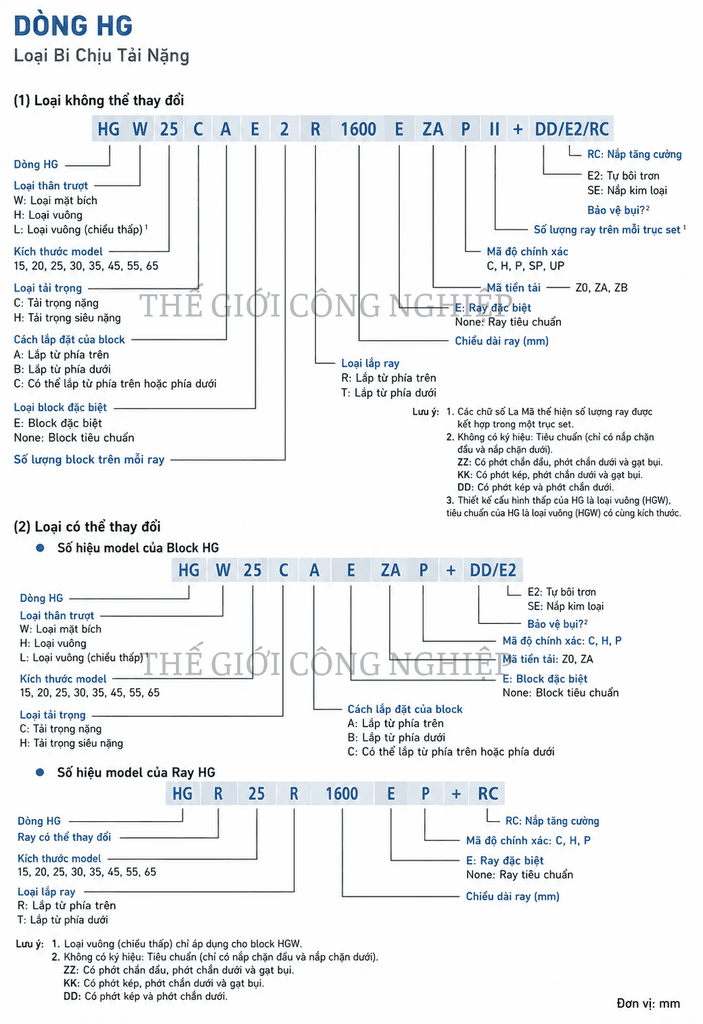

2. Giải Thích Thông Số Ký Hiệu HGL45CA

Mã ký hiệu sản phẩm HGL45CA tuân theo quy chuẩn đặt tên mã đặt hàng (Model Designation) chính thức của hãng HIWIN Taiwan:

• HG: Ký hiệu dòng con trượt dẫn hướng tuyến tính chuỗi HG Series (Heavy Load Ball Type) chịu tải trọng nặng, sử dụng 4 hàng bi thép tuần hoàn tiếp xúc góc 45°.
• L: Ký hiệu thiết kế khối con trượt dạng hẹp chiều cao thấp (Low Profile Block) - chiều cao tổng chỉ 60mm, mỏng hơn dòng HGH45CA (70mm) để tiết kiệm không gian đứng.
• 45: Kích thước danh định con trượt và thanh ray (Size 45), sử dụng đồng bộ tuyệt đối với thanh ray trượt HIWIN HGR45 (mặt ray rộng WR = 45mm).
• C: Cấp tải trọng danh định Heavy Load (chiều dài thân block chuẩn L1 = 97mm, chịu tải trọng cực nặng động 103,8kN và tĩnh 146,71kN).
• A: Phương thức gá lắp bắt bu-lông từ trên mặt con trượt xuống (Top Mounting Hole Type) với 4 lỗ ren kích thước M10 x 17mm.

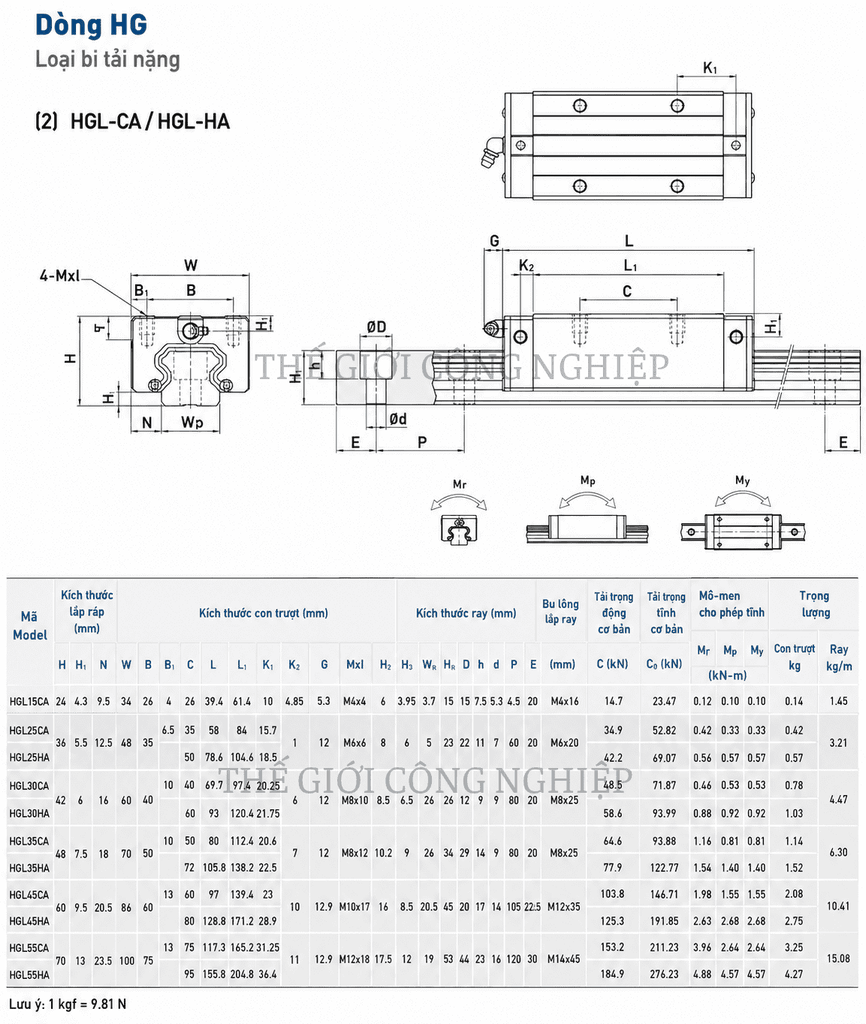

3. Bảng Thông Số Kỹ Thuật Chi Tiết

4. Ứng Dụng Thực Tế

Con Trượt HIWIN HGL45CA được ứng dụng rộng rãi trong các hệ thống máy móc công nghiệp nặng và tự động hóa cao:

• Cơ cấu trượt bàn máy CNC, máy phay mài cơ khí nặng: Cần chiều cao thấp để hạ thấp trọng tâm bàn máy, tăng độ cứng vững chống rung lắc khi gia công tải trọng lớn.
• Cánh tay Robot công nghiệp, trục X-Y máy cắt Plasma / Laser CNC khổ lớn: Giảm chiều cao khung trượt, chịu tải trọng uốn lật moments cực lớn.
• Dây chuyền sản xuất tự động, máy ép công nghiệp: Các cơ cấu đòi hỏi độ chính xác định vị lặp lại cao và làm việc liên tục 24/7.

5. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN HGL45CA được chế tạo dựa trên nguyên lý ma sát lăn 4 hàng bi thép tuần hoàn tiếp xúc góc 45° (4-Row Circular Arc Groove Alignment):

• Thân Block Kim Loại Bằng Thép Hợp Kim Cường Độ Cao: Được nhiệt luyện và mài chính xác đạt độ cứng bề mặt tối ưu, gia công rãnh bi chính xác đến micromet giúp phân bổ đều lực tác động theo cả 4 hướng.
• Hệ Thống Bi Thép Tuần Hoàn Độ Chính Xác Cao: Các viên bi thép di chuyển liên tục qua rãnh bi và nắp hồi bi nhựa tổng hợp chịu nhiệt, giảm ma sát lăn xuống mức cực thấp.
• Phớt Chắn Bụi Hai Đầu (End Seals) & Phớt Đáy (Bottom Seals): Ngăn chặn triệt để phoi kim loại, bụi gỗ, bụi mịn xâm nhập vào rãnh bi, đồng thời giữ lớp mỡ bôi trơn không bị thất thoát out.
• Cổng Bôi Trơn Tiêu Chuẩn M6x0.75P: Tích hợp vú mỡ góc thẳng hoặc góc cong, hỗ trợ việc châm mỡ bôi trơn định kỳ nhanh chóng.

6. Hướng Dẫn Lắp Đặt, Bôi Trơn & Bảo Dưỡng Chuẩn Kỹ Thuật

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

• Quy Trình Lắp Đặt HGL45CA Vào Thanh Ray HGR45:

• • Làm sạch bề mặt gá lắp ray và con trượt bằng dung dịch vệ sinh công nghiệp.
  • Lắp con trượt vào ray theo đường thẳng (song song tuyệt đối), tuyệt đối không lắp nghiêng làm rơi bi ra khỏi rãnh tuần hoàn.
  • Sử dụng thước kẹp hoặc đồng hồ so kiểm tra độ song song giữa hai thanh ray trước khi siết chặt bu-lông.
• Lực Siết Bu-lông Tiêu Chuẩn:

• • Siết 4 bu-lông ren M10 trên mặt block HGL45CA theo lực siết quy định.
• Chế Độ Bôi Trơn Mỡ Định Kỳ:
  • Bôi trơn ban đầu: Bơm mỡ bôi trơn gốc Lithium (Lithium soap-based grease) qua vú mỡ trước khi vận hành.
  • Định kỳ: Bổ sung mỡ sau mỗi 100km hành trình trượt hoặc 3 - 6 tháng làm việc liên tục.

7. Câu Hỏi Thường Gặp

• Con trượt HIWIN HGL45CA khác gì so với HGH45CA và HGW45CA?
  HGL45CA thuộc dòng chiều cao thấp (Low Profile), có chiều cao tổng H = 60mm và chiều rộng W = 86mm. HGH45CA thuộc dòng cao hẹp với chiều cao H = 70mm, W = 86mm; còn HGW45CA thuộc dòng mặt bích rộng với chiều cao H = 60mm và chiều rộng bích W = 120mm. HGL45CA là lựa chọn hàng đầu khi cần tiết kiệm không gian chiều đứng mà không muốn bích rộng cồng kềnh.
• Con trượt HGL45CA bắt ốc theo chiều nào và sử dụng kích thước bu-lông bao nhiêu?
  Con trượt HGL45CA có thiết kế lỗ ren bắt ốc từ trên mặt con trượt xuống (Top Mounting) với 4 lỗ ren kích thước M10 x 17mm (khoảng cách tâm lỗ ren B x C là 60mm x 60mm).
• Mã HGL45CA tương thích với loại thanh ray trượt nào của HIWIN?

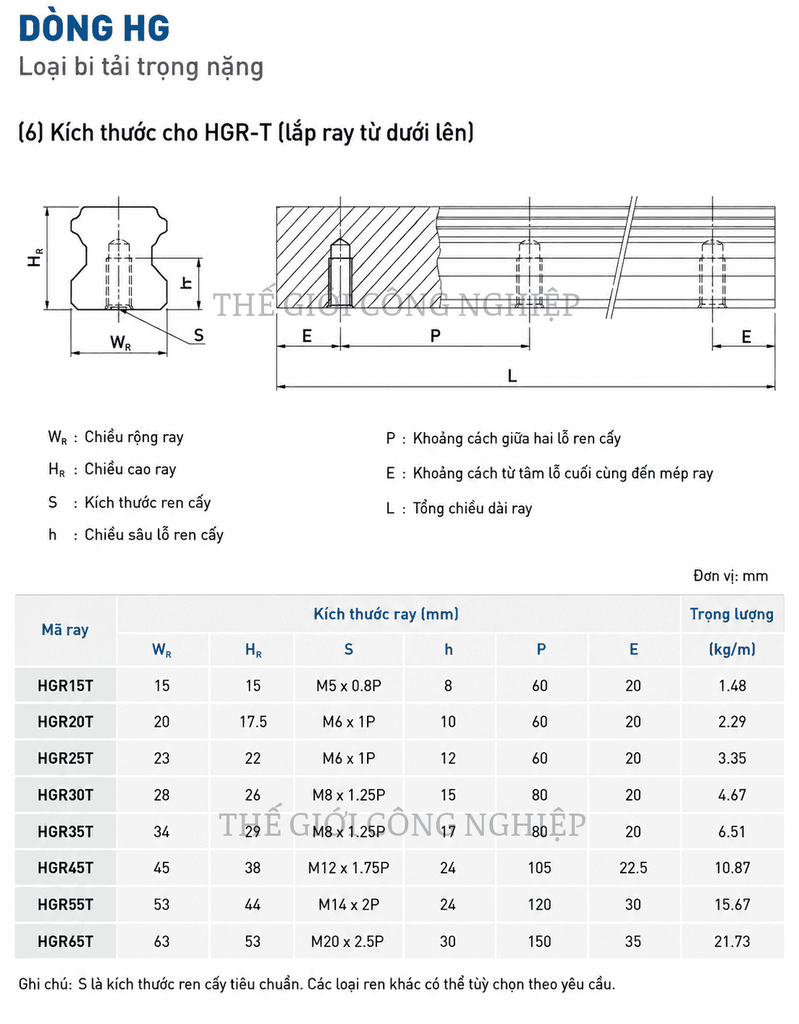

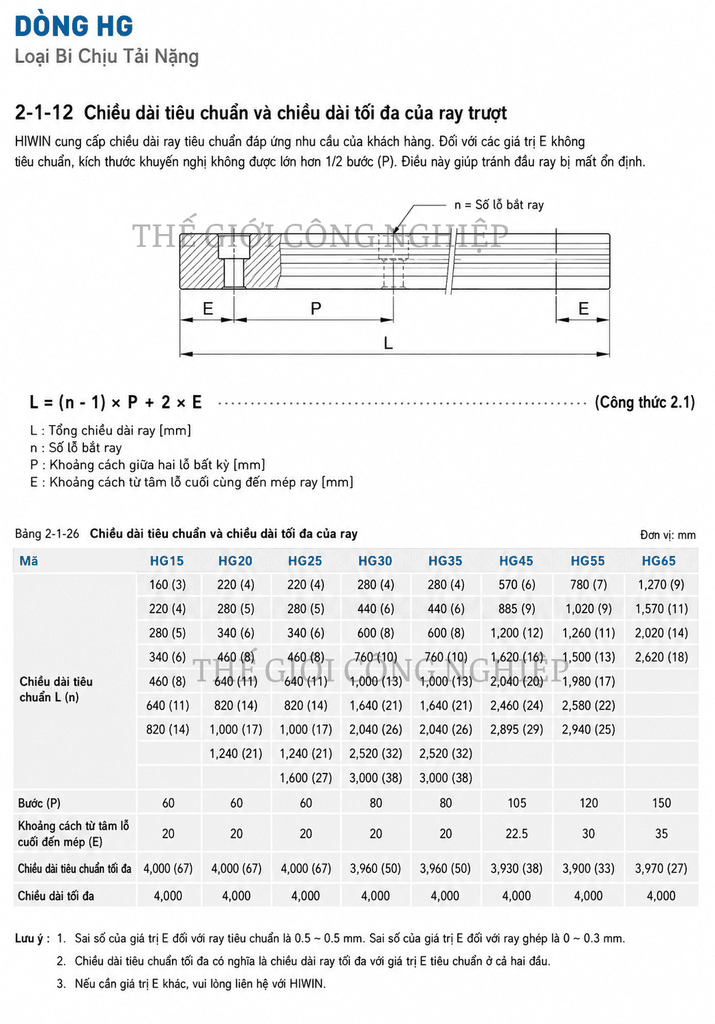

  Sản phẩm tương thích hoàn toàn với thanh ray trượt tuyến tính HIWIN HGR45 chính hãng (mặt ray rộng WR = 45mm, cao HR = 38mm, bước lỗ ray P = 105mm dùng bu-lông M12x35mm).
• Khả năng chịu tải trọng và momen tĩnh của con trượt HGL45CA đạt bao nhiêu?
  Đạt tải trọng động danh định C = 103,8kN (103.800 N), tải tĩnh C0 = 146,71kN (146.710 N), momen tĩnh cho phép MR = 1,98kN-m, MP = 1,55kN-m, MY = 1,55kN-m.
