Con Trượt HIWIN HGL25CA

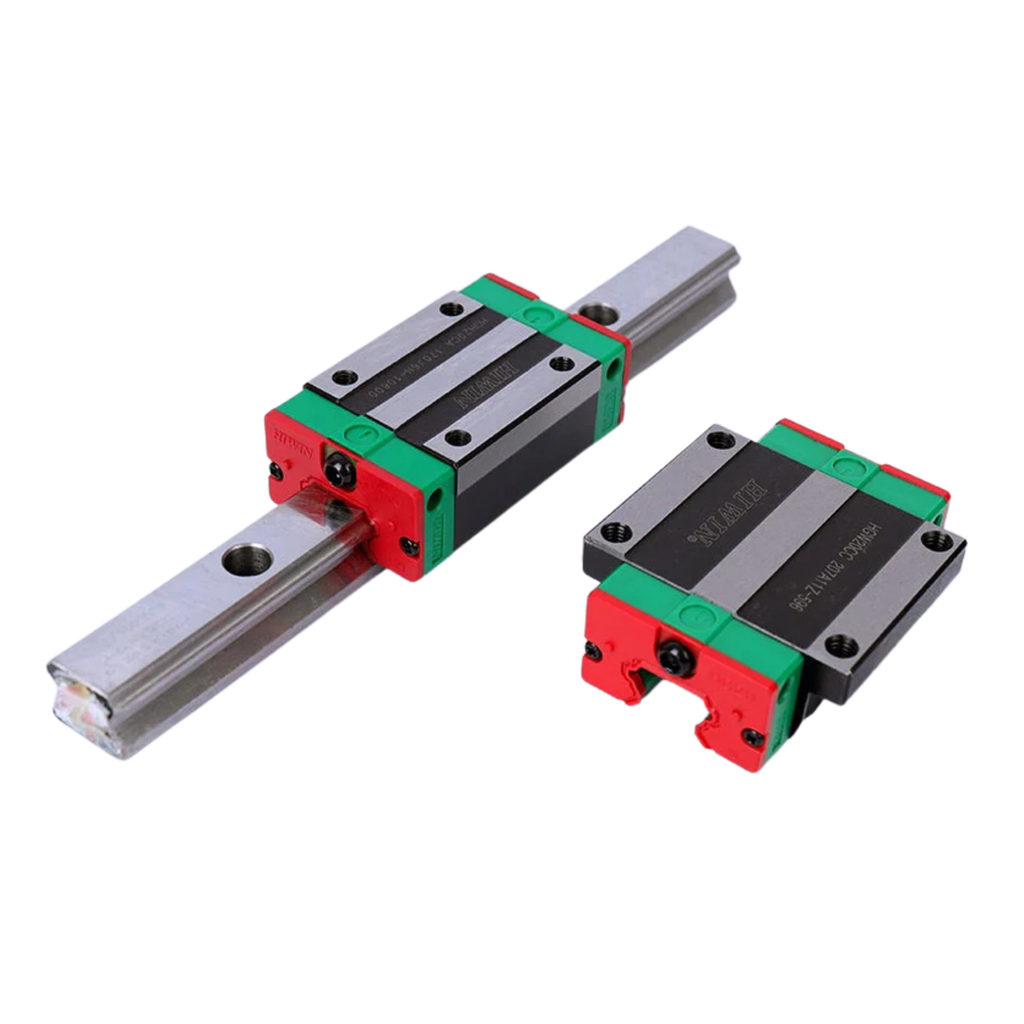

Con Trượt HIWIN HGL25CA là dòng con trượt dẫn hướng tuyến tính thuộc chuỗi HIWIN HGL Series (Low Profile Heavy Load Block) chính hãng HIWIN Taiwan. Với thiết kế dạng hẹp đặc trưng và chiều cao tổng được hạ thấp chỉ 36mm, sản phẩm là giải pháp tối ưu hàng đầu cho các không gian cơ khí hạn chế chiều cao nhưng vẫn đòi hỏi khả năng chịu tải trọng nặng và độ chính xác chuyển động cực cao trong các hệ thống tự động hóa B2B.

1. Ưu Điểm Nổi Bật

Thiết Kế Low Profile Tiết Kiệm Không Gian Chiều Đứng: Với chiều cao lắp đặt tổng chỉ H = 36mm, HGL25CA mỏng hơn đáng kể so với dòng HGH25CA (H = 40mm) hay HGW25CA (H = 40mm), giúp hạ thấp trọng tâm bàn máy và thu gọn kích thước khung máy tối đa.
Độ Cứng Vững & Khả Năng Chịu Tải Trọng Nặng: Dù thiết kế dạng hẹp nhưng con trượt đạt tải trọng động danh định C = 34,9kN (34.900 N) và tải trọng tĩnh C0 = 52,82kN (52.820 N), đảm bảo độ cứng vững hoàn hảo khi máy vận hành ở tốc độ cao.
Khả Năng Tự Căn Chỉnh Lỗi Lắp Đặt: Thiết kế tiếp xúc rãnh bi hình cung tròn (Circular Arc Groove) có khả năng tự điều chỉnh các sai lệch nhỏ do bề mặt gá đặt, hạn chế kẹt bi và kéo dài tuổi thọ hệ thống.
Vận Hành Êm Ái & Hệ Số Ma Sát Cực Thấp: Hệ thống bi thép tuần hoàn giúp giảm ma sát lăn xuống mức mu = 0,002 - 0,003, chuyển động mượt mà và giảm thiểu tổn hao công suất động cơ lái.

2. Bảng Thông Số Kỹ Thuật Chi Tiết

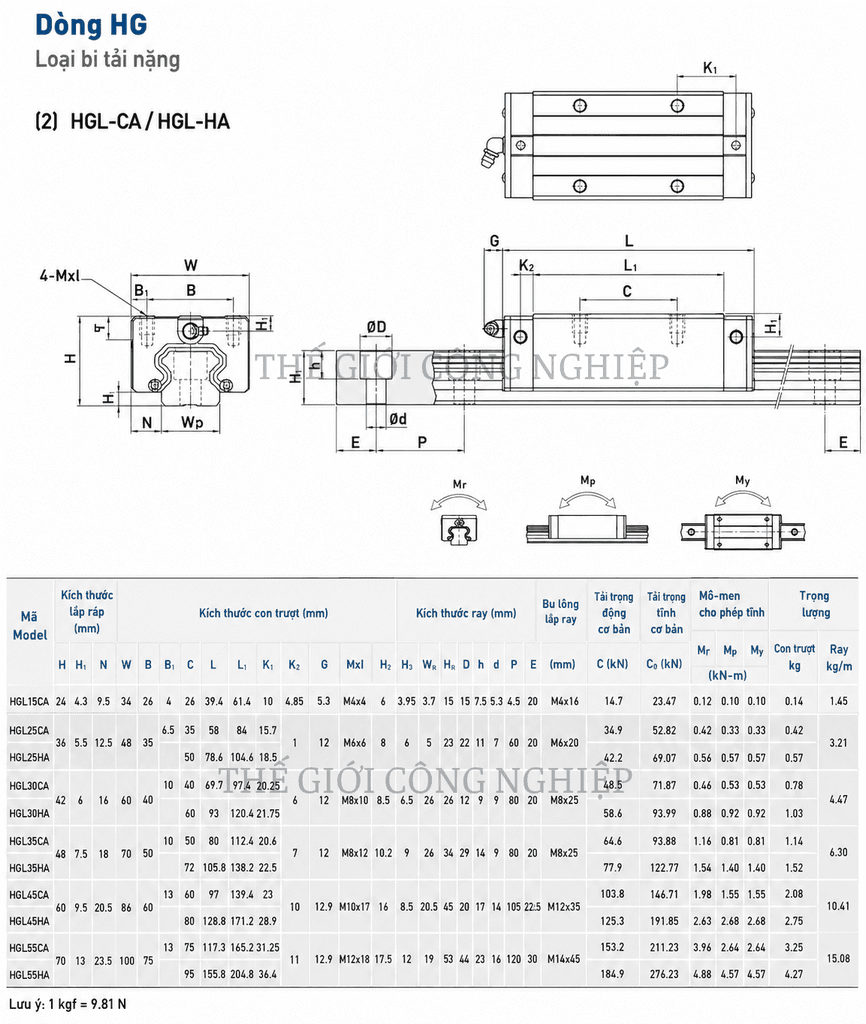

Hạng mục thông số	Giá trị kỹ thuật chuẩn Catalogue HIWIN	Ghi chú & Điều kiện áp dụng
Mã model sản phẩm	HGL25CA	Dòng HGL - Low Profile Block
Thương hiệu & Xuất xứ	HIWIN / Taiwan	Chính hãng HIWIN Đài Loan
Chiều cao lắp đặt tổng (H)	36mm	Thiết kế chiều cao thấp (Low Profile)
Khoảng hở gầm (H1)	5,5mm	Khoảng hở giữa mặt dưới block và đáy ray
Khoảng cách tâm ray (N)	12,5mm	Khoảng cách từ tâm ray đến mép hông block
Chiều rộng block (W)	48mm	Dạng block hẹp không mặt bích
Khoảng cách lỗ ren chiều rộng (B)	35mm	Khoảng cách 2 tâm lỗ ren dọc theo W
Mép block đến lỗ ren (B1)	6,5mm	Khoảng cách mép ngoài đến tâm lỗ ren
Khoảng cách lỗ ren chiều dài (C)	35mm	Khoảng cách 2 tâm lỗ ren dọc theo L
Chiều dài thân block (L1)	58mm	Chiều dài phần kim loại thân con trượt
Chiều dài tổng block (L)	84mm	Bao gồm cả phớt chắn bụi 2 đầu
Khoảng cách phớt chắn bụi (K1)	15,7mm	Vị trí cố định tấm chắn mỡ/bụi
Kích thước K2 & G	K2 = 6mm / G = 12mm	Vị trí đầu bôi trơn vú mỡ
Kích thước ren bắt ốc (M x l)	M6 x 6mm	Bắt ốc từ trên xuống mặt block
Độ sâu ren hiệu dụng (T)	8mm	Chiều sâu ren tối đa trên mặt con trượt
Chiều cao H2 & H3	H2 = 6mm / H3 = 5mm	Vị trí đầu phớt và tai bôi trơn
Tải trọng động danh định (C)	34,9kN (34.900 N)	Theo chuẩn ISO 14728 cho chu kỳ 100km
Tải trọng tĩnh danh định (C0)	52,82kN (52.820 N)	Giới hạn biến dạng dẻo tại điểm tiếp xúc bi
Momen tĩnh cho phép MR	0,42kN-m	Momen xoắn quanh trục X (Lăn dọc)
Momen tĩnh cho phép MP	0,33kN-m	Momen lật quanh trục Y (Cúi dọc)
Momen tĩnh cho phép MY	0,33kN-m	Momen lắc quanh trục Z (Đảo ngang)
Khối lượng block con trượt	0,42kg	Khối lượng 1 block HGL25CA riêng biệt

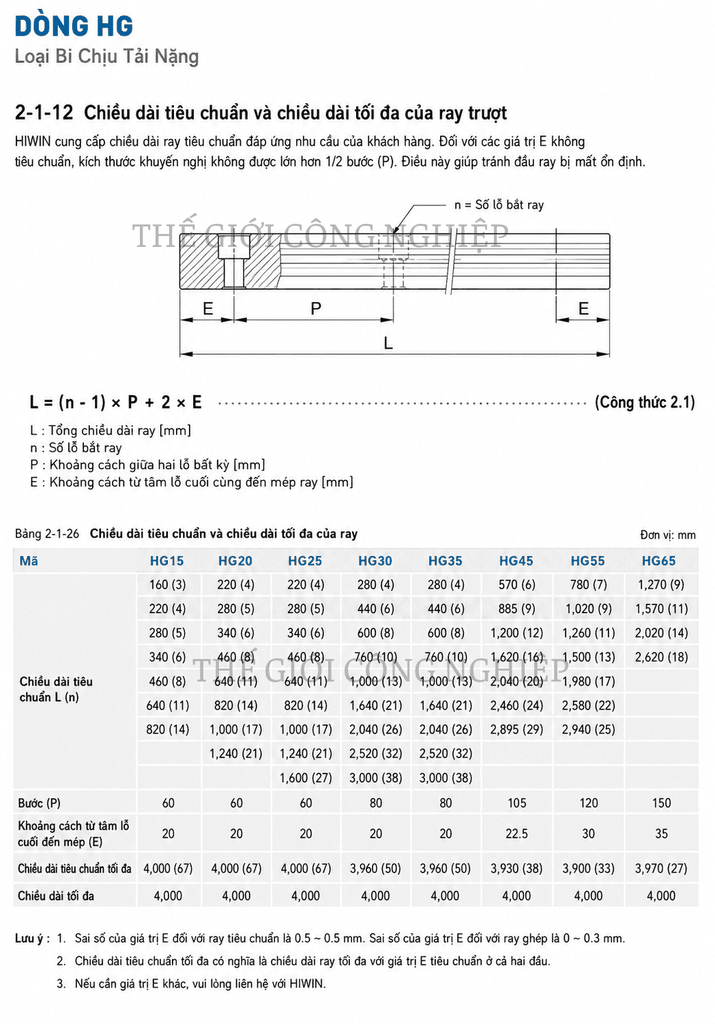

Thanh ray trượt tương thích	HIWIN HGR25	WR=23mm, HR=22mm, P=60mm, M6x20mm
Khối lượng thanh ray HGR25	3,21kg/m	Khối lượng trên mỗi mét chiều dài ray

3. Ứng Dụng Thực Tế

Cơ cấu trượt bàn máy CNC, máy phay mài chính xác: Cần độ cao thấp để hạ thấp trọng tâm bàn máy, tăng độ ổn định khi gia công lực cắt lớn.
Cánh tay robot gắp sản phẩm, trục X-Y máy khắc Laser: Giảm khối lượng cơ cấu trượt và tối ưu chiều cao tổng thể của khung máy tự động.
Thiết bị sản xuất bán dẫn, máy đóng gói tự động: Các dây chuyền đòi hỏi độ chính xác định vị liên tục và không gian gá đặt nhỏ hẹp.
Máy gia công gỗ, máy cắt đá công nghiệp: Đòi hỏi con trượt chịu tải trọng nặng và hoạt động bền bỉ trong môi trường nhiều bụi phoi.

4. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN HGL25CA được chế tạo dựa trên nguyên lý ma sát lăn 4 hàng bi thép tuần hoàn tiếp xúc góc 45° (4-Row Circular Arc Groove Alignment):

Thân Block Kim Loại Bằng Thép Hợp Kim Cường Độ Cao: Được nhiệt luyện và mài chính xác đạt độ cứng bề mặt tối ưu, gia công rãnh bi chính xác đến micromet giúp phân bổ đều lực tác động theo cả 4 hướng (lên, xuống, trái, phải).
Hệ Thống Bi Thép Tuần Hoàn Độ Chính Xác Cao: Các viên bi thép cấp mài siêu mịn di chuyển liên tục qua rãnh bi và nắp hồi bi nhựa tổng hợp chịu nhiệt, giảm ma sát lăn xuống mức cực thấp.
Phớt Chắn Bụi Hai Đầu (End Seals) & Phớt Đáy (Bottom Seals): Ngăn chặn triệt để phoi kim loại, bụi gỗ, bụi mịn xâm nhập vào bên trong hệ thống rãnh bi, đồng thời giữ lớp mỡ bôi trơn không bị thất thoát ra ngoài.
Cổng Bôi Trơn Tiêu Chuẩn M6x0.75P: Tích hợp vú mỡ M6, hỗ trợ việc châm mỡ bôi trơn định kỳ nhanh chóng mà không cần tháo rời con trượt khỏi hệ thống ray.

5. Hướng Dẫn Lắp Đặt, Siết Bu-lông & Bôi Trơn Bảo Dưỡng Chuẩn Kỹ Thuật

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

Quy Trình Lắp Đặt HGL25CA Vào Thanh Ray HGR25:

- Làm sạch bề mặt gá lắp ray và con trượt bằng dung dịch vệ sinh công nghiệp.
- Lắp con trượt vào ray theo đường thẳng (song song tuyệt đối), tuyệt đối không lắp nghiêng làm rơi bi ra khỏi rãnh tuần hoàn.
- Sử dụng thước kẹp hoặc đồng hồ so kiểm tra độ song song giữa hai thanh ray trước khi siết chặt bu-lông.
Lực Siết Bu-lông Tiêu Chuẩn:

- Siết 4 bu-lông ren M6 trên mặt block HGL25CA theo lực siết quy định (13,73 N-m hay 140 kgf-cm cho vật liệu thép).
Chế Độ Bôi Trơn Mỡ Định Kỳ:
- Bôi trơn ban đầu: Bơm mỡ bôi trơn gốc Lithium (Lithium soap-based grease) qua vú mỡ trước khi đưa vào vận hành thử.
- Định kỳ: Bổ sung mỡ sau mỗi 100km hành trình trượt hoặc 3 - 6 tháng làm việc liên tục.

6.Câu Hỏi Thường Gặp

Con trượt HIWIN HGL25CA khác gì so với HGH25CA và HGW25CA?
HGL25CA thuộc dòng chiều cao thấp (Low Profile), có chiều cao tổng H = 36mm và chiều rộng W = 48mm. HGH25CA thuộc dòng cao hẹp với chiều cao H = 40mm, W = 48mm; còn HGW25CA thuộc dòng mặt bích rộng với chiều cao H = 40mm và chiều rộng bích W = 70mm. HGL25CA là lựa chọn ưu tiên khi cơ cấu máy cần tiết kiệm không gian chiều đứng.
Con trượt HGL25CA bắt ốc theo chiều nào và sử dụng kích thước bu-lông bao nhiêu?
Con trượt HGL25CA có thiết kế lỗ ren bắt ốc từ trên mặt con trượt xuống (Top Mounting) với 4 lỗ ren kích thước M6 x 6mm (khoảng cách tâm lỗ ren B x C là 35mm x 35mm).
Mã HGL25CA tương thích với loại thanh ray trượt nào của HIWIN?
Sản phẩm tương thích hoàn toàn với thanh ray trượt tuyến tính HIWIN HGR25 chính hãng (mặt ray rộng WR = 23mm, cao HR = 22mm, bước lỗ ray P = 60mm dùng bu-lông M6x20mm).
Khả năng chịu tải trọng và momen tĩnh của con trượt HGL25CA đạt bao nhiêu?
Đạt tải trọng động danh định C = 34,9kN (34.900 N), tải tĩnh C0 = 52,82kN (52.820 N), momen tĩnh cho phép MR = 0,42kN-m, MP = 0,33kN-m, MY = 0,33kN-m.
