Con Trượt  HIWIN HGL20CA

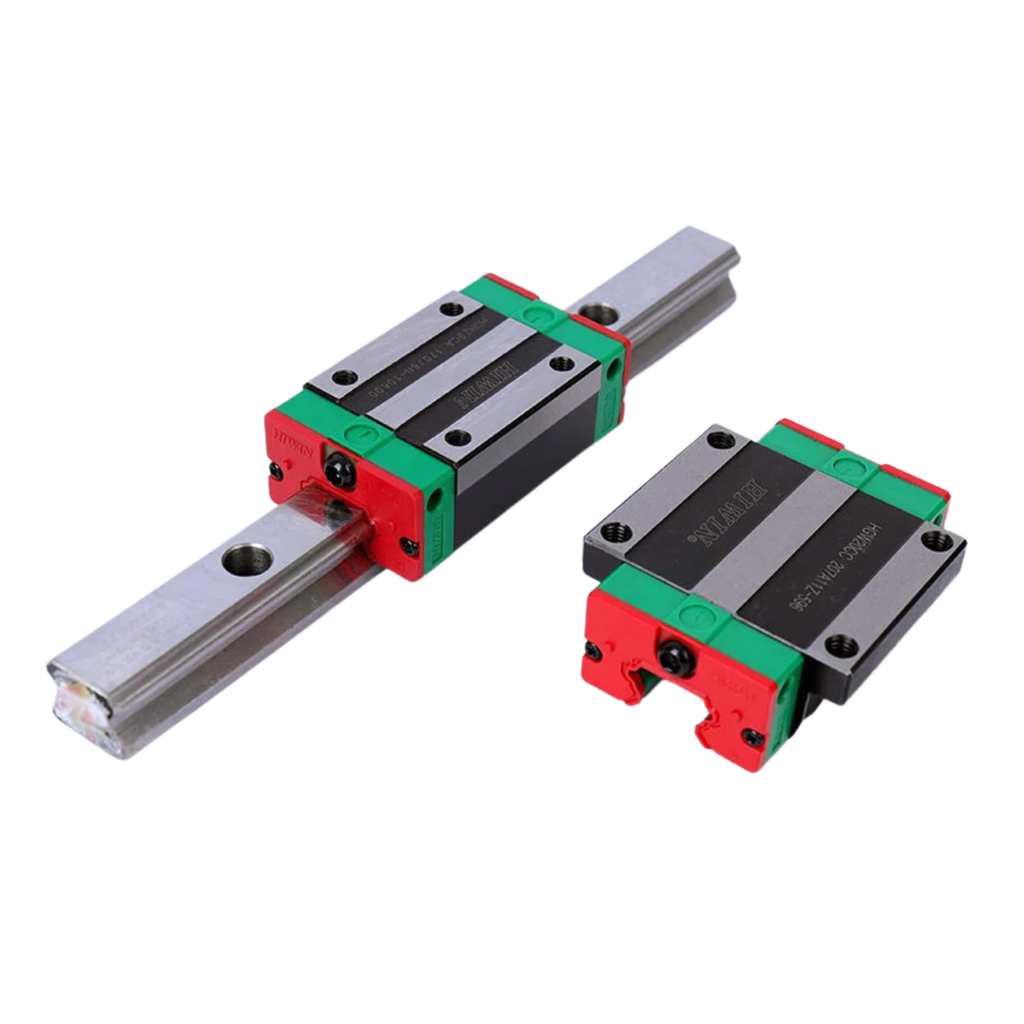

Con Trượt HIWIN HGL20CA là dòng con trượt dẫn hướng tuyến tính thuộc chuỗi HIWIN HGL Series (Low Profile Type) chính hãng HIWIN Taiwan. Với thiết kế block hẹp đặc trưng và chiều cao tổng chỉ 28mm, sản phẩm là giải pháp tối ưu hàng đầu cho các không gian cơ khí hạn chế chiều cao nhưng vẫn đòi hỏi khả năng chịu tải trọng nặng và độ chính xác chuyển động cực cao trong các hệ thống tự động hóa B2B.

1. Ưu Điểm Nổi Bật

• Thiết Kế Low Profile Tiết Kiệm Không Gian: Với chiều cao tổng chỉ H = 28mm, HGL20CA thấp hơn đáng kể so với các dòng tiêu chuẩn như HGH20CA (H = 30mm) hay HGW20CA (H = 30mm), giúp tối ưu hóa chiều cao hạ thấp trọng tâm bàn máy và thu gọn kích thước tổng thể thiết bị.
• Khả Năng Chịu Tải Trọng Nặng Trong Thân Block Hẹp: Dù có thiết kế hẹp (W = 34mm), con trượt vẫn đạt tải trọng động danh định C = 14,7kN (14.700 N) và tải trọng tĩnh C0 = 23,47kN (23.470 N), đáp ứng hoàn hảo các yêu cầu gia công cơ khí chính xác.
• Tự Căn Chỉnh Lỗi Lắp Đặt Cấu Trúc: Rãnh bi thiết kế hình cung tròn (Circular Arc Groove) với góc tiếp xúc 45° giúp hệ thống tự điều chỉnh các sai lệch nhỏ do bề mặt gá lắp, đảm bảo chuyển động êm ái, không kẹt bi và hạn chế tối đa ma sát lăn.
• Bảo Vệ & Độ Bền Cao: Tích hợp phớt chắn bụi hai đầu (End Seals) kết hợp phớt đáy (Bottom Seals) giúp ngăn ngừa triệt để phoi kim loại, bụi gỗ xâm nhập rãnh bi, duy trì mỡ bôi trơn lâu dài.

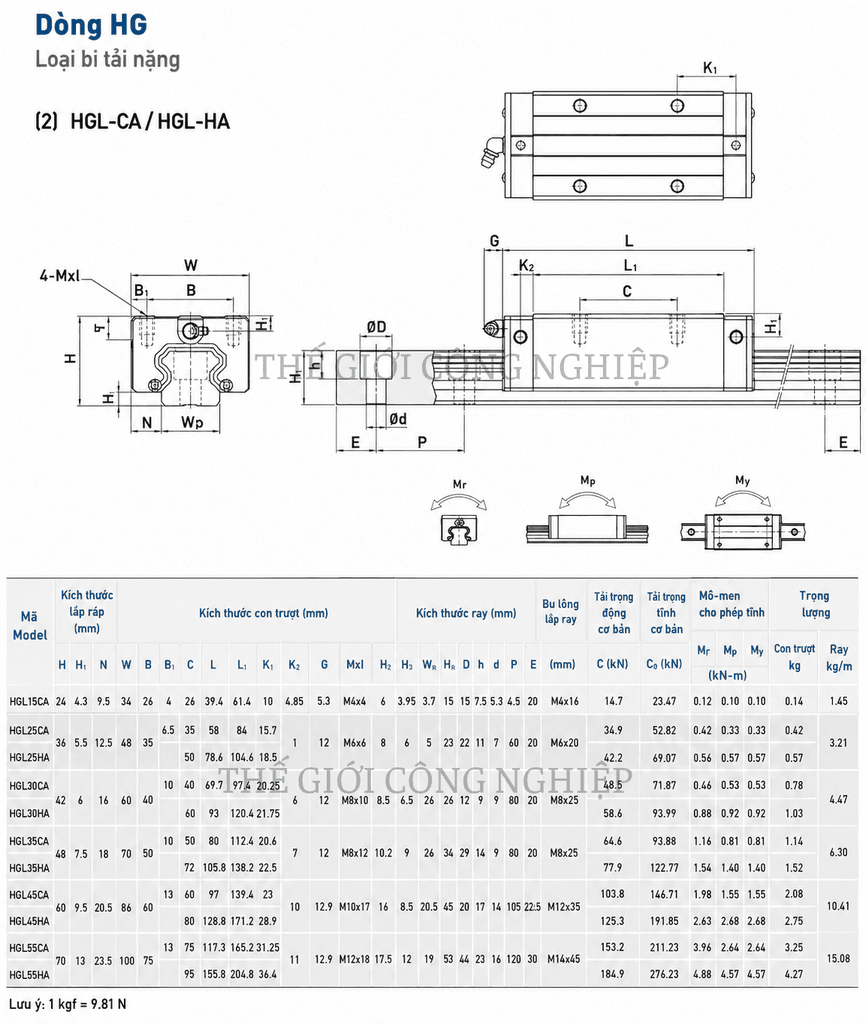

2. Bảng Thông Số Kỹ Thuật Chi Tiết

3. Ứng Dụng Thực Tế

Con trượt HIWIN HGL20CA được ứng dụng rộng rãi trong các dây chuyền sản xuất và thiết bị công nghiệp B2B nhờ ưu thế chiều cao thấp và khả năng định vị chính xác:

• Bàn máy CNC & Máy phay mài nhỏ: Cần chiều cao tổng thấp (28mm) để hạ thấp trọng tâm bàn máy, giảm độ rung lắc khi gia công tốc độ cao.
• Cánh tay Robot & Trục trượt X-Y máy khắc Laser: Tối ưu hóa kích thước khung máy, giảm khối lượng cơ cấu trượt giúp tăng tốc độ phản hồi hành trình.
• Dây chuyền sản xuất bán dẫn & Thiết bị đóng gói: Đòi hỏi độ chính xác chuyển động liên tục, vận hành êm ái và không gian lắp đặt hạn chế.
• Máy cơ khí ngành gỗ, máy in 3D công nghiệp: Chịu bụi bẩn tốt, tuổi thọ vận hành cao và dễ bảo trì định kỳ.

4. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN HGL20CA được chế tạo dựa trên nguyên lý ma sát lăn 4 hàng bi thép tuần hoàn tiếp xúc góc 45° (4-Row Circular Arc Groove Alignment):

• Thân Block Kim Loại Bằng Thép Hợp Kim Cường Độ Cao: Được nhiệt luyện và mài chính xác đạt độ cứng bề mặt tối ưu, gia công rãnh bi chuẩn xác giúp phân bổ đều lực tác động theo cả 4 hướng (lên, xuống, trái, phải).
• Hệ Thống Bi Thép Tuần Hoàn Độ Chính Xác Cao: Các viên bi thép cấp mài siêu mịn di chuyển liên tục qua rãnh bi và nắp hồi bi nhựa tổng hợp chịu nhiệt, giảm ma sát lăn xuống mức cực thấp (hệ số ma sát mu = 0,002 - 0,003).
• Phớt Chắn Bụi Hai Đầu (End Seals) & Phớt Đáy (Bottom Seals): Ngăn chặn triệt để phoi kim loại, bụi gỗ, bụi mịn xâm nhập vào bên trong hệ thống rãnh bi, đồng thời giữ lớp mỡ bôi trơn không bị thất thoát ra ngoài.
• Cổng Bôi Trơn Tiêu Chuẩn M6x0.75P: Tích hợp vú mỡ góc thẳng hoặc góc cong, hỗ trợ việc châm mỡ bôi trơn định kỳ nhanh chóng mà không cần tháo rời con trượt khỏi hệ thống ray.

5. Hướng Dẫn Lắp Đặt, Siết Bu-lông & Bôi Trơn Bảo Dưỡng

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

1. Quy Trình Lắp Đặt HGL20CA Vào Thanh Ray HGR20:
   • Làm sạch bề mặt gá lắp ray và con trượt bằng dung dịch vệ sinh công nghiệp.
   • Lắp con trượt vào ray theo đường thẳng (song song tuyệt đối), tuyệt đối không lắp nghiêng làm rơi bi ra khỏi rãnh tuần hoàn.
   • Sử dụng thước kẹp hoặc đồng hồ so kiểm tra độ song song giữa hai thanh ray trước khi siết chặt bu-lông.
2. Lực Siết Bu-lông Tiêu Chuẩn:
   • Siết 4 bu-lông ren M4 trên mặt block HGL20CA theo lực siết quy định (3,92 N-m cho vật liệu thép).
3. Chế Độ Bôi Trơn Mỡ Định Kỳ:
   • Bôi trơn ban đầu: Bơm mỡ bôi trơn gốc Lithium qua vú mỡ trước khi đưa vào vận hành thử.
   • Định kỳ: Bổ sung mỡ sau mỗi 100km hành trình trượt hoặc 3 - 6 tháng làm việc liên tục.

6. Câu Hỏi Thường Gặp

• Con trượt HIWIN HGL20CA khác gì so với HGH20CA và HGW20CA?
  HGL20CA thuộc dòng chiều cao thấp (Low Profile), có chiều cao tổng H = 28mm và chiều rộng W = 34mm. HGH20CA thuộc dòng cao hẹp với chiều cao H = 30mm, W = 34mm; còn HGW20CA thuộc dòng mặt bích rộng với chiều cao H = 30mm và chiều rộng bích W = 63mm. HGL20CA là lựa chọn số 1 khi cơ cấu máy cần tiết kiệm không gian chiều đứng.
• Con trượt HGL20CA bắt ốc theo chiều nào và sử dụng kích thước bu-lông bao nhiêu?
  Con trượt HGL20CA có thiết kế lỗ ren bắt ốc từ trên mặt con trượt xuống (Top Mounting) với 4 lỗ ren kích thước M4 x 4mm (khoảng cách tâm lỗ ren B x C là 26mm x 26mm).
• Mã HGL20CA tương thích với loại thanh ray trượt nào của HIWIN?

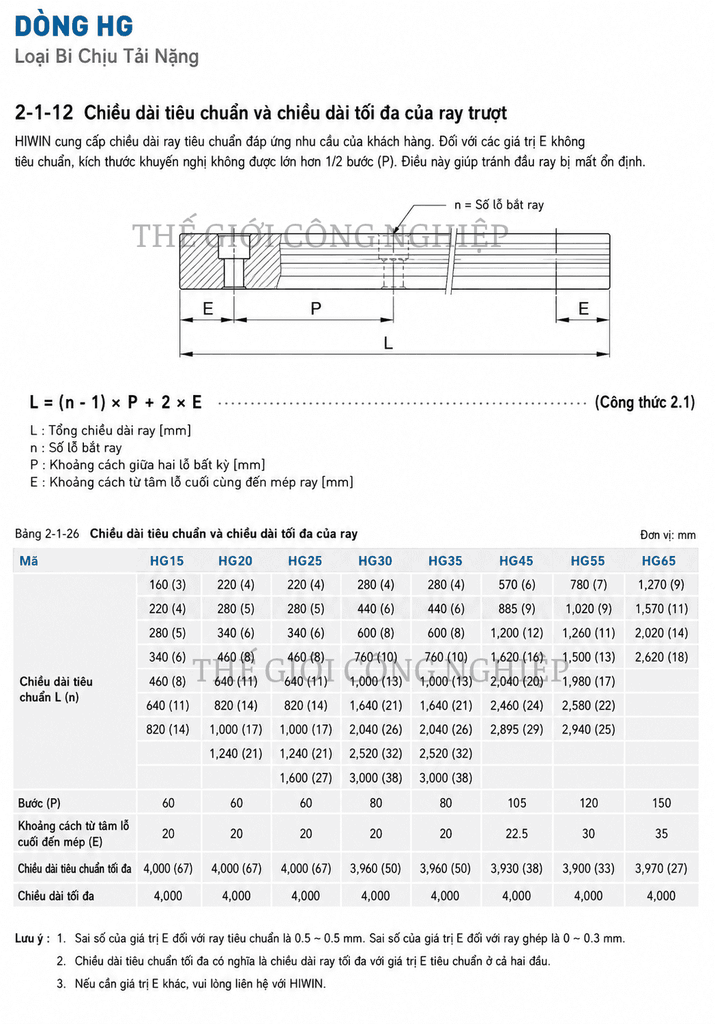

  Sản phẩm tương thích hoàn toàn với thanh ray trượt tuyến tính HIWIN HGR20 chính hãng (mặt ray rộng WR = 20mm, cao HR = 17,5mm, bước lỗ ray P = 60mm dùng bu-lông M5x16mm).
• Khả năng chịu tải trọng và momen tĩnh của con trượt HGL20CA đạt bao nhiêu?
  Đạt tải trọng động danh định C = 14,7kN (14.700 N), tải tĩnh C0 = 23,47kN (23.470 N), momen tĩnh cho phép MR = 0,12kN-m, MP = 0,10kN-m, MY = 0,10kN-m.
