Con Trượt HIWIN HGW65CA

Con trượt Hiwin HGW65CA được thiết kế có độ cứng cao và khả năng chịu tải cao, có khả năng load tải trọng lớn. Có tuổi thọ cao, trong môi trường bôi trơn tốt tuổi thọ lên tới 80.000 giờ, Có tốc độ cao : Speed 13-15m/ph Chuyển động thẳng mượt, ma sát thấp, tiếng ồn nhỏ.

Con trượt Hiwin hay còn được gọi con trượt vuông, là một phần của đường dẫn tuyến tính. Hệ thống gồm hai bộ phận lắp ráp lại với nhau: thanh trượt dài cùng con trượt.

Có 9 series ray trượt cũng như con trượt hiwin khác nhau: con trượt HG, con trượt EG, con trượt CG, con trượt MG, con trượt RG, con trượt WE, con trượt QH, con trượt QE, con trượt QW. Mỗi loại con trượt được thiết kế với một tiêu chuẩn riêng biệt để phù hợp cho 1 dòng máy công nghiệp.

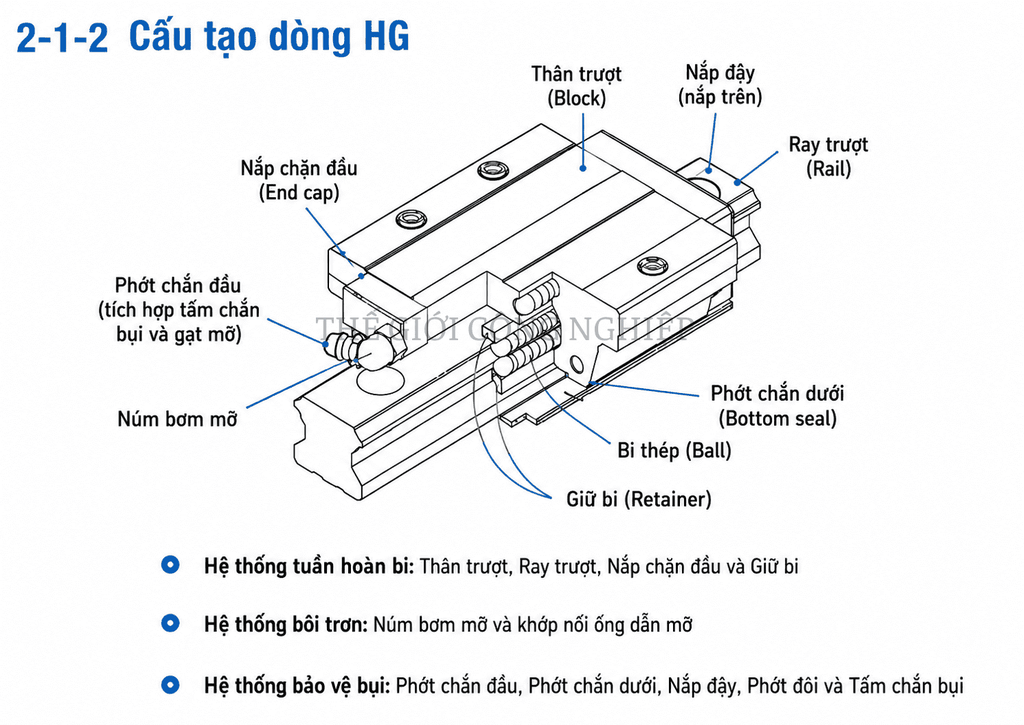

Cấu Trúc Của Con Trượt HIWIN HGW65CA

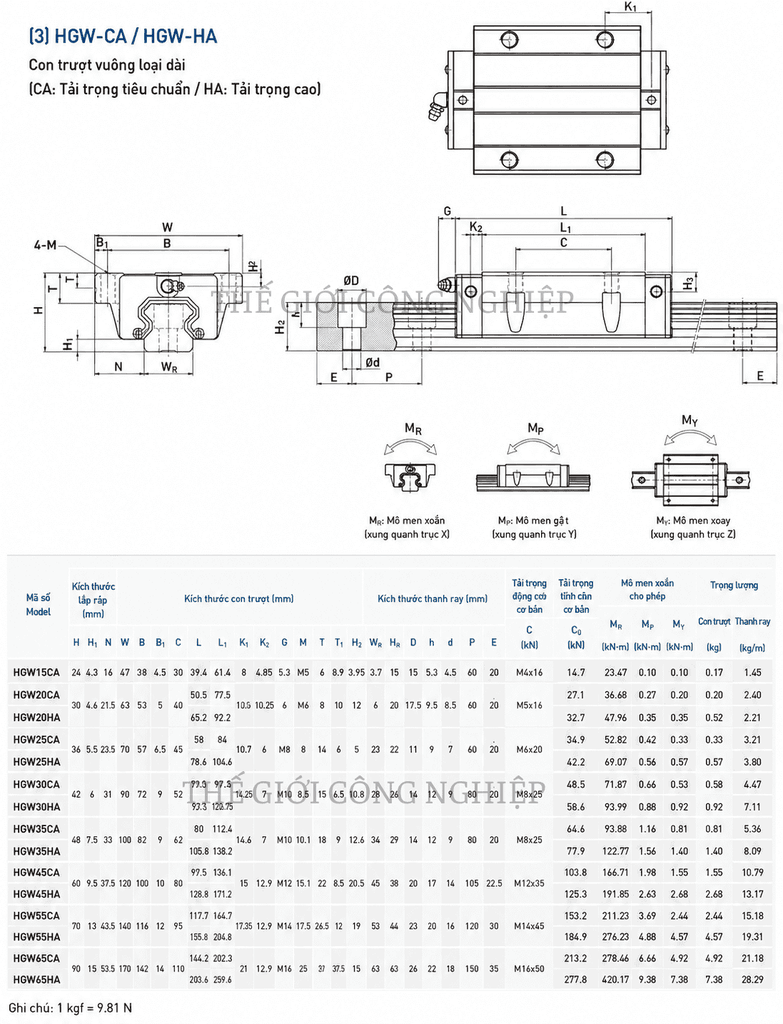

Thông Số Kích Thước Của Con Trượt HIWIN HGW65CA

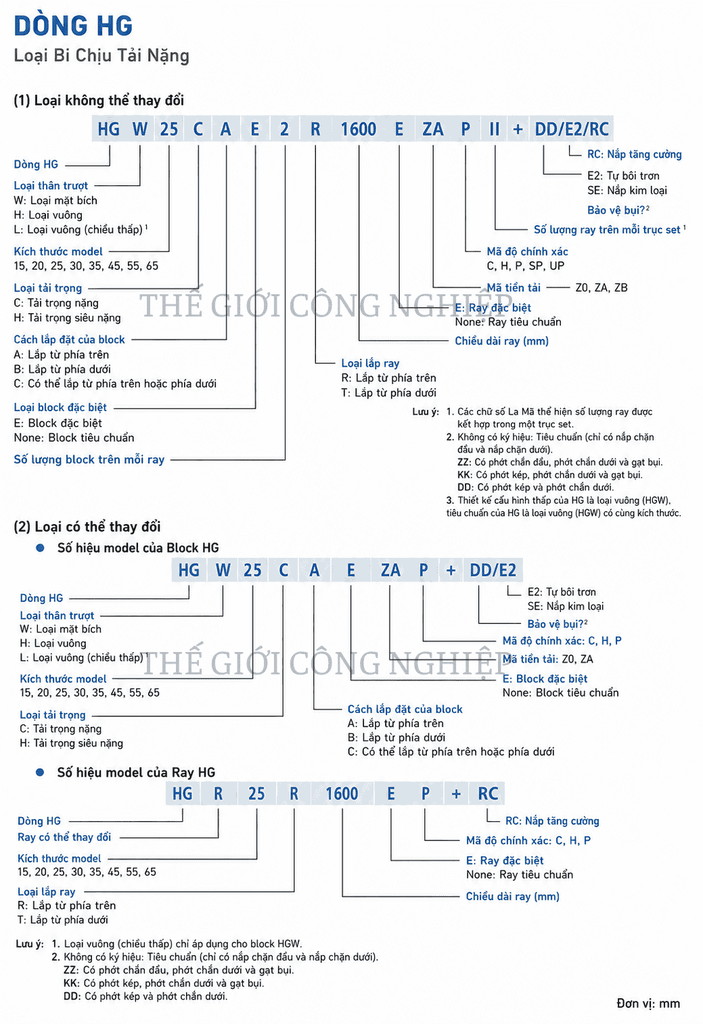

Giải Thích Các Thông Số Ký Hiệu Của Con Trượt HIWIN HGW65CA

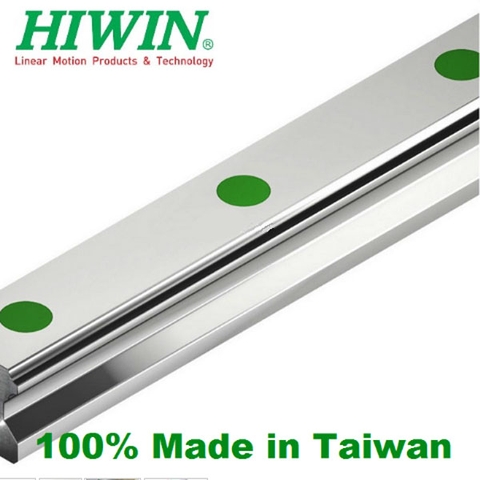

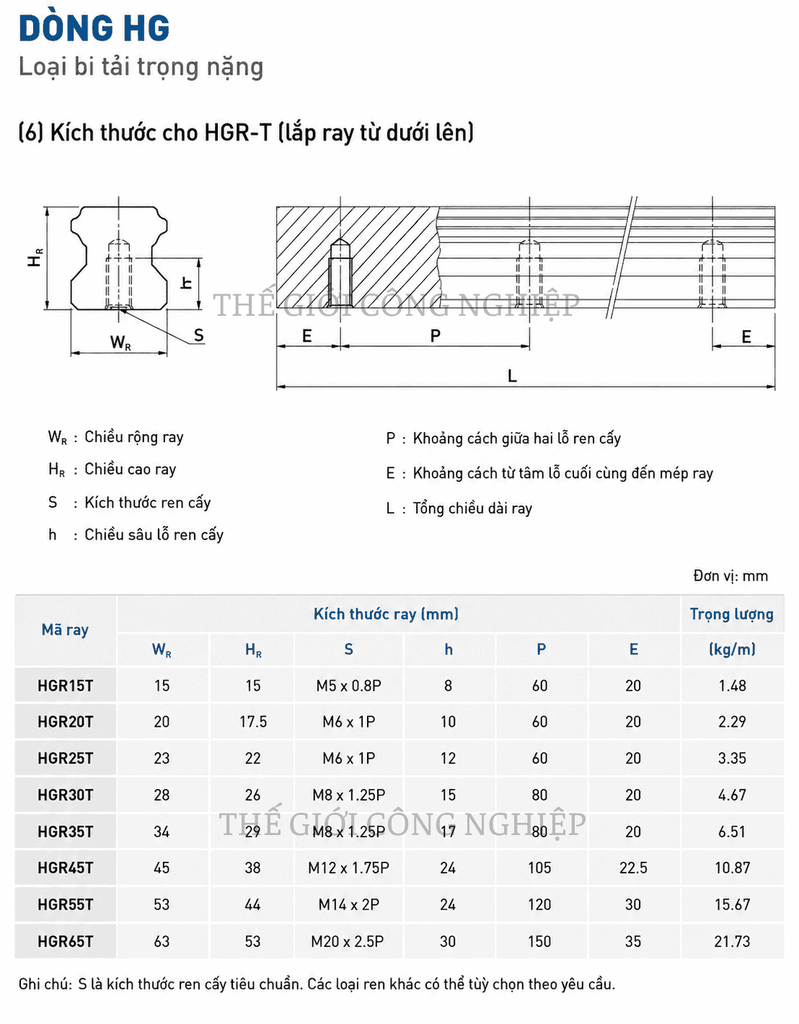

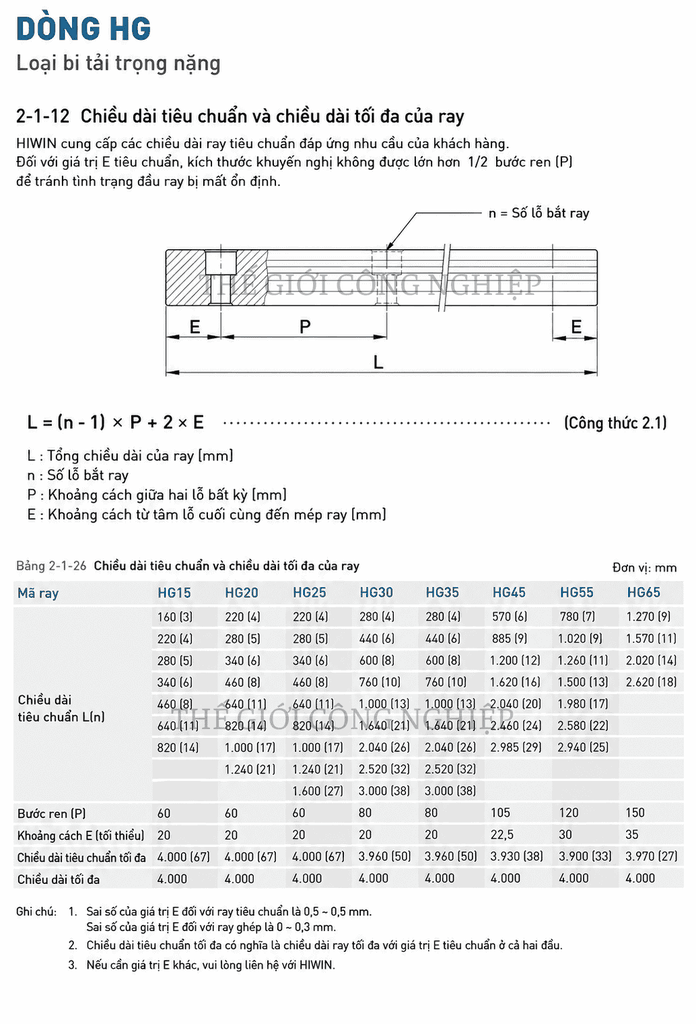

Thông Số Của Đường Ray Cho Con Trượt HIWIN HGW65CA

Đặc Điểm của con trượt HIWIN HGW65CA

Thanh trượt Hiwin, con trượt Hiwin HGW65CA được thiết kế có độ cứng cao và khả năng chịu tải cao, có khả năng load tải trọng theo bốn hướng (lên/ xuống/ phải/ trái) và khả năng tự điều chỉnh để giảm rung động do lỗi gá đặt. Ngoài ra thanh trượt Hiwin, con trượt Hiwin HGW còn có ưu điểm:

Có tuổi thọ cao, Có tốc độ cao

Có độ chính xác cao, Chuyển động thẳng mượt, ma sát thấp, tiếng ồn thấp

Dễ dàng lắp đặt và tháo dỡ mà vẫn có thể sử dụng lần sau

Có thể dễ dàng bơm dầu vào con trượt để đảm bảo hệ thống con trượt thanh trượt hoạt động mượt mà, dài lâu. Việc bơm dầu vào hệ thống cơ khí của máy rất quan trọng. Mỗi con trượt Hiwin có một vú bơm dầu kèm theo và có thể bơm dầu vào hệ thống cơ khí thông qua vú bơm dầu lắp trên con trượt.

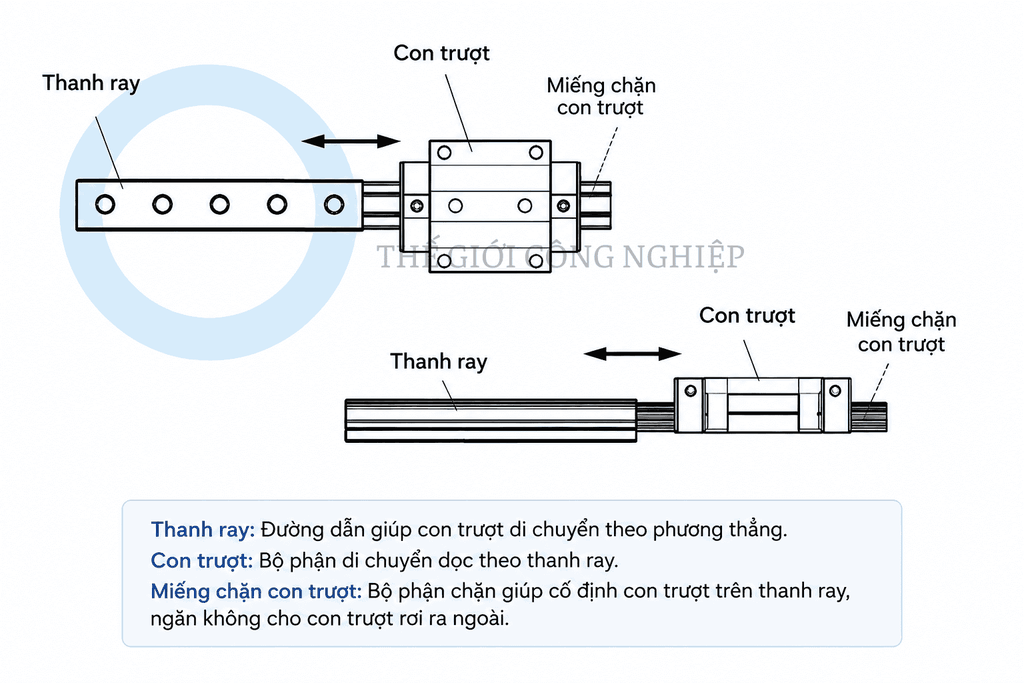

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

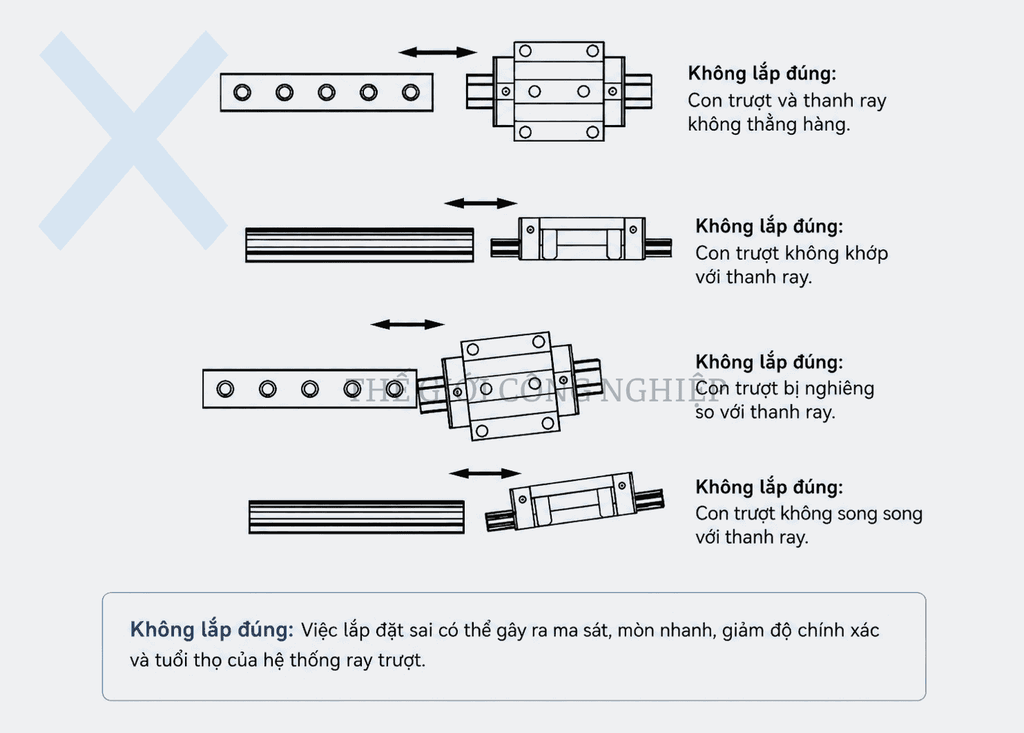

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

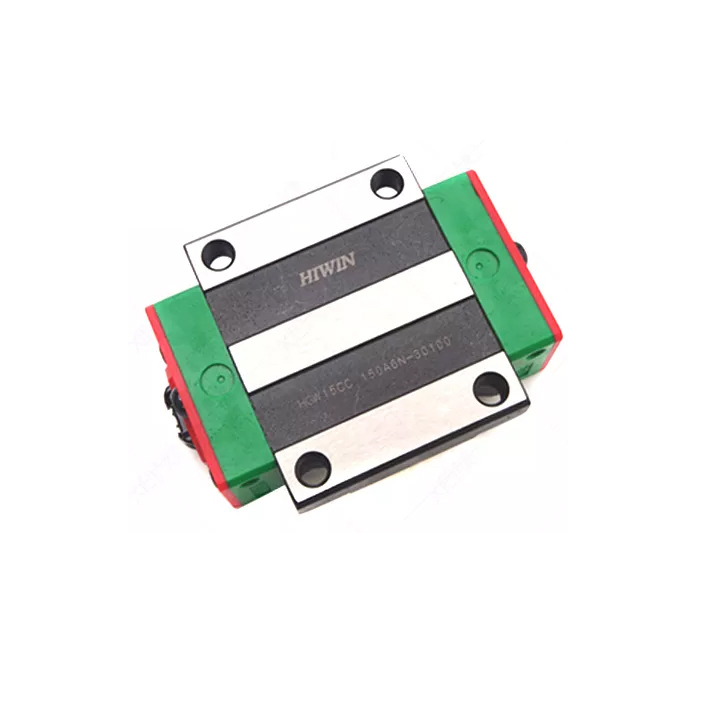

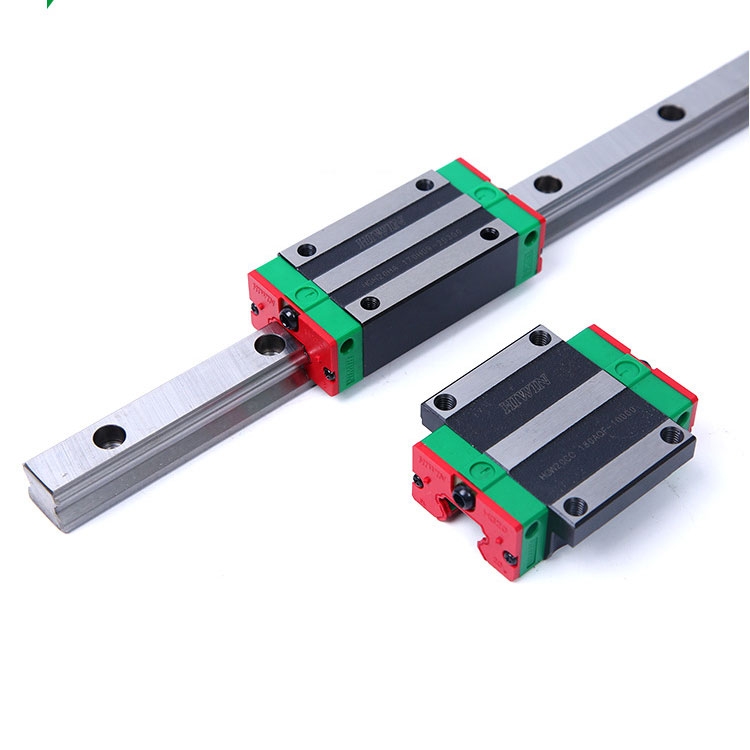

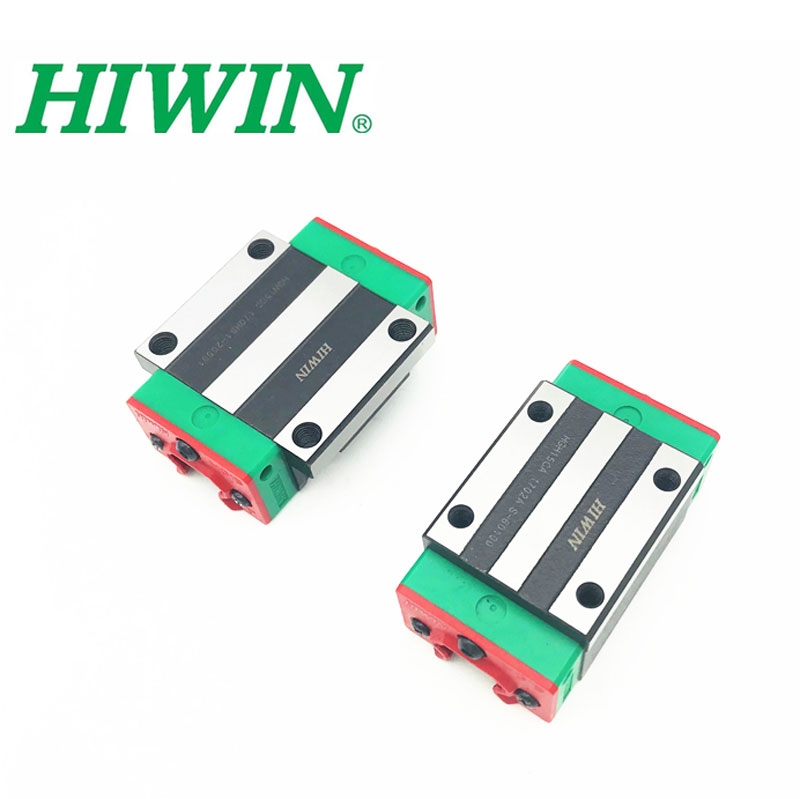

Một Số Hình Ảnh Con Trượt HGW65CA

Thông Số Vú Bơm Mỡ Cho Con Trượt HGW65CA

Công dụng của Con Trượt HIWIN HGW65CA

• Dẫn hướng chuyển động tuyến tính với độ chính xác cao, giúp các cụm chi tiết máy vận hành ổn định, giảm sai số và nâng cao chất lượng gia công trong các hệ thống cơ khí chính xác.
• Thiết kế dạng mặt bích (Flange) với bề mặt lắp đặt rộng, tăng khả năng chịu tải và chịu mô men lớn, phù hợp với các thiết bị công nghiệp yêu cầu độ cứng vững cao.
• Cấu tạo bốn dãy bi tiếp xúc góc 45° giúp phân bố tải trọng đồng đều theo bốn hướng (lên, xuống, trái, phải), đảm bảo khả năng chịu tải lớn và duy trì độ ổn định trong quá trình vận hành liên tục.
• Hệ số ma sát thấp giúp chuyển động mượt mà, giảm rung động, giảm tiếng ồn và hạn chế hao mòn giữa con trượt với ray dẫn hướng, từ đó kéo dài tuổi thọ của toàn bộ hệ thống.
• Khả năng tự căn chỉnh giúp bù đắp sai lệch nhỏ trong quá trình lắp đặt, duy trì độ chính xác và hiệu suất làm việc ổn định ngay cả trong môi trường công nghiệp khắc nghiệt.
• Tương thích với ray dẫn hướng HGR65, phù hợp cho máy CNC cỡ lớn, trung tâm gia công, máy cắt laser công suất cao, máy ép thủy lực, robot công nghiệp, dây chuyền tự động hóa, thiết bị nâng hạ và các hệ thống truyền động tuyến tính tải trọng lớn.

Cam kết sản phẩm

• Cam kết cung cấp Con Trượt HIWIN HGW65CA đúng model, đúng kích thước và đầy đủ thông số kỹ thuật theo tiêu chuẩn của HIWIN.
• Sản phẩm được kiểm tra nghiêm ngặt trước khi xuất kho, đảm bảo độ chính xác cao, chuyển động êm ái và sẵn sàng lắp đặt vào hệ thống.
• Cam kết chất lượng ổn định, khả năng chịu tải lớn, độ bền cao và đáp ứng yêu cầu vận hành liên tục trong các hệ thống cơ khí và tự động hóa công nghiệp.
• Hỗ trợ tư vấn lựa chọn ray dẫn hướng HGR65, con trượt và phụ kiện phù hợp với tải trọng, tốc độ và điều kiện làm việc của từng ứng dụng thực tế.
• Đóng gói cẩn thận, giao hàng nhanh chóng trên toàn quốc, đảm bảo sản phẩm nguyên vẹn trong suốt quá trình vận chuyển.
• Đội ngũ kỹ thuật hỗ trợ tư vấn lắp đặt, vận hành và bảo dưỡng nhằm giúp khách hàng tối ưu hiệu suất và kéo dài tuổi thọ thiết bị.
• Áp dụng chính sách bảo hành và đổi trả theo quy định của nhà sản xuất hoặc nhà cung cấp đối với các sản phẩm đủ điều kiện
