Con Trượt HIWIN HGW55CA

Con trượt Hiwin HGW55CA được thiết kế có độ cứng cao và khả năng chịu tải cao, có khả năng load tải trọng lớn. Có tuổi thọ cao, trong môi trường bôi trơn tốt tuổi thọ lên tới 80.000 giờ, Có tốc độ cao : Speed 13-15m/ph Chuyển động thẳng mượt, ma sát thấp, tiếng ồn nhỏ.

Con trượt Hiwin hay còn được gọi con trượt vuông, là một phần của đường dẫn tuyến tính. Hệ thống gồm hai bộ phận lắp ráp lại với nhau: thanh trượt dài cùng con trượt.

Có 9 series ray trượt cũng như con trượt hiwin khác nhau: con trượt HG, con trượt EG, con trượt CG, con trượt MG, con trượt RG, con trượt WE, con trượt QH, con trượt QE, con trượt QW. Mỗi loại con trượt được thiết kế với một tiêu chuẩn riêng biệt để phù hợp cho 1 dòng máy công nghiệp.

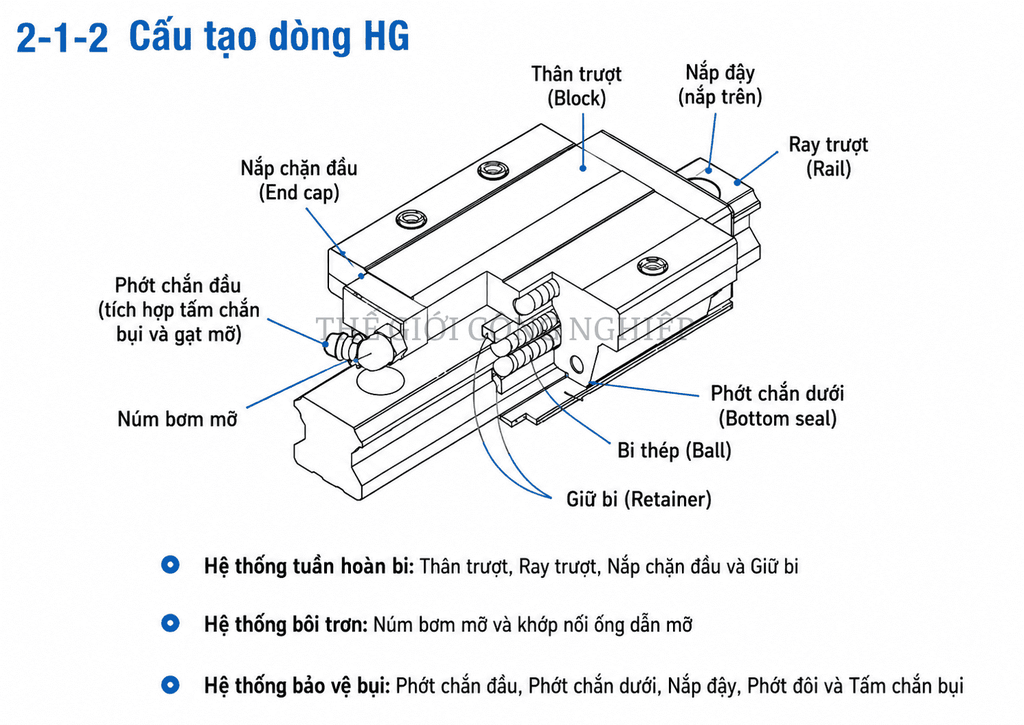

Cấu Trúc Của Con Trượt HIWIN HGW55CA

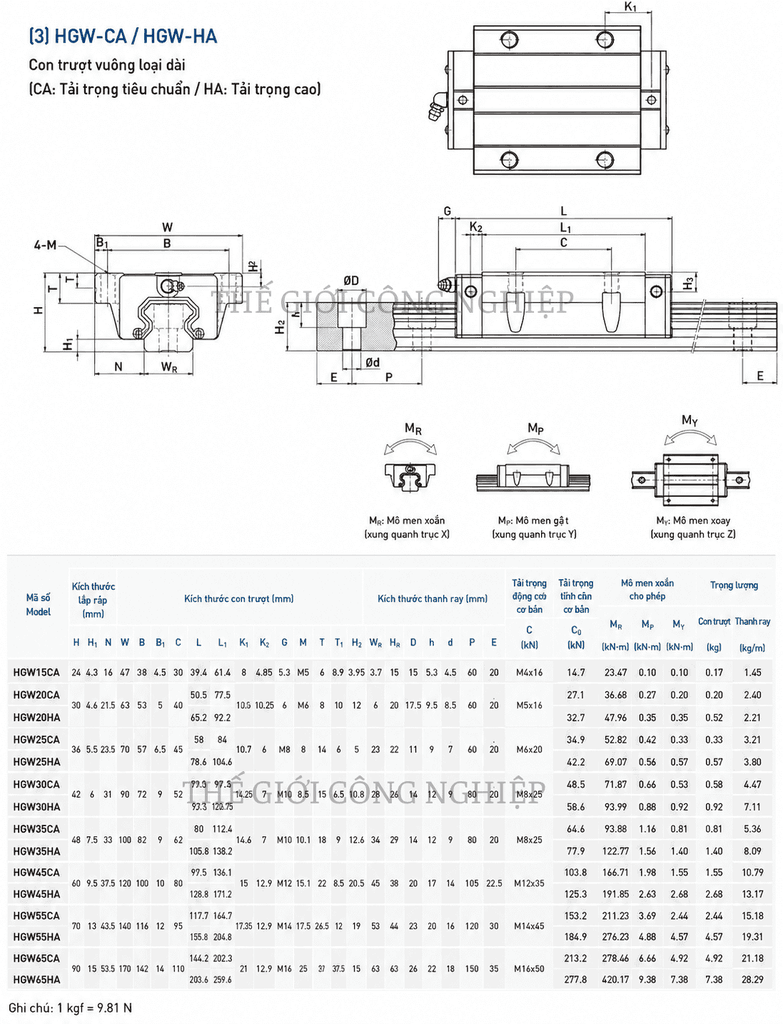

Thông Số Kích Thước Của Con Trượt HIWIN HGW55CA

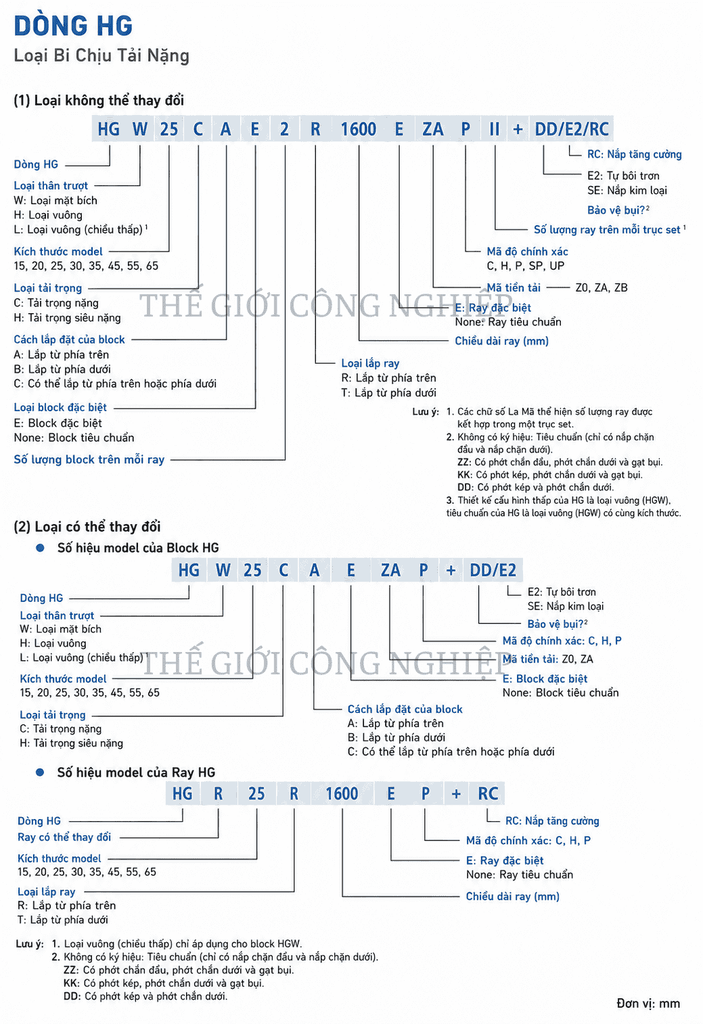

Giải Thích Các Thông Số Ký Hiệu Của Con Trượt HIWIN HGW55CA

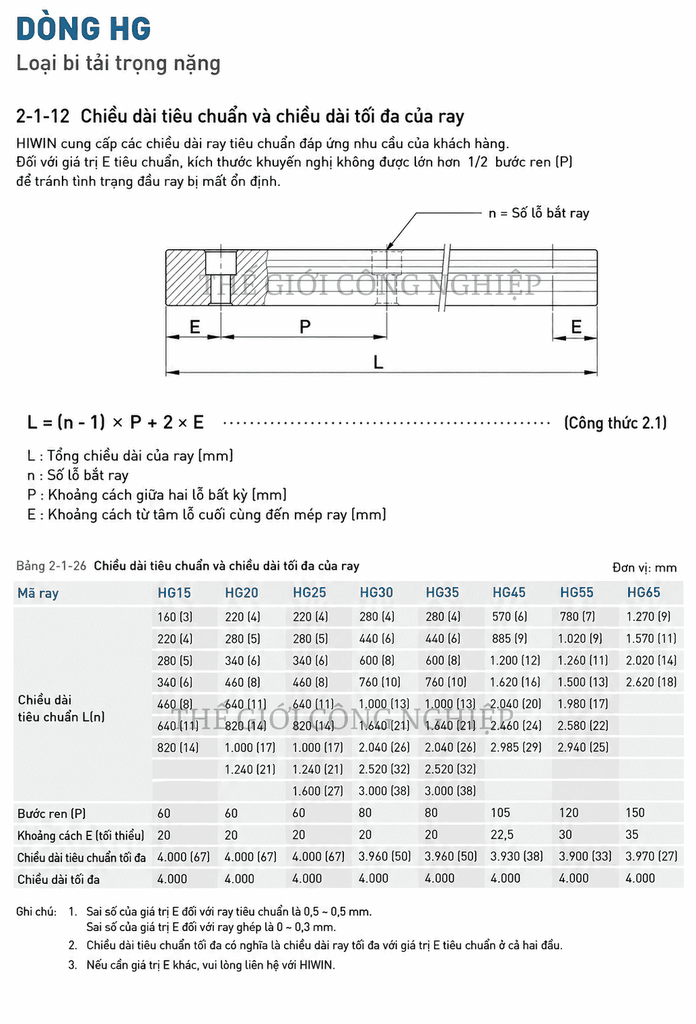

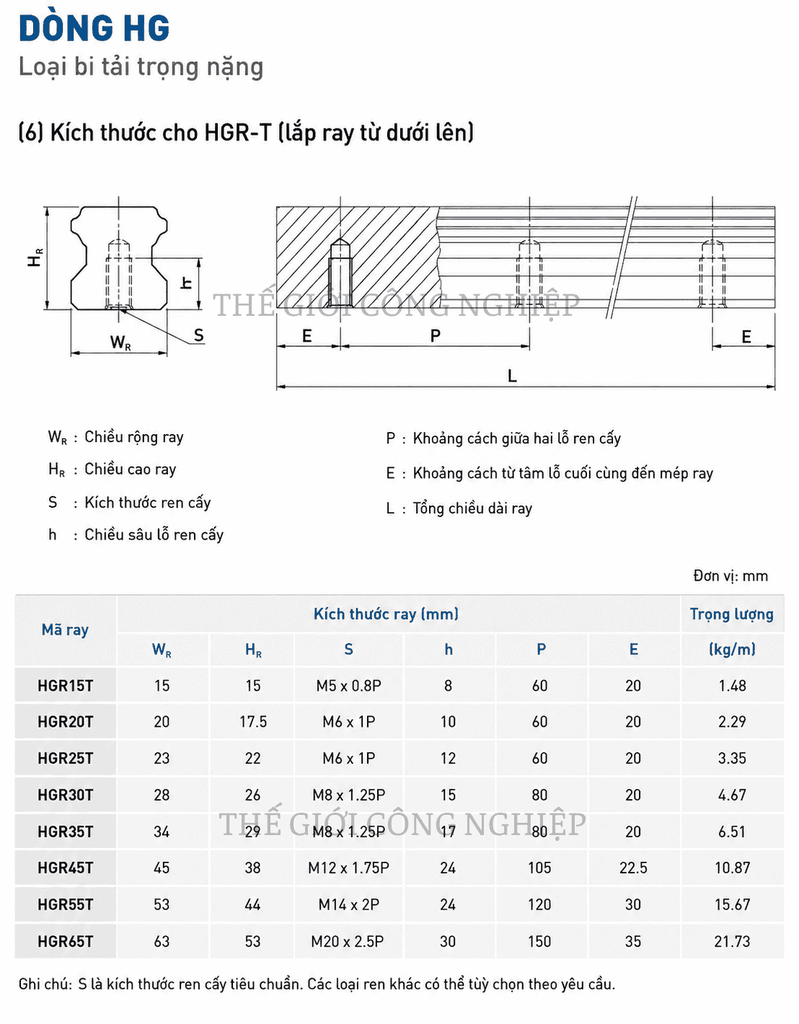

Thông Số Của Đường Ray Cho Con Trượt HIWIN HGW55CA

Đặc Điểm của con trượt HIWIN HGW55CA

Thanh trượt Hiwin, con trượt Hiwin HGW55CA được thiết kế có độ cứng cao và khả năng chịu tải cao, có khả năng load tải trọng theo bốn hướng (lên/ xuống/ phải/ trái) và khả năng tự điều chỉnh để giảm rung động do lỗi gá đặt. Ngoài ra thanh trượt Hiwin, con trượt Hiwin HGW còn có ưu điểm:

Có tuổi thọ cao, Có tốc độ cao

Có độ chính xác cao, Chuyển động thẳng mượt, ma sát thấp, tiếng ồn thấp

Dễ dàng lắp đặt và tháo dỡ mà vẫn có thể sử dụng lần sau

Có thể dễ dàng bơm dầu vào con trượt để đảm bảo hệ thống con trượt thanh trượt hoạt động mượt mà, dài lâu. Việc bơm dầu vào hệ thống cơ khí của máy rất quan trọng. Mỗi con trượt Hiwin có một vú bơm dầu kèm theo và có thể bơm dầu vào hệ thống cơ khí thông qua vú bơm dầu lắp trên con trượt.

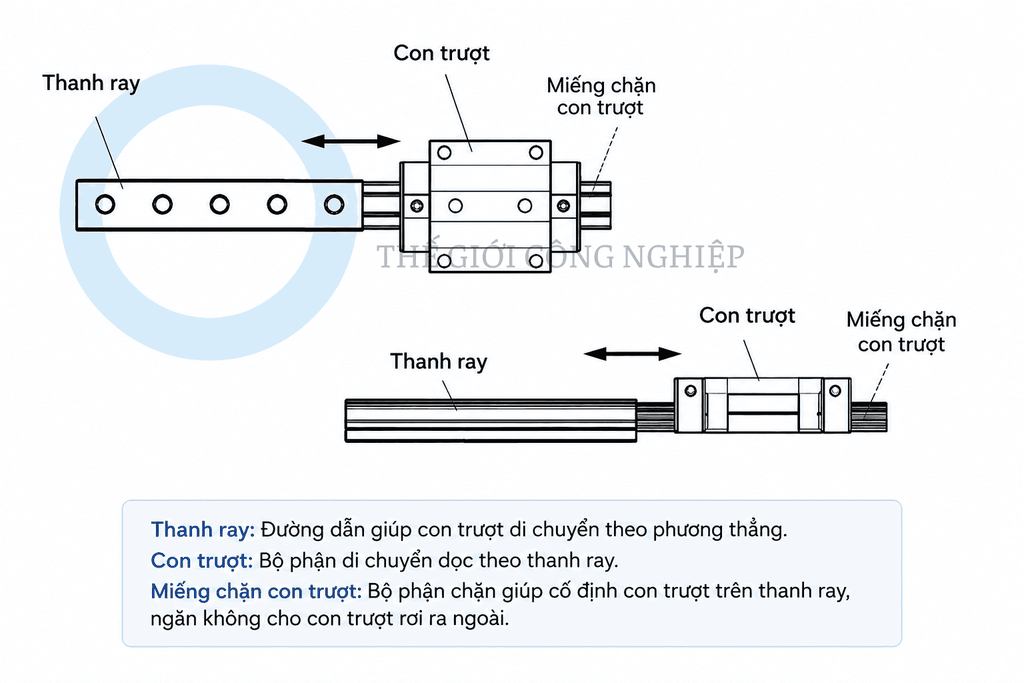

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

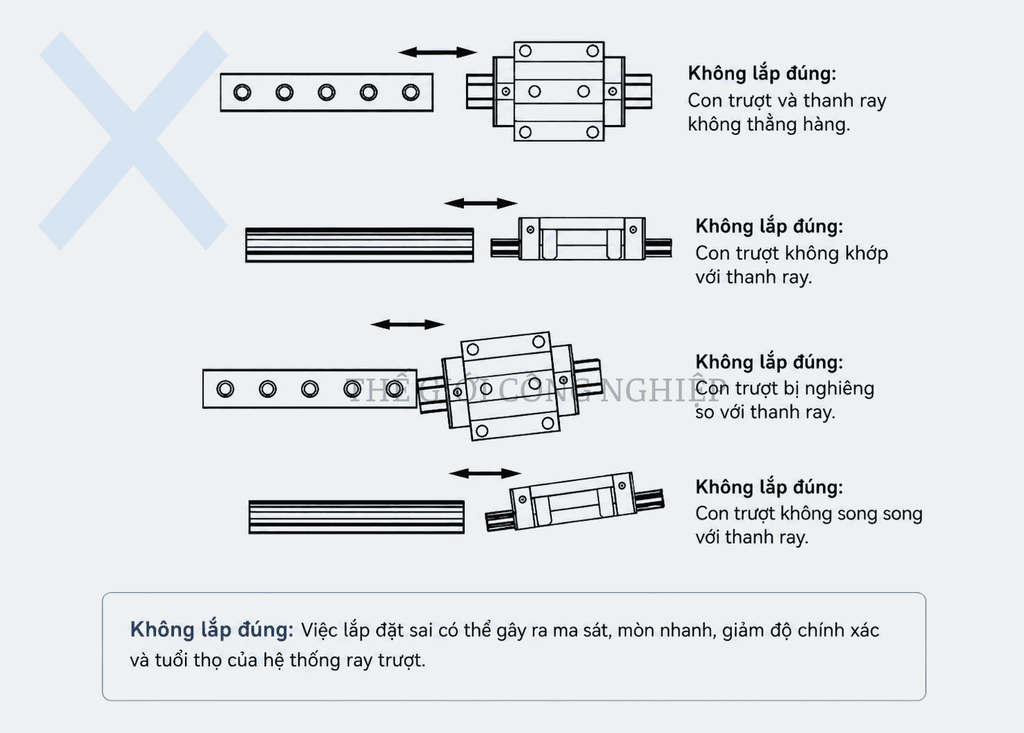

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

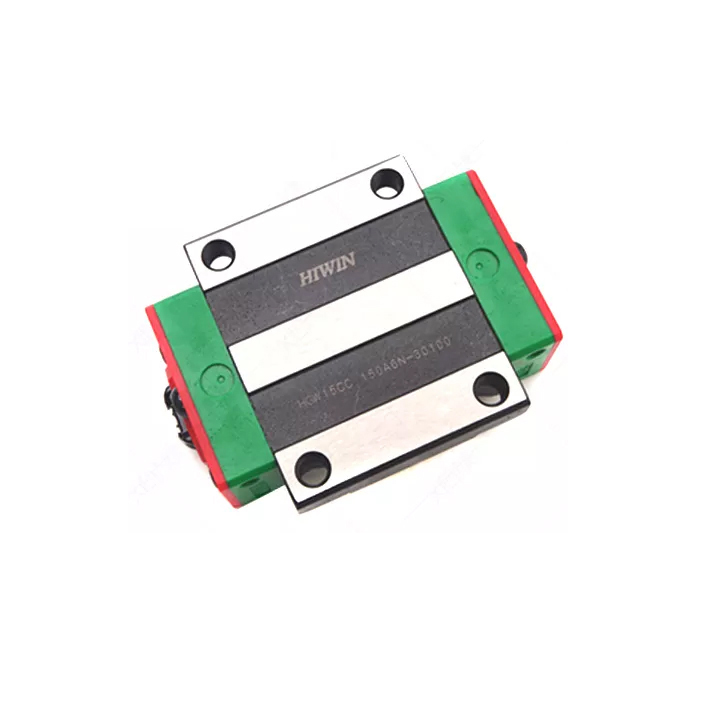

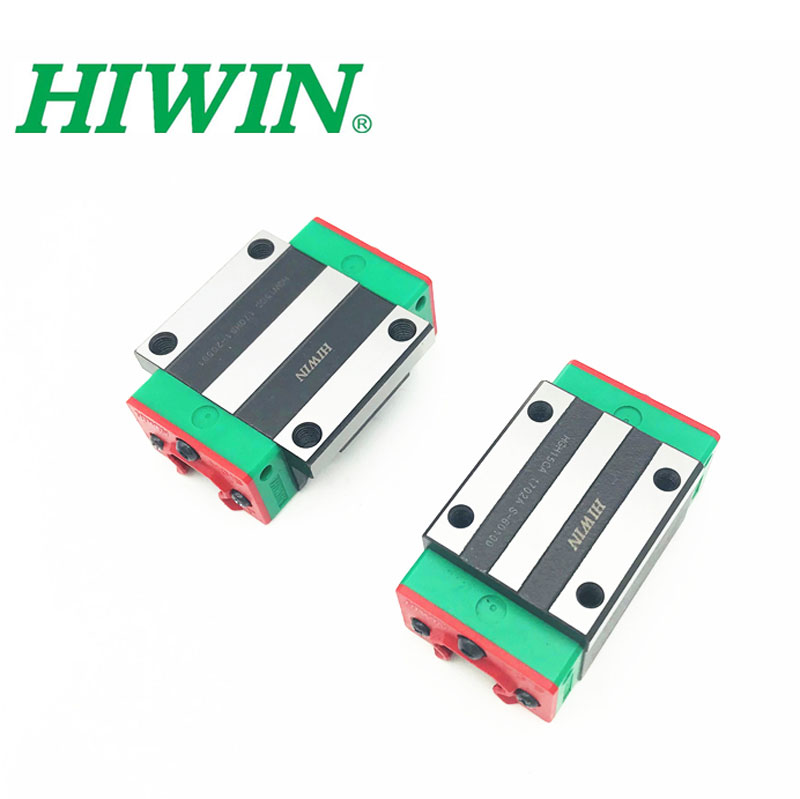

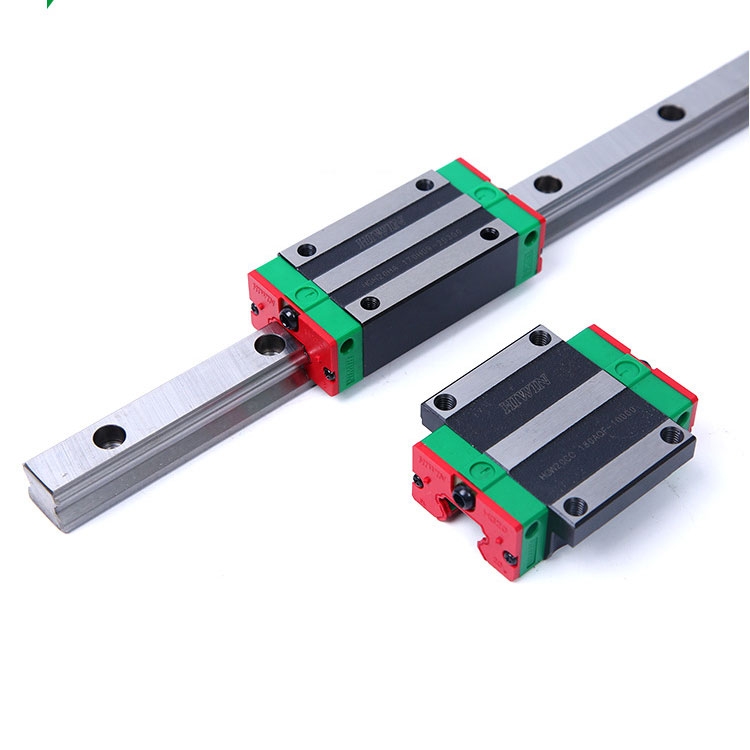

Một Số Hình Ảnh Con Trượt HGW55CA

Thông Số Vú Bơm Mỡ Cho Con Trượt HGW55CA

Công dụng của Con Trượt HIWIN HGW55CA

• Dẫn hướng chuyển động tuyến tính với độ chính xác cao, giúp các cụm chi tiết máy vận hành ổn định, giảm sai số và nâng cao chất lượng gia công trong các hệ thống cơ khí chính xác.
• Thiết kế dạng mặt bích (Flange) với diện tích lắp đặt lớn giúp tăng độ cứng vững, phân bố tải trọng đồng đều và nâng cao khả năng chịu mô men trong nhiều điều kiện làm việc.
• Cấu tạo bốn dãy bi tiếp xúc góc 45° cho phép chịu tải trọng lớn theo bốn hướng (lên, xuống, trái, phải), đáp ứng hiệu quả các ứng dụng công nghiệp tải nặng và vận hành liên tục.
• Hệ số ma sát thấp giúp con trượt di chuyển êm ái, giảm rung động, hạn chế tiếng ồn và giảm hao mòn giữa con trượt với ray dẫn hướng, góp phần kéo dài tuổi thọ thiết bị.
• Khả năng tự căn chỉnh giúp bù đắp sai lệch nhỏ trong quá trình lắp đặt, duy trì độ chính xác và hiệu suất làm việc ổn định trong thời gian dài.
• Tương thích với ray dẫn hướng HGR55, phù hợp sử dụng trong máy CNC cỡ lớn, trung tâm gia công, máy cắt laser công suất cao, máy ép nhựa, robot công nghiệp, dây chuyền tự động hóa, thiết bị vận chuyển và các hệ thống truyền động tuyến tính tải trọng lớn.

Cam kết sản phẩm

• Cam kết cung cấp Con Trượt HIWIN HGW55CA đúng model, đúng kích thước và đầy đủ thông số kỹ thuật theo tiêu chuẩn của HIWIN.
• Sản phẩm được kiểm tra nghiêm ngặt trước khi xuất kho, đảm bảo độ chính xác cao, chuyển động mượt mà và sẵn sàng lắp đặt vào hệ thống.
• Cam kết chất lượng ổn định, khả năng chịu tải lớn và tuổi thọ cao, đáp ứng yêu cầu vận hành trong môi trường công nghiệp khắc nghiệt.
• Hỗ trợ tư vấn lựa chọn ray dẫn hướng HGR55, con trượt và phụ kiện phù hợp với tải trọng, tốc độ và điều kiện làm việc của từng ứng dụng thực tế.
• Đóng gói cẩn thận, giao hàng nhanh trên toàn quốc, đảm bảo sản phẩm nguyên vẹn trong suốt quá trình vận chuyển.
• Hỗ trợ kỹ thuật trước, trong và sau bán hàng; tư vấn lắp đặt, bảo dưỡng và tối ưu hiệu suất vận hành của hệ thống.
• Áp dụng chính sách bảo hành và đổi trả theo quy định của nhà sản xuất hoặc nhà cung cấp đối với các sản phẩm đủ điều kiện.
