Con Trượt HIWIN HGW15CA

Con trượt HIWIN HGW15CA thuộc dòng HG Series mặt bích rộng có cánh (Flange Type), tải trọng nặng tiêu chuẩn (Heavy Load), đạt tải trọng động danh định C = 14,7 kN và tải trọng tĩnh C0 = 23,47 kN. Kích thước tổng thể chuẩn xác: Chiều Cao H = 24 mm x Chiều Rộng W = 47 mm x Chiều Dài L = 61,4 mm.

1. Giới Thiệu

Con Trượt HIWIN HGW15CA là dòng block con trượt mặt bích tiêu chuẩn thuộc HG Series do thương hiệu HIWIN (Đài Loan) chế tạo. Sản phẩm được thiết kế với 4 dãy bi thép tiếp xúc góc 45° (DF Circular Arc Groove Layout), mang lại khả năng chịu tải trọng đồng đều theo cả 4 hướng (nén, nâng, ngang trái/phải) và khả năng tự căn chỉnh vị trí linh hoạt để triệt tiêu sai số gá đặt cơ khí.

Mã sản phẩm HGW15CA sở hữu thiết kế mặt bích rộng có cánh (Flange Type) bắt ốc từ phía trên (Top Mounting), tạo diện tích bắt chặt lớn và độ cứng vững vượt trội. Đây là linh kiện dẫn hướng tuyến tính tiêu chuẩn được ứng dụng rộng rãi trong các thiết bị tự động hóa, bàn trượt công nghiệp, máy gia công cơ khí nhỏ, máy khắc gỗ CNC và hệ thống băng tải B2B.

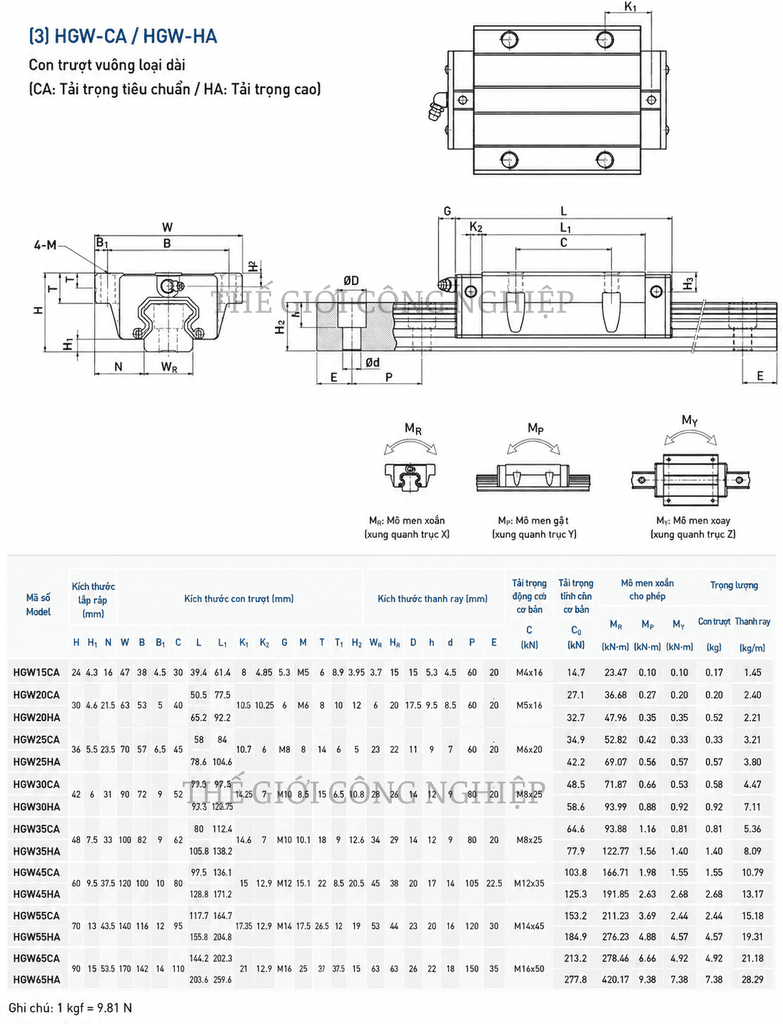

2. Bảng Thông Số Kỹ Thuật

Hạng mục thông số	Giá trị kỹ thuật
Thương hiệu	HIWIN
Model sản phẩm	HGW15CA
Dòng sản phẩm (Series)	HG Series (Flange High Assembly)
Cấp tải trọng	Heavy Load (Tải trọng nặng tiêu chuẩn)
Chiều cao lắp ráp tổng (H)	24 mm
Chiều rộng block mặt bích (W)	47 mm
Chiều dài tổng block (L)	61,4 mm
Chiều dài thân block (L1)	39,4 mm
Khoảng hở gầm con trượt (H1)	4,3 mm
Khoảng cách lỗ bắt ốc mặt bích (B x C)	38 x 30 mm
Quy cách lỗ ren con trượt (M)	M5 (Bắt ốc từ trên xuống)
Tải trọng động danh định (C)	14,7 kN
Tải trọng tĩnh danh định (C0)	23,47 kN
Momen tĩnh MR (Roll)	0,12 kN-m
Momen tĩnh MP (Pitch)	0,10 kN-m
Momen tĩnh MY (Yaw)	0,10 kN-m
Khối lượng block con trượt	0,17 kg

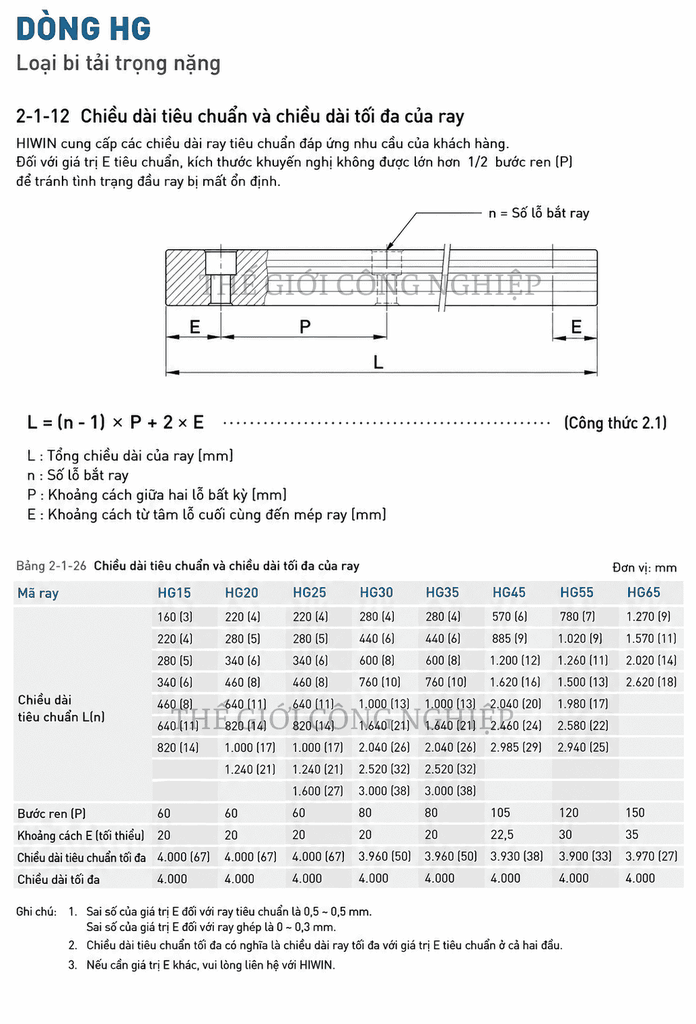

Mã thanh ray tương thích	HGR15
Chiều rộng thanh ray (WR)	15 mm
Chiều cao thanh ray (HR)	15 mm
Bước lỗ thanh ray (P)	60 mm
Ốc bắt ray tương thích	M4 x 16 mm

3. Cấu Tạo

Block con trượt HIWIN HGW15CA được cấu tạo từ 6 thành phần cơ khí cốt lõi gia công chính xác:

Thân Block thép hợp kim bích (L1 = 39,4 mm): Thân đúc bằng thép hợp kim đúc nguyên khối qua nhiệt luyện độ cứng cao, mở rộng mặt bích 2 bên (W = 47 mm) tăng diện tích gá đặt cơ khí.
Mạch tuần hoàn bi 4 dãy (4-Row Recirculating System): Các viên bi thép chịu lực di chuyển liên tục kín qua đầu chuyển hướng nhựa chịu mòn (End Cap), đảm bảo vận hành mượt mà, ma sát cực thấp.
Bố trí góc tiếp xúc 45° (DF Layout): 4 dãy bi bố trí góc tiếp xúc 45° giúp cân bằng khả năng chịu tải 4 hướng và tự động bù đắp lệch góc gá đặt.
Hệ thống phớt làm kín kép (Dual-Lip Sealing): Phớt chặn bụi đầu (End Seal) và phớt dưới (Bottom Seal) ngăn chặn triệt để mạt sắt, bụi gỗ, phôi cắt và dung dịch bôi trơn xâm nhập vào rãnh bi.
Khung định hình bi (Ball Retainer): Giữ chặt các viên bi thép cố định trong rãnh khi tháo rời block khỏi thanh ray HGR15, tránh rơi vãi bi trong quá trình vận chuyển và tháo lắp.
Hệ thống bôi trơn tập trung: Đầu block trang bị vú mỡ bôi trơn kết hợp rãnh dẫn mỡ nội bộ, phân phối đều mỡ bôi trơn trực tiếp tới toàn bộ 4 rãnh bi.

4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGW15CA

Cấu trúc mã kỹ thuật HIWIN HGW15CA thể hiện đầy đủ các đặc tính cơ khí:

HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
H: Kiểu block vuông/bích lắp ráp cao (High Assembly Type).
G: Kiểu bắt ốc từ trên xuống (Top Mounting).
W: Kiểu block mặt bích rộng có cánh (Flange Type).
15: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 15 mm, size 15).
C: Cấp tải trọng nặng tiêu chuẩn (Heavy Load / Block tiêu chuẩn).
A: Kiểu bắt ốc lỗ ren trực tiếp từ phía trên mặt bích.

5. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế

Ưu điểm cơ khí nổi bật:

Mặt bích rộng tăng độ vững: Thiết kế mặt bích W = 47 mm với khoảng cách lỗ bắt ốc B x C = 38 x 30 mm giúp lực phân bố đều, chống lật ngang và chống rung tốt hơn dòng block vuông.
Khả năng chịu tải danh định cao: Tải trọng động danh định C = 14,7 kN và tĩnh C0 = 23,47 kN đảm bảo độ cứng vững cao trong thiết kế cơ khí nhỏ và vừa.
Vận hành êm ái, bền bỉ: Ma sát chuyển động cực thấp, tiếng ồn nhỏ khi vận hành ở tốc độ cao, tuổi thọ môi trường bôi trơn chuẩn lên tới 80.000 giờ.

Ứng dụng công nghiệp:

Bàn trượt vi chỉnh, máy in 3D công nghiệp, máy khắc laser B2B.
Máy đóng gói tự động, hệ thống gá kẹp linh kiện điện tử, băng tải mini tự động hóa.
Máy phay CNC cỡ nhỏ, máy chế biến gỗ và các thiết bị tự động hóa cần độ phẳng gá đặt lớn.

6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật

Loại mỡ bôi trơn: Bơm mỡ bôi trơn gốc Lithium qua vú mỡ nội bộ (lượng mỡ nạp đầy block xấp xỉ 1 cm³).
Định kỳ bảo trì: Bơm bổ sung mỡ bôi trơn định kỳ sau mỗi 100 km - 500 km vận hành tùy môi trường làm việc.
Quy trình lắp đặt chuẩn:
- Vệ sinh sạch bề mặt thanh ray HGR15 và mặt tựa cơ khí trước khi trượt con trượt vào.
- Lắp thẳng trực tiếp block từ đầu thanh ray; tuyệt đối không tháo khung nhựa giữ bi khi chưa đưa con trượt vào ray để tránh rơi bi.
- Xiết ốc M4x16mm bắt ray theo đúng lực siết tiêu chuẩn (705 N-cm cho đế sắt).

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

7. Câu Hỏi Thường Gặp

Q1: Con trượt HIWIN HGW15CA khác gì so với HGW15CC?

Trả lời: HGW15CA là dòng block mặt bích bắt ốc trực tiếp từ phía trên xuống (Top Mounting A type, lỗ ren M5). Trong khi HGW15CC là dòng block mặt bích có thể chọn kiểu bắt ốc từ dưới lên hoặc từ trên xuống (C type, lỗ xỏ thông hoặc lỗ ren). Kích thước chiều cao H = 24 mm, chiều rộng W = 47 mm và chiều dài L = 61,4 mm của 2 mã hoàn toàn tương đương.

Q2: Con trượt HGW15CA sử dụng thanh ray dẫn hướng nào?

Trả lời: HGW15CA sử dụng tương thích hoàn hảo với thanh ray trượt vuông HIWIN HGR15 (chiều rộng ray WR = 15 mm, chiều cao HR = 15 mm, bước lỗ P = 60 mm, dùng ốc bắt ray M4x16).
