Con trượt / thanh ray Hiwin WEH/WEW/17/21/27/35/CA/CC

Mô tả chi tiết – Con trượt / thanh ray Hiwin WEH, WEW các mã 17/21/27/35 – Loại CA/CC

1. Tổng quan sản phẩm:
Bộ con trượt và thanh ray Hiwin WE series là hệ thống dẫn hướng tuyến tính có bề mặt tiếp xúc rộng, thiết kế bốn dãy bi tiếp xúc theo góc 45°, giúp chịu được lực tải nặng từ nhiều hướng (trên, dưới, ngang). Dòng sản phẩm này thích hợp cho các ứng dụng chịu tải trọng lớn, độ cứng cao và đòi hỏi độ chính xác ổn định lâu dài.

2. Phân loại sản phẩm:

• WEH (Heavy Load – Tải nặng):
  Thiết kế thân dày, khả năng chịu lực cao hơn, dùng trong môi trường rung động mạnh hoặc máy công nghiệp nặng.

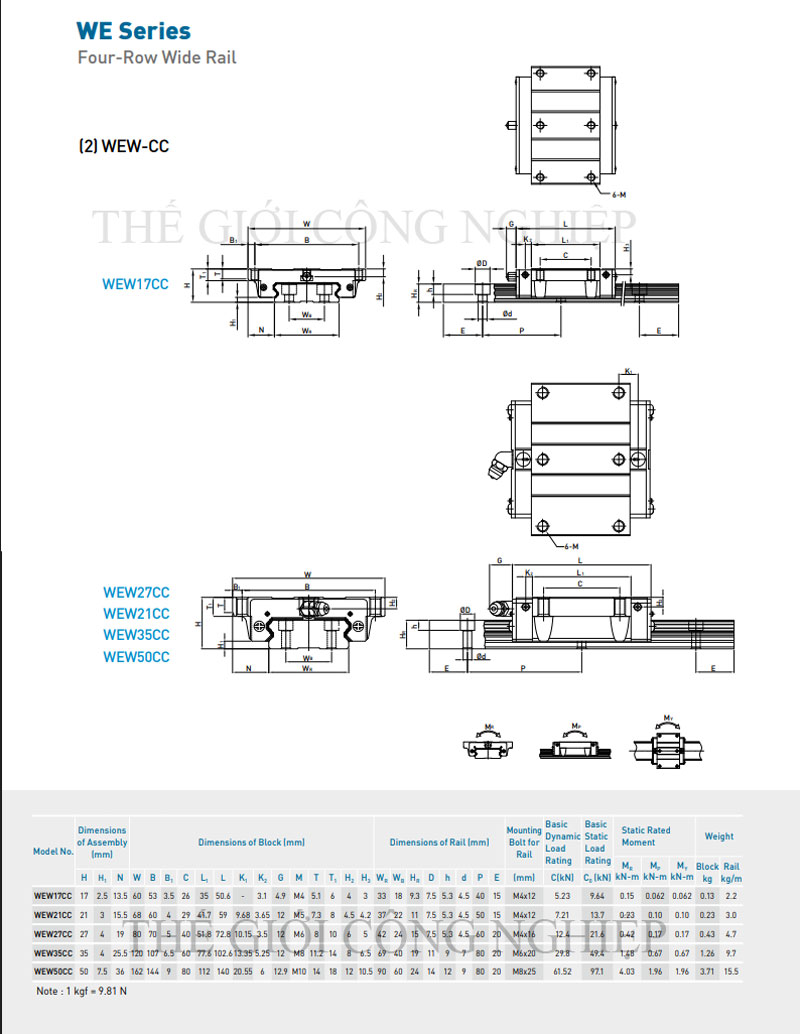

• WEW (Wide Type – Bản rộng):
  Dạng con trượt bản rộng, tăng độ ổn định khi làm việc với chuyển động ngang hoặc tải lệch.

• Kích thước tiêu chuẩn:
  Các mã số như WE17, WE21, WE27, WE35 chỉ chiều rộng và chiều cao con trượt và ray. Mỗi mã tương ứng với công suất tải và kích thước khác nhau.

• Kiểu CA và CC:

  • CA (Flange Type, Standard Block): Con trượt có mặt bích, dễ bắt vít từ phía dưới hoặc bên hông.

  • CC (Square Type, Standard Block): Dạng vuông chuẩn, thường bắt vít từ phía trên, ứng dụng linh hoạt hơn.

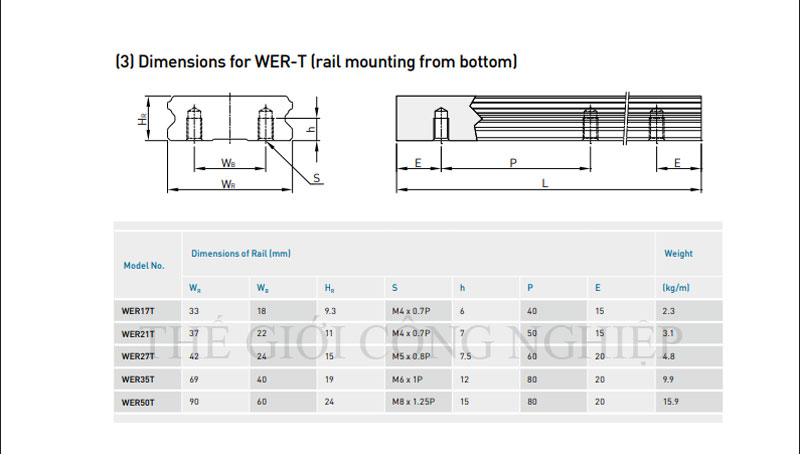

3. Cấu tạo chi tiết:

• Ray trượt: Làm từ thép tôi cứng, mài chính xác, có rãnh bi ở hai bên.

• Con trượt: Gồm vỏ thép cứng, hệ thống bi thép tuần hoàn bên trong và nắp chặn bụi 2 đầu.

• Hệ thống bi: 4 dãy bi thép chạy trong rãnh tuần hoàn, cho chuyển động êm ái và chính xác cao.

• Phớt chặn (end seal): Giúp ngăn bụi và giữ mỡ bôi trơn bên trong con trượt.

• Hệ thống bôi trơn: Có thể thêm cổng tra dầu mỡ bên ngoài để bảo trì định kỳ.

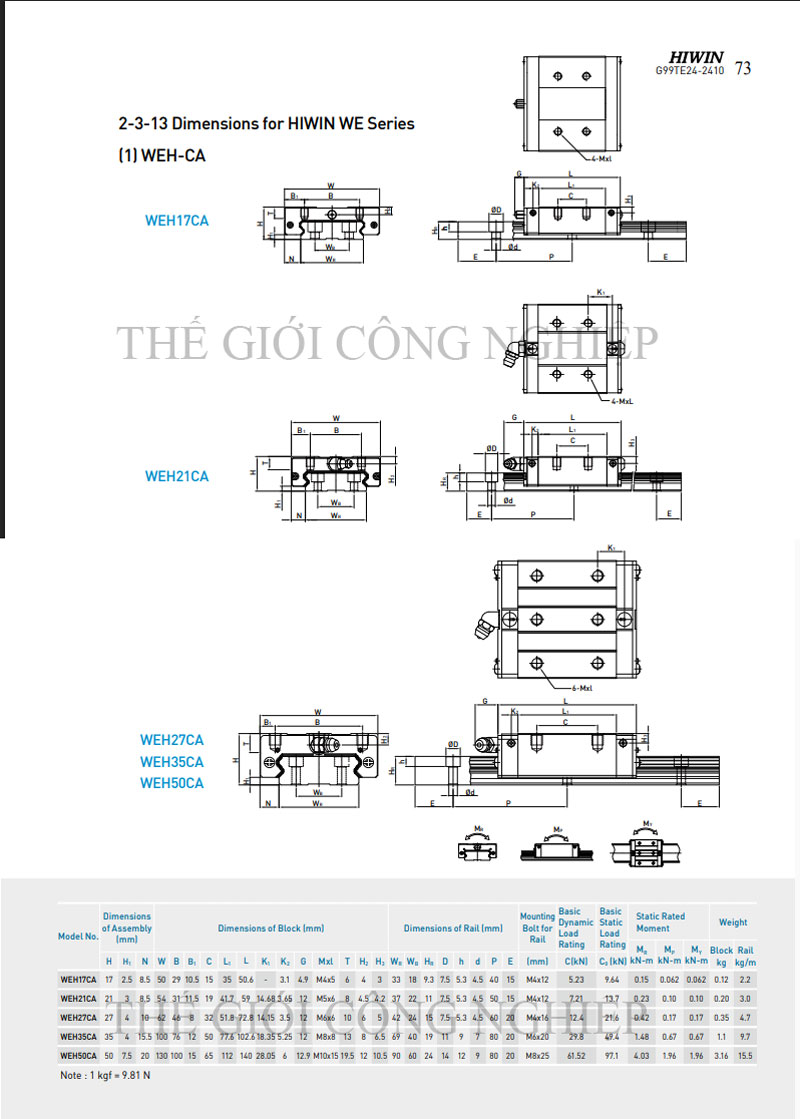

4. Thông số kỹ thuật tham khảo (mã WE27CA ví dụ):

• Chiều rộng ray: 27 mm

• Chiều cao con trượt: 36 mm

• Tải trọng tĩnh: ~19.000 N

• Tải động: ~11.000 N

• Tốc độ làm việc tối đa: ~5 m/s

• Độ chính xác: Có thể đạt cấp H, P, SP tùy yêu cầu

• Chất liệu: Thép carbon tôi cứng (ray và con trượt); bi thép chịu lực

5. Ứng dụng:

• Máy CNC, máy khắc gỗ, máy plasma, máy laser

• Máy đóng gói, băng tải chính xác

• Hệ thống tự động hóa, robot công nghiệp

• Các thiết bị đo kiểm, khuôn mẫu, máy ép nhựa

• Dẫn hướng cho các chi tiết chuyển động có tải nặng và yêu cầu độ cứng cao

6. Ưu điểm nổi bật:

• Chịu tải nặng đa hướng, đặc biệt phù hợp với các ứng dụng có moment xoắn cao

• Độ cứng vững cao, đảm bảo độ chính xác lâu dài

• Chuyển động mượt, ít ma sát, giảm tiếng ồn

• Dễ lắp đặt và bảo trì, có thể thay thế riêng lẻ ray hoặc con trượt

• Tuổi thọ cao, hoạt động ổn định trong điều kiện môi trường công nghiệp
