Con trượt HIWIN HGL25HA/HGL30HA/HGL35HA/HGL45HA/HGL55HA/HGL65HA
Đặc điểm
Con trượt HIWIN HGL dòng HGL25HA, HGL30HA, HGL35HA, HGL45HA, HGL55HA và HGL65HA là block dẫn hướng tuyến tính dùng kết hợp với ray dẫn hướng HIWIN tương thích, tạo thành hệ thống chuyển động tuyến tính cho máy móc và thiết bị công nghiệp.
-

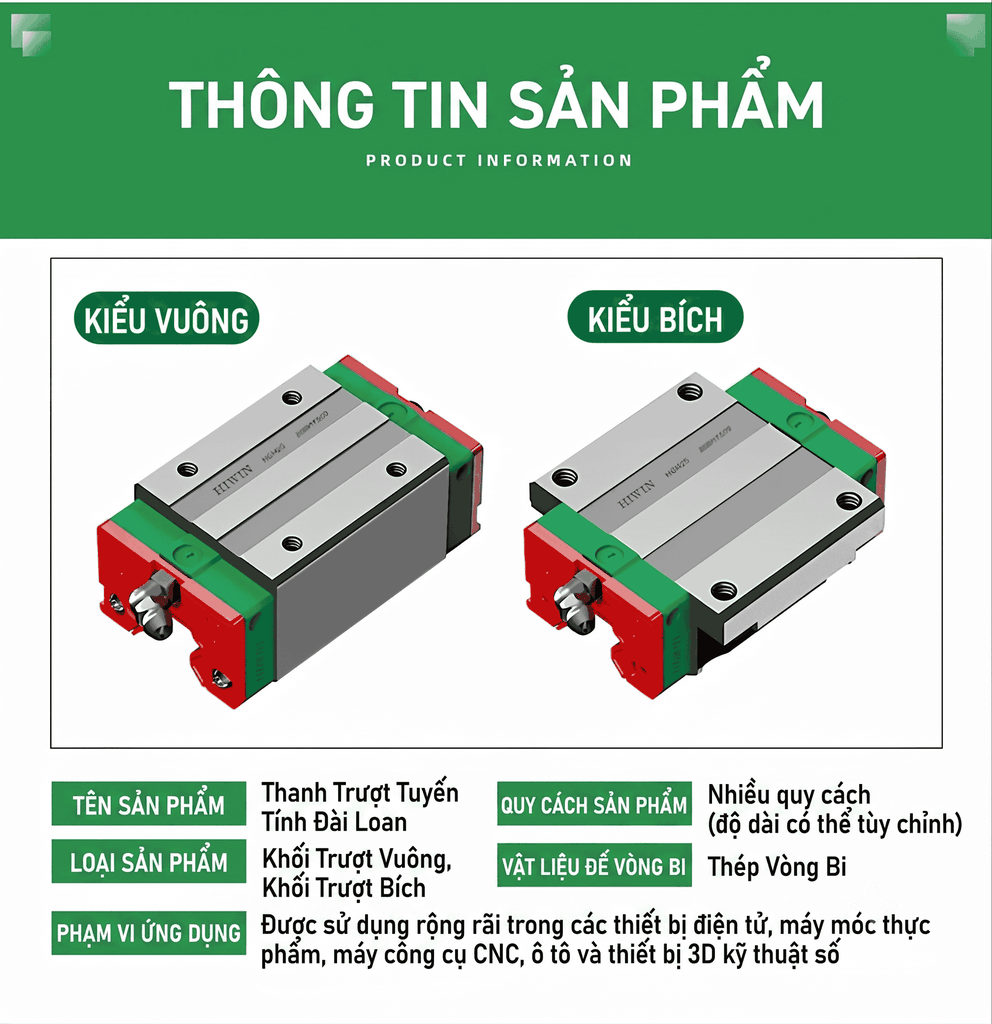

Thiết kế dạng con trượt mặt bích, phù hợp với nhiều kết cấu máy.
-
Hỗ trợ chuyển động tuyến tính chính xác, ổn định và độ cứng vững cao.
-
Sử dụng hệ thống bi tuần hoàn giúp giảm ma sát và lực cản khi chuyển động.
-
Khả năng chịu tải tốt, phù hợp với các cơ cấu làm việc liên tục.
-
Thiết kế chắc chắn, hạn chế rung động và độ rơ trong quá trình vận hành.
-
Có nhiều kích thước HGL25HA, HGL30HA, HGL35HA, HGL45HA, HGL55HA, HGL65HA.
-
Có thể sử dụng cho nhiều loại máy CNC, máy tự động hóa và thiết bị cơ khí chính xác.
Cấu tạo
Con trượt HIWIN HGL gồm các bộ phận chính:
Thân con trượt: Là phần kết cấu chính, có nhiệm vụ liên kết với bàn máy hoặc bộ phận chuyển động.
Rãnh tuần hoàn bi: Được bố trí bên trong thân con trượt, tạo đường chạy cho các viên bi.
Viên bi: Đóng vai trò là phần tử lăn, chịu tải và giúp con trượt di chuyển trên ray với ma sát thấp.
Đường hồi bi: Dẫn các viên bi quay trở lại vùng chịu tải, tạo thành chu trình tuần hoàn liên tục.
Phớt chắn bụi: Giúp hạn chế bụi, mạt kim loại và tạp chất xâm nhập vào khu vực chuyển động.
Cổng bôi trơn: Dùng để bổ sung dầu hoặc mỡ bôi trơn, giúp duy trì chuyển động ổn định và hạn chế hao mòn.
Nguyên lý hoạt động

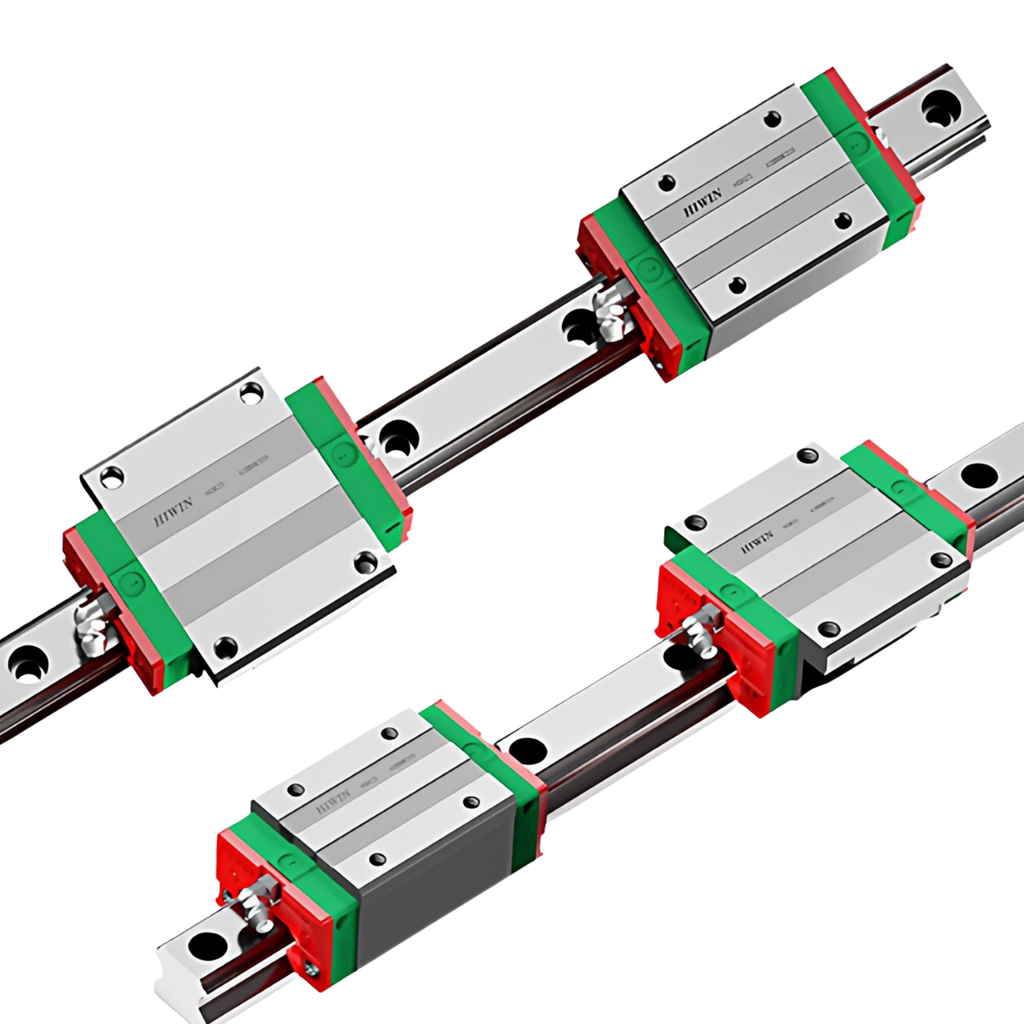

Con trượt HIWIN HGL được lắp trên ray dẫn hướng tuyến tính tương thích và liên kết với bàn máy hoặc bộ phận cần di chuyển. Khi cơ cấu truyền động tạo lực kéo hoặc đẩy, con trượt di chuyển dọc theo ray.
Trong quá trình chuyển động, các viên bi nằm giữa con trượt và ray thực hiện chuyển động lăn tuần hoàn. Các viên bi chịu tải truyền lực giữa con trượt và ray, sau đó di chuyển qua đường hồi bi và quay trở lại vùng chịu tải.
Nhờ cơ chế tuần hoàn này, ma sát được giảm đáng kể so với chuyển động trượt trực tiếp, giúp con trượt di chuyển nhẹ, êm và ổn định. Ray giữ nhiệm vụ duy trì quỹ đạo, còn con trượt đảm nhiệm việc dẫn hướng và truyền tải cho bộ phận chuyển động.
Công dụng
Con trượt HIWIN HGL25HA–HGL65HA được sử dụng trong:
-
Máy CNC, máy phay, máy tiện và máy gia công cơ khí.
-
Máy cắt laser, máy khắc và thiết bị gia công tự động.
-
Robot công nghiệp và hệ thống tự động hóa.
-
Bàn máy, bàn trượt và cơ cấu định vị tuyến tính.
-
Máy đóng gói, máy lắp ráp và dây chuyền sản xuất.
-
Thiết bị cấp phôi, vận chuyển và nâng hạ.
-
Máy kiểm tra, đo lường và thiết bị cơ khí chính xác.
-
Các hệ thống chuyển động tuyến tính cần khả năng chịu tải và độ ổn định cao.
Cam kết
-
Cam kết cung cấp đúng model HIWIN HGL25HA, HGL30HA, HGL35HA, HGL45HA, HGL55HA và HGL65HA theo lựa chọn.
-
Hỗ trợ tư vấn lựa chọn con trượt và ray dẫn hướng tương thích với từng kích thước.
-
Kiểm tra ngoại quan, thân con trượt và tình trạng hệ thống bi trước khi đóng gói.
-
Hỗ trợ tư vấn về lắp đặt, căn chỉnh và bôi trơn sản phẩm.
-
Đóng gói cẩn thận, hạn chế va đập, bụi bẩn và ảnh hưởng đến bề mặt làm việc.
-
Hỗ trợ khách hàng lựa chọn model phù hợp với tải trọng, hành trình và kết cấu máy.
-
Cam kết hỗ trợ tư vấn kỹ thuật trong quá trình lắp đặt và sử dụng sản phẩm.
